Levegős megszakítók (ACB)nagy teljesítményű, alacsony feszültségű elektromos kapcsolókészülékek, amelyeket a nagy teljesítményű áramelosztó rendszerek védelmére, vezérlésére és leválasztására terveztek. Akár 1000 V AC feszültségen üzemelnek, és jellemzően 800 A és 10 000 A közötti áramerősséget kezelnek, így a kritikus infrastruktúra túlterhelés, rövidzárlat és elektromos meghibásodások elleni védelmére szolgáló ipari igásló. Ellentétben a miniatűr megszakítókkal (MCB) vagy az öntött házas megszakítókkal (MCCB), az ACB-klevegő, mint elsődleges ívoltó közeg, amely kivételes tartósságot, nagy szakítóképességet és fejlett védelmi funkciókat kínál a nagyszabású kereskedelmi, ipari és közüzemi alkalmazásokhoz.
AnLevegő áramkör megszakító (ACB)egy automatikusan vezérelt mechanikus kapcsoló, amely:
● Védi: Érzékeli a túlterheléseket, rövidzárlatokat, földzárlatokat és abnormális körülményeket, majd gyorsan kiold (kinyílik), hogy megszakítsa az áramot, és megelőzze a berendezés károsodását, tüzet vagy veszélyeket.
● Vezérlők: Manuálisan vagy távolról kapcsolja be/ki az áramköröket normál működéshez, karbantartáshoz vagy a rendszer újrakonfigurálásához.
●Elszigeteli: Látható, biztonságos megszakítást biztosít az áramkörben a biztonságos karbantartás és a személyzet védelme érdekében.
● Monitorok: A modern ACB-k intelligens kioldó egységeket integrálnak a valós idejű áram/feszültség/teljesítmény figyeléshez, hibadiagnosztikához és kommunikációhoz.
Az ACB-ket az ívoltás tervezése, felépítése és alkalmazása szerint osztályozzák:
1. Plain Break (Cross-Blast) ACB-k
oA legegyszerűbb kialakítás: Az érintkezők szabadban elkülönülnek; az ívet természetes légáramlás hűti/hasítja.
o Használati eset:Kisfeszültségű (≤1kV), kisáramú alkalmazások; költséghatékony kis rendszerek esetén.
2. Mágneses kifújó ACB-k
o Sorba kapcsolt kifúvó tekercseket használ, amelyek mágneses mezőket generálnak, hogy az íveket az ívcsatornákba tolják.
o Előny:Áram-adaptív ívszabályozás – nagyobb hibaáram = erősebb mágneses erő = gyorsabb kioltás.
3. Íves csúszda (osztólemez) ACB-k
o A legelterjedtebb modern kialakítás: Az ív egy kamrába van kényszerítve fém osztólemezekkel, amelyek lehűtik, felhasítják és kioltják az ívet.
o Használati eset:Szabványos ipari, adatközponti és közüzemi alkalmazások.
4. LevegőRobbanásACB-k
o Sűrített nagynyomású levegőt használ az ívek kifújására; történelmileg a nagyfeszültségű rendszerekre.
o Jegyzet:A modern alacsony feszültségű ACB-kben a bonyolultság miatt ritka.

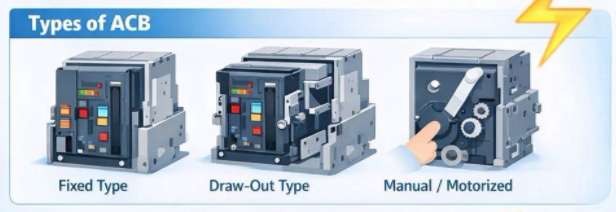

1. Fix típusú ACB-k
o Állandóan szerelt; közvetlen gyűjtősín csatlakozás; alacsonyabb költség.
o Használati eset: Statikus rendszerek minimális karbantartási igényekkel.
2. Fiók típusú (kihúzható) ACB-k
o Moduláris felépítés 3 biztonsági pozícióval:
o Csatlakozva:Normál működés (fő/segédáramkörök aktívak).
o Teszt:A fő áramkörök szigetelve; segédáramkörök a biztonságos tesztelés érdekében.
o Elválasztott:Teljes elektromos leválasztás a karbantartáshoz/javításhoz.
o Előny:Gyors csere, a teljes panel leállítása nélkül.
● 3-pólusú (3P): 3-fázisú rendszerekhez (leggyakoribb).
● 4-pólusú (4P): 3 fázis + nulla; semleges leválasztást igénylő rendszerekhez (pl. TN-S, TT földelés).
Az ACB teljesítményét az IEC 60947-2 (2024), a kisfeszültségű megszakítókra vonatkozó globális szabvány szabályozza.
| Paraméter | Leírás | Tipikus értékek |
| Névleges feszültség (Ue) | Normál üzemi feszültség | 400V, 415V, 690V AC |
| Névleges áram (in) | Folyamatos hordozó áram | 800A–10 000A |
| Névleges rövidzárlati megszakító kapacitás (Icu) | A maximális hibaáram biztonságosan megszakadt | 50kA–150kA @ 415V |
| Névleges szolgáltatási rövidzárlati megszakító kapacitás (ICS) | Icu százalék (utazás után újra felhasználható) | 75–100%-a Icu |
| Névleges rövid idejű ellenállási áram (ICW) | Sérülés nélkül szállított áram (idő szerinti) | 30kA–85kA 1s/3s |
| Üzemi hőmérséklet | Biztonságos környezeti tartomány | Normál: -5°C és +40°C között; Széles: -25°C és +70°C között |
| Védelmi osztály (IP) | Házvédelem | IP20 (beltéri), IP40, IP54 |
| Mechanikai kitartás | Működési ciklusok | 10 000-30 000 ciklus |
| Elektromos kitartás | Hiba-megszakítási ciklusok | 1000-5000 ciklus |
● Ipari üzemek:Fő bemenetek, motorvezérlő központok (MCC), transzformátor/generátor védelem.
● Adatközpontok:UPS rendszerek, buszcsatolók, kritikus terheléselosztás.
● Kereskedelmi épületek:Sokemeletes áramelosztó, HVAC és tartalék generátorok.
● Közművek és infrastruktúra:Alállomások, elosztó panelek, vasúti villamosítás.
● Tengeri és tengeri:Hajófedélzeti energiarendszerek (tengeri tanúsítvánnyal rendelkező ACB-k).
● Megújuló energia:Napelem/szélerőmű-hálózat csatlakozás, inverter védelem.
● Névleges áram (in):≥ maximális folyamatos terhelési áram (1,1–1,2-szeres biztonsági tényező).
● Rövidzárlati kapacitás:Icu ≥számított rendszerhibaáram (I"k3).
● Lengyelek:3P (standard) vagy 4P (semleges szigetelés szükséges).
● Utazási egység típusa:
o Hőmágneses:Alapvető túlterhelés/rövidzár védelem.
o Elektronikus (LSIG):Haladó (L = túlterhelés, S = rövid késleltetés, I = pillanatnyi, G = földhiba).
o Intelligens (LSIGM):Kommunikáció (Modbus, Profibus), távirányító, adatnaplózás.
● Működési mechanizmus:Kézi (kézi töltés) vagy motoros (automatikus töltés/távirányító).
● Környezeti hőmérséklet/magasság:Derate 2000 m feletti magasság esetén.
● Szabványok:IEC 60947-2, IEC 60947-1, GB 14048.2 (Kína), UL 489 (Észak-Amerika).
● Tanúsítványok:CE, IEC, CSA, tengeri (DNV, ABS) offshore számára.
● Szelektivitás:Gondoskodjon a felfelé/lefelé irányuló megszakító koordinációjáról (A/B osztály az IEC szerint).
● Reteszelés:Kulcsos reteszelés, zóna szelektív reteszelés (ZSI) több megszakítós rendszerekhez.

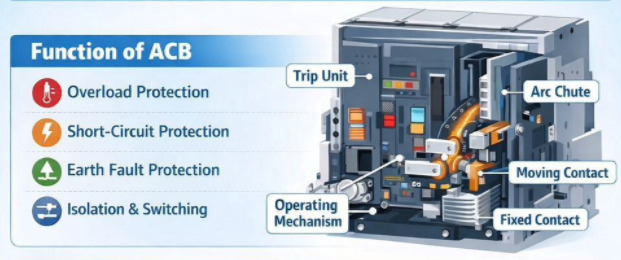

Alapkomponensek
1. Keret/alváz:Acél/alumínium ötvözet (szerkezeti támaszték).
2. Kapcsolatfelvételi rendszer:
o Rögzített/mozgó névjegyek:Rézötvözet (Cu-Cr, Cu-W) + ezüst/ón bevonatok (alacsony ellenállású, hegesztésgátló).
o Íves érintkezők:Volfrám-réz (nagy ívellenállás).
3. Íves csúszda:Acél hasítólemezek, szigetelő korlátok (Bakelite, DMC).
4. Működési mechanizmus:Rugós töltésű (energiatároló), billenőkar, kioldó reteszek.
5. Utazási egység:Elektronikus (mikrokontroller, érzékelők) vagy termikus-mágneses (bimetál, mágnesszelep).
6.Segédeszközök:Feszültségcsökkenés kioldó (UVR), söntkioldás (ST), segédkapcsolók (AX), riasztóérintkezők.
● Vezetők: nagy vezetőképességű elektrolitikus réz, ezüstötvözetek.
● Szigetelők: DMC (Dough Molding Compound), BMC, epoxigyanta, hőálló műanyagok.
● Fémek: hidegen hengerelt acél (váz), rozsdamentes acél (hardver), alumínium (hűtőbordák).
● Íválló anyagok: volfrám, kerámia, tűzálló fémek.
● Bélyegzés/lyukasztás:Acél váz/alkatrészek precíziós szerszámokból.
● Megmunkálás:Érintkezők, tengelyek és mechanikai alkatrészek CNC megmunkálása.
● Öntvény:Szigetelő alkatrészek (DMC/BMC) préseléssel.
● Összeszerelés:Mechanizmusok, íves csúszdák és kioldó egységek részegységei.
● Alváz, érintkezőrendszer, íves csúszda és mechanizmus integráció.
● Vezérlőáramkörök és segédkomponensek bekötése.
● Fiókos egység tesztelése (összekapcsolt/teszt/elválasztott pozíciók).
1. Szemrevételezés: Méretpontosság, kidolgozás, címkézés.
2. Érintkezési ellenállás teszt: Milliohm mérés (≤50–100μΩ pólusonként).
3. Dielektromos feszültségállósági teszt: Hi-pot teszt (2,5–3,5 kV AC 1 percig).
4. Működési mechanizmus teszt: 50+ be/ki ciklus; zökkenőmentes működés.
5. Kioldóegység kalibrálása: Túlterhelés/zárlat/földzárlat küszöbérték ellenőrzése.
6. Hőmérséklet-emelkedési teszt: In névleges érték alatt; maximális hőmérséklet-emelkedés ≤60K (IEC).
7. Segédfunkció-teszt: UVR, söntkioldás, reteszellenőrzés.
8. IP-védelmi teszt: Por/víz behatolás (névleges IP-címenként).
· Korróziógátló kezelés, tömítés és fa láda csomagolás.
· Vizsgálati jelentés, kézikönyv és megfelelőségi tanúsítvány (CoC) mellékelve.
A típustesztek igazolják, hogy a tervezés megfelel az IEC 60947-2 szabványnak (prototípusmintákon végezve):
1. Rövidzárlati/megszakítási tesztek:Ellenőrizze az Icu/Ics/Icm hibahelyzetet.
2. Rövid idejű ellenállásteszt:Érvényesítse az Icw-t 1 másodpercig/3 másodpercig sérülés nélkül.
3. Mechanikai és elektromos tartóssági vizsgálatok:Ciklikus tesztelés a névleges élettartamra.
4. Hőmérséklet-emelkedési teszt:Teljes terhelésű hőteljesítmény.
5. Dielektromos teszt:Teljesítményfrekvencia és impulzusfeszültség ellenálló.
6. Utazási jellemzők tesztje:Védelmi görbék pontossága.
7. Környezeti tesztek:Rezgés, ütés, hőmérséklet/nedvesség ciklus.
8. Ívhiba visszatartási teszt:Biztonságos ívzárás külső kitörés nélkül.
1. kérdés: Mi a különbség az ACB és az MCCB között?
V:ACB-kfogantyú 800A–10 000A, 1000 V AC-ig, fejlett védelemmel és fiókos kialakítással.MCCB-k16A–1600A fedél, 690V-ig, kisebb terhelésekhez. Az ACB-k nagyobb megszakítási kapacitást, jobb szelektivitást és moduláris karbantartást kínálnak.
2. kérdés: Mennyi ideig működnek az ACB-k?
V:20-30 évmegfelelő karbantartással. Mechanikai állóképesség: 10 000–30 000 ciklus; elektromos tartósság: 1000-5000 hibaüzem.
3. kérdés: Az ACB-k karbantartást igényelnek?
V:Igen-éves karbantartás(tisztítás, érintkezési ellenőrzés, kenés, kioldás tesztelése) meghosszabbítja az élettartamot és biztosítja a megbízhatóságot. A fiókos ACB-k leállítás nélküli tesztelést tesznek lehetővé.
4. kérdés: Az ACB-k utólag felszerelhetők intelligens kioldó egységekkel?
V:A legtöbb modern ACB támogatjaelektronikus/kommunikációs kioldóegységek utólagos felszerelésetávfelügyelethez, hibadiagnosztikához és IoT-integrációhoz.

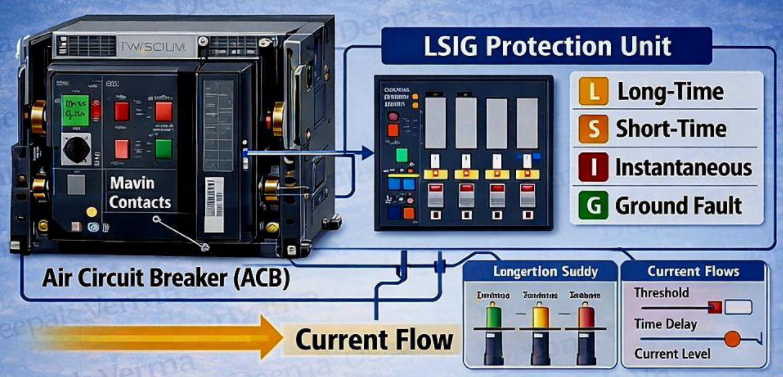

5. kérdés: Mit jelent az LSIG védelem?
V:
● L (hosszú idő):Túlterhelés elleni védelem (1,0-1,5x In).
● S (rövid idejű):Szelektív rövidzárvédelem (2-10x In, késleltetett).
● Én (azonnali):Magas szintű rövidzárlatvédelem (5-20x In, késleltetés nélkül).
● G (föld):Földzárlat-védelem (0,1-1,0x In).
6. kérdés: Hogyan lehet kiszámítani a szükséges rövidzárlati kapacitást (Icu)?
V:Icu ≥várható rövidzárlati áram (I"k3)a rendszer impedanciaadatokkal vagy szoftverrel (pl. ETAP, SKM) számítva. A pontosság érdekében forduljon egy energiarendszer-mérnökhöz.
7. kérdés: Az ACB-k alkalmasak kültéri használatra?
V:A szabványos ACB-k (IP20) csak beltéri használatra alkalmasak.Kültéri modellekIP54/IP65 tokozást és széles hőmérsékleti besorolást igényelnek.
8. kérdés: Mi a megszakító szelektivitása, és miért fontos?
V:A szelektivitás biztosítjacsak a hibás áramkör kapcsol ki, elkerülve a széles körű leállásokat. Kritikus a kórházakban, adatközpontokban és a gyártásban – a kritikus terheléseknél a B osztályú (teljes) szelektivitás javasolt.
Levegős megszakítók (ACB)a biztonságos, megbízható nagyáramú áramelosztás alapjai. A tervezés, a teljesítmény, a kiválasztási kritériumok és a megfelelőségi szabványok megértésével a B2B vásárlók és mérnökök kiválaszthatják a megfelelő ACB-t a kritikus alkalmazásokhoz, biztosítva a rendszer biztonságát, hosszú élettartamát és működési hatékonyságát. Mindig működjön együtt azokkal a gyártókkal, akiknek van tanúsítványaIEC 60947-2és a teljesítmény érvényesítése rutin- és típusvizsgálati dokumentációval.
