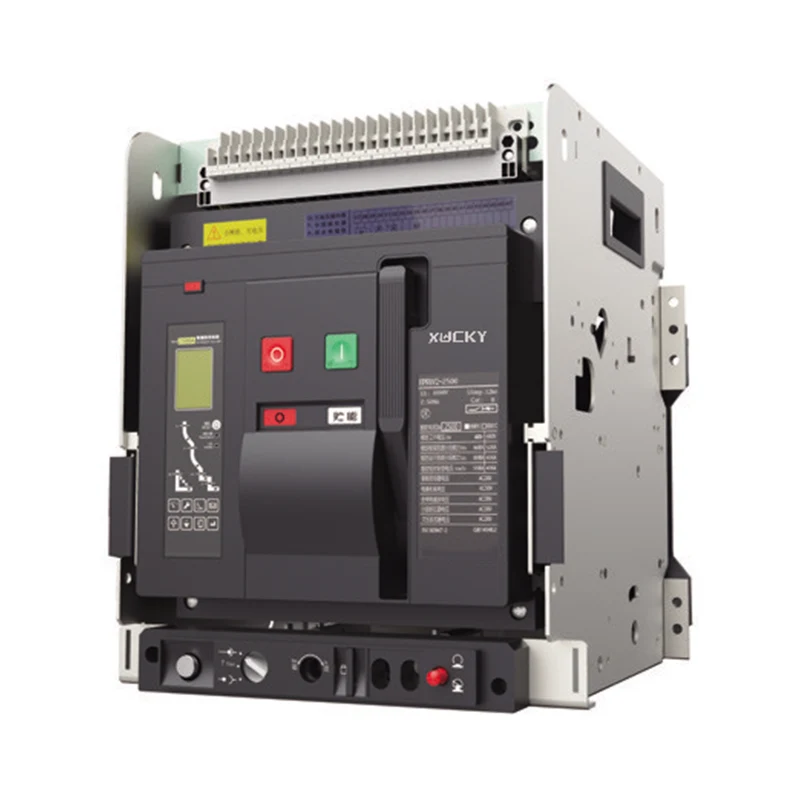

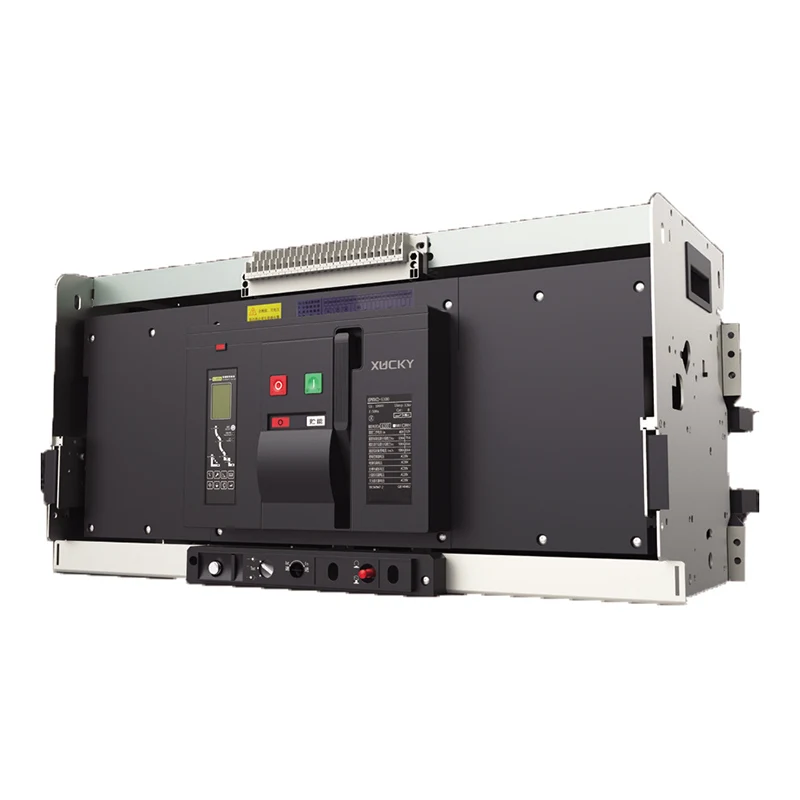

XUW2 levegő áramköri megszakító

Alkalmazási kör

A XUCKY Electric egy nagyszabású XUW2 légáramkör-megszakító gyártó és szállító Kínában. Évek óta a moduláris elektromos végberendezésekre szakosodtunk. Termékeink jó árelőnnyel rendelkeznek, és lefedik a legtöbb Dél-Amerika, Közel-Kelet, Afrika és Délkelet-Ázsia piacát. Bízunk benne, hogy hosszú távú partnere lehetünk Kínában. Az Air Circuit Breaker intelligens védelmi funkcióval rendelkezik, a szelektív védelem precíz, javíthatja az áramellátás megbízhatóságát és elkerülheti a szükségtelen áramkimaradásokat. Ugyanakkor nyitott kommunikációs interfésszel rendelkezik a „négy távirányító” végrehajtásához, hogy megfeleljen a vezérlőközpont és az automatizálási rendszer követelményeinek. A megszakító impulzusálló feszültsége 8000 V 2000 méteren (különböző magasságokban felülvizsgálva, legfeljebb 12 000 V). Az acb levegő megszakító nem rendelkezik intelligens vezérlővel és érzékelővel, és leválasztóként használható.

Az XUCKY egy professzionális légáramkör-megszakító gyártó Az acb levegő megszakító megfelel a GB14048.2 "Kisfeszültségű kapcsoló- és vezérlőberendezések kisfeszültségű megszakítói" és az IEC60947-2 "Kisfeszültségű kapcsoló- és vezérlőberendezések megszakítói" és egyéb szabványoknak.

Modell és jelentés

● Osztályozás

Beépítési mód szerint: fix, fiókos.

Az oszlopok szerint: három oszlop, négy oszlop. Üzemmód szerint: elektromos üzem, kézi működtetés (nagyjavítás, karbantartás).

● Kiadás típusa

Intelligens vezérlő, feszültség alatti tranziens (vagy késleltetett) kioldó, söntkioldó.

● Intelligens vezérlő teljesítmény

a. Az Air Circuit Breaker intelligens vezérlője a következőkre oszlik: bse5 (H típus: kommunikáció), bse4 (M típus: általános intelligens típus), bse3 (L típus: gazdaságos típus);

b. Túlterheléssel hosszú késleltetéssel inverz időkorlát, rövid késleltetésű inverz időkorláttal, határozott időkorláttal, pillanatnyi funkcióval. A felhasználók saját maguk állíthatják be a szükséges védelmi jellemzőket;

c. Egyfázisú földelésvédelmi funkció;

d. Kijelző funkció: áramkijelző beállítása, üzemi áram kijelzése, az egyes fázisfeszültségek fő kijelzése (a feszültségkijelzőt rendeléskor elő kell tenni);

e. Riasztási funkció: túlterhelés riasztás;

f. Önellenőrző funkció: túlmelegedés önellenőrzés, mikroszámítógép öndiagnosztika;

g. Teszt funkció: Tesztelje a vezérlő működési jellemzőit.

Normál munkakörülmények és telepítési feltételek

● Környezeti levegő hőmérséklet: A felső határérték nem haladja meg a +40°C-ot, az alsó határérték nem kevesebb, mint -5°C, és a 24 órás átlagérték nem haladja meg a +35°C-ot. Megjegyzés: A működési feltétel az, hogy az alsó határérték -10°C vagy -25°C legyen, a felhasználónak nyilatkoznia kell a cégnél; A felső határ meghaladja a +40°C-ot vagy az alsó határ -10°C-nál vagy -25°C-nál alacsonyabb munkakörülmények között, a felhasználóknak konzultálniuk kell a céggel.

● A telepítési hely magassága nem haladja meg a 2000 m-t.

● A légköri megszakító légköri feltételei: A légköri relatív páratartalom nem haladja meg az 50%-ot, ha a környezeti levegő +40°C. Alacsonyabb hőmérsékleten viszonylag magas relatív páratartalma lehet. A legcsapadékosabb hónap havi átlagos maximális relatív páratartalma 90%. Az átlagos minimumhőmérséklet +25°C, és vegyük figyelembe a termék felületén a hőmérsékletváltozások miatt fellépő páralecsapódást. Túllépje az előírt követelményeket, és konzultáljon a céggel.

● Védettségi szint: IP30

● Szennyezettségi szint: III

● Használati kategória: B osztály vagy A osztály

● Beépítési kategória: ACb levegő megszakító és feszültségcsökkenési kioldó 660 V (690 V) vagy kisebb névleges üzemi feszültséggel. A teljesítménytranszformátor primer tekercsét a IV beépítési kategóriához használják. A segédáramkör és vezérlőkör beépítési kategóriája a III.

● Beépítési feltételek: A megszakítót a jelen kézikönyv követelményeinek megfelelően kell felszerelni. A megszakító függőleges dőlése nem haladhatja meg az 5°-ot (a bányamegszakító dőlésszöge nem haladhatja meg a 15°-ot).
