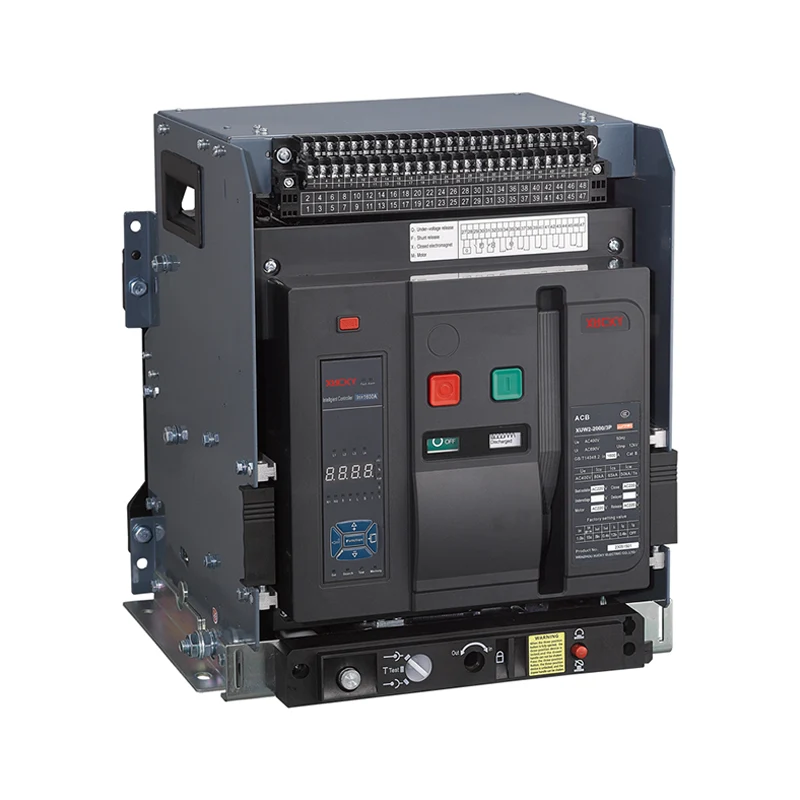

XUW1 légköri megszakító

A XUCKY Electric egy vezető kínai gyártó és exportőr, amely az XUW1 légáramkör-megszakítókra szakosodott. Termékeink széles skálájával találkozhatunk ügyfeleink különféle igényeivel világszerte. A kiváló minőség, az innovatív technológia és a kiváló ügyfélszolgálat iránti elkötelezettségünk kiemeli iparágunkban.

Kérdés küldése

termékleírás

Alkalmazási kör

Az XUCKY Electric márka XUW1 légáramkör-megszakítója, ACB (a továbbiakban: megszakító) 50 Hz-es váltakozó áramú, 660 V-ig (690 V) és ez alatti névleges feszültségű, 630A-6300A névleges áramú elosztóhálózatra alkalmas, az áramelosztásra és a vezeték védelmére. túlterhelés, alacsony feszültség, rövidzárlat, egyfázisú földelés és egyéb meghibásodások okozta áramellátó berendezések. Az Air Circuit Breaker intelligens védelmi funkcióval rendelkezik, a szelektív védelem precíz, javíthatja az áramellátás megbízhatóságát és elkerülheti a szükségtelen áramkimaradásokat. Ugyanakkor nyitott kommunikációs interfésszel rendelkezik a „négy távirányító” végrehajtásához, hogy megfeleljen a vezérlőközpont és az automatizálási rendszer követelményeinek. A megszakító impulzusálló feszültsége 8000 V 2000 méteren (különböző magasságokban felülvizsgálva, legfeljebb 12 000 V). Az acb levegő megszakító nem rendelkezik intelligens vezérlővel és érzékelővel, és leválasztóként használható.

Az XUCKY egy professzionális légáramkör-megszakító gyártó Az acb levegő megszakító megfelel a GB14048.2 "Kisfeszültségű kapcsoló- és vezérlőberendezések kisfeszültségű megszakítói" és az IEC60947-2 "Kisfeszültségű kapcsoló- és vezérlőberendezések megszakítói" és egyéb szabványoknak.

● Osztályozás

Beépítési mód szerint: fix, fiókos.

Az oszlopok szerint: három oszlop, négy oszlop. Üzemmód szerint: elektromos üzem, kézi működtetés (nagyjavítás, karbantartás).

● Kiadás típusa

Intelligens vezérlő, feszültség alatti tranziens (vagy késleltetett) kioldó, söntkioldó.

● Intelligens vezérlő teljesítmény

a. Az Air Circuit Breaker intelligens vezérlője a következőkre oszlik: bse5 (H típus: kommunikáció), bse4 (M típus: általános intelligens típus), bse3 (L típus: gazdaságos típus);

b. Túlterheléssel hosszú késleltetéssel inverz időkorlát, rövid késleltetésű inverz időkorláttal, határozott időkorláttal, pillanatnyi funkcióval. A felhasználók saját maguk állíthatják be a szükséges védelmi jellemzőket;

c. Egyfázisú földelésvédelmi funkció;

d. Kijelző funkció: áramkijelző beállítása, üzemi áram kijelzése, az egyes fázisfeszültségek fő kijelzése (a feszültségkijelzőt rendeléskor elő kell tenni);

e. Riasztási funkció: túlterhelés riasztás;

f. Önellenőrző funkció: túlmelegedés önellenőrzés, mikroszámítógép öndiagnosztika;

g. Teszt funkció: Tesztelje a vezérlő működési jellemzőit.

Normál munkakörülmények és telepítési feltételek

● Környezeti levegő hőmérséklete

A felső határérték nem haladja meg a +40°C-ot, az alsó határérték nem lehet kevesebb, mint -5°C, és a 24 órás átlagérték nem haladja meg a +35°C-ot. Megjegyzés: A működési feltétel az, hogy az alsó határérték -10°C vagy -25°C legyen, a felhasználónak nyilatkoznia kell a cégnél; A felső határ meghaladja a +40°C-ot vagy az alsó határ -10°C-nál vagy -25°C-nál alacsonyabb munkakörülmények között, a felhasználóknak konzultálniuk kell a céggel.

● A telepítési hely magassága nem haladja meg a 2000 m-t.

● Az Air Circuit Breaker légköri körülményei

A légkör relatív páratartalma nem haladja meg az 50%-ot, ha a környezeti levegő +40°C. Alacsonyabb hőmérsékleten viszonylag magas relatív páratartalma lehet. A legcsapadékosabb hónap havi átlagos maximális relatív páratartalma 90%. Az átlagos minimumhőmérséklet +25°C, és vegyük figyelembe a termék felületén a hőmérsékletváltozások miatt fellépő páralecsapódást. Túllépje az előírt követelményeket, és konzultáljon a céggel.

● Védettségi szint: IP30

● Szennyezettségi szint: III

● Használati kategória: B osztály vagy A osztály

● Beépítési kategória: ACb levegő megszakító és feszültségcsökkenési kioldó 660 V (690 V) vagy kisebb névleges üzemi feszültséggel. A teljesítménytranszformátor primer tekercsét a IV beépítési kategóriához használják. A segédáramkör és vezérlőkör beépítési kategóriája a III.

● Beépítési feltételek: A megszakítót a jelen kézikönyv követelményeinek megfelelően kell felszerelni. A megszakító függőleges dőlése nem haladhatja meg az 5°-ot (a bányamegszakító dőlésszöge nem haladhatja meg a 15°-ot). A szerkezet rövid bemutatása

● A megszakító pozitív jelzése

Műszaki adatok és teljesítmény

● A megszakító névleges árama

Keret névleges áram Inm (A) Névleges áram In (A)

2000 630, 800, 1000, 1250, 1600, 2000

3200 2000, 2500, 2900, 3200

4000 3200, 3600, 4000

6300 4000, 5000, 6300

● Névleges rövidzárlati megszakító képesség és rövid idejű ellenállási áram, a megszakító ívtávolsága nulla (azaz a megszakítón kívül nincs ív).

Névleges keretáram Inm (A) 2000 3200 4000 6300

Névleges határzár rövidzárlati megszakítóképesség Icu(kA)O-CO 400V 80 100 100 120

690V 50 65 65 80

Névleges határzárlati kapacitás n×Icu(kA)/cosΦ 400V 176/0,2 220/0,2 220/0,2 264/0,2

690 V 105/0,25 143/0,2 143/0,2 187/0,2

Névleges működési rövidzárlati megszakító képesség Ics(kA)O-CO-CO 400V 50 65 65 80

690V 40 50 50 70

Névleges rövid idejű ellenállási áram

Icw(kA)1s, késleltetés 0,4s, O-CO 400V 50 65 65/80(MCR) 85/100(MCR)

690 V 40 50 50/65 (MCR) 65/75 (MCR)

Megjegyzés: A táblázat felső és alsó sorának megszakítóképessége azonos

● Az intelligens túláram-szabályozó védelmi jellemzői és funkciói

Túláram-szabályozó védelmi jellemzői

1. Az Ir (I/In) beállítási értéke és a szabályozó hibája

Hosszú késleltetés rövid késleltetés Azonnali földelési hiba

Ir1 Ir2 hiba Ir3 hiba Ir4 hiba

(0.4-1)In (0.4-15)In ±10% In~50kA(Inm=2000A)

In ~ 75 kA (Inm = 3200 ~ 4000 A)

In~100kA (Inm=6300A) ±15% Inm=2000~4000A

(0,2~0,8)In

Max. 1200A, Min. 160A Inm=6300A

(0,2-1,0) ±10%-ban

Megjegyzés: Ha egyidejűleg van (szükséges) három fokozatú védelem, akkor a beállítási értékeket nem lehet átlépni.

2. Hosszú késleltetésű túláramvédelem inverz idejű működési jellemzői I²TL=(1.5lr1)²tL, és (1.05~2.0)lr1 működési ideje a 4. táblázatban látható, az időhiba ±15%.

Megjegyzés: tL-Long késleltetés 1,5 lrs beállítási idő, TL-Long késleltetés működési idő.

Megjegyzés: Ha egyidejűleg van (szükséges) három fokozatú védelem, akkor a beállítási értékeket nem lehet átlépni.

1.05Ir1 1.3Ir1 1.5Ir1 beállítási idő (s) 15 30 60 120 240 480

＞2h üzemszünet ＜1h működés 2,0Ir1 működési idő (s) 8,4 16,9 33,7 67,5 135 270

3. Rövid késleltetésű túláramvédelmi jellemzők

A rövid idejű késleltetésű túláramvédelem határozott időkorlát. Ha az alacsony többszörösnek inverz időnek kell lennie, a karakterisztika a következő: I²Ts=(8Ir1)²ts, ts az általános késleltetési tervezési idő;

Ha a túlterhelési áram >8Ir, akkor automatikusan átvált a meghatározott idejű karakterisztikára. Határozott időkorlát karakterisztikáját az 5. táblázat mutatja. Az időkorlát hibája ±15°C.

Késleltetési idő s Visszaküldési idő s

0,1 0,2 0,3 0,4 0,06 0,14 0,23 0,35

A megszakító kapcsolási rajza

1. L, M típusú intelligens vezérlő (standard típus) kapcsolási rajza (lásd 1. ábra)

SB1 – Shunt gomb (felhasználó által biztosított)

SB2 - Feszültségcsökkenés gomb (a felhasználó által biztosított)

F - Söntkioldás

O – Normál nyitott érintkező (3A/AC380V)

C – Alaphelyzetben zárt érintkező (3A/AC380V)

Q - Feszültségcsökkenés azonnali kioldása vagy feszültségcsökkenési késleltetés

M - Energiatároló motor

SB3 – Zárógomb (a felhasználó által biztosított)

X - Záró elektromágnes

DF - Megszakító segédérintkező

1# Munkateljesítmény bemeneti vége (DC modul pozitív bemenethez)

2# Munkateljesítmény bemeneti vége (DC modul negatív bemenethez)

25#, 26# Külső középső pólus vagy földelő transzformátor bemenet

A 19#, 20#, 21#, 22#, 23#, 24# a Frame II és III névjegyek hozzáadása.

3# Hibakioldás, alaphelyzetben zárt érintkező kimenet

4# Hibakioldás, érintkező kimenet közös vége

5# Hibakioldás, normál esetben nyitott érintkező kimenet

* Ha az intelligens kioldó tápegysége egyenáramú tápegység, akkor hozzá kell adni a tápegység modult. (Az 1# és 2# kivezetések nem férhetnek hozzá a váltakozó áramú tápegységhez).

2. M, H intelligens vezérlő kapcsolási rajza + kiegészítő funkció (többfunkciós) (lásd 2. ábra)

SB1 – Shunt gomb (felhasználó által biztosított)

SB2 - Feszültségcsökkenés gomb (a felhasználó által biztosított)

F-Shunt kiadás

O-normál nyitott érintkező (3A/AC380V)

C- Alaphelyzetben zárt érintkező (3A/AC380V)

Q - Feszültségcsökkenés azonnali kioldása vagy feszültségcsökkenési késleltetés

M - Energiatároló motor

SB3 – Zárógomb (a felhasználó által biztosított)

X - Záró elektromágnes

DF - Megszakító segédérintkező

1#, 2# Kimeneti teljesítmény bemenet
