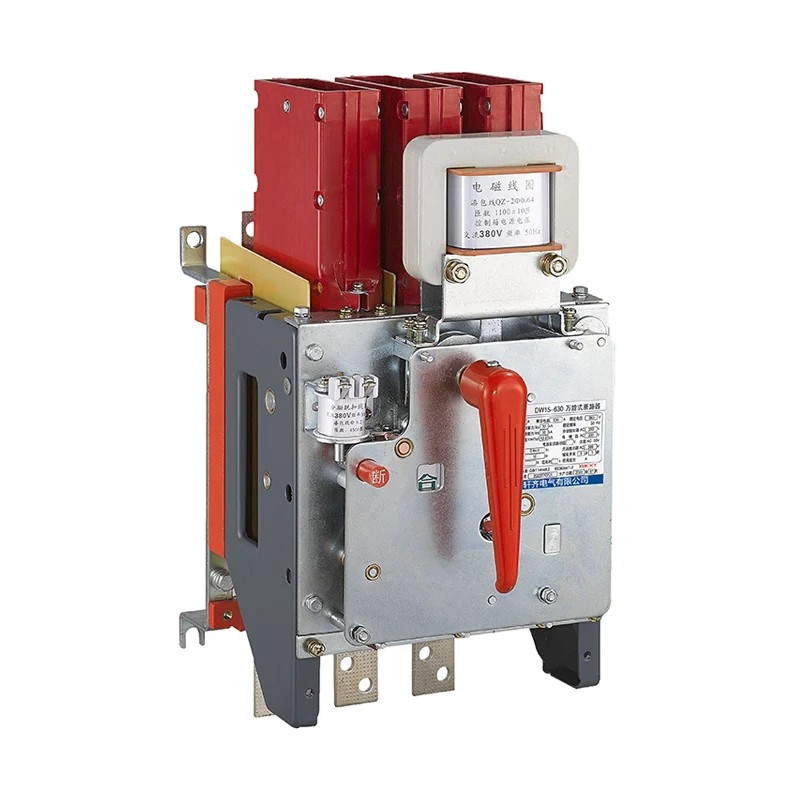

DW15 levegő áramköri megszakító

Alkalmazási kör

Az XUCKY DW15 Air Circuit Breaker vagy úgynevezett ACB megszakító (a továbbiakban: megszakító) 50 Hz váltóáramú, 200 A–4000 A névleges árammal és 380–1140 V névleges üzemi feszültséggel rendelkező elosztó hálózatokhoz alkalmas. Az ABC megszakítót főként áramelosztásra és áramkör-védelemre használják elosztó hálózatokban, túlterhelés-, feszültség- és rövidzárlat elleni védelemre.

Normál körülmények között a megszakító az áramkör ritka kapcsolására és a motor ritka indítására használható.

A TAIXI egy professzionális légmegszakító beszállító, a DW15 ABC megszakító megfelel a GB14048.2 szabványnak.

Modell és jelentés

Modell és jelentés

● A felhasználási kategória szerint

A osztály (nem szelektív, két szakaszos túláramvédelemmel).

● Az átviteli eszköznek megfelelően

a. Az első fogantyú közvetlenül hajt;

b. Motoros hajtás.

Megjegyzés: Ha a felhasználó nem írja elő, a normál tápegységnek két funkciója van: a és b.

● A kiadás típusának megfelelően

a. Túláram-kioldó és söntkioldó;

b. Túláram kioldó, feszültségcsökkenés azonnali kioldó;

c. Túláram-kioldó, söntkioldó és feszültségcsökkenési azonnali kioldó.

● A túláramvédelem típusától függően

a. Túlterhelés és rövidzárlat azonnali működése (elektromágneses);

b. túlterhelés hosszú késleltetés és rövidzárlat azonnali működés (termikus-elektromágneses);

Megjegyzés: A felhasználók konzultálhatnak a szállítókkal, ha nincs szükségük túláram kioldásra.

● A túlfeszültség-védelem típusának megfelelően

a. Azonnali működés;

b. Feltartóztató hadművelet.

● Az előenergia-tárolásnak megfelelően

a. Nincs előtárolási energia (az energiatárolási és zárási műveletek egyszer befejezve);

b. Előtárolt energia (energiatárolási és zárási műveletek kétszer befejezve).

● A bemenet-kimenet módja szerint

a. Elülső panel bemenet-kimenet (függőleges bemenet-kimenet);

b. Hátsó panel bemenet-kimenet (vízszintes bemenet-kimenet);

c. Az elülső panel bemenete, a hátsó panel kimenete (függőleges bemenet, vízszintes kimenet);

d. Az elülső panel kimenete, a hátsó panel bemenete (függőleges kimenet, vízszintes bemenet).

Normál munkakörülmények

1. A környezeti levegő hőmérséklete -5°C és +40°C között van, és az átlagérték 24 órán belül nem haladja meg a +35°C-ot. 2. A telepítési hely magassága nem haladja meg a 2000 m-t.

3. A légkör relatív páratartalma +40°C környezeti levegő hőmérsékleten nem haladja meg az 50%-ot; magasabb relatív páratartalom alacsonyabb hőmérsékleten; A legcsapadékosabb hónap havi átlagos maximális relatív páratartalma 90%, ugyanakkor a hónap átlagos minimumhőmérséklete +25°C, és a hőmérsékletváltozás miatt a termék felületén kialakuló páralecsapódás is számításba jön.

4. Szennyezettségi szint 3

5. A megszakító főáramköri beépítési kategóriája a IV. A segédáramkör beépítési kategóriája a feszültségcsökkenési kioldó tekercs kivételével, a beépítési kategória megegyezik a megszakító főáramkörével, a többi beépítési kategória III.

Főbb paraméterek és műszaki teljesítmény

1. Ennek a terméksorozatnak a névleges szigetelési feszültsége megegyezik a megfelelő névleges üzemi feszültséggel.

2. Az ABC megszakító főbb paraméterei

Jegyzet:

a. A DW15 ACB megszakító névleges rövidzárlati megszakító képessége, Inm≤630: a felső vonal, Inm>630: megegyezik a felső és az alsó vezetékével.

b. A DW15C-200, 400, 630 légmegszakító alapvető paraméterei megegyeznek a DW15-200, 400, 630 paramétereivel.

3. ACB megszakító kioldó, mágnestekercsek kioldása és vezérlődoboz névleges feszültsége

Megjegyzés: a. 127 specifikációk a bányászathoz.

b. Ha az Us 660V-os működő mágnesszelep vezérlődobozra van szükség, a felhasználónak meg kell állapodnia a gyártóval.

Szerkezet

1. DW15-200, 400, 630 univerzális megszakítók A DW15 ACB megszakító egy háromdimenziós felületi elrendezés, és az érintkezőrendszer, a gyors elektromágnes, a bal és jobb oldali panelek mind egy szigetelőlapra vannak felszerelve. A felső rész ívoltó rendszerrel van felszerelve, a működtetőmechanizmus pedig elöl vagy jobb oldalra szerelhető. Vannak "ON", "OFF" jelzések és kézi kikapcsoló gombok. A bal felső sarokban egy söntkioldó található, hátul pedig egy feszültségcsökkenési kioldó csatlakozik a kioldótengelyhez. A fordulatszám-telítés és az áramváltó az alsó buszra került. Az alulfeszültség-késleltető eszközök és a hőrelék az alábbiakban találhatók. A termék szerkezetét az 1. ábra mutatja.

2. DW15-1600, 2500, 4000 univerzális megszakítók Az ACB megszakító egy háromdimenziós elrendezésű, érintkezőrendszer, a működtető mechanizmus a vasvázra van felszerelve. A felső részen egy ívoltó rendszer, a jobb oldalon pedig egy működtető mechanizmus található. Vannak "ON", "OFF" jelzések és kézi "nyit", "zár" gombok. A bal oldali söntkioldóval és feszültségcsökkenési kioldóval van felszerelve. A fordulatszám-telítés és az áramváltó az alsó buszra került. Feszültséghiány-késleltető eszközök és hőrelék az alábbiakban vannak felszerelve. A termék felépítése a 2. ábrán látható.

3. DW15C-200, 400, 630 Fiókos ACB megszakító. A termék egy megszakítótestből (módosított DW15) és egy fiókülésből áll. Az ACB megszakító egy leválasztó érintkező késsel, egy kétkörös dinamikus érintkezővel és egy testérintkező tartósínnel van felszerelve. A fiókülés bal és jobb oldali paneljei, alumínium konzolok, szigetelő érintkezők, kétkörös statikus érintkezők, csúszkák és egyéb alkatrészek. Az alján található tolóhúzó működtető mechanizmus működtető fogantyúból, csavarból stb.

1. ábra: DW15-200, 400, 630 univerzális megszakítók szerkezeti diagramja

2. ábra: DW15-1600, 2500, 4000 légáramkör-megszakító szerkezeti diagramja

Vázlat és beépítési méret

3. ábra: A DW15-200~630 elülső működésű légáramkör-megszakító vázlatos és beépítési méretei

4. ábra: A DW15C-200~630 fiókos megszakító vázlatos és beépítési méretei

5. ábra: A DW15-1000~1600 légáramkör-megszakító vázlatos és beépítési méretei

6. ábra: A DW15-2500 légáramkör-megszakító vázlata és beépítési méretei

7. ábra: A DW15-4000 légáramkör-megszakító vázlata és beépítési méretei
