XUW2-1600 légköri megszakító

A XUCKY Electric egy vezető kínai gyártó és exportőr, amely az XUW2-1600 légáramkör-megszakítókra szakosodott. Termékeink széles skálájával találkozhatunk ügyfeleink különféle igényeivel világszerte. A kiváló minőség, az innovatív technológia és a kiváló ügyfélszolgálat iránti elkötelezettségünk kiemeli iparágunkban.

Üdvözöljük a XUCKY-ban!

10 000+ elégedett ügyfél | Globális hálózat megbízható

Az Air Circuit Breaker (ACB) egy elektromos védelmi eszköz, amelyet túlterhelés, rövidzárlat és földzárlat elleni rövidzárlat és túláram elleni védelemre használnak, főleg az alállomás LT paneljénél és a fő elosztótáblánál. Nagyobb áramterhelhetőségre használják.

Az Air Circuit Breaker (ACB) egy elektromos védelmi eszköz, amelyet túlterhelésekre, rövidzárlatokra, földzárlatokra és rövidzárlatokra és túláramvédelemre használnak, főleg az alállomási LT panelen és a fő elosztótáblán. Nagyobb áramfelvételi kapacitásra használják. Bezárási művelet Amikor az ACB zárt helyzetben van, áram folyik a fő érintkezőin keresztül. A zárótekercs, amely egy elektromágneses eszköz, feszültség alá kerül a megszakító zárásához. Amikor a zárótekercs feszültség alatt van, pulzálja a működési mechanizmust, lezárva a fő érintkezőket és lehetővé teszi átfolyó áram Kioldási művelet A kioldási művelet akkor következik be, ha az elektromos rendszerben meghibásodás vagy túlterhelés lép fel. Különféle védelmi eszközök, például termikus túlterhelésrelék, mágneses relék vagy elektronikus relék. figyelik az áramkörön átfolyó áramot. Ha az áram meghaladja az előre beállított küszöbértéket, a védelmi eszközök jelzik a kioldótekercset, hogy feszültségmentesítsék a kioldási műveletet Ív kihalása Az ACB nyitásakor az áram áramlásának megszakadása miatt ív képződik. Az ív magas hőmérsékletet és ionizált gázokat generál Az ív eloltásához az ACB a környező levegőre támaszkodik. Az ív behúzódik az ívcsatornákba, ahol ki van téve a környező levegő hűtő hatásának, aminek következtében az ív energiát veszít, és végül kialszik. Íves csúszdák Az íves csúszdákat úgy tervezték, hogy az ívet egy szabályozott pályára tereljék, kisebb szegmensekre bontva és meghosszabbítva az ívet. Az íves csúszdák egy sor lemezt vagy bordát tartalmaznak, amelyek megzavarják az ívet és turbulenciát keltenek, elősegítve az ív gyorsabb és hatékonyabb kioltását. Energia felszabadítása Amint az ív kialszik, az energiafelszabadulást szabályozzák, minimalizálva a megszakító alkatrészeinek károsodását.

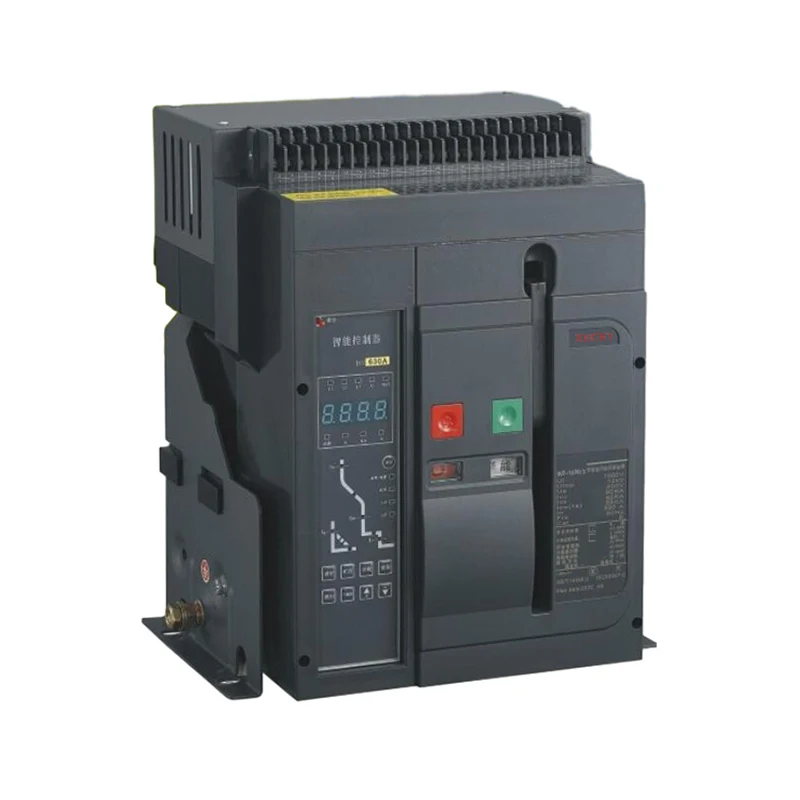

XUW2-1600 levegős megszakító

Az XUW2-1 600 sorozatú intelligens levegős megszakító (a továbbiakban: megszakító) 50 Hz AC frekvenciájú, 690 V névleges üzemi feszültséggel és 200 A és 1600 A közötti névleges áramerősséggel rendelkező elosztó hálózatokhoz alkalmas.

Az elektromos energia elosztására, valamint a vezetékek és az elektromos berendezések védelmére szolgál a túlterhelés, rövidzárlat, feszültségcsökkenés, egyfázisú földelés (szivárgás) és egyéb hibák ellen. A megszakító intelligens védelmi funkcióval és precíz szelektív védelemmel rendelkezik, javíthatja az áramellátás megbízhatóságát és elkerülheti a szükségtelen áramkimaradásokat. Eközben nyitott típusú kommunikációs interfésszel rendelkezik, amely kényelmes terepibusz-csatlakozáshoz, és négy távoli műveletre használható, hogy megfeleljen a vezérlőközpont és az automatizálási rendszer követelményeinek. A megfelelő szivárgási transzformátorral és intelligens vezérlővel felszerelt szivárgásvédelem érhető el.

A megszakítónak leválasztó funkciója van, és a "_ /x" szimbólum jelöli

A 630A és az alatti névleges üzemi áramú megszakító használható túlterhelésre, rövidzárlatra, fáziskiesésre, alulfeszültségre és motor földelésvédelmére is AC 50 (60) Hz, 400V AC elosztó hálózatban. Normál körülmények között a megszakító az áramkör ritka kapcsolására és a motor ritkán történő indítására is szolgálhat.

A megszakító megfelel a GB14048.1-2012 Kisfeszültségű kapcsoló- és vezérlőberendezéseknek – 1. rész: Általános szabályok; És GB14048.2-2008 Kisfeszültségű kapcsoló- és vezérlőberendezések – 2. rész: Megszakítók; GB14048.4-2020 Kisfeszültségű kapcsoló- és vezérlőberendezések – 4-1. rész: Kontaktorok és motorindítók – Elektromechanikus kontaktorok és motorindítók (motorvédővel együtt)

Műszaki adatlap
