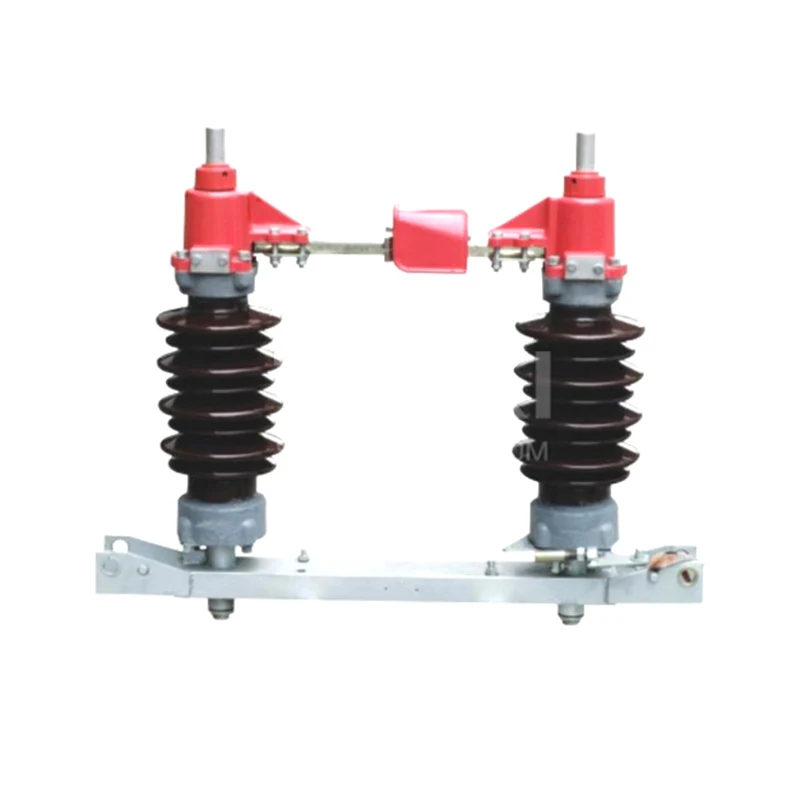

GW4-27,5kv kültéri szakaszoló

A GW4-27,5kv kültéri szakaszoló 50 Hz frekvenciájú kültéri nagyfeszültségű elektromos berendezés, amely az AC 27,5KV érintkező hálózat nagyfeszültségű áramkörében terhelés nélküli állapotban, valamint a nagyfeszültségű busz, megszakító és egyéb elektromos leválasztására szolgál. felújított elektromos berendezések és nagyfeszültségű vezeték. Kis kapacitású áram és induktív áram nyitására és zárására is használható.

A GW4-27.5kv kültéri szakaszoló típusa és jelentése

Normál üzemi és telepítési feltételek

A tengerszint feletti magasság nem haladja meg a 4700 métert.

Környezeti hőmérséklet: felső határ +40 ℃, alsó határ -40 ℃.

A szél sebessége nem haladja meg a 35 m/s-ot.

Nem vonatkozik gyúlékony anyagokkal, robbanásveszélyes, vegyi korróziós és erőteljes sportolási helyekre.

A szigetelő szennyezettségi foka: A szennyezésgátló típus III. osztályú erős szennyeződés (só sűrűsége 0,3 mg/cm²).

Beépítési hely: kültéri beton monopólusoszlop.

Osztályozás és műszaki paraméterek

1. A leválasztó kapcsolók osztályozása

2. A leválasztó kapcsoló főbb műszaki paraméterei

A GW4-27,5 kv kültéri szakaszoló felépítése

A GW4-27.5T(D)(W) kültéri szakaszolókapcsoló előnyei a megbízható teljesítmény, az egyszerű felépítés, a rugalmas beépítési mód, az egyszerű karbantartás, a széles alkalmazási tartomány és a sokoldalúság.

A GW4-27.5T kültéri szakaszoló egy nagyfeszültségű elektromos készülék, amely egypólusú leválasztó kapcsolóból áll, és más szerkezetekből származó alapegység. A továbbiakban közös típusú leválasztó kapcsolónak nevezzük.

A GW4-27.5T (D) kültéri szakaszoló úgy készül, hogy a földelő kést a közös leválasztó kapcsolóra szerelik, amely egyszeri és másodlagos működési típusból áll, a továbbiakban: földelési típusú leválasztó kapcsoló.

A GW4-27.5T(D)W kültéri szakaszolókapcsoló a szokásos típusú (földelt típusú) leválasztó kapcsolón alapul, és a szokásos rúd típusú leválasztó kapcsoló szigetelőről szennyezésgátló rúd típusú oszlopszigetelőre vált, amely alkalmas erős szennyezettségre vagy nagy magasságú területekre .

Leválasztó kapcsoló szerkezete

Az egypólusú leválasztó kapcsolót ugyanarra az alvázra két rúd típusú oszlopszigetelő rögzíti, és kétoszlopos vízszintes forgó szerkezet. A vázlatos szerkezet az ábrán látható.

Minden pólusleválasztó kapcsoló alapból, szigetelőtartóból és vezető részekből áll.

Mindegyik pólusleválasztó kapcsolóhoz két szigetelőtartó van rögzítve a csapágyakra az alap mindkét végén (2. ábra), összekötő rudak segítségével. Mindegyik szigetelőoszlop 90°-os elforgatási szöggel vízszintesen elforgatható. A szigetelő oszlopok vezető aljzatokkal, bal és jobb érintkezőkkel vannak felszerelve. A bal és a jobb oldali érintkezők a két szigetelőoszlop közötti vezető csövön keresztül érintkeznek.

A vezetőképes sorkapcsok felépítésük szerint két típusra oszlanak, keménykötésűre (3a. ábra) és csatlakozási típusra (3b. ábra), ezek meghatározása a felhasználó rendelési igényei szerint történik.

A főáramkör anyaga réz. Ha a névleges áramerősség 630 A, akkor a vezető rész felülete ónozott. Ha a névleges áram több mint 1600 A, akkor a vezető rész felülete ezüstözött.

A középső érintkező egy "kézfogás" szerkezet. Szerkezetét a szabadalmaztatott technológiájú érintőujjas alátét préseli. Magas nyomású, öntisztuló, érintési nyomása hosszú ideig változatlan marad. Az érintőrugónak nincs árama, és hosszú ideig biztonságos és megbízható.

A különböző áramspecifikációjú termékek azonos szerkezeti típussal, alap- és oszlopszigetelőkkel rendelkeznek, de a fő vezető áramkörök némileg eltérőek.

A földelő másodlagos működési leválasztó kapcsoló és a földelő lapát mechanikus reteszelő részét a CS8-6D típusú kézi mechanizmuson lévő reteszelő tárcsa valósítja meg.

3. A kézi mechanizmus felépítése

Ez a leválasztó kapcsolósorozat CS11-gyel (földeletlen és egyszeres földelésű egyműködésű átviteli típus) és CS8-6D-vel (egy földeléses másodlagos működésű átviteli típus) van felszerelve.

4. CS11 (lásd az ábrát) és CS8-6D típusú kézi mechanizmus (lásd az ábrát), a kezelőkar vízszintes elforgatású, az elforgatási szög 90°.

A cselekvés elve

Ennek a leválasztó kapcsolósorozatnak a nyitási és zárási műveletei alapvetően megegyeznek.

1. A leválasztó kapcsoló működési elve

(1) Földelő kés típusa nélkül

A leválasztó kapcsoló működési mechanizmusa a leválasztó kapcsoló aktív fokozatához csatlakozik az összekötő cső segítségével. A mechanizmus főtengelye 90°-kal el van forgatva, ami az aktív fokozat szigetelőoszlopát 90°-kal elforgatja. Ugyanakkor a szigetelőoszlop másik oldala a hajtórúd által ellentétes irányba forog a nyitás és zárás megvalósítása érdekében. az egypólusú kapcsolók összekapcsolása kétpólusú vagy hárompólusú reteszelő kapcsolókká az összekötő rudak segítségével, általában egypólusú.

(2) Egy működési típus földelőkéssel

A földelő késsel kapcsoló szerkezete a fent említett kapcsolószerkezeten alapul, növelje a földmeghajtó mechanizmus működését. Biztosítja, hogy a földelőkés forogni kezdjen, amikor a fő kés nyitni kezd; amikor a főkés nyitási helyzetbe forog, a köszörült kés is alaphelyzetbe érkezik. Ez azt jelenti, hogy a fő- és a köszörűkés külön-külön hajtja végre a nyitó-záró műveleteit.

(3) Másodlagos működési típus földelőkéssel

Ez a szerkezet a két fogantyút használja a fő kés és a földelő kés működtetésére. A reteszelő berendezés a két kezelő fogantyú között van a helytelen működés elkerülése, valamint a program meghatározott eljárás szerinti végrehajtásának biztosítására (fő nyílt tere-zárás-nyit-főzár).

2. A földelő kapcsoló működési elve

A kezelőmechanizmus fogantyúja vízszintesen 90°-kal el van forgatva, és a földelő kést a hajtórúd forgatja, hogy megvalósítsa a földelőkapcsoló nyitását és zárását.

3. A működtető mechanizmusban lévő segédkapcsoló a mechanizmus főtengelyével van összekötve, és a megfelelő érintkező a nyitási és zárási művelet során be vagy ki van kapcsolva, és a megfelelő nyitási és zárási jelet adják ki.

Beszerelés és beállítás

1. A szakaszoló beszerelésének és beállításának meg kell felelnie a következő követelményeknek

Kézi mechanizmus használata esetén az általános kezelőnek képesnek kell lennie a nyitási és zárási műveletek önálló végrehajtására, és a művelet rugalmas.

A szakaszoló bipoláris vagy hárompólusú kapcsolatának záró szinkron értéke: legfeljebb 6 mm.

A leválasztó kapcsoló áramköri ellenállásának meg kell felelnie az alábbi táblázatnak

Névleges feszültség A szakaszoló szakaszonkénti maximális hurokellenállása (μΩ) Megjegyzés

630A 1250A 1600-2000A

27,5 kV 200 125 75 Huzalkapcsok nélkül

2. Leválasztó kapcsoló felszerelése és beállítása

Az egyes pólusú leválasztó kapcsolók a vízszintes alapra vannak rögzítve.

A működtető mechanizmus a leválasztó kapcsoló aktív oldalának forgó orsója alá kerül, amikor a leválasztó kapcsolóval működtetett főtengely és a mechanizmus záróállásban van, a vízgázcsövet a fog típusú karikával csatlakoztassa és rögzítse. Ha a fő és a meghajtott szigetelőtámasz nincs szinkronban, a pozitív és negatív fogú csavar beállítható a nyitás és zárás eléréséhez.

A kettős pólus vagy a leválasztó kapcsoló összeköttetésének záró szinkronizálásának felszerelése és beállítása, amikor a két kapocs a normál gyűjtősín feszültséget viseli, állítsa be a pozitív és negatív összekötő rúd hosszát a fenti követelményeknek megfelelően.

Amikor a leválasztó kapcsoló záró állásban van, az érintkező érintkezési pontjainak teljes érintkezésben kell lenniük, az M8 csavar rögzítési fokának legjobb állapota az, hogy a rugós alátét éppen lelapul, és az ujj lenghet.

3. Másodlagos működésű földelőkés felszerelése és beállítása

Amikor a földkapcsoló kés és a mechanizmus főtengelye zárt helyzetben van, a vízgázcső csatlakoztatva van és rögzítve van a fogaskerék típusú karikával. Amikor a földelő kapcsoló zárási helyzetben van, az érintkező érintkezési helyzete a vezetőképes csövön lévő testérintkező helyzetével állítható be. Ha a zárási helyzet megfelelő, húzza meg ismét a rögzítő anyát.

Átvétel és tárolás

1. Miután a termék megérkezett a rendeltetési helyre, a felhasználónak száraz és szellőző helyre kell tennie. Nem szabad megfordítani, és a lehető leghamarabb ellenőrizni és el kell fogadni a következő pontok szerint:

Először ellenőrizze, hogy nincs-e sérülés vagy rendellenesség a csomagolódoboz külső felületén. A megjelenés ellenőrzése után nyissa ki a csomagolódobozt, és vegye ki a csatolt fájlt.

Ellenőrizze, hogy a termékhez csatolt dokumentumok hiánytalanok-e (beleértve a csomagolási listát, a terméktanúsítványt, a telepítési utasításokat stb.).

Távolítsa el a terméket és tartozékait (vigyázzon, hogy ne sértse meg a szigetelő oszlopos kerámiapalackot), és ellenőrizze.

Ellenőrizze, hogy a termék megjelenése nem sérült-e és nem szokványos-e.

2. A termék átvételét követően, függetlenül attól, hogy azt azonnal beszerelték és felhasználták-e, a következő feltételek mellett kell tárolni:

A leválasztó kapcsoló súrlódó részeit le kell törölni és be kell vonni savmentes petrolátummal.

Ha a terméket hosszú ideig raktárban tárolják, rendszeresen (legfeljebb hat hónapig) ellenőrizni kell. Ha rozsdát találunk, a rozsdaréteget el kell távolítani, és rozsdagátlóval kell bevonni.

Utasítás

1. Üzembe helyezés előtt teljes körű vizsgálatot kell végezni, és hibamentesen kell üzembe helyezni.

A leválasztó kapcsoló mérete megfelel-e a követelményeknek.

Az egyes csatlakozórészek csavarjait erősen rögzíteni kell, különösen a gyűjtősíneknél.

Az érintkezőn lévő összes kapcsolati pontnak kapcsolatban kell lennie.

2. Üzembe helyezés után ügyeljen a következőkre:

Általában a szakaszolót ki kell nyitni vagy zárni az áramköri terhelés kikapcsolása után.

A másodlagos működésű földelőlappal rendelkező szakaszolót, a földelőkapcsolót a leválasztó kapcsoló teljes kinyitása után le kell zárni; egyébként a leválasztó kapcsoló zárási művelete a földelőkapcsoló teljes kinyitása után hajtható végre.

3. A kültéri szakaszolót rendszeresen karban kell tartani és rendszeresen felül kell vizsgálni. A karbantartás során a következő pontokat kell figyelembe venni:

Sérült-e a szigetelőkapcsoló porcelánváza, nem lazult-e meg a ragasztó.

Amikor a szakaszoló záró helyzetben van, hogy az érintkező érintkezési pontjai jól érintkeznek-e; Az érintkezőn lévő rugó deformálódott-e, megváltozott-e a feszültség, és megmérik-e az áramkör ellenállását.

A segédkapcsoló és a mechanizmus egyéb alkatrészei jól szigeteltek-e.

Jók-e a földelési feltételek.

Függetlenül attól, hogy a forgó részek rugalmasak és beragadtak-e vagy sem.

Kérjük, tájékoztassa a gyártót az üzemeltetés vagy karbantartás során észlelt problémákról.a
