GW4-40,5kv kültéri szakaszoló

A GW4-40,5kv kültéri szakaszoló (nagyfeszültségű leválasztó kapcsoló) egy háromfázisú AC 50HZ kültéri nagyfeszültségű kapcsoló berendezés, nyitott vagy zárt áramkörhöz, amikor a nagyfeszültség feszültséggel rendelkezik és nincs terhelés, alkalmas alállomási vonali leválasztó kapcsolóhoz.

Az ilyen típusú termékekre a következő műszaki szabványok vonatkoznak:

GB1985 - 89 "AC nagyfeszültségű leválasztó kapcsoló és földelő kapcsoló"

GB/T11022 - 1999 közös műszaki követelmények a nagyfeszültségű kapcsoló- és vezérlőberendezésekre vonatkozó szabványokhoz

IEC129 (1984) "AC kültéri szakaszoló és földelő kapcsoló"

A GW4-40,5kv kültéri szakaszoló típusa és jelentése

Jellemzők: D-földkapcsoló, I II-földkapcsoló típusú, G-vel továbbfejlesztett termék

Különleges származékos jelek: W – foltálló, GY – fennsík típus, H – erős hideg típus, TA – száraz meleg típus, TH – nedves meleg típus

Normál üzemi és telepítési feltételek

a. Tengerszint feletti magasság: normál típus ≤1000m, fennsík típus ≤4000m.

b. Fedővíz vastagsága <10mm

c. A szélnyomás ≤ 700pa.

d. A szeizmikus intenzitás kisebb, mint 8 fok.

e. Környezeti levegő hőmérséklet: felső határ +40°C, alsó határ -30°C.

g. A telepítés helyén nincs gyúlékony anyag, nincs robbanásveszély, vegyi korrózió és erős vibráció.

A GW4-40,5kv kültéri szakaszolókapcsoló műszaki paramétere

Fő szerkezet

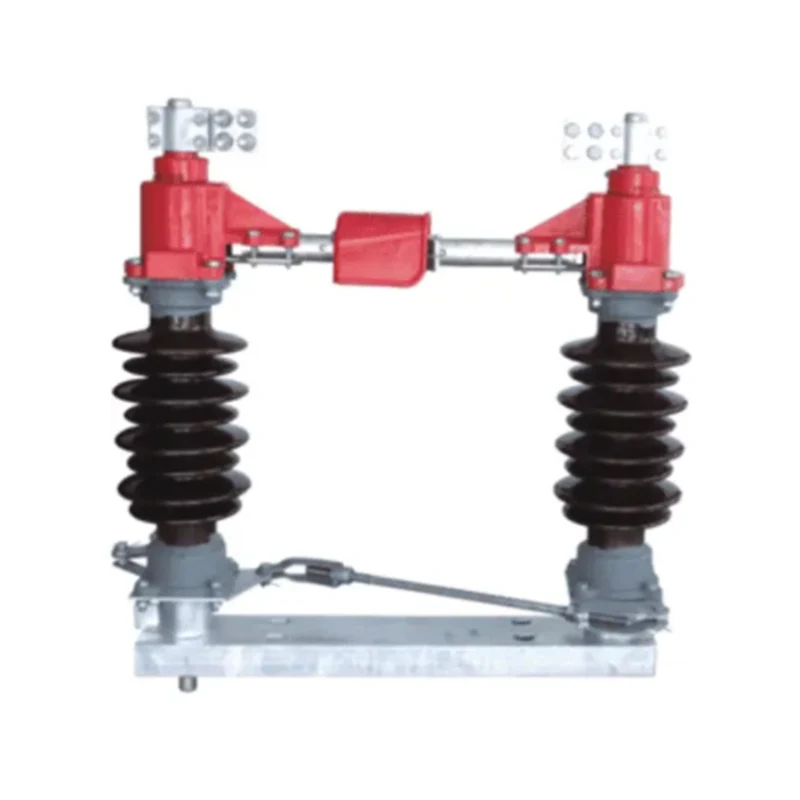

A kültéri szakaszoló egy egypólusú, kétoszlopos vízszintes forgó szerkezet. A három rúd csoportosan, vagy az egyetlen pólus használható. A leválasztó kapcsoló egy alvázból, egy csapágyülésből, egy oszlopszigetelőből, egy vezető főáramkörből és egy mechanikus összekötő rúdból áll. A hárompólusú csukló, az összekötő húzórúd, a csőcsukló, a tengelycsap, az acélcső (a felhasználó saját maga) és a kézi működtető mechanizmus (a továbbiakban: működtető mechanizmus) csoportokba kapcsolva.

A földelőkapcsoló a leválasztó egyik vagy két végére szerelhető. A leválasztó kapcsoló mindkét végén található földelő kapcsolót a kézi működtető mechanizmus reteszelése vezérli, így a leválasztó kapcsoló és a földelő kapcsoló a fő - föld - föld - fő sorrendben működik.

1. Az alsó keret GB9787-88 melegen hengerelt sarokacélból készül. A csapágyülés az alváz mindkét végére van felszerelve, és 2 kúpgörgős csapágy van felszerelve, hogy biztosítsa a tengelyszerelvény rugalmasságát.

2. Oszlopos szigetelők: háromféle általános típus létezik, a szennyezésgátló típus és a plató típusú. Teljesítményük megfelel a GB8287.1 "nagynyomású oszlopos porcelán szigetelő műszaki állapotának", GB8287.2 - 87 "nagynyomású oszlopos palackos szigetelő mérete és jellemzői". Az anti-fouling típus megfelel a GB127744 - 91 "foltálló kültéri rúd típusú oszlopszigetelőnek is". Minden pólusleválasztó kapcsoló két oszlopszigetelővel van felszerelve, az oszlopszigetelő a tengelyszerelvényre van felszerelve, a felső vége pedig egy vezetőképes főáramkörrel van rögzítve.

3. A vezetés fő áramkörét a csatlakozóblokk és a bal és jobb érintkezők összeállítása alkotja. A 630A és 3150A felépítése alapvetően megegyezik, csak a vezetőképes csőkeresztmetszet száma, a felületi bevonat, az érintkező ujjak száma és a lágy vezetők közötti különbség. A vezetékblokk vezetőrúddal és rugalmas vezetővel van felszerelve. Kisebb ellenállással és jobb elektromos vezetőképességgel rendelkezik, mint a hagyományos gördülő érintkezési módszernél, amint az a 3. ábrán látható. A jobb és bal érintkező szerelvény felépítése és a zárás utáni érintkezési állapot a 4. ábrán látható.

4. Földkapcsoló: a földelő kapcsolót a leválasztó alváz végére, a földelő kapcsoló statikus érintkezőjét pedig a fő vezetőkör vezető csövére kell felszerelni.

5. Mechanikus összekötő rúd: a leválasztó kapcsolót a működtető mechanizmus működteti az alsó keret közepére szerelt működtetőmechanizmussal, és az orsó rúdon keresztül a bal oldali érintési oldali szigetelő 90 fokos elforgatásához. Az összekötő húzórúd meghajtja a hárompólusú leválasztó kapcsolót a be- és kikapcsoláshoz. A földkapcsolót a meghajtó tengely hajtja meg, hogy meghajtsa a földelő kést, és a földelő kést egy bizonyos szögben felfelé (lefelé) forgatják, hogy befejezze a zárást (zsilip). A hárompólusú földkapcsoló minden pólusának pólusa egy 32 * 3-as acélcsővel van összekötve a hárompólusú összeköttetés elérése érdekében. A hárompólusú szakaszoló a 25 * 2,5 acélcső csatlakozással van összekötve a hárompólusú összeköttetés megvalósítása érdekében. A hárompólusú leválasztó kapcsoló egy 25 * 2,5 méretű acélcsővel van összekötve a hárompólusú összeköttetés megvalósítása érdekében. A leválasztó kapcsoló 42 * 3 acélcső átmérőjű működtető szerkezettel van összekötve, az acélcső használóját pedig maga biztosítja.

6. Működtető mechanizmus: a leválasztó kapcsoló CS17 kézi működtető mechanizmussal van felszerelve a gyár elhagyásakor. A mechanizmus egy alapból, egy reteszelő lemezből, egy fogantyúból és egy segédkapcsolóból áll. A segédkapcsoló 4 pólusú és 8 pólusú, két specifikációval rendelkezik, 2 pár és 4 pár alaphelyzetben nyitott, normál zárt érintkező. Reteszelő és jelek továbbítása. Miután az elektromágneses aktuátort a kézi működtetésű mechanizmussal szerelték fel, a leválasztó kapcsoló növelheti az elektromos reteszelő funkciót. Az elektromágneses zárat és beépítési tartozékait külön árazza és szállítja, és a felhasználó saját maga szereli fel.

Telepítés és hibakeresés

1. Telepítés előtti ellenőrzés

a. Ellenőrizze, hogy a leválasztó kapcsolók, alkatrészek és tartozékok száma megfelel-e a csomagolási listának.

b. A termék adattábláján szereplő adatok megegyeznek a rendeléssel.

c. Hogy a termék sérült-e, és hogy az oszlop szigetelőjén vannak-e repedések.

d. Függetlenül attól, hogy az egyes forgó részek forgása rugalmas-e vagy sem.

e. Rugalmas-e a működési mechanizmus, megfelelő-e a zárás és nyitás helyzete, és hogy a segédkapcsoló normális-e.

2. A kültéri szakaszoló csak vízszintesen szerelhető fel. Helyezze a kültéri szakaszolót a tartókonzolra először ugyanabban a vízszintes magasságban, majd korrigálja a pólusok közötti távolságot, hogy a ház párhuzamos legyen egymással. Javítsa meg a hárompólusú kültéri szakaszoló kétoszlopos szigetelő magtengelyét, földelje le a tengely tengelyvonalát, csatlakoztassa a kapcsolót a kültéri szakaszoló rögzítése után.

3. Amikor a leválasztó kapcsoló zárva van, a bal és a jobb érintkezőknek ugyanazon a vízszintes vonalon kell lenniük, a felső és az alsó oldalak <5 mm-rel el vannak tolva, és a bal és a jobb érintkező szerelvény érintkezőinek a két érintkező középvonalában kell lenniük. pillér szigetelők, és a jobb érintkezőt a balba kell beágyazni. Az érintkezőoldali érintkezők érintkeznek egymással, és a bal érintkezőoldali érintkező és a pozicionáló lemez közötti hézag ≤2mm. Szükség esetén a monopólus húzórúd hossza állítható; és megengedett a beállító távtartó növelése vagy csökkentése az oszlopszigetelő tetején és alján, de mindegyik párna vastagsága <3 mm.

4. Állítsa be a függesztőrúd hosszát úgy, hogy a háromfázisú leválasztó kapcsoló zárási hibája <5 mm legyen. Ezután állítsa be a főtengely húzórúd és a kapcsolórúd hosszát úgy, hogy a leválasztó kapcsoló nyitási szöge nyitás után 90° legyen.

5. Állítsa be a földelő kapcsoló kar szögét és a hajtórúd effektív hosszát úgy, hogy a földelő kapcsoló szinkronban legyen a működési mechanizmussal nyitáskor és záráskor. Nyitási helyzetben a földelő kapcsoló vízszintes helyzetben van.

6. A kézi működtetésű mechanizmus beépítési helyzetét az 1. és 2. ábra mutatja. A mechanizmus és a lemez összeszerelése után helyezze be az A10×50 kúpos csapot és rögzítse a két M10 csavart. Kettős földelés leválasztó kapcsoló, az alváz aljáról a tengelytengely lefelé, függőleges vonal működtetéséhez, egyszeri földelés és nem földelés az oszlop szigetelő szerelvény alsó végétől a függőleges vonalig úgy, hogy egybeessen a működési középponttal a mechanizmus tengelyét, majd a mechanizmust telepítik és rögzítik. A kettős földelt kültéri szakaszoló a tengelyt a működtető tengelyre állítja. Az egyetlen földelő és nem földelő leválasztó kapcsoló beállítja a tengelyt a működtető tengelyre és a tengelyegységre, megméri a tényleges méretet, és előkészíti a φ42 × 3 varrat nélküli acélcsövet. Az acélcső két vége a perselyhez és a lemezszerelvényhez van hegesztve.

7. Távolítsa el a szennyeződéseket a gépek forgó alkatrészeiről és elektromos érintkezőiről, és fecskendezze be újra a zsírt.

8. A szakaszoló főáramkörének ellenállásértékének mérése meg kell feleljen a táblázat előírásainak.

9. Kézi működtetés 3-5 alkalommal, stabil működés, a kültéri szakaszoló és a földelő kapcsoló nyitó-záró helyzete megfelelő, jó érintkezés.

10. Telepítés után indítható, miután az ellenőrzés megerősíti, hogy megfelel a követelményeknek.
