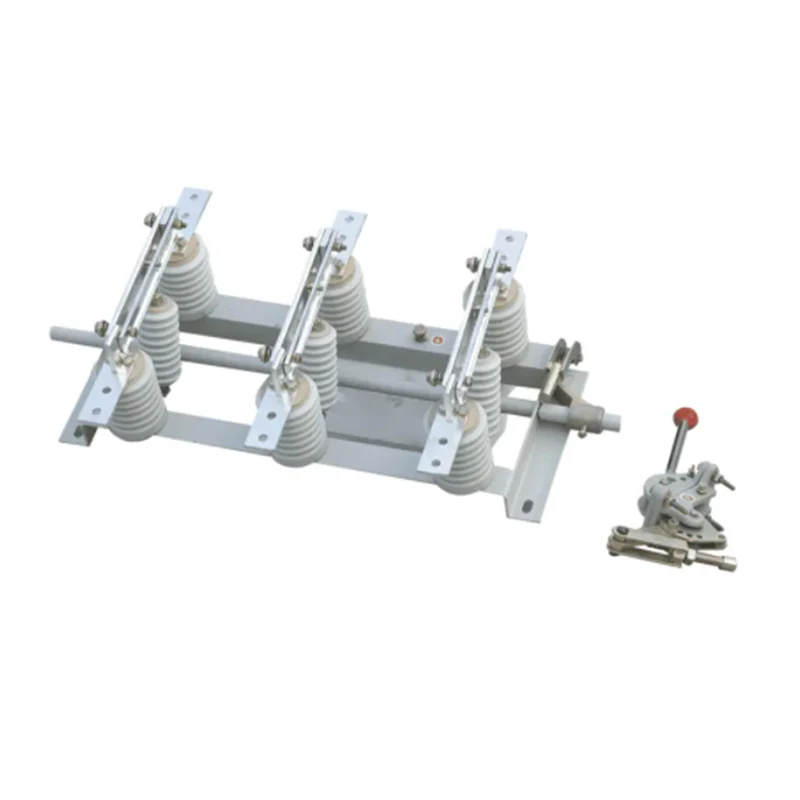

GN19-12 beltéri nagyfeszültségű leválasztó kapcsoló

A GN19-12 beltéri nagyfeszültségű leválasztó kapcsoló (más néven beltéri nagyfeszültségű váltakozó áramú kieső biztosíték) egy 12 kV névleges feszültségű, háromfázisú, 60 Hz-es váltakozó áramú beltéri eszköz, amely terhelés nélküli, de feszültség alatti áramkör megszakítására és létrehozására szolgál.

Modell és jelentés

Normál munkakörülmények és telepítési feltételek

A környezeti hőmérséklet felső határa +40 ℃, alsó határa -10 ℃, Megjegyzés: Tárolás és szállítás -25 ℃.

A tengerszint feletti magasság nem haladja meg az 1000 métert

Relatív páratartalom: napi átlag ≤95%, havi átlag ≤90%.

Gőznyomás: A napi átlagérték nem haladja meg a 2,2x10-3Mpa-t, a havi átlagérték pedig nem haladja meg az 1,8x10-3Mpa-t

A környezeti levegőt nem szabad maró vagy gyúlékony gázokkal vagy gőzzel szennyezni.

Beltéri nagyfeszültségű leválasztó kapcsoló A megfelelő alkalmakkor mentesnek kell lennie az erős vibrációtól.

Megjegyzés: ha nem felel meg a fenti feltételeknek, forduljon a gyártóhoz.

Műszaki paraméter

Felépítés és működési elv

A GN19-12 beltéri nagyfeszültségű leválasztó kapcsoló egyes fázisainak vezető részeit két oszlopszigetelő rögzíti az alapra (a GN19-12C esetében egy oszlopszigetelő és egy porcelánház szigetelő). Háromfázisú párhuzamos telepítés, a vezető rész az érintkezőkésből, a statikus érintkezőből és az érintkezőfészekből (vagy vezetőrúdból) áll. Mindegyik érintkező kés húzórúd-szigetelővel, a húzórúd-szigetelő pedig az alapra szerelt orsóval van összekötve. Az orsót a fogantyú az összekötő rúddal (a felhasználó önmaga) és a CS6-1 típust a mozgószerkezethez köti. Az érintkező kés két rés alakú rézlemezből áll. Nemcsak az érintőkés hőelvezetési területét növeli, hanem javítja a vágó mechanikai szilárdságát, és javítja a kapcsoló dinamikus stabilitását. Az érintkezőkés egyik vége csavarokon keresztül az érintkezőfékre (vagy a vezető rúdra) van rögzítve. A másik vége a statikus érintkezőrendszerrel van összekötve, és az érintkezőkés érintkezési nyomását mindkét végén rugók tartják fenn. A GN19-12/1000 és 1250 mágnesesen záródó lemezekkel van felszerelve, és a mágneses reteszelőlap hozzáadásának az a célja, hogy növelje a vonzerejét a két horony között, amikor nagy rövidzárlati áram halad át rajta. Ez azt jelenti, hogy az érintkezési nyomás megnövekszik az érintkezési ponton, ezáltal javul a kapcsoló dinamikus termikus stabilitása. A GN19-10/400A és GN19-12/630 leválasztó alacsony átmenőáramú, így nincs szükség mágneses reteszelőlemez felszerelésére.

Alapegység: alapból, főtengelyből, határolóból, ütközőgyűrűből és egyéb alkatrészekből áll. A határoló főként annak biztosítására szolgál, hogy a vezetőképes érintkező kés záráskor és nyitáskor elérje a kívánt kivezetési pozíciót.a

Beszerelés és beállítás

Telepítés előtti előkészítés

1. Nyissa ki a csomagolódobozt, és ellenőrizze, hogy a termék alkatrészei és a hozzá tartozó műszaki dokumentumok hiánytalanok-e a csomagolási lista szerint. Ellenőrizze, hogy a termék nem sérült-e a szállítás és tárolás során.

2. Távolítsa el a port és a szennyeződést a termék belsejéből. Gondosan törölje le a porcelán szigetelőt és a ház földelő felületét.

3. Vigyen fel ipari vazelint minden mechanikus súrlódó alkatrészre.

4. A beltéri nagyfeszültségű leválasztó kapcsoló és a kézi mechanizmus függőlegesen vagy vízszintesen beépíthető a nyitható szekrénybe vagy a falra. Tekintse meg a 7, 8, 9, 10 tipikus telepítési ábrákat.

5. A leválasztó kapcsoló beépítési magassága általában 2,6-6 méter (a kapcsoló tengelyétől a talajig). A fogantyú támaszpontja és a talaj távolsága 1-1,3 méter.

A beszerelés után a kézi mechanizmus elfordulási szögét meg kell egyezni az orsó elfordulási szögével, amikor a GN19-12 leválasztó kapcsoló be / ki van kapcsolva. A beállítási folyamat a következő módokon történik:

5a. A beltéri nagyfeszültségű leválasztó kapcsolót és a kézi mechanizmust összekötő összekötő rúd az összekötő elemből és a 3/4 gázcsőből áll (a felhasználó által biztosított). A rúd mindkét vége össze van kötve az összekötő elemmel, az összekötő elem egyik végén csavarokon keresztül lehet állítani az összekötő rúd hosszát, a cső hosszát pedig a kézi mechanizmus és a leválasztó kapcsoló helyzete határozza meg. Ha a kézi mechanizmus karja nem egy síkban van a leválasztó kapcsoló főtengelyén lévő karral, akkor a hajtórudat meg lehet hajlítani, hogy a kapcsolót és a mechanizmust megfelelően lehessen csatlakoztatni, és a csavar hossza is igazítani kell.

5b. Határozza meg a beltéri nagyfeszültségű leválasztó kapcsoló főtengelyének kezdeti szögét a beállítási követelményeknek megfelelően. Ezután fúrjon bele a pozicionáló csapba, és rögzítse a forgattyúkart.

5c. A kézi mechanizmus nyitástól zárásáig tartó helyzete kompatibilis a beltéri nagyfeszültségű leválasztó kapcsoló ütközőjének kezdő- és véghelyzetével, amely a kézi mechanizmus szektorlemezén lévő különböző csatlakozónyílásokkal állítható.

6. A leválasztó kapcsoló beállítása után 3-6 művelet után nem szabad elakadni vagy más rendellenes jelenséget, amely akadályozza a működését.

7. Amikor a kézi mechanizmus fogantyúja működés közben felfelé áll, a beltéri nagyfeszültségű leválasztó kapcsolónak záró helyzetben kell lennie, és nyitó helyzetben kell lennie, amikor a fogantyú lefelé van. Nyitás-zárás helyzetben a mechanizmus pozicionáló csapjának megbízhatóan reteszelnie kell a fogantyút, hogy elkerülje a helytelen működést.

8. Miután a beltéri nagyfeszültségű leválasztó kapcsoló ki van kapcsolva, a legrövidebb távolság ugyanazon pólusszakadás között nem lehet kevesebb 150 mm-nél.

9. Ha a segédkapcsoló működése nem felel meg a követelményeknek, a kapcsolókaron lévő furat helyzete beállítható úgy, hogy a segédkapcsoló érintkezője pontosan zárható legyen. Még ha a kézi mechanizmus eléri is a nyitási helyzetet, a segédkapcsoló normál nyitóérintkezőjének zárásban kell lennie.

10. A segédkapcsoló azt jelzi, hogy a beltéri nagyfeszültségű leválasztó kapcsoló nyitó-záró jelét akkor kell adni, ha a kés a teljes löketének 75%-án áthaladt. A leválasztó kapcsoló zárását jelző jelzést a leválasztó kés érintkezővel való érintkezése után kell adni.

11. A földelésnek jónak kell lennie, és a földhurok ellenállása nem haladhatja meg a 3 ohmot.

12. A kapocs és a gyűjtősín közötti érintkezésnek jónak és megbízhatónak kell lennie. Kerülje el, hogy a beltéri nagyfeszültségű leválasztó kapcsolót mechanikai erőhatások érjék a buszból.

13. A kapcsolót a falhoz rögzítő csavarok behelyezési mélysége nem lehet kisebb az alábbiaknál: Téglafal: 90mm, Cement: 76mm

14. Az érintkezőlapát és a statikus érintkező közötti érintkezésnek jónak kell lennie. A nyomórugó pozitív nyomásának az érintkezési felületen el kell érnie a következő értékeket:

Használat és karbantartás

A beltéri nagyfeszültségű leválasztó kapcsolót akkor kell javítani, ha az áramkör és a tápellátás megszakad, azaz nem kapnak áramot.

A beltéri nagyfeszültségű leválasztó kapcsoló kinyitása után a mechanizmushoz rögzített tengelycsapot be kell illeszteni a kereten lévő lyukba, hogy a csapszeg rögzítse az abszolút biztonság érdekében.

Az ellenőrzés során részletesen ellenőrizze, hogy a szigetelő molekula nem sérült-e, és ellenőrizze, hogy az érintkezés jó-e.

Javítsa meg a megégett érintkezőket, távolítsa el a szennyeződéseket, különösen a vezetőképes érintkezőket és a szigetelő felületeket. Ellenőrzés után vigyen fel ipari vazelint az érintkező felületekre.

Ellenőrizze, hogy a rögzítés szilárd-e, és ellenőrizze, hogy jó-e a földelés. (A földcsavar nem lazulhat meg, és rozsda van az érintkezőn.)

Használat előtt ki kell cserélni az érintkezőt, a súlyosan sérült érintkezőkést és a nyomórugó visszamaradt deformációját.

Minden karbantartás és beszerelés befejezése után több nyitási és zárási próbát kell végezni. Ha nem megfelelő, akkor újra be kell állítani, amíg normál állapotba nem kerül, mielőtt üzembe helyezhető.

Forgassa el a súrlódó részt a mechanizmusban, és vonja be ipari petrolátummal.

Vázlat és beépítési méretek

GN19-12(c) Beltéri nagyfeszültségű beltéri nagyfeszültségű leválasztó kapcsoló egység: mm
