GW4-11kv kültéri szakaszoló

A szakaszoló (a továbbiakban: leválasztó kapcsoló) egy háromfázisú váltakozó áramú kültéri nagyfeszültségű kapcsolóberendezés 50 Hz névleges frekvenciával és 110 KV névleges feszültséggel, 110 KV névleges feszültségű nagyfeszültségű áramkör létrehozására és megszakítására feszültség és terhelés nélkül. A leválasztó kapcsoló megfelel a GB1985-2004 AC nagyfeszültségű leválasztó kapcsoló és a földelő kapcsoló követelményeinek.

A GW4-11kv kültéri szakaszoló típusa és jelentése

Jellemző jel: D - földkapcsoló, III - földkapcsoló típus, G - továbbfejlesztett termék.

Különleges származékos jel: W - Foltálló típus, GY - Plateau típusú, H - Magas és hideg típus, TA - Száraz hő típus, TH - Nedves-meleg típus.

Normál üzemi és telepítési feltételek

1. Magasság: az általános típus nem haladja meg a 2500 métert, a speciális típus a 4700 métert.

2. Környezeti hőmérséklet: a max hőmérséklet nem magasabb, mint +40°C, a minimális hőmérséklet nem lehet alacsonyabb, mint -40°C.

3. A maximális szélsebesség 34 m/s.

4. A földrengés intenzitása nem haladja meg a 8 fokot.

5. A jég vastagsága nem haladja meg a 20 mm-t.

6. A szennyeződésnek ellenálló termékek közepesen szennyezett területekre alkalmasak.

7. Nem vonatkozik gyúlékony anyagokkal, robbanásveszélyes, vegyi korrózióval és erős vibrációval rendelkező helyre.

A GW4-11kv kültéri szakaszolókapcsoló műszaki paramétere

A leválasztó kapcsoló főbb specifikációi és műszaki paraméterei

Az XCJ-I motoros hajtás főbb specifikációi és műszaki paraméterei

Felépítés és működési elv

1. Kültéri szakaszoló | Elszigetelő kapcsoló

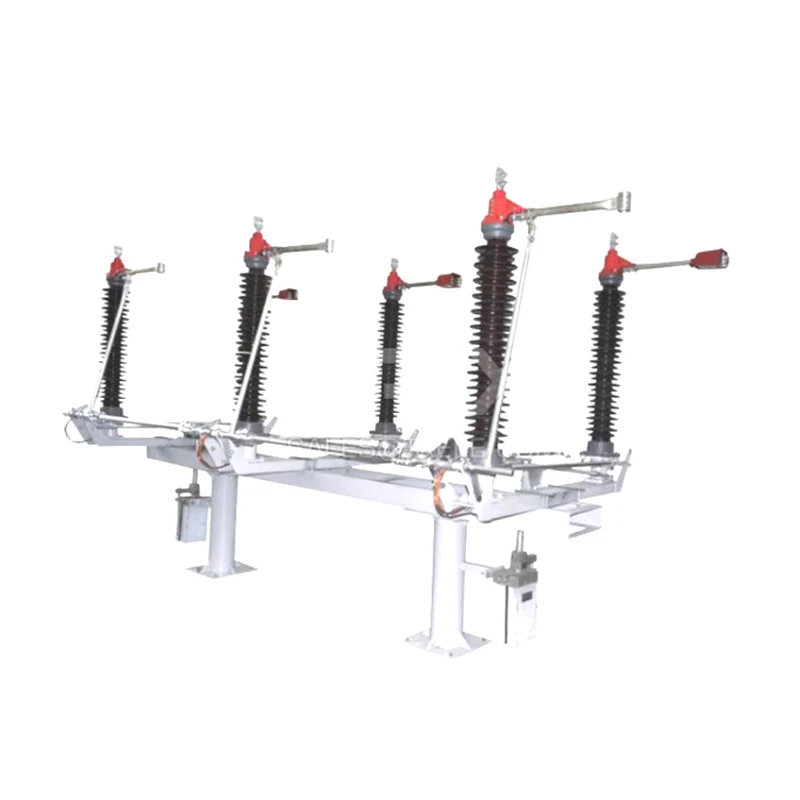

A kültéri szakaszoló egy vízszintesen forgó kétoszlopos típus, amely az alsó keretből, oszlopszigetelőből, vezető rendszerből, földelő kapcsolóból (kivéve a földelést) és átviteli rendszerből áll.

2. Alsóváz: csatornaacél esetén az alsó váz mindkét vége csapágyülésekkel van felszerelve, és a csapágyülésben két kúpgörgős csapágy található, amelyek biztosítják a kar rugalmas elforgatását a csapágyülésen. Az alsó keret egyik vagy mindkét vége össze van hegesztve a földelőkapcsoló csapágyával, és a földelőkapcsoló be van szerelve. A leválasztó kapcsolónak három formája van: nincs földelés, egyszeres földelés és kettős földelés.

3. Oszlopos szigetelők: minden oszlopnak két oszlopa van, amelyek három típusra oszthatók a használati feltételek szerint: általános típus, szennyezésgátló típusú és plató típusú. A pillérszigetelők alsó vége a csapágyülés felső végének forgólapjára van rögzítve, a pillérszigetelők felső vége pedig a vezető elektromos résszel van összekötve. A szilikongumi szigetelők a felhasználói igényeknek megfelelően oszlopos szigetelőként is használhatók.

4. Vezető rendszer: a vezető rész a pillér szigetelő felső végére van rögzítve. A főkés két félre van osztva, az érintkező rész középen, a hengeres érintkezők záráskor a két sor érintkező ujjába ágyazódnak. A 630A, 1250A és 1600A szerkezeti típusai megegyeznek, csak a vezetőszakasz és a felületkezelés között van különbség. A kimeneti szerkezet gördülő érintkező vagy puha csatlakozási szerkezet, válasszon egy típust a felhasználó megrendelése szerint.

5. Földelő kapcsoló: az alap forgó tengelyébe szerelt földelő kapcsoló. A statikus érintkező a vezető elektromos rendszer vezető rúdjára van felszerelve, a mechanikus retesz pedig a földelő kapcsoló és a leválasztó kapcsoló közé. Biztosítani tudja a fő nyíltföldi zárás, a földi nyíltföldi zárás műveletsorát. A földkapcsolók szimpla földelésre és kettős földelésre vannak osztva, belülről felfelé vagy kívülről felfelé földelhetők. A felhasználók igényei szerint állítható.

6. Erőátviteli rendszer: A leválasztó kapcsolót a működtető mechanizmus hajtja meg, hogy a középső alap forgó tengelyét 180°-kal elfordítsa, és 90°-kal elforgatja a vízszintes tengelykapcsoló egyik oldalán található oszlopszigetelő (a forgókarra szerelve), a többi oszlopszigetelőt pedig 90°-kal elforgatjuk a keresztirányú hajtórúddal, és a két kést az egyik oldalra nyitjuk vagy zárjuk. Amikor a földkapcsoló működési mechanizmusa nyitva van vagy zárva, a földelő kapcsoló forgótengelye szögben elforgatható, hogy a sebességváltó tengelye és a vízszintes összekötő rúd kinyíljon és zárjon. Mivel a földelő kapcsoló tengelyén lévő ventilátorlap össze van kapcsolva a porcelánoszlop karimájára rögzített ívlappal, ez biztosítja a fő nyitott földzárás, földi nyitott-főzárás műveletsorát.

A leválasztó kapcsoló 1 pólusú, a hárompólusú kapcsolat pedig a fázis-fázis kapcsolaton keresztül jön létre (lásd 1. ÁBRA, 2. ÁBRA), és 1 pólusúként is használható.

7. Működési mechanizmus

A leválasztó kapcsoló általában CS14G kézi mechanizmussal van felszerelve, és felszerelhető XCJ-I típusú elektromos mechanizmussal is.

Az XCJ-I elektromos meghajtó mechanizmus részleteit az XCJ-I típusú elektromos gépek beszerelési útmutatója tartalmazza.

A földelő kapcsoló CS14G kézi mechanizmussal és tartozékokkal van felszerelve, egyetlen földelés egy készlethez, kettős földelés két készlethez.

A CS14G típusú kézi mechanizmus főként alapból, fogantyúból és segédkapcsolóból áll. A segédkapcsoló 8 pár alaphelyzetben nyitott és 8 pár alaphelyzetben zárt érintkezővel rendelkezik a reteszeléshez és a jelek megjelenítéséhez.

Telepítés és hibakeresés

A telepítéshez kövesse az alábbi lépéseket

1. Az 1P leválasztó kapcsoló talpa vízszintesen van rögzítve, és a háromfázisú földelő kapcsoló forgó tengelye ugyanarra a vízszintes tengelyre van beállítva.

2. Ellenőrizze az érintkezők állapotát a leválasztó kapcsoló közepén. Az egyfázisnak teljesülnie kell:

a. Amikor a középső érintkező zárva van, a hengeres érintkezőnek és a két sor érintkező ujjnak egyszerre kell érintkeznie, ha szükséges, állítsa be a keresztcsavart (bal és jobb oldali csavarok) az eléréshez;

b. A középső érintkező érintkezése szimmetrikus, felfelé és lefelé a különbség nem nagyobb, mint 5 mm, a végére zárva, a közbenső rés szükség esetén 7 ~ 12 mm-re állítva a gyökér támaszában növekvő vagy csökkenő alátétekkel eléréséhez, de az egyes párnák vastagsága nem lehet nagyobb 5 mm-nél;

c. A fő kés 90°-kal elfordul a zárási véghelyzet nyitásához, a rögzítőcsavar és a terelőlap közötti hézagot 1-3 mm-re kell beállítani.

3. Szerelje be az összekötő rudat a fő kés három fázisába az 1. ábra szerint, és állítsa be a hajtórúd hosszát úgy, hogy a háromfázisú zárás szinkronja ne haladja meg a 10 mm-t, és a háromfázisú összekötő rúd két oldala és a kereszt Az oszlopok közötti összekötő rúd bal és jobb oldali csavarokkal rendelkezik, amelyek közvetlenül az igényeknek megfelelően állíthatók.

4. Szerelje be a hajtórudat a földkapcsoló három fázisa közé az 1. ábra szerint, húzza meg a csavarokat és állítsa be a működtetőkart, a mechanikus reteszelőkart, a torziós rugót és a rögzítőgyűrűt. Húzza meg a csavarokat, miután a torziós rugó beállt a földelési kapcsoló vízszintes helyzetébe nyitáskor.

5. Szerelje fel a CS14G vagy XCJ-I motoros meghajtó mechanizmust a kézi működtetéshez kényelmes konzolra, középen a leválasztó kapcsoló házán lévő hajtótengelyt helyezve el. A függőleges tengelyes módszerrel biztosítják, hogy a mechanizmus orsója egybeessen a forgástengellyel, és rögzítse a rögzítőcsavarokat a mechanizmuson.

6. A mechanizmus és a leválasztó kapcsoló egyszerre van nyitó vagy záró állapotban. A csatlakozófej és az összekötő rúd a leválasztó kapcsoló tengelyének és a mechanizmus orsójának összekapcsolására szolgál, és a következő követelmények teljesülnek.

a. Működtesse 3-5-ször, és ellenőrizze, hogy a leválasztó kapcsoló megfelel-e a követelményeknek, a leválasztó kapcsoló nyitási szöge 90°, és 1-3 mm-es résnek kell lennie a pozicionáló csavar és a terelőlap között;

b. Állítsa be a földelőkapcsoló statikus érintkezőjét, és húzza meg a csavart, hogy a földelőérintkezőt megfelelően be lehessen helyezni, amikor a földelőkapcsoló zárva van.

c. Nyitáskor állítsa be a kiegyenlítő rugót a forgó tengelyen, hogy a földelőkapcsoló vízszintes helyzetben maradjon.

d. Ellenőrizze a mechanikus reteszelést a leválasztó kapcsoló és a testkapcsoló között, hogy megbizonyosodjon arról, hogy a földelő kapcsolót nem lehet bezárni, amikor a leválasztó kapcsoló zárva van. A leválasztó kapcsolót nem lehet bezárni, ha a földelő kapcsoló zárva van. Ha minden művelet helyes, fúrjunk φ8 lyukat és 8 x 60 rugalmas hengeres csapot a háromfázisú földelő kapcsoló tengelyének csatlakozási helyére, és fúrjunk φ12 lyukakat ≥5 mm mélységben a helyrúdba, a hajtókarba, az összekötő karba és forgó tengelyt, húzza meg a csavarokat minden helyen, és tisztítsa meg a földelés lágy csatlakozását, hogy ne érintkezzen a fém fényes felületével.

7. A telepítési beállítás csak kézi működtetés esetén megengedett. A beállítás befejezése után, ha kézi működtetéssel ellenőrizzük a helyességet, akkor az elektromos működtetés (ha elektromos mechanizmussal van felszerelve) használható.

8. Telepítés és üzembe helyezés után ellenőrizze

9. A leválasztó kapcsolót és a földelő kapcsolót 3-5 alkalommal kell manuálisan működtetni, és a működés stabil, az érintkezés jó, a zárás és zárás helyzete megfelelő.

10. Az áramelosztó mechanizmus 5-ször működik a motor névleges üzemi feszültsége alatt, és 3-5 alkalommal működik 85%-os motoron és 110%-os névleges üzemi feszültségen. A nyitás-zárás legyen megfelelő, és a nyitási-zárási idő ne legyen több 4 másodpercnél.

11. Az érintkezők jól érintkeznek az érintkezőkkel a leválasztó kapcsoló zárása után. A főhurok ellenállásának mért adatai (a kimenő vég mindkét oldalán) nem haladják meg a 4. táblázatban feltüntetett értéket.

12. A háromfázisú zárás szinkronja legfeljebb 10 mm.

13. Ellenőrizze, hogy az összes sebességváltó és forgó alkatrészt meg kell-e kenni, hogy minden tengelycsap csavar rögzítve van-e és megbízható-e.

14. Ellenőrizze, hogy a leválasztó kapcsoló és a testkapcsoló megbízhatóan reteszelve vannak-e.

Használat és karbantartás

Ezt a kapcsolót a vezeték terhelésének kikapcsolása után kell működtetni.

A kapcsolót rendszeresen felül kell vizsgálni (kb. 1-2 évig). Súlyos rövidzárlati hiba esetén a hiba után azonnal meg kell javítani.

Távolítsa el a szennyeződéseket a vezetőképes részek és oszlopszigetelők felületéről, a csatlakozási síkról és a csatlakozókapocs és a gyűjtősín közötti középső érintkezőről, a gomb érintkezési felületéről, majd vigye fel az ipari vazelinolajat.

Az oszlopszigetelőket gondosan ellenőrizni kell zúzódások és repedések nélkül, és ha találnak, ki kell cserélni.

A sebességváltó és a forgó alkatrészeket kenni kell.

Ellenőrizze az összes rögzítőelemet, például, hogy a kúpos csapok és csavarok nem lazultak-e meg.

Ellenőrizze a kézi mechanizmust, hogy a segédkapcsoló normálisan tud-e kapcsolni, ha a fogantyút 180°-kal elfordítják.

Csomagolás, szállítás és tárolás

A leválasztó kapcsoló és a földelő kapcsoló általában hárompólusú közös dobozba van csomagolva, és ömlesztve is csomagolható. Az ömlesztett csomagolásban alapdobozra, oszlopszigetelő dobozra és vezetőrendszerű (tartozékokat is beleértve) dobozra, valamint csoportonként egy pólusú sorrendben egy dobozra osztják.

A fordított jelzést nem szabad a csomagolódobozon kívül hagyni, amikor a terméket szállítják.

A termék átvétele után kérjük, időben ellenőrizze. Ha bármilyen probléma merül fel, forduljon a gyártóhoz
