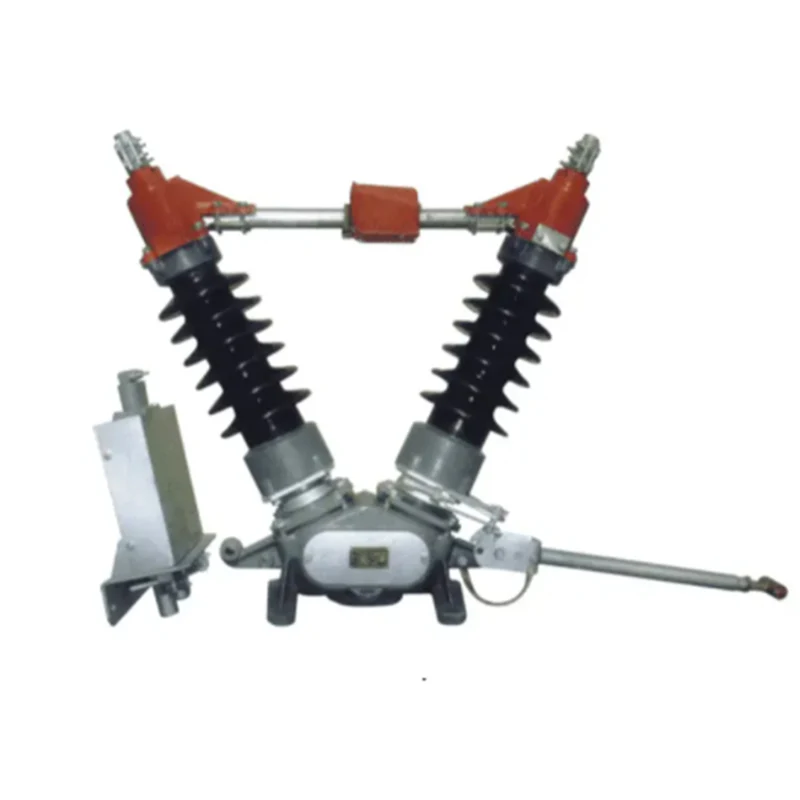

GW5-40.5 leválasztó kapcsoló

Kiváló minőségű testreszabott termékek A GW5-40.5 leválasztó kapcsoló nagyfeszültségű áramkör létrehozására vagy megszakítására szolgál 40,5 kV, 72,5 kV, 126/145KV, AC50160 Hz névleges feszültségű rendszerben. Kis kapacitású és indukciós áramot képes nyitni és zárni. Ez a leválasztó kapcsoló megfelel a következő szabványoknak: lEC62271.103 Nagyfeszültségű kapcsolók. GB1985: AC nagyfeszültségű megszakító kapcsoló és füldugó kapcsoló, valamint lE060694 & GB/T11022: HV kapcsolóberendezések és vezérlőberendezések általános műszaki követelményei.

Kérdés küldése

termékleírás

A GW5-40.5 leválasztó kapcsoló nagyfeszültségű áramkör létrehozására vagy megszakítására szolgál 40,5 kV névleges feszültségű, AC 50/60 Hz rendszerben. Kis kapacitású és induktív áramú nyitásra és zárásra képes.

Tétel		Egység	Adat
Névleges feszültség		kV	40.5
Névleges szigetelési szint	1 perc tápfrekvencia-ellenállási feszültség (földelés/törés)	kV	95/115
	Névleges villámimpulzus-ellenállási feszültség (csúcs) (földelésre/törésre)	kV	185/215
Névleges frekvencia		Hz	50
Névleges áram		A	630, 1250, 1600, 2000
Névleges rövid idejű ellenállási áram		kA	20, 31,5, 40
Névleges csúcsellenállási áram		kA	50, 80, 100
Névleges rövidzárlati időtartam (főkapcsoló/földkapcsoló)		S	4/2
Névleges terminál mechanikai terhelés	Vízszintes hosszirányú terhelés	N	750
	Vízszintes oldalirányú terhelés	N	500
	Függőleges erő	N	750
Kúszótávolság		mm	1013-1256
mechanikai élettartam		alkalommal	2000
Kézi működtető mechanizmus	Földelés nélkül		CS17, CS17G
	Vezérlőáramkör feszültsége	V	AC220, DC110, DC220
Motoros működési mechanizmus	Modell		CJ6
	Motor feszültség	V	AC380
	Vezérlőáramkör feszültsége	V	AC220, AC380, DC220
	Zárás/nyitási idő	S	6±1
