Az AC, A, F és B típusú szivárgási kapcsolók különbségei és alkalmazási forgatókönyvei

A változó-frekvenciájú háztartási készülékek és LED-lámpák népszerűsítésével a hagyományosan széles körben használt AC típusfennmaradó áram -megszakítónémileg nem tudott lépést tartani a védelmi követelmények kidolgozásával. Ezután a meglévő telepített AC típusú maradék áram -megszakítókat ki kell cserélni? Hogyan lehet kiválasztani az újonnan telepített maradék áram -megszakítók típusát?

1. Mi az a maradék áram -megszakító (RCCB)?

A fázisvonal és a semleges vonal (maradék áram) közötti áram különbségének észlelésére használják. Amikor a szivárgási áram meghaladja a beállított küszöböt, akkor gyorsan levágja az áramellátást. Személyes biztonság: A tipikus érzékenység 30 mA, amely akkor lehet, ha egy személy elektromos ütést kap. Tűzvédelem: A 100 Ma vagy 300 Ma érzékenysége elnyomhatja a kis áramszivárgás által okozott tüzet. Működési idő (idézve a GB/T 16916.1 -től): Ha a maradék áram = iAn, akkor a működési idő ≤ 300 ms; Ha a maradék áram = 5iAN, a működési idő ≤ 40 ms.

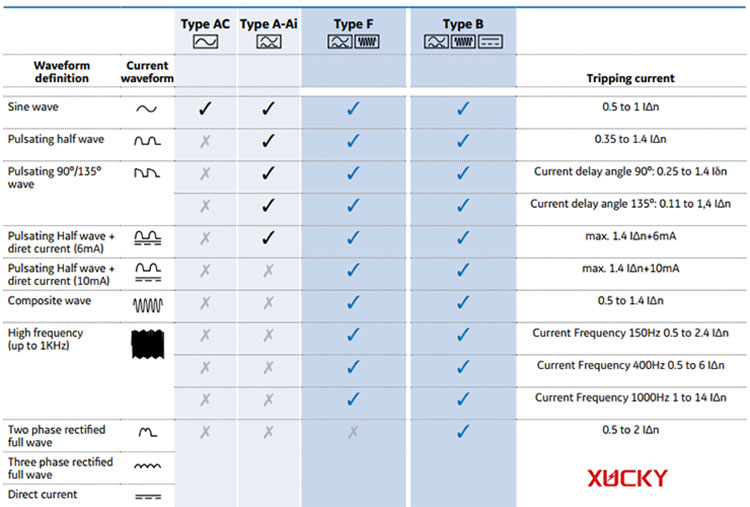

2. Melyek az alapvető különbségek az AC, A, F és B típusú szivárgási megszakítók között?

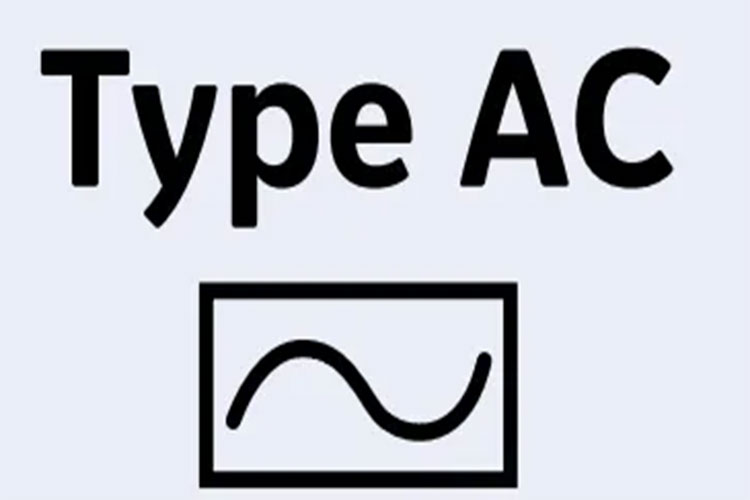

AC típus: Lineáris terhelés, alkalmas tiszta ellenálló/induktív terhelésekhez (izzólámpák, elektromos vízmelegítők stb.), Csak a tiszta Sine AC szivárgási akcióhoz vezethet 50/60 Hz -en. Bármely hullámformát, amely DC-komponenseket vagy magas frekvenciájú komponenseket tartalmaz, nem indítja el.

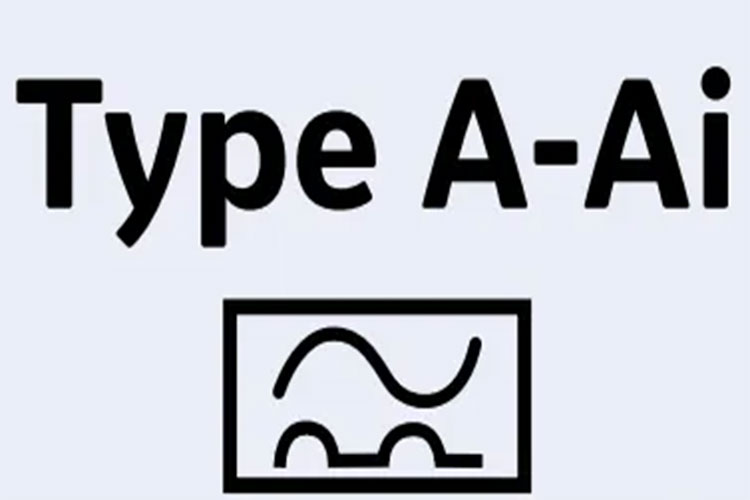

A típusú: Az AC típusú egyenirányító terhelés felismerheti a "Sine AC + Pulsing DC" hullámformákat is (fűrészfesték-áram félhullámú vagy teljes hullámú javítás után). Még mindig nem tudja észlelni a sima DC vagy Kilohertz-szintű pulzáló DC-t, amelyet általában a háztartási készülékekben találnak egyenirányító hidakkal.

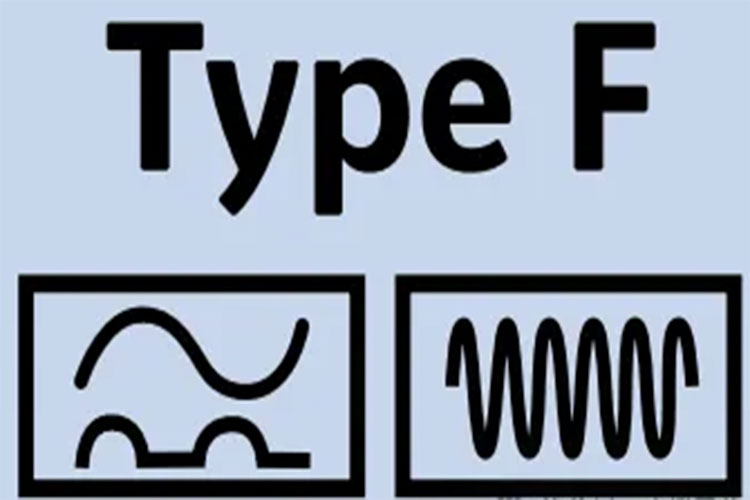

F Típus: Az egyfázisú változó frekvenciaterhelés lefedi az A típusú összes képességét, és kiterjed a közepes-magas frekvenciájú pulzáló DC-re (az egyfázisú változó frekvenciájú inverterek és a PFC áramkörök spektrumszegmensei) 10 Hz-től 1 kHz-ig terjednek. Ez azonban nem felelős a sima DC -ért. Kifejezetten egyfázisú változó frekvenciájú háztartási készülékekre tervezték.

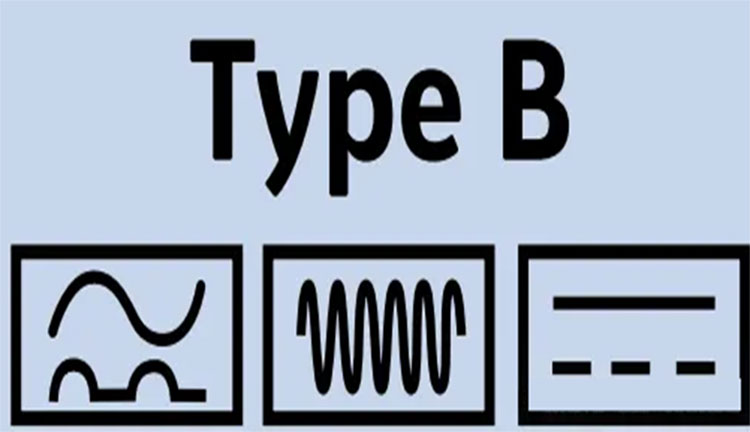

B típus: Háromfázisú változó frekvenciaterhelés, túlmutat az F típuson: Egyrészt akár 1 kHz-es szinuszos vagy pulzáló egyenáram szivárgást is kiválthat, másrészt pedig 0 Hz sima egyenáramot is felismerhet.

3. Mely forgatókönyvek megfelelőek az AC típusú szivárgás megszakítója?

• Izzólámpák, halogén lámpák, hagyományos energiatakarékos lámpák;
• Elektromos vízmelegítők, ellenállás-típusú sütők, elektromos takarók és más tisztán ellenálló terhelések;
• Egysebességű motorok vagy háztartási készülékek elektronikus sebességszabályozás nélkül.

4. Mely forgatókönyvek megfelelőek az A típusú szivárgásvédelmi kapcsoló?

• Elektronikus sebesség-korrekciós/változó frekvenciájú mosógépek, változó frekvenciájú hűtőszekrények;
• Mikrohullámú sütők, elektromos rizsfőzők, számítógépes és televíziós tápegységek;
• LED vezető lámpák és aljzat áramkörök helyesbítéssel.

5. Mely forgatókönyvek megfelelőek az F-típusú szivárgási megszakító?

Háztartás/kompakt kereskedelmi egyfázisú változó-frekvenciaterhelés

• Változó frekvenciájú légkondicionáló kültéri egység, egyfázisú hőszivattyúk kompresszor
• Változófrekvenciás mosógép, szárító, mosogatógép
• Egyfázisú változó-frekvenciájú vízszivattyú (medence, padlófűtési keringési szivattyú)
• Elektronikus sebességszabályozó porszívó, elektromos szerszámok és egyéb termékek

PFC kapcsoló tápegységgel

• Nagy teljesítményű LED vezetés, energiaadapter, irodai nyomtató berendezések
• Kis UPS, ipari vezérlésű áramellátás stb.

6. Mely forgatókönyvek megfelelőek a B-típusú szivárgási megszakító?

• Megosztott légkondicionálók / központi légkondicionálók frekvenciaváltó;
• Fotovoltaikus frekvenciaváltók, energiatároló inverterek;
• DC és AC jármű töltők, UPS, CNC gépek.

7. Milyen kulcsfontosságú paramétereket kell figyelembe venni a kiválasztás során?

• A névleges áram (in): Válassza ki a maximális egyidejű terhelési áramot, szorozva 1,2 -ről 1,3 -ra (25 a/40 a/63 a/100 a stb.).
• Névleges maradék működési áram (IAn): Személyes védelem: 30 mA (10 mA speciális területeken);
• Tűzvédelem: 100 mA vagy 300 Ma (a fő teljes szivárgásvédelemhez).
• Pólusszám: Az egyfázisú választja az 1P+N -t, a három fázis kiválasztja a 3P+N vagy a 4P -t.

8. Hogyan válasszon 30 mA, 100 mA és 500 mA között?

• Terminál áramkörök (hálószoba, nappali, gyermekszoba): 30 mA, személyes elektromos ütésvédelemhez.
• Nedves területű terminálok (konyha, fürdőszoba): 30 mA, magas páratartalomú környezetben a személyi védelem szükséges, és ezt nem szabad enyhíteni egy magasabb áramra.
• Fő disztribúciós doboz teljes szivárgásvédelem: 100 mA - 300 Ma, tűzvédelem + szelektív koordináció az alsó szinttel. Javasoljuk, hogy válasszon egy késleltetett típust (S típus)
• Nagy teljesítményű/ipari áramkörök: Priority 300 Ma. Számítás vagy mérés után, ha a szivárgási áram viszonylag nagy, akkor 500 mA vagy annál magasabb választható a hosszú vonalak szivárgása által okozott hamis kioldódás csökkentésére.

9. Milyen óvintézkedések vannak a telepítéshez és a karbantartáshoz?

• Telepítés:

Szerelje be a szivárgásvédő kapcsolót az elosztó doboz fő bejövő oldalára, a lehető legközelebb az elektromos mérőhöz.

A fázishuzalt és a semleges huzalt együtt kell vezetni a nulla szekvenciás transzformátoron keresztül. A semleges huzalt nem szabad keverni más áramkörökkel vagy PE -vel.

• Környezet:

Tartsa távol a magas hőmérsékletektől, a magas páratartalomtól és a korrozív gázoktól. Rendszeresen ellenőrizze a tisztaságot. Különösen a konyhában lévő elosztó doboz esetében egy lezárt ajtó típusú elektromos dobozt kell kiválasztani.

• Önellenőrzés:

Havonta egyszer nyomja meg a "T" gombot;

A frekvencia növelhető az esős és nedves évszakokban.

10. Milyen különbségek vannak az RCCB és az RCBO között?

• RCCB: Csak szivárgásvédelmet biztosít, míg a túlterhelés/túlfeszültség védelméhez MCB szükséges.
• RCBO: Egyesíti a szivárgásvédelmet, a túlterhelés és a rövidzárlat védelmét egy egységben, megtakarítva a helyet, de valamivel magasabb árral.

11. Cserélnem kell-e a háztartási AC-típusú szivárgáskapcsolót?

• A frissítésnek a tényleges terhelésen kell alapulnia: Biztonsági veszély: Az AC típus nem vált ki a pulzáló/simább DC szivárgáshoz;
• A hamis utazás kockázata: A DC torzítás megakadályozhatja az AC típus visszaállítását vagy hamis utazását;
• Frissítési terv: Rendes helyesbítés, elektronikus készülékek → Cserélje ki típusú; Azok, amelyek simított DC vagy magas frekvenciájú eszközöket tartalmaznak → közvetlenül a B típusú használatával; A felső szintű főszivárgásvédelem továbbra is megtarthatja az AC-típust (vagy egy típust) a "szelektív osztályozás" biztosítása érdekében.
• Az új nemzeti standard töltési cölöpök 2025 óta 6 mA DC megfigyeléssel vannak felszerelve, és további telepítésre nincs szükség.
