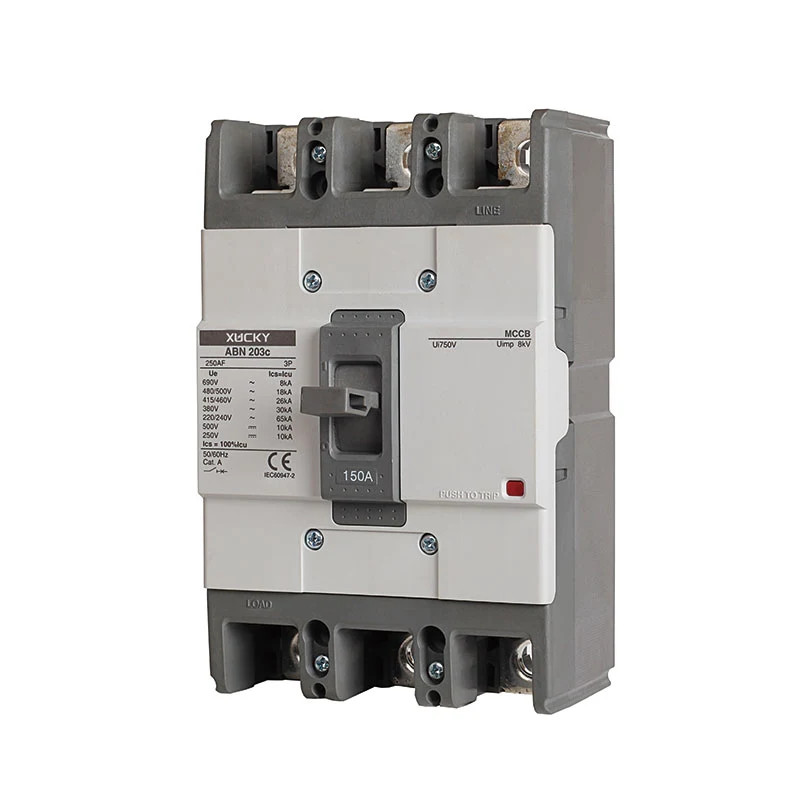

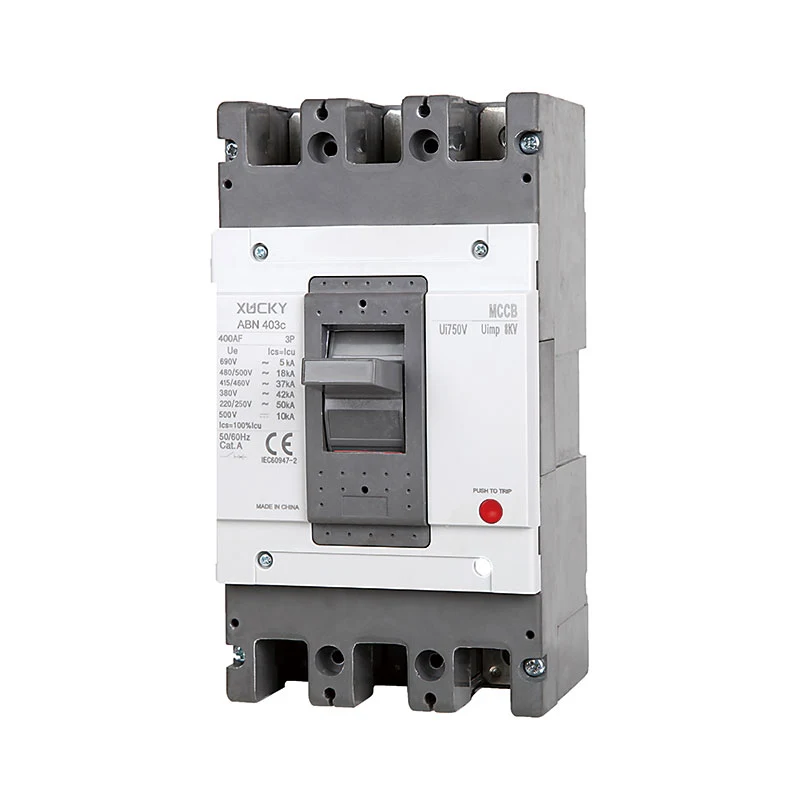

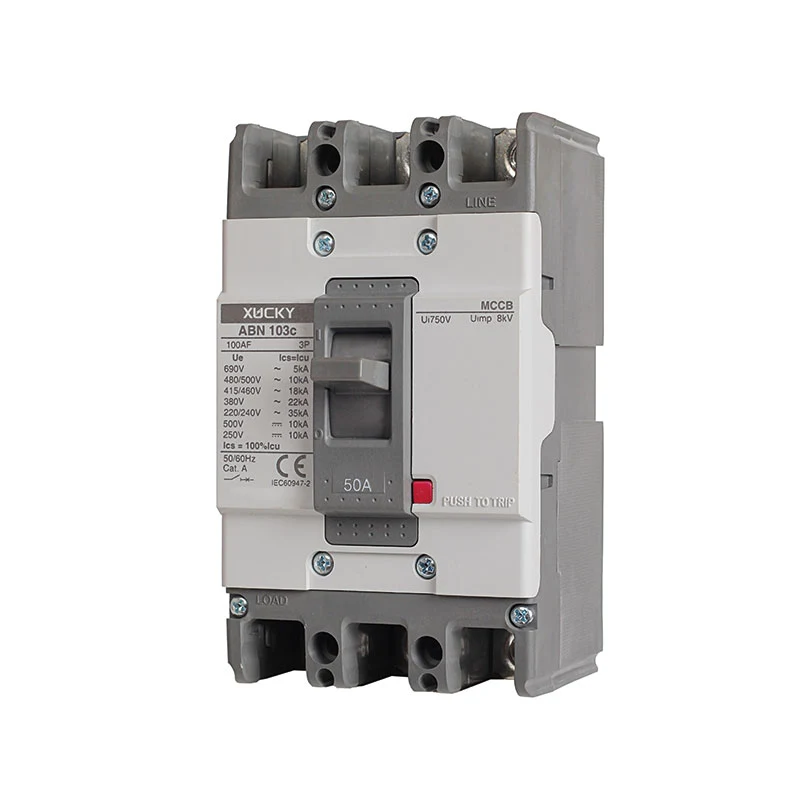

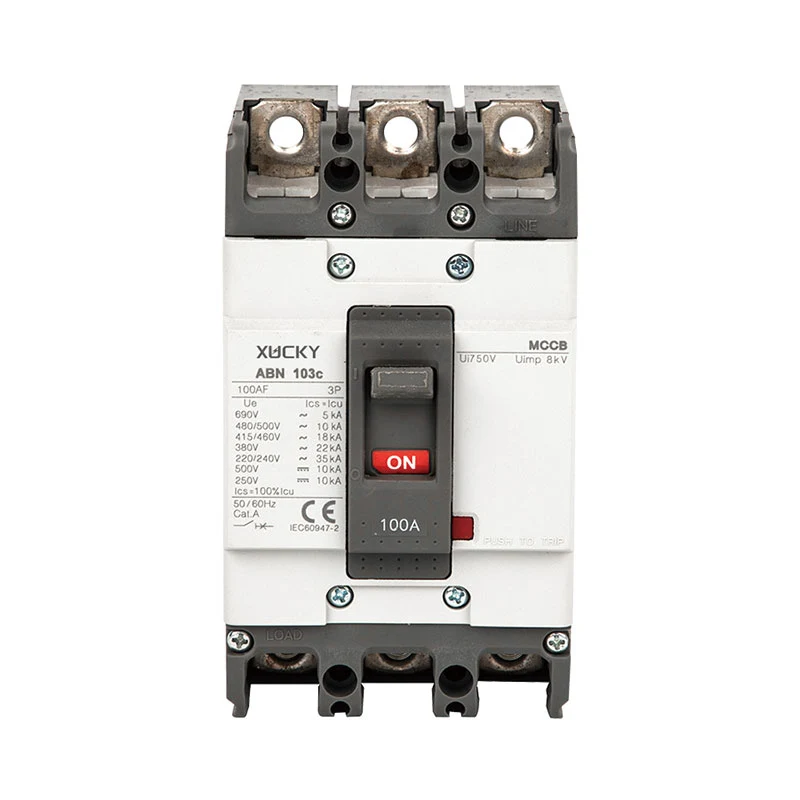

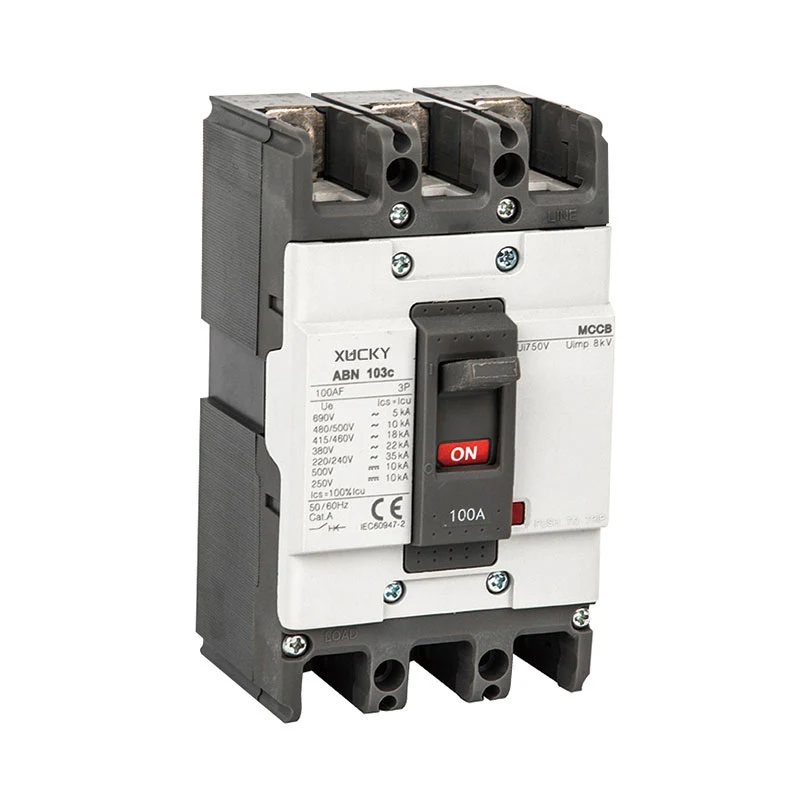

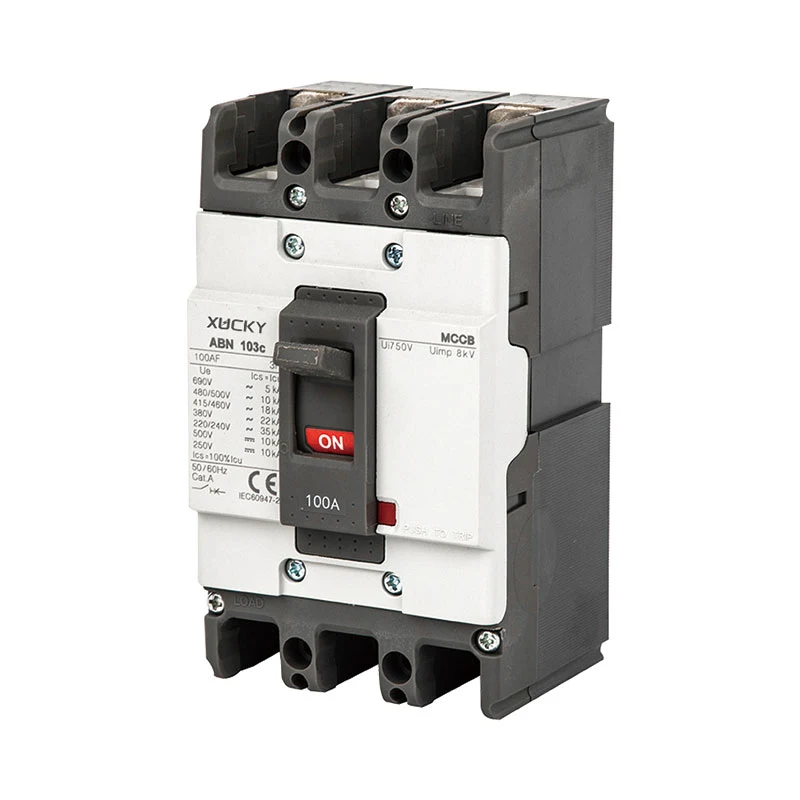

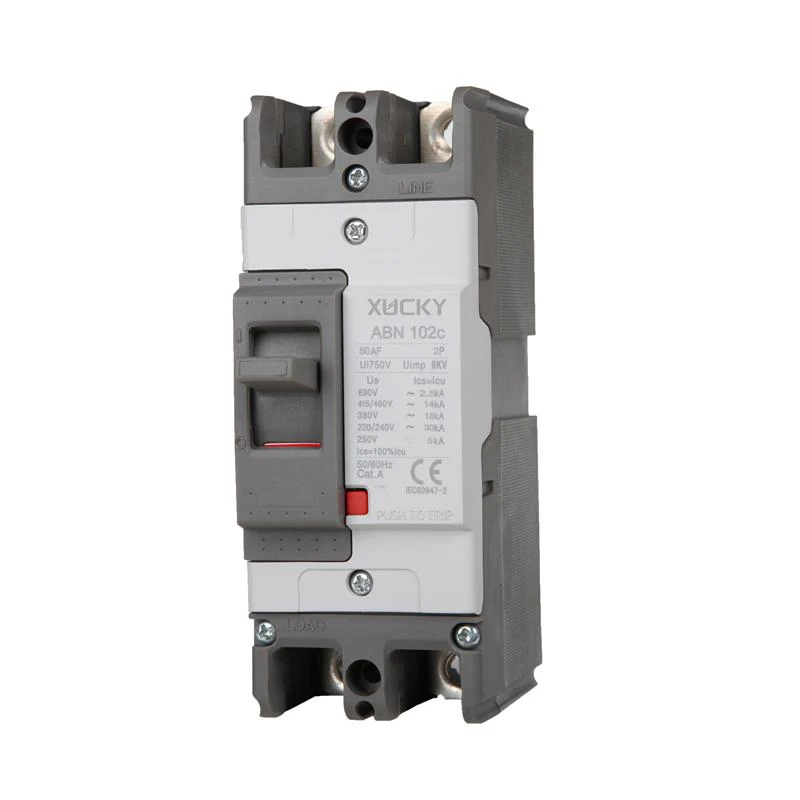

M8 öntött ház megszakító

A XUCKY Electric egy vezető kínai gyártó és exportőr, amely az ABN sorozatú MCCB-ként ismert M8-as öntött tokos megszakítókra szakosodott. Termékeink széles skálájával találkozhatunk ügyfeleink különféle igényeivel világszerte. A kiváló minőség, az innovatív technológia és a kiváló ügyfélszolgálat iránti elkötelezettségünk kiemeli iparágunkban.

Az M8 Molded Case Circuit Breaker vezetékek és ritkán indító motorok átalakítására használható. Rögzíthető olyan tartozékok felszerelésére is, amelyek védelmi funkcióval rendelkeznek a feszültségveszteség elkerülése érdekében, feszültség alatt. A termék csatlakoztatható előlappal és hátlappal, valamint kézi vagy motoros kezelőkészüléket is felszerelhet a távoli vezérléshez.

OF		50AF	100AF	250AF
Írja be		N-típusú	N-típusú	N-típusú
Típus és pólus	3-pólusú	ABN53C	ABN103C	ABN203C
Névleges áram, In	A	15.20.30.40.50	15.20.30.40.50.60.75.100	100.125.150.175.200.225.250
Névleges üzemi feszültség, Ue	AM(V)	690	690	690
	DC(V)	500	500	500
Névleges szigetelési feszültség, Ui	V	750	750	750
Névleges impulzusálló feszültség, Uimp	kV	8	8	8
Névleges rövidzárlati megszakítási kapacitás (Icu) kA (Sym), KSC8321, IEC 60947-2
AC	690V	2.5	5	8
	480/500V	7.5	10	18
	415/460V	14	18	26
	380V	18	22	30
	220/250V	30	35	65
DC	500V (3P)	5	10	10
	250V (2P)	5	10	10
Ics=%xIcu		100	100	100
Méretek (mm)	SzxMaxM	75x130x60 mm	75x130x60 mm	105x165x60 mm
	a	75	75	105
	b	130	130	165
	c1	60	60	60
	c2	64	64	64
	d	82	82	87
Súly, kg	Standard	0.7	0.7	1.2

Öntött tokos áramkör-megszakító minősítések

Az öntött házas megszakítók (MCCB) számos besorolással rendelkeznek, amelyek meghatározzák a teljesítményüket és a különböző alkalmazásokhoz való alkalmasságukat. Néhány főbb öntött ház megszakító besorolása a következőket tartalmazza:

• Névleges áram (in)az a túllépési érték, amikor a túlterhelés elleni védelem eléri a billenési pontját. Ezeket az értékeket az MCCB-ben módosíthatja.
• Névleges képkockaáram (Inm)az MCCB maximális kapacitásértéke, és meghatározza annak fizikai formáját.
• Névleges szigetelési feszültség (Ui)az a maximális áramerősség, amelyet az MCCB-k kezelni tudnak, amint azt az elvégzett tesztek igazolják. Ez nagyobb, mint a névleges üzemi feszültség, így használat közben biztonsági ráhagyást ad.
• Névleges üzemi feszültség (Ue)az MCCB szünetmentes üzemi feszültsége. Ez általában megegyezik a rendszerfeszültség szabványos szintjével vagy annak közelében.
• Üzemi rövidzárlati megszakító képesség (ICS)az a maximális hibaáram, amelyet az MCCB maradandó károsodás nélkül ki tud kapcsolni. A hiba kimaradása után tovább használhatja az MCCB-t, feltéve, hogy az nem lépi túl a határokat.
• Mechanikai élettartamAz a szám, ahányszor manuálisan működtetheti a készüléket, mielőtt az meghibásodik. Az elektromos élettartam az a becsült szám, amikor az MCCB kioldhat, mielőtt teljesen használhatatlanná válik.

Előnyök:

● Nagy teljesítmény: Az M8 ABN sorozat nagy megszakítóképességéről ismert, amely megbízható teljesítményt biztosít még súlyos meghibásodási körülmények között is.

● Tartósság: Kiváló minőségű anyagokból és fejlett gyártási folyamatokból készült megszakítók hosszú élettartamot és robusztus felépítést kínálnak.

● Biztonság: megfelelnek a nemzetközi biztonsági szabványoknak, így a felhasználók nyugalmat biztosítanak, ha tudják, hogy elektromos rendszereik védettek.

● Sokoldalúság: Alkalmazások széles körére alkalmas, beleértve az ipari, kereskedelmi és lakossági környezetet is.

● Költséghatékony: A hatékony tervezés és a megbízható működés segít csökkenteni az elektromos rendszer karbantartásával és az állásidővel kapcsolatos általános költségeket.
