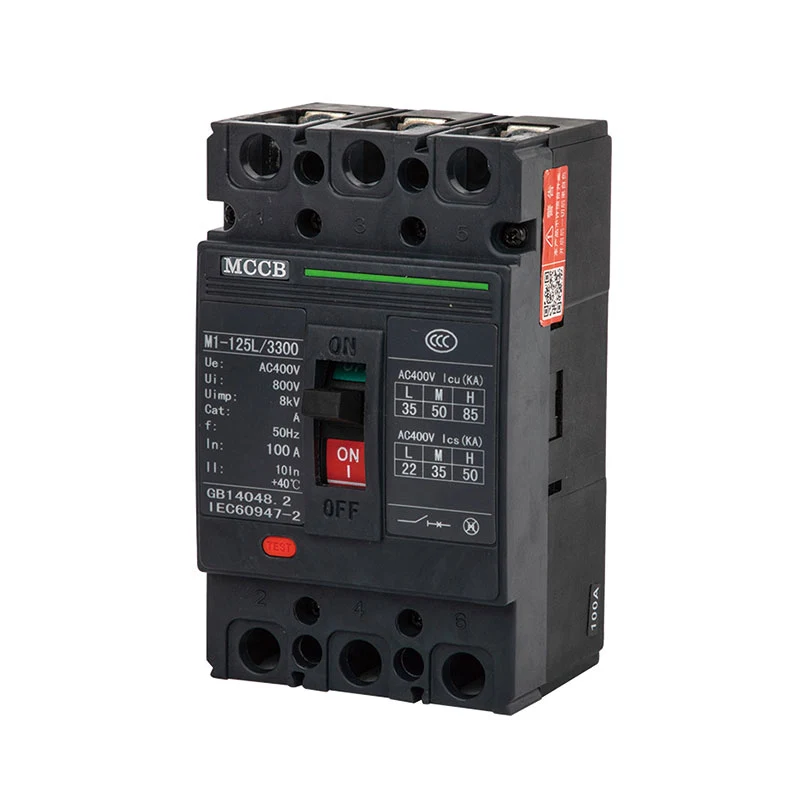

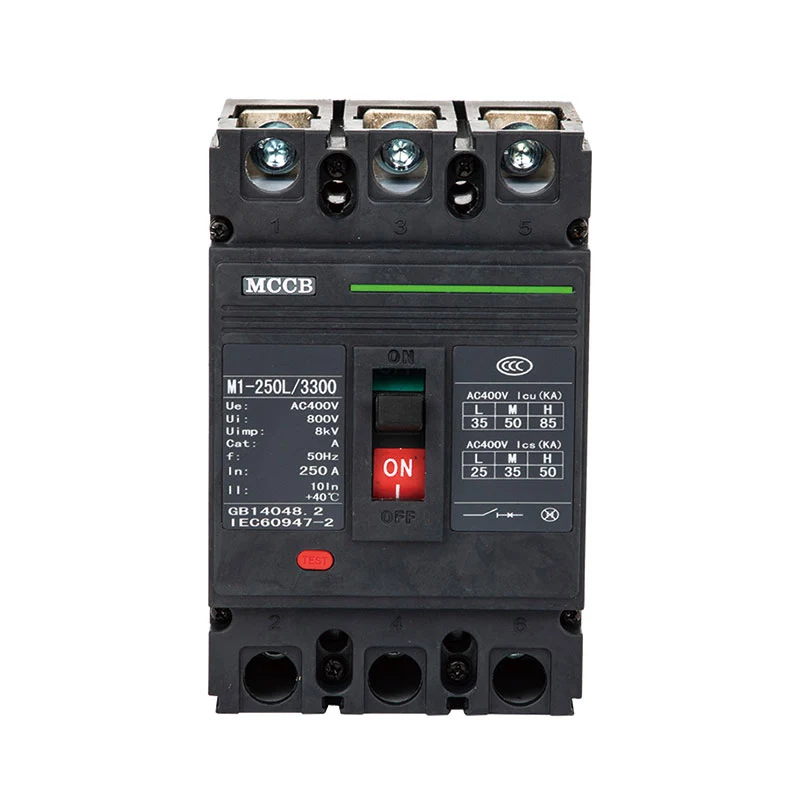

M13 öntött tok megszakító

Alkalmazási kör

A Xucky Electric egy nagy M13 öntött tok megszakító gyártója és szállítója Kínában. Sok éven át a moduláris elektromos terminál berendezésekre specializálódunk, termékeinknek jó ár -előnye van, és lefedi az európai és amerikai piacok nagy részét. Várjuk, hogy hosszú távú partnere legyen Kínában.

A megszakító besorolt ​​szigetelési feszültsége 800 V (500 V-os M13-63), alkalmas az AC 50Hz / 60Hz elosztó hálózatához, a 690 V-os névleges működési feszültséghez és az 1250A névleges áram eloszlásához, valamint az áramköri és energiaellátástól való megsérüléstől, hogy az Overload, a rövidzárlat, az alulálkás és az egyéb hibák által okozott. Szintén az áramkörök ritkán történő átalakításához és a motor ritkán elindításához és a túlterheléshez, a rövidzárlaton, feszültség alatt.

Az M13Circuit megszakító függőlegesen (függőleges) vagy vízszintesen (keresztirányú) szerelhető.

Az M13MCCB alkalmas az izolálásra, és a szimbólum "".

Az M13MCCB megfelel a standardnak: GB14048.2 "Alacsony feszültségű kapcsolóberendezések és vezérlőberendezések, 2. rész: megszakítók".

Modell és jelentés

Jegyzet:

A pólus szerint négy típust besorol:

A típusú: N-pólus túláram nélkül felszabadulási komponensek nélkül, és az N-Pole egészen csatlakoztatva van, és nem működik más három oszlopmal, hogy be- vagy kikapcsoljon;

B-típusú: N-pólus túláram nélküli felszabadulási komponensek nélkül, és az N-Pole más három oszlopkal működhet (N-Pole bekapcsolás a kikapcsolás előtt);

C típus: N-Pole rögzített, túláramú felszabadulási komponensekkel, és az N-Pole más három oszlopnál is működhet (N-Pole bekapcsolás a kikapcsolás előtt);

D-típusú: Az N-Pole rögzített, túláramú felszabadulási komponensekkel, és az N-Pole-t egész idő alatt csatlakoztatják, és nem működik a másik három oszlophoz, hogy be- vagy kikapcsoljon.

Cuvaring megszakító az elosztáshoz kód nélkül, megszakító a motorvédelemhez 2 -vel

Nincs kód a kezelés közvetlen működéséhez; P az elektromos működéshez; Z a fogantyú fordulásához.

Osztályozás a túláram kiadásának névleges árama szerint:

Az M13-63 MCCB kilenc: 6,10,16,20,25,32,40,50,63 a;

Az M13-100 MCCB kilenc: 16,20,25,32,40,50,63,80,100 A;

Az M13-225 MCC-nek hét: 100,125,140,160,180,200,225 a;

M13-400 MCCB öt: 225,250,315,350,400 A;

Az M13-630 MCC-nek három: 400 500,630 a;

Az M13-800 MCCB három: 630 700 800A;

Az M13-1250 MCC-nek három: 800,1000,1250A.

Megjegyzés: A 6A csak elektromágneses (pillanatnyi) típusú, nem ajánlott specifikációk.

A kábelezési módszer szerint: Vezetékek a deszka előtt, vezetékek a deszka hátulján, a táblán behelyezés típusa.

A túláram felszabadulási mintázat szerint: termodinamikai-elektromágneses (kettős) típusú, elektromágneses (pillanatnyi) típusú.

A ruházat szerint két típusú: ruhával vagy anélkül.

A ruházat magában foglalja a belső kiegészítőket és a külső kiegészítőket: A belső kiegészítők shunt kiadással, alulfeszültség-kiadással, kiegészítő kapcsolattartó és riasztási érintkezővel rendelkeznek. A külső kiegészítők a forgófogantyú működési mechanizmus, a tápellátás-vezérelt működési mechanizmus és így tovább.

A törési kapacitás szerint: L-szabvány törés típusa; M-másodperc magas törésű típus; H-magas törés típus

Normál működési feltételek

■ Környezeti levegő hőmérséklete: -5 ℃ ~ +40 ℃, és az átlagos hőmérséklet 24 órában +35 ℃ alatt van.

■ Magasság: A telepítési hely magassága nem haladja meg a 2000 m -et.

■ Légköri körülmények: A levegő relatív páratartalma a legmagasabb hőmérsékleten +40 ℃ nem haladja meg az 50%-ot; Az alacsony hőmérsékleten magasabb relatív páratartalom lehet. A maximális átlagos relatív páratartalom 90%, míg az átlagos havi minimális hőmérséklet +25 ℃, és figyelembe veszi a termék hőmérsékleti változásait a gél felületén.

■ Szennyezési fok: 3.

Fő műszaki paraméterek

Kirándulási mód és kiegészítő kód, az átlépési távolság vízszintes és függőleges telepítést tartalmaz.

A. 200 azt jelenti, hogy áramkör-megszakító elektromágneses felszabadulással; A 300 a termodinamikai+elektromágneses felszabadulást jelenti; és 000 azt jelenti, hogy az áramkör-megszakítót felszabadulás és belső kiegészítő nélkül.

B. 125, 250, 400, 2 pólusú termékek csak 210, 220, 230, 310, 320, 330.

C. Csak M13-63, M13-100, M13-225, M13-400, előre fizetett mérőszámú dedikált kiadással.

Fő műszaki mutató

Az 1. pont, a megszakító eloszlásának pillanatnyi műveletjellemző beállítási értéke 10in ± 20%, az M13-1250 7in ± 20%; A pillanatnyi művelet jellemzője A megszakító értéke a motorvédelemhez 12 hüvelyk ± 20%.

2., A megszakító névleges értéke a 2. táblázatban.

A 3. ábrán +40 ℃ környezeti hőmérsékleten a 3. táblázatban bemutatott túláram-felszabadulási hatás jellemzőinek megszakítója, a motorvédelem túláramának felszabadulási hatásainak megszakítója a 4. táblázatban található.

Az áramköri törés névleges értéke

Megjegyzés: A 2-Pole, 4-Pole Cirtors megszakítók, L, M, H-ra osztva, ugyanolyan törési indexük van, mint az M-Type.

A megszakítók inverz időmegszakításának jellemzői A túláram felszabadulása az energiaeloszláshoz, ha minden pólus egyszerre bekapcsol

A megszakító eloszlásának pillanatnyi művelet -jellemző beállítási értéke 10 hüvelyk ± 20%, és a megszakító pillanatnyi műveleti jellemző értéke a motorvédelemhez 12 hüvelyk ± 20%.

Az inverz idő megszakításának jellemzői a megszakítók túláramát a motorvédelem érdekében, ha minden pólus egyszerre bekapcsol.

A tényezők leereszkedési tényezői táblázata a hőmérsékleti változásokról

Vázlat és telepítési méretek

A vezetékek dimenziója a deszka előtt

A vezetékek dimenziója a tábla hátulján

A plug-in vezetékek mérete

A vezetékek dimenziója a deszka előtt

A vezetékek dimenziója a tábla hátulján

A plug-in vezetékek mérete

A vezetékek dimenziója a deszka előtt

A vezetékek dimenziója a tábla hátulján

A plug-in vezetékek mérete

A vezetékek dimenziója a deszka előtt

A vezetékek dimenziója a tábla hátulján

A plug-in vezetékek mérete

A vezetékek dimenziója a deszka előtt

A vezetékek dimenziója a tábla hátulján

A plug-in vezetékek mérete

A vezetékek dimenziója a deszka előtt

A vezetékek dimenziója a tábla hátulján

A plug-in vezetékek mérete

A vezetékek dimenziója a deszka előtt

A megszakítók kiegészítői

1. A megszakítók belső kiegészítője

1.1 Shunt Release

A shunt felszabadulásának névleges kontrollellátási feszültsége: AC50Hz, 230 V, 400; DC110V, 220 V, 24 V; Ha 70%~ 110%között van, megbízhatóan megszakíthatja a megszakítót.

Ha a shunt felszabadulásának névleges kontrollellátási feszültsége DC24V, a rézhuzal maximális hosszának meg kell felelnie a következő követelményeknek

Ha a fenti táblázat követelményei nem teljesülnek, akkor a következő ábra segítségével javasoljuk a shunt kioldó vezérlő áramkört tervezni

1.2 alulfeszültség felszabadulása

Amikor az áramellátási feszültség az alulfeszültség felszabadulására csökken, a tartomány 70–35% -a, az alulfeszültség felszabadulási megszakító megbízható törése; Ha az ellátási feszültség a névleges feszültség alsó feszültségének 35% alatt van, az alulfeszültség felszabadulása a megszakító megakadályozása érdekében zárva van; Ha az ellátási feszültség meghaladja az alulfeszültség felszabadulásának névleges feszültségének 85% -át, az alulfeszültség felszabadulása biztosítja, hogy a megszakító bezáródjon. Az alulfeszültség -kiadásokat AC50Hz, 230 V, 400 V értékre osztják.

Különleges megjegyzés: A megszakító alulfeszültség-felszabadulással, csak az alulfeszültségben, névleges feszültséggel, amely normálisan kinyílik és bezárhat.

1.3 előre fizetett méter dedikált kiadás

Az előre fizetett méter dedikált felszabadulásának névleges működési feszültsége AC230/50Hz, munkanormálisan képes (65% ~ 110%) UE tartományban. Amikor a CTRL levágásra kerül, a megszakító a 0,5s ~ 2s-t késlelteti.

1.4 A kiegészítő kapcsolatok és a riasztási érintkezők névleges értéke az 5. táblázatban

a. Kiegészítő érintkezés

b. Riasztási érintkezés

A riasztási névjegyek nem akkor hatnak, amikor a megszakító megnyílik és normálisan bezáródik.

2. Kiváló kiegészítő a megszakítók számára

2.1 Motor működési mechanizmus. A névleges értéket és kódot a 6. táblázat mutatja.

Megjegyzés: Miután az áramkör-megszakító elektromos működési mechanizmussal kiszabadul, az elektromos működési mechanizmusnak újra meg kell készítenie az áramkör-megszakító csatot, majd bezárhatja.

Az M13-63、100、225 elektromos működési mechanizmus (AC) megnyitásának és bezárásának alapdiagramja

Az M13-400、630、800、1250 elektromos működési mechanizmus (AC) megnyitásának és bezárásának alapdiagramja (AC)

2.2 A kézi működési mechanizmus telepítési mérete a 10. táblázatban

Az M13-63 ~ 800 fogantyú rögzítő lyukának diagramja

Az áramköri megszakító (mm) elektromos/kézi üzemeltetési mechanizmusának teljes magassága (a 12. táblázatban)

Gyors kiválasztási táblázat az M13 sorozat öntött tok megszakítója

Példa: M13-100L / 33102 63a azt jelenti, hogy az M13-típusú öntött tok megszakító, a keret névleges árama 100a, a törési kapacitás a szokásos típusú, a fogantyú működése, 3 oszlop, kettős felszabadulás, súgóval, a motorvédelemhez, a névleges áram 63a.

A kiválasztásnak, a telepítésnek, a használatnak összhangban kell lennie a termék kézikönyvével vagy a vonatkozó nemzeti szabványokkal.

MEGJEGYZÉS: A 4P megszakító N-pólus típusa oszlik A-típusú, B-típusú, amelyet nem határoztak meg a BTYPE-hez.
