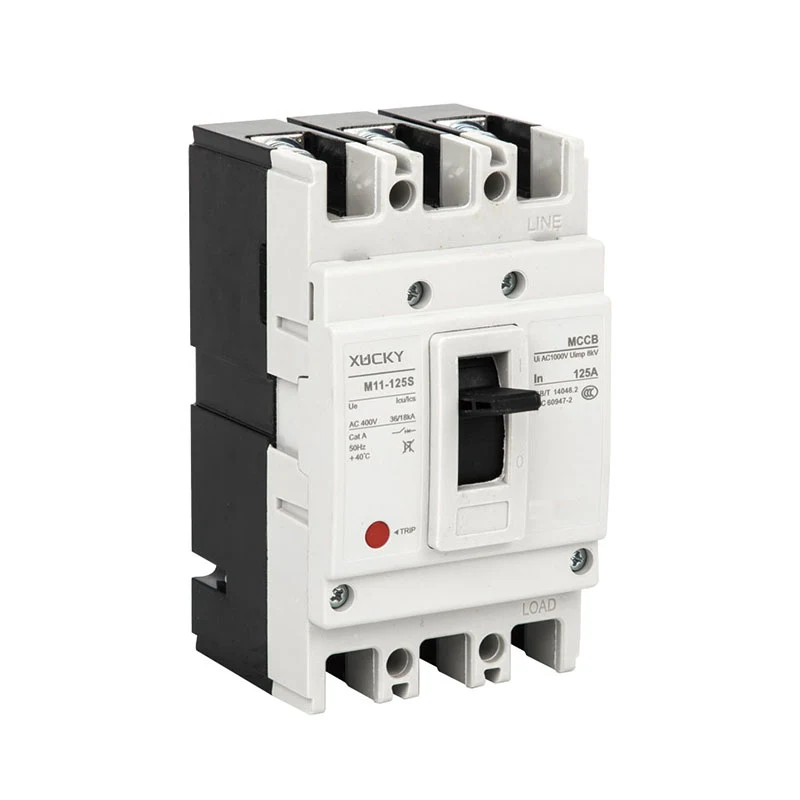

M11 öntött tok megszakító

A nagykereskedelmi M11 öntött tok -megszakító gyártója, az M11, az M11RT, az M11E és az M11EL megszakító sorozat új korszerűsített megszakítók, amelyeket a vállalat kutat és fejlesztett ki a hasonló nemzetközi termékek előnyeivel, valamint a hazai és a nemzetközi piacok igényeivel kombinálva.

Az 1000 V-ig terjedő szigetelési feszültség esetén a megszakító alkalmazható az AC50Hz elosztó rendszereire, a névleges 690 V-os működő feszültségre és a 10A-1250A-ból a névleges működési áramra, amelyet az elektromos energia eloszlására, az áramköröket és az energiafelhasználást megvédik a túlterhelés ellen, a rövidzárlat alatt vagy így tovább, a motoros és az alsó részétől is felhasználhatók.

Kis méretű, nagy törésű, rövid villogással stb., Ideális termék a felhasználók számára. Függőlegesen telepíthető vagy vízszintesen telepíthető.

Az M11DC sorozatú DC Moulded-Case megszakító (a továbbiakban megszakító) alkalmas a névleges feszültségű DC rendszerekhez, akár DC 1000 V-ig, és a névleges 10 ~ 800a-t, amelyet az elektromos energia energiájának elosztására, az áramkörök és az energiafelszerelések védelmére használnak a túlterhelés ellen, a rövid áramlást és az így tovább.

A termékeket felfelé és alulról vezetékekkel lehet táplálni, és polaritásmentes.

Ez megfelel az IEC 60947-2, GB14048.2 stb. Szabványoknak.

Termékjellemzők

1. funkció: Az aktuális korlátozó kapacitás

Az áramkorlátozás a rövidzárlat-áram növekedésének korlátozására utal a hurokban, és az M11 által védett hurokban a rövidzárlati áram és az áramköri I2T energia csúcsértéke sokkal kisebb lesz, mint a leendő érték.

U alakú rögzített érintkező

Az egyedi U alakú rögzített érintkezés elősegítő technológiát érhet el:

Az úgynevezett előzetes megszakítás technológia arra utal, amikor a rövidzárlati áram az érintkezési rendszeren keresztül áramlik, az U alakú rögzített érintkezés és a mozgó érintkező által generált elektromos energia kölcsönös exkluzív. Minél nagyobb a rövidzárlati áram, annál nagyobb az elektromos erő visszatükröződése, és egyszerre a rövidzárlati árammal együtt generálódik. Mielőtt az utazási hatás bekövetkezik, az elektrodinamikai visszatükröződő erő a rögzített és mozgó érintkezési elválasztást megteheti, az ív növelésével, hogy növelje a közöttük lévő egyenértékű ellenállást, hogy elérje a rövidzárlati áram növekedésének elnyomását.

2. funkció: Moduláris kiegészítők

◆ Tartozék: Ugyanazon keret megszakítóinak esetében egyenletes méretűek, függetlenül a törési kapacitástól és a névleges áramtól; tartozékok: A felhasználók szabadon képesek

◆ Válassza ki és bővítse a megszakítók funkcióit igényeik szerint

◆ A moduláris kiegészítők szigetelési funkcióval rendelkeznek, amely könnyen a forró vonalú működéshez és a telepítéshez.

3. funkció: Miniatürizált keret

5 keretméret: 125 típusú, 160 típusú, 250 típusú, 630 típusú, 800 típusú, 1250 típusú

Az M11 sorozat névleges árama 10a ~ 1250a

4. szolgáltatás: Contact Repulsion Device (szabadalmaztatott technológia)

A találmány által elfogadott műszaki rendszer:

Amint az az 1. ábrán látható, az új érintkezőkészülék főként rögzített érintkezésből, mozgó érintkezőből, 1. tengelyből, 2. tengelyből, tengelyből és rugókból áll;

Amikor a megszakító zárt állapotban van, a 2. tengely a rugós szög jobb oldalán működik; Ha a megszakítónak nagy hibája van, akkor a mozgó érintkezést az áram által generált elektromos visszatükröződésnek vetik alá, és az 1. tengely közepén forognak, amikor a 2. tengely a rugószög tetejére forog, a mozgó érintkezéssel, az érintkezést az érintkezési struktúra optimalizálásával gyorsan felfelé forog, és gyorsan megszakítja az áramkört.

5. szolgáltatás: Intelligence

A hálózati kommunikáció kényelmesebb. Dedikált kapcsolaton keresztül fér hozzá a Modbus kommunikációs rendszerhez. Az M11e / M11el kommunikációs funkcióval kiválaszthatja a kiegészítők megfigyelését az ajtó kijelzőjének, olvasásának, beállításának és vezérlésének megvalósításához.

Jellemző: Modulalizált ív -oltó rendszer

7. szolgáltatás: Egyesítés

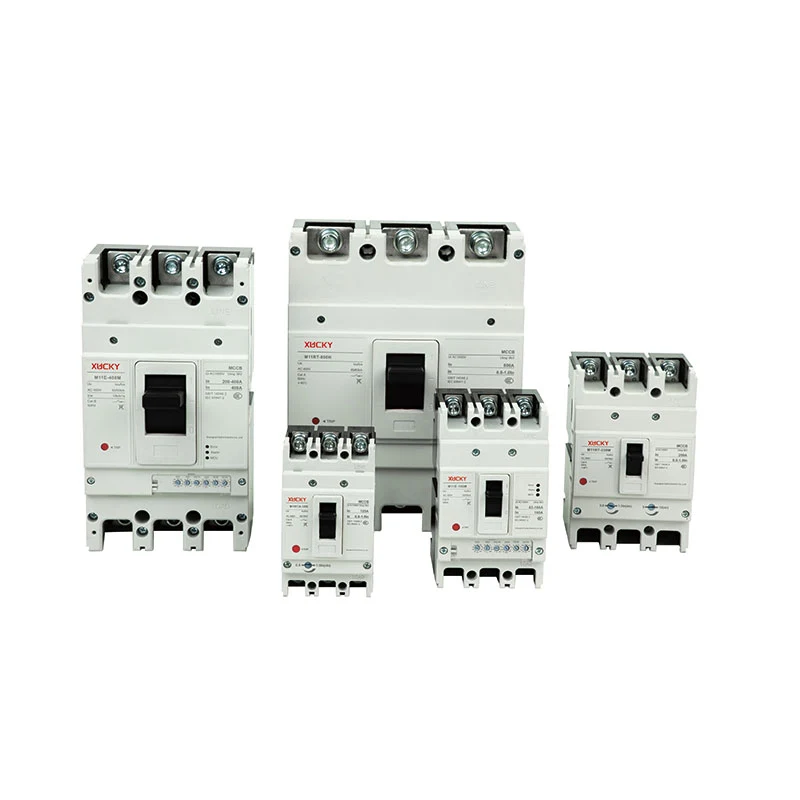

Az M11, az M11ly, az M11DC, az M11RT, az M11E és az M11EL hat sorozata azonos keretméret alatt azonos dimenzióval, telepítési méretekkel és megjelenési stílussal rendelkezik, amely teljesen egységes formatervezésű.

Környezeti és telepítési feltételek

◆ Magasság 2000 m -ig;

◆ A környezeti közepes hőmérsékletnek -5 -től +40 ℃ -en belül kell lennie ( +45 ℃ a tengeri termékeknél);

◆ Ez ellenáll a nedves levegőnek;

◆ Ez képes ellenállni a formák hatását;

◆ Ez ellenáll a nukleáris sugárzásnak;

◆ A maximális dőlés 22,5 ℃.

◆ Még mindig megbízhatóan működhet, ha a hajó normál rezgést tárgyal;

◆ T továbbra is megbízhatóan működhet, ha a termék tárgya a földrengésnek (4G).

◆ Azok a helyek, ahol a környező közeg mentes a robbanásveszélytől, és messze a gáztól vagy a vezetőképes portól, amely rontja a fémet vagy elpusztítja a szigetelést;

◆ Tartsa távol az esőtől vagy a havatól.

A megszakító alkotóelemei

Modellválasztási útmutató

● A megszakító felépíthető az alulfeszültség felszabadulásával, a shunt kiadásával, a kiegészítő érintkezőkkel, a riasztási érintkezőkkel, az elektromos működési mechanizmussal, a forgó üzemeltetési fogantyúval és más kiegészítőkkel.

● A megszakítónak a túlterhelés hosszú késleltetésű védelmi funkciói vannak, a rövidzárlat rövid késleltetése és a rövidzárlat azonnali védelme, a felhasználó beállíthatja a szükséges védelmi jellemzőket (a felhasználónak csak a DIP kapcsolót kell működtetnie a védelmi funkció paraméterek beállításaihoz).

● A megszakítónak földi hibája és termikus analóg védelmi funkciói vannak, az alarmok előtti jelzés előtti jelzés, a jelenlegi jelzés betöltése, a digitális áram elemzési technológiája, és magasabb szintű védelmet érhet el.

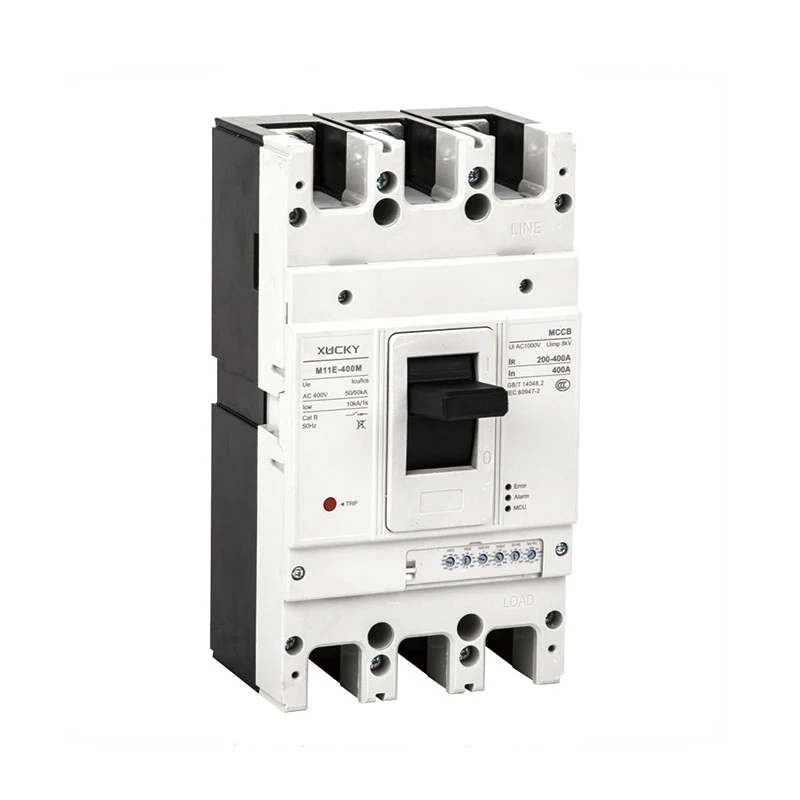

M11e elektronikus típusú MCCB műszaki adatlap
Keretáram (A)		160	250	400	630	1250
Modell		M11I-160H	M11I-250H	M11e-400h	M11-630h	M11I-1250H
Rúdszám		3, 4	3, 4	3, 4	3, 4	3, 4
Névleges áram (A)		16-32, 40-125,80-160	16-32,40-125,80-160,100-250	200-400	200-400,300-630	400-800 800-1250
Névleges feszültség (v)		AC400V
Névleges szigetelési feszültség (v)		AC1000V
Rövidzárlat-töréskapacitás (KA) ICU/ICS	AC400V	35/25	35/25	50/35	50/35	65/50
Működési ciklus száma	Elektromos élettartam	1500	1000	1000	1000	1000
	Mechanikai élet	7000	7000	4000	4000	4000
Vázlatos homályos (mm) A-B-C-CA
	3P	90-155-88-115	105-165-88-115	140-257-103-155	140-257-103-155	210-257-103-155
	4P	90-155-88-115	140-165-88-115	185-257-103-155	185-257-103-155	280-257-103-155
Súly (kg)	3P	1.8	2.1	5.5	5.7	5.7
	4P	2.3	2.6	7	7.5	7.5
Elektromos üzemi eszköz (MD)		●
Külső vezetés üzemeltetési fogantyú		●
Automatikus felszabadulás		Elektronikus típus

Panel és funkció leírás

Intelligens kiadási panel

A panel beállítási gombja az alábbiak szerint

● IR (A) ISD (X IR) II (X IR)

● IR: Túlterhelés Hosszú késleltetési kioldó beállítási áram; ISD: Rövidzárlatú rövid késleltetésű kilépési áram;

● II: rövidzárlatú pillanatnyi kioldási beállítási áram;

A REST paramétereket a gyári alapértelmezés szerint vagy a távoli kommunikáció állítja be, az alábbiak szerint

● TR: Túlterhelés Hosszú késleltetési idő, gyári alapértelmezett: 60 -as évek;

● TSD: rövidzárlat rövid késleltetési idő, gyári alapértelmezett: 0.1s;

● IP: Túlterhelés előtti riasztás beállítási áram, Gyári alapértelmezett: 0,85*IR;

Intelligens kommunikációs port (com)

Panel maradék aktuális védelemmel
