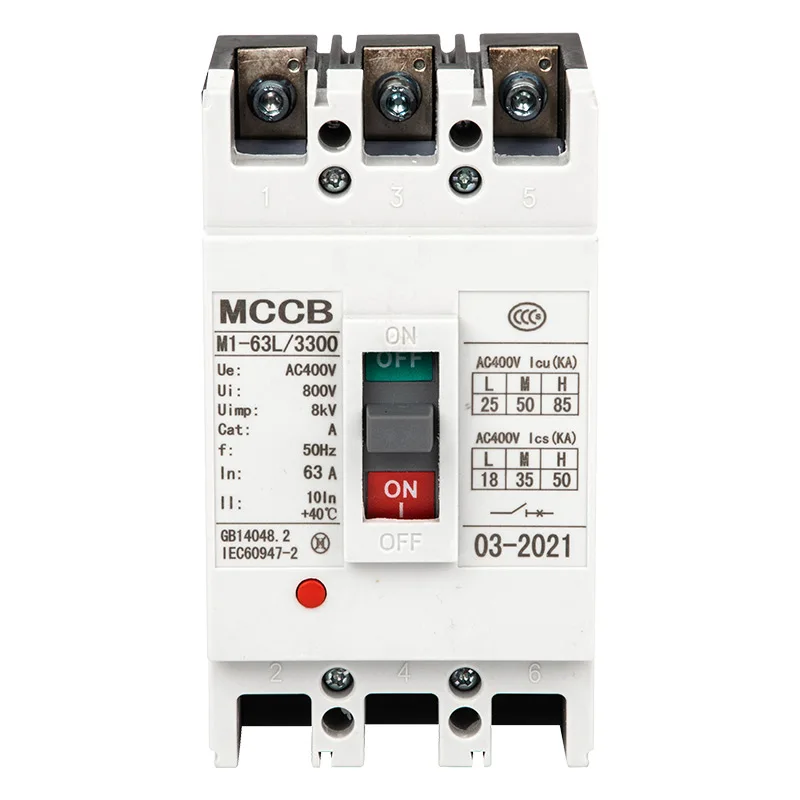

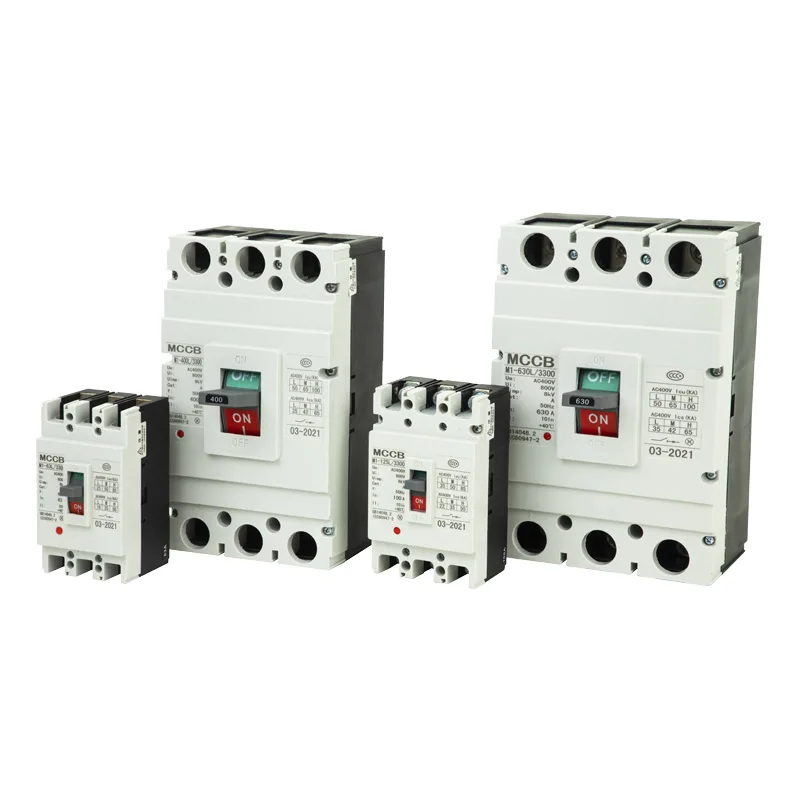

M1 Molded Case Circuit Breaker

A XUCKY Electric egy nagyszabású M1 öntött tokos megszakító gyártó és szállító Kínában. Évek óta a moduláris elektromos végberendezésekre szakosodtunk. Termékeink jó árelőnnyel rendelkeznek, és lefedik a legtöbb Dél-Amerika, Közel-Kelet, Afrika és Délkelet-Ázsia piacát. Bízunk benne, hogy hosszú távú partnere lehetünk Kínában.

Kérdés küldése

termékleírás

Alkalmazási kör

Az XUCKY Electric márka M1 Molded Case Circuit Breaker (M1, a továbbiakban: MCCB) új megszakítók, amelyeket a vállalat nemzetközi fejlett technológia felhasználásával tervezett és fejlesztett. A megszakítók a következő jellemzőkkel rendelkeznek: kompakt méret, nagy megszakítóképesség, rövid ívtávolság és rázkódásálló, ideális termékek szárazföldön vagy hajókon történő alkalmazásra. A megszakító névleges szigetelési feszültsége 800V (500V az M1-63-hoz), alkalmas AC 50Hz / 60Hz elosztóhálózatra, 690V névleges üzemi feszültség és 1250A névleges áramerősség elosztására, áramkör és teljesítmény védelmére. a berendezés túlterhelés, rövidzárlat, alacsony feszültség és egyéb hiba miatti károsodása ellen. Az áramkörök ritka átalakítása és a motor ritka indítása és túlterhelés, rövidzárlat, feszültség alatti védelem érdekében is.

Az M1 megszakító felszerelhető függőlegesen (függőlegesen) vagy vízszintesen (keresztirányban).

Az M1MCCB alkalmas az elkülönítésre, és a szimbólum a " ".

Az M1MCCB megfelel az IEC 60947-2 "kisfeszültségű kapcsoló- és vezérlőberendezések, 2. rész: megszakítók" szabványnak.

Modell és jelentés

Jegyzet:

A pólus szerint négy típust osztályoz:

A típus: N-pólus túláram-kioldó alkatrészek nélkül, és az N-pólus végig csatlakoztatva volt, és nem működik a másik három pólussal a be- és kikapcsoláshoz;

B-típus: N-pólus túláram-kioldó komponensek nélkül, és az N-pólus működhet a másik három pólussal (N-pólusú bekapcsolás kikapcsolás előtt);

C típus: túláram-kioldó alkatrészekkel rögzített N-pólus, és az N-pólus a másik három pólussal is működhet (N-pólusú bekapcsolás a kikapcsolást megelőzően);

D-típus: N-pólus túláram-kioldó alkatrészekkel van rögzítve, és az N-pólus végig csatlakoztatva volt, és nem működik a másik három pólussal a be- és kikapcsoláshoz.

Megszakító kód nélküli elosztáshoz, megszakító motorvédelemhez 2-vel

Nincs kód a közvetlen működtetéshez a fogantyúval; P elektromos működéshez; Z forgó fogantyúhoz.

Osztályozás a túláram kioldó névleges árama szerint:

Az M1-63 MCCB kilenc darabból áll: 6, 10, 16, 20, 25, 32, 40, 50, 63 A;

Az M1-100 MCCB kilenc feszültségű: 16, 20, 25, 32, 40, 50, 63, 80, 100 A;

M1-225 MCCB hét: 100, 125, 140, 160, 180, 200, 225 A;

Az M1-400 MCCB-nek öt darabja van: 225, 250, 315, 350, 400 A;

Az M1-630 MCCB három: 400, 500, 630 A;

Az M1-800 MCCB három: 630, 700, 800A;

Az M1-1250 MCCB-nek három van: 800, 1000, 1250A.

Megjegyzés: A 6A csak elektromágneses (pillanatnyi) típusú, nem ajánlott specifikáció.

A bekötési mód szerint: vezetékezés a tábla előtt, huzalozás a tábla hátulján, a tábla beillesztési típusa.

Túláram kioldási mintázat szerint: termodinamikai-elektromágneses (kettős) típus, elektromágneses (pillanatnyi) típus.

Az öltözéktől függően két típusa van: ruhával vagy anélkül.

A felszerelés belső és külső tartozékokat tartalmaz: A belső tartozékok söntkioldóval, feszültségcsökkenési kioldóval, segédérintkezővel és riasztóérintkezővel rendelkeznek. A külső tartozékok a forgó fogantyú működtető mechanizmusa, az elektromos meghajtású működési mechanizmus és így tovább.

Szakítóképesség szerint: L-szabványos töréstípus; M-második nagy töréstípus; H-magas töréstípus

Normál működési feltételek

■ Környezeti levegő hőmérséklet: -5 ℃~+40 ℃, és a 24 órás átlaghőmérséklet +35 ℃ alatt van.

■ Magasság: A telepítési hely magassága nem haladja meg a 2000 m-t.

■ Légköri viszonyok: A levegő relatív páratartalma a legmagasabb hőmérsékleten +40 ℃ nem haladja meg az 50%-ot; Alacsony hőmérsékleten magasabb lehet a relatív páratartalom. A maximális átlagos relatív páratartalom 90%, míg az átlagos havi minimumhőmérséklet +25 ℃, és vegyük figyelembe a termék hőmérsékletváltozásait a gél felületén.

■ Szennyezettségi fok: 3.

Fő műszaki paraméterek

Kioldási mód és tartozékkód, áttörési távolság vízszintes és függőleges telepítést tartalmaz.

Tartozék neve	Tartozék kód		Tartozék beszerelés és vezeték mód
	Azonnali aneous kiadás	Kettős kiadás	63A, 100A	63A, 100A, 225A, 400A		630A		800A	1250A
			2 pólusú	3 pólusú	4 pólusú	3 pólusú	4 pólusú	3 pólusú	3 pólusú
Tartozék nélkül	200	300
Riasztó kontaktus	208	308							——
Söntkioldás	210	310
Előre fizetett mérő dedikált kiadás	210Y	310Y
Segédérintkező	220	320
Feszültségcsökkenés kioldása	230	330
Söntkioldás	240	340	——
Segédérintkező	240Y	340Y
Söntkioldás	250	350	——		——		——		——
Feszültségcsökkenés kioldása	250Y	350Y
Két szett segédérintkezők	260	360	——
segédérintkező, Feszültségcsökkenés kioldása	270	370	——
Söntkioldás	218	318	——		——		——		——
Riasztó kontaktus	218Y	318Y
segédérintkező, Riasztó kontaktus	228	328	——						——
Feszültségcsökkenés kioldó, Riasztó kontaktus	238	338	——		——		——		——
Shunt kioldás, Segédérintkező	248	348	——		——		——		——
Riasztó kontaktus	248Y	348Y
Shunt kioldás, Feszültségcsökkenés kioldó, Riasztó kontaktus	258	358	——	——		——		——	——
Két készlet kiegészítő névjegyek, Riasztási kapcsolat	268	368	——						——
segédérintkező, Feszültségcsökkenés kioldó, Riasztó kontaktus	278	378	——

A. 200: elektromágneses kioldással rendelkező megszakító; 300 termodinamikai+elektromágneses kioldást jelent; a 000 pedig kioldó és belső tartozék nélküli megszakítót jelent.

B. 125, 250, 400, 2 pólusú termékeknél csak 210, 220, 230, 310, 320, 330.

C. Csak M1-63, M1-100, M1-225, M1-400 előre fizetett mérőműszer dedikált kiadással.

Fő műszaki index

1, Az elosztó megszakító pillanatnyi működési karakterisztikája beállítási értéke 10In±20%, M1-1250 7In±20%; A motorvédelmi megszakító pillanatnyi működési karakterisztikája beállított értéke 12In ± 20%.

2, A megszakító névleges értéke a 2. táblázatban.

3, +40 ℃ környezeti hőmérsékleten a 3. táblázatban látható megszakító az elosztó túláram-kioldó működési jellemzőihez, a motorvédelem túláram-kioldó működési jellemzőinek megszakítója a 4. táblázatban látható.

Az áramköri megszakítás névleges értéke

Modell	Pólus	Névleges áram (A)	Névleges üzemeltetési feszültség (V)	Névleges szigetelés feszültség (V)	Névleges végső rövidzárlati megszakítóképesség (Icu)			Flashover távolság (mm)
Modell	Pólus	Névleges áram (A)	Névleges üzemeltetési feszültség (V)	Névleges szigetelés feszültség (V)	Tesztfeszültség (V)	Icu (kA)	Ics (kA)	Flashover távolság (mm)
M1-63L	3	10, 16, 20, 25, 32, 40, 50, 63	400	500	400×1,10	25	18	0
M1-63M	3, 4	10, 16, 20, 25, 32, 40, 50, 63	400	500		50	35	0
M1-100L	3, 4	16, 20, 25, 32, 40, 50, 63, 80, 100	400	800		30	22	≤50
M1-100M	2, 3, 4					50	35
M1-100H	3					85	50
M1-100L	3, 4		690			10	5
M1-100M	2, 3, 4		690			20	10
M1-225L	3, 4	100, 125, 140, 160, 180, 200, 225	400	800		35	25
M1-225M	2, 3, 4					50	35
M1-225H	3					85	50
M1-225L	3, 4		690			10	5
M1-225M	2, 3, 4		690			20	10
M1-400L	3	225, 250, 315, 350, 400	400	800		50	35	≤100
M1-400M	3, 4					65	42
M1-400H	3					100	65
M1-400L	3		690			15	8
M1-400M	3, 4		690			20	10
M1-630L	3	400, 500, 630	400	800		50	35
M1-630M	3, 4					65	42
M1-630H	3					100	65
M1-630L	3		6910			15	8
M1-630M	3, 4		6910			20	10
M1-800M	3	630, 700, 800	400	800		75	50
M1-800H	3		400			100	65
M1-800M	3		4690			30	15
M1-1250	3	800, 1000, 1250	400	800		85	42
M1-1250	3	800, 1000, 1250	690	800		25	12.5

Megjegyzés: A 2 pólusú, 4 pólusú megszakítók, L, M, H típusokra osztva, ugyanolyan megszakítási indexűek, mint az M típusúak.

A megszakítók inverz idejű megszakító hatásának jellemzői túláram kioldása az áramelosztáshoz, amikor minden pólus egyidejűleg be van kapcsolva

Nem.	Tesztáram	I/In	Állítsa be az időt	Kezdeti állapot
1	Hagyományos kioldásmentes áram	1.05	2h (In>63A), 1h (In≤63A)	Hideg
2	Hagyományos kioldásmentes áram	1.30	2h (In>63A), 1h (In≤63A)	Közvetlenül az 1. teszt után

Az elosztó megszakító pillanatnyi működési karakterisztikája beállítási értéke 10In±20%, a motorvédelmi megszakító pillanatnyi működési karakterisztikája beállítási értéke 12In±20%.

A megszakítók inverz idejű megszakításának jellemzői túláram-kioldó motorvédelem érdekében, amikor minden pólus egyidejűleg be van kapcsolva

Nem.	I/In	Állítsa be az időt	Kezdeti állapot	Megjegyzés
1	1.0	> 2 óra	Hideg
2	1.2	≤2 óra	Közvetlenül az 1. teszt után
3	1.5	≤4 perc	Hideg	10≤n≤225
3	1.5	≤8 perc	Hideg	225 < in ≤ 630
4	7.2	4s≤T≤10s	Hideg	10≤In≤225
4	7.2	6s≤T≤20s	Hideg	225 < in ≤ 630

Inverz idővédelmi jelleggörbe

Hőmérsékletváltozások leértékelési tényezői táblázata

Modell/együttható/hőmérséklet	+40 ℃	+45 ℃	+50 ℃	+55 ℃	+60 ℃
M1-63	1	0.94	0.88	0.80	0.72
M1-100	1	0.95	0.89	0.84	0.76
M1-225	1	0.96	0.91	0.87	0.82
M1-400	1	0.94	0.84	0.80	0.73
M1-630	1	0.93	0.88	0.83	0.76
M1-800	1	0.93	0.88	0.83	0.76
M1-1250	1	0.88	0.83	0.79	0.76

Vázlat és beépítési méretek

a vezetékek mérete a tábla előtt

A kábelezés mérete a tábla hátoldalán

A dugaszolható vezetékek mérete

A vezetékek mérete a tábla előtt

Modell	H	H1	H2
M1-225L/2P	104	127	24
M1-225L/3P	86	110	24
M1-225M/3P	103	127	24
M1-225H/3P	103	127	24
M1-225M/4P	103	127	24
M1-225H/4P	103	127	24

A kábelezés mérete a tábla hátoldalán

A dugaszolható vezetékek mérete

A vezetékek mérete a tábla előtt

Modell	H	H1	H2
M1-400L/3P	-	-	-
M1-400M/3P	-	-	-
M1-400H/3P	-	-	-
M1-400L/4P	-	-	-
M1-400M/4P	-	-	-
M1-400H/4P	-	-	-

A kábelezés mérete a tábla hátoldalán

A dugaszolható vezetékek mérete

A vezetékek mérete a tábla előtt

Modell	H	H1	H2
M1-630M/3P	-	-	-
M1-630H/3P	-	-	-
M1-630M/4P	-	-	-
M1-630H/4P	-	-	-

A kábelezés mérete a tábla hátoldalán

A dugaszolható vezetékek mérete

A vezetékek mérete a tábla előtt

Modell	H	H1	H2
M1-800H/3P	-	-	-
M1-800H/4P	-	-	-

A kábelezés mérete a tábla hátoldalán

A dugaszolható vezetékek mérete

A vezetékek mérete a tábla előtt

Megszakítók tartozékai

1.A megszakítók belső tartozéka

1.1 Shunt kioldás

A söntkioldó névleges vezérlő tápfeszültsége: AC50Hz, 230V, 400; DC110V, 220V, 24V; 70% ~ 110% között megbízhatóan megszakíthatja a megszakítót.

Ha a söntkioldó névleges vezérlő tápfeszültsége DC24V, a rézhuzal maximális hosszának meg kell felelnie a következő követelményeknek

Névleges vezérlés

tápfeszültség Uc(DC24V)/Vezetőterület

1,5 mm²

2,5 mm²

100% Uc

85%Uc

150 m

100 m

250 m

160 m

Ha a fenti táblázat követelményei nem teljesülnek, ajánlatos a söntkioldó vezérlő áramkört a következő ábra szerint megtervezni

1.2 Feszültségcsökkenési kioldó

Amikor a tápfeszültség a tartomány 70-35%-ára csökken, a feszültség alatti kioldó megszakító megbízhatóan megszakad; ha a tápfeszültség a névleges feszültség alatt van. ha a tápfeszültség meghaladja a feszültségcsökkenési kioldó névleges feszültségének 85%-át, a feszültségcsökkenési kioldó biztosítja a megszakító zárását. Az alacsony feszültségű kioldók AC50Hz, 230V, 400V névlegesek.

Speciális megjegyzés: A megszakító feszültségcsökkenési kioldással, csak névleges feszültségű kisfeszültségnél, amely normálisan tud nyitni és zárni.

1.3 Előre fizetett mérő dedikált kiadása

Az előre fizetett mérő dedikált kioldásának Ue névleges üzemi feszültsége AC230/50Hz, normálisan (65% ~ 110%) Ue tartományban tud működni. Amikor a Ctrl le van kapcsolva, a megszakító 0,5-2 másodperccel késlelteti a nyitást. Az előre fizetett mérő dedikált kioldásának kapcsolási rajza

1.4 A segédérintkezők és a riasztóérintkezők névleges értéke az 5. táblázatban

Osztályozás

Hagyományos hőáram (Ith)

Névleges áram, amikor

AC 400V Igen (AC-15)

Névleges áram, amikor

DC 220V Ie (DC-13)

Segédérintkező

0.4

0.15

Riasztó kontaktus

0.3

0.15

a. Segédérintkező

b. Riasztó kontaktus

A riasztóérintkezők nem működnek, amikor a megszakító normálisan nyit és zár, a riasztóérintkezők csak szabad kioldás vagy hibakioldás után váltanak a normál nyitás és a normál zárás között.

2. Külső tartozék megszakítókhoz

2.1 A motor működési mechanizmusa. A névleges érték és kód a 6. táblázatban látható.

Kategória/Modell	M1-63. 125. 250	M1-400. 630. 800. 1250
Szerkezet típusa	Elektromágnes	Motor
AC feszültség kódja	AC50Hz, 230V, 400	AC50Hz, 230V, 400
DC feszültség kódja	DC 110V, 220V	DC 110V, 220V

MEGJEGYZÉS: Az elektromos működtetésű megszakító kioldása után az elektromos működtető mechanizmusnak újra be kell csattannia a megszakítót, majd zárni tud.

Az M1-63、100、225 elektromos működtető mechanizmus (AC) nyitásának és zárásának elvi diagramja

Az M1-400、630、800、1250 elektromos működtető mechanizmus (AC) nyitásának és zárásának elvi diagramja

2.2 A 10. táblázatban látható kézi működtetésű mechanizmus beépítési méretei

Az M1-63~800 fogantyú rögzítő furatának diagramja

A megszakító elektromos/kézi működtető mechanizmusának teljes magassága (mm) (a 12. táblázatban látható)

Modell	Az elektromos teljes magassága működési mechanizmus H	Beépítési méretek kézi működtető mechanizmus H
M1-63L	155	49
M1-63M/H	164	49
M1-100L	152	51
M1-100M/H	170	51
M1-225L	182	54
M1-225M/H	199	54
M1-400L/M/H	255	88
M1-630M/H	262	89
M1-800M/H	261	96
M1-1250H	290	103

Az M1 sorozatú öntött házas megszakító gyors kiválasztási táblázata

Megfelelő betűk	Funkció neve	A modellnek megfelelő funkció
a	A modell jellemzői	M1 öntött ház megszakító
b	Képkocka névleges aktuális kód	63A, 100A, 225A, 400A, 630A, 800A, 1250A
c	Megszakítási képesség jellemző kód	L-szabványos töréstípus; M-második nagy töréstípus; H-magas töréstípus
d	Üzemmód kódja	Nincs kód a fogantyú működéséhez; P elektromos működéshez; Z forgókar működtetéséhez
e	Pólus	2-két pólus; 3-három pólus; 4-négy pólus
f	Kiadás neve	2 Elektromágneses kioldó; 3 Dupla kioldás
g	Tartozék	00 Tartozék nélkül 08 Riasztás kontaktus 10 Söntkioldás 20 Segédérintkező 30 Feszültségcsökkenés kioldó 40 Söntkioldó, segédérintkező 50 Söntkioldó, feszültségcsökkenési kioldó 60 Két segédérintkezőkészlet 70 Segédérintkező, Feszültségcsökkenési kioldó 18 Söntkioldó, Riasztóérintkező 28 Segédérintkező, Riasztóérintkező 38 Feszültségcsökkenés kioldó, riasztó érintkező 48 Söntkioldó, Segédérintkező, Riasztóérintkező 58 Söntkioldó, Feszültségcsökkenési kioldó, Riasztóérintkező 68 Két segédérintkezőkészlet, riasztási érintkező 78 Segédérintkező, Feszültséghiány-kioldó, Riasztóérintkező 10Y előre fizetett mérő dedikált kiadás 40Y előre fizetett mérő dedikált kioldó, segédérintkező 50Y előre fizetett mérő dedikált kioldó, segédérintkező, feszültségcsökkenési kioldó 18Y előre fizetett mérő dedikált kioldó, riasztó érintkező 48Y előre fizetett mérő dedikált kioldó, segédérintkező, riasztó érintkező 58Y előre fizetett mérő dedikált kioldó, feszültségcsökkenési kioldó, riasztó érintkező
h	Alkalmazás	Nincs kód a terjesztéshez; 2 motorvédelemhez
i	Hagyományos termékek	Nincs kód; T átlátszó borítású termékekhez
j	Áramerősség	10, 16, 20, 25, 32, 63, 80, 100, 125, 160, 180, 200, 225, 250, 315, 350, 400, 400, 600, 700 00, 1250

Példa: M1-100L / 33102 63A jelentése: M1 típusú öntött házas megszakító, keret névleges áram 100A, megszakítóképesség szabványos, fogantyús működés, 3 pólus, dupla kioldó, söntkioldóval, motorvédelem, névleges áram 63A .

A kiválasztás, a telepítés és a használat összhangban kell legyen a termék kézikönyvével vagy a vonatkozó nemzeti szabványokkal.

Megjegyzés: Az N-pólusú 4P megszakító A-típusra, B-típusra van osztva, amely nincs megadva az alapértelmezett B-típusra.
