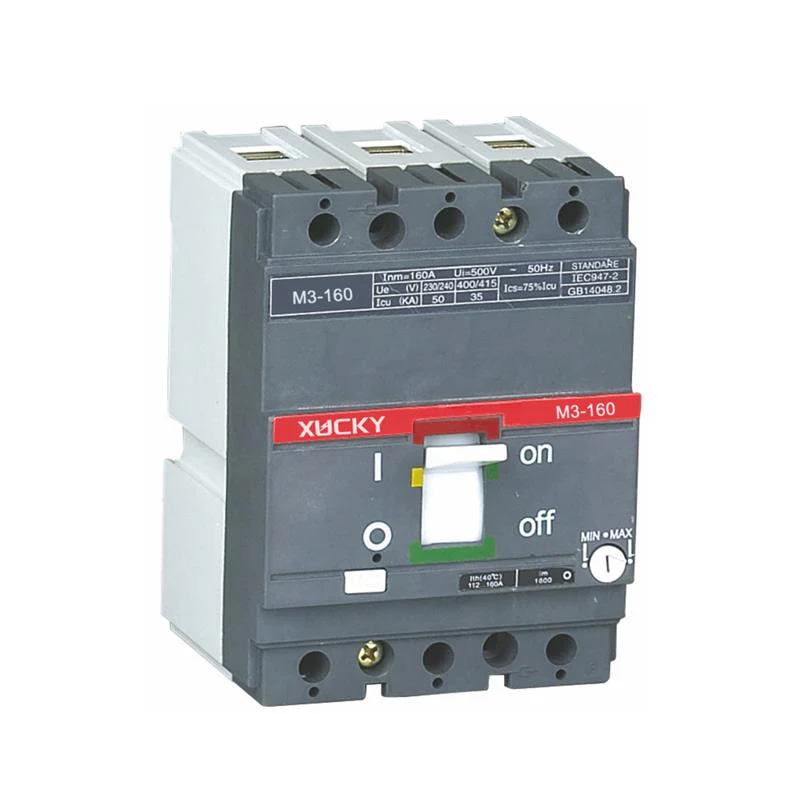

M3 öntött ház megszakító

A XUCKY Electric egy nagy M3-as öntött tokos megszakító gyártó és szállító Kínában. Hosszú évek óta a moduláris elektromos végberendezésekre szakosodtunk, termékeink jó árelőnyökkel rendelkeznek, és lefedik az európai és amerikai piacok nagy részét. Várjuk, hogy hosszú távú partnere lehessünk Kínában.

Kérdés küldése

termékleírás

Kína XUCKY Electric testreszabott 1P, 2P, 3P, 4P 400V/415V formázott házas megszakító kiváló minőségű ASTA, KEMA, SEMKO, CE, CB, ROHS tanúsítvánnyal.

Az M3 öntött házas megszakítók normál üzemmódban történő áramvezetésre és rövidzárlatok, túlterhelések, meg nem engedett ütődések, valamint az elektromos áramköri részek működési aktiválására és kioldására szolgálnak. 12,5-1600 A névleges áramonként 400 V-ra korlátozott üzemi feszültségű elektromos egységekben történő használatra tervezték.

Megfelelnek az EN 60947-1, EN 60947-2 szabvány követelményeinek

Hő-mágneses megszakítók:

Hővédelmi funkció: (Túlterhelés elleni védelemhez)

A hővédelmet biztosító bimetál két fém kombinációjából áll, amelyek hő hatására eltérő nyúlási együtthatóval rendelkeznek. A bimetál melegítésekor kisebb nyúlással hajlik a fém felé. Ily módon a megszakító mechanizmusának nyitását segítő bevágás felszabadul a megszakító letiltásához. A bimetál hajlítási sebessége egyenes arányban van a megszakítón áthaladó áram nagyságával. Mert az áramerősség növekedése a hő növekedését jelenti. Ily módon a megszakító túláramvédelmi funkcióját bimetál tölti be a névleges áramnál nagyobb terhelési áramoknál

Mágneses védelmi funkció (zárlatos védelemre)

A megszakító másik funkciója a csatlakoztatott áramkör rövidzárlat elleni védelme. Rövidzárlat léphet fel a fázisok egymással való érintkezése vagy a fázis-föld érintkezése következtében. Mivel rövidzárlat esetén nagyon nagy áram kell áthaladnia a kábeleken, ezért a hővédelem miatt a rendszerenergiát rövidebb idő alatt meg kell szakítani. A megszakítónak azonnali nyitást kell végrehajtania, hogy megvédje a csatlakoztatott terhelést. Az ezt a funkciót betöltő alkatrész egy mechanikus nyitómechanizmus, amely a rövidzárlati áram által alkotott mágneses terület által okozott mágnesezettséggel működik

Előnyök

● A segédeszközök egyszerű, független telepítése:

▷ Riasztó érintkező;

▷ Segédérintkező;

▷ Feszültségkioldás;

▷ Söntkioldás;

▷ Fogantyú működtető mechanizmusa;

▷ elektromos működtető mechanizmus;

▷ Plug-in eszköz;

▷ Kihúzó eszköz.

● Az egyes megszakítók szabványos készlete összekötő síneket vagy kábelsarukat, fázisleválasztókat, csavarokat és anyákat tartalmaz a szerelőpanelre való rögzítéshez.

● Speciális bilincs segítségével a 125 és 160 egységek DIN-sínre szerelhetők.

● Ezeknek a megszakítóknak a súlya és méretei 10-20%-kal kisebbek, mint a többi otthoni gyártó által javasoltak. Ez a tény kisebb dobozok és panelek felszerelését teszi lehetővé. Ezenkívül a kis méretek lehetővé teszik a régi megszakítók M3-ra cseréjét.

Alkalmazás

Az öntött házas megszakítók kisfeszültségű megszakítók. Kiszolgálják a kis felhasználók telepítési igényeit egészen a nagy ipari alállomásokig és az áramelosztó rendszerekig. Általában acélgyárakban, olajplatformokon, kórházakban, vasúti rendszerekben, repülőtereken, számítástechnikai központokban, irodaházakban, kongresszusi központokban, színházakban, felhőkarcolókban és más nagyméretű építményekben alkalmazzák.

Az M3 MCCB öntött házas megszakító elektromos paraméterei

hermális-mágneses fix típusú MCCB
	Modell	kód	Icu (Egyesült Királyság)	Ics (KA)	Névleges árambemenet	Ui(V)	Ue(V)	Pólus	Uimp (V)
1	M3-160	B	25	18.75	10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 - 125-160A	500V	230V	1P	10000
		N	36	27
2	M3-200	B	25	18.75	10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 - 125-160 (200)A	750V	400V	2P	10000
		N	36	27
3	M3-125	B	25	12.5	10 - 12,5 - 16 - 20 - 25 - 32 (30) - 40 - 50 - 63 (60) - 80 - 100 - 125A	750V	400V	3P / 4P	10000
		N	35	17.5
		S	50	37.5
4	M3-160	B	25	12.5	10-12,5-16-20-25-32-40-50-63-80-100-125-160(150)A	750V	400/415V	3P / 4P	8000
		N	35	26.25
		S	50	37.5
5	M3-250	N	35	26.25	63 - 80-100-125 - 160 (180) - 200 (225) - 250 (320)A	750V	400/415V	3P / 4P	8000
		S	50	37.5
		H	65	48.75
		G	85	51
6	M3-630 (400)	N	35	26.25	250 - 315 (350) - 400 - 500 - 630A	750V	400/415V	3P / 4P	8000
		S	50	37.5
		H	70	52.5
		G	85	52.5
7	M3-800	N	35	35	400-500-630 (700)-800-1000A	750V	400/415V	3P / 4P	8000
		S	50	37.5
		H	70	52.5
		G	85	52.5
8	M3-1600	S	65	50	800 -1000 - 1250 - 1600A	750V	400V	3P / 4P	8000

·Icu:O-t-CO teszt (O:Nyitott manőver,CO:Close-Open manőver,t:Várakozási idő)

·Ics: O-t-CO-t-CO teszt (O: nyitott manőver, CO: zárás-nyitás manőver, t: várakozási idő)

BE/I helyzet: Azt jelzi, hogy a megszakító érintkezői zárva vannak. Ebben a helyzetben a megszakító kar a felső helyzetben van

KIOLDÁS helyzet: Azt jelzi, hogy a megszakító bármilyen hiba (túlterhelés vagy rövidzárlat) miatt nyitva van. Ebben az esetben a megszakító kar a BE és KI helyzetek közötti középső helyzetben van. Annak érdekében, hogy a kioldó helyzetben lévő megszakítót ON helyzetbe állítsa; nyomja le a megszakító kart az OFF jelnek megfelelően

A megszakítót "kattanó" hanggal kell beállítani. Ezt követően húzza meg a kart az ON jelzés szerint a megszakító zárásához

OFF/0 Pozíció: Azt jelzi, hogy a megszakító érintkezői nyitva vannak. Ily módon a megszakító kar az alsó helyzetben van.

M3 MCCB öntött házas megszakító fizikai paraméterei

Kategória (EN 60947-2/IEC 60947-2)				Kitartás
Modell	Pólus	Dielektromos tulajdonság (V)	lonizációs távolság (mm)	Összes ciklus	Elektromos élettartam	Mechanikai élettartam	Fő áramkör	Segédkör
M3-160	1P	2500	≤30/0	20000	3000	17000	A/0	AC-15
M3-200	2P	2500	≤30/0	15000	2500	12500	A/0	AC-15
M3-125	3P / 4P	2500	≤30/0	8000	1000	7000	A/0	AC-15
M3-160	3P / 4P	3000	≤30/0	8000	1000	7000	A/0	AC-15
M3-250	3P / 4P	3000	≤30/0※	8000	1000	7000	A/B	AC-15
M3-630 (400)	3P / 4P	3000	≤60/0※	5000	1000	4000	A/B	AC-15
M3-800	3P / 4P	3000	≤80/0※	5000	1000	4000	A/B	AC-15
M3-1600	3P / 4P	3000	≤80/0※	3000	500	2500	A/B	AC-15

Az MCCB öntött házas megszakító mérete

Modell	Pólus	Vázlat mérete (LXWXH)
M3-160	1P	120x30x70 mm
M3-200	2P	120x60x70mm
M3-125	3P	120x76x70 mm
M3-125	4P	120x101x70 mm
M3-160	3P	120x90x70mm
M3-160	4P	120x120x70 mm
M3-250	3P	170x105x103,5 mm
M3-250	4P	170x140x103,5 mm
M3-630 (400)	3P	254x140x103,5 mm
M3-630 (400)	4P	254x184x103,5 mm
M3-800	3P	268x210x103,5 mm
M3-800	4P	268x280x103,5 mm
M3-1600	3P	410x210x138,5 mm
M3-1600	4P	410x280x138,5 mm
