XUCKY ElectricXUW1 légköri megszakítóegyre többször hivatkoznak rá a modern energiabiztonsági tervezésben, ahol az elektromos tűzmegelőzés kritikus kérdéssé vált a sűrű ipari és kereskedelmi környezetben. Az olyan létesítményekben, mint a gyártási szintek, elosztóközpontok és sokemeletes épületek, az elektromos hibák gyorsan eszkalálódhatnak, így a gyors leválasztás és a rendszer stabilitása elengedhetetlen a kockázatok és az állásidő csökkentése érdekében.
Ahelyett, hogy csak a berendezés szerkezetére összpontosítanánk, sokkal értelmesebb megérteni, hogyan viselkednek a védelmi rendszerek valódi elektromos rendellenességek esetén. Az Air Circuit Breaker e működési valóság köré készült, és a hibaészlelési logikát, a gyors megszakítási képességet és a többrétegű védelmi beállításokat ötvözi, amelyek az elektromos zavar típusától és súlyosságától függően eltérően reagálnak.
Az elektromos tüzek ritkán keletkeznek egyetlen drámai meghibásodásból. Általában az áramkörök fokozatos feszültségéből vagy észrevétlen, idővel felhalmozódó rendellenességekből alakulnak ki.
A legtöbb közepes és nagyméretű áramelosztó rendszerben a következő feltételek a leggyakrabban hozzájárulnak:
- Túlterhelés, amelyet a berendezés túlzott egyidejű használata okoz
- Rövidzárlat a szigetelés meghibásodása vagy a vezetékek meghibásodása miatt
- Földelési hibák, amelyek nem kívánt áramutakat okoznak
- A vezérlés stabilitását befolyásoló feszültségcsökkenési feltételek
- Laza csatlakozások helyi hőt termelnek
Ezen feltételek mindegyike hőfelhalmozódást okozhat, és ha a védelmi reakció késik, jelentősen megnő a szigetelés begyulladásának kockázata.
Ebben az összefüggésben a gyors és szelektív leválasztás kulcsfontosságú követelmény lesz, nem pedig opcionális funkció.

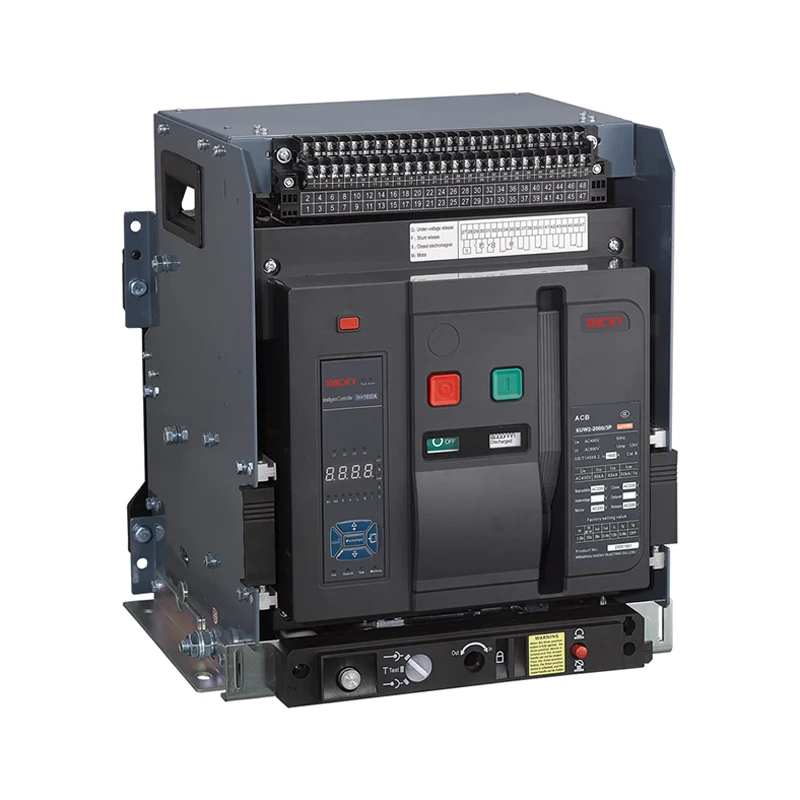

Az XUW1 Air Circuit Breaker egy többrétegű érzékelő és megszakító rendszer köré épül. Ahelyett, hogy egyetlen rögzített módon reagálna, a védelmi viselkedést az áram típusa, nagysága és időtartama alapján módosítja.
A védelmi rendszer általában a következőket tartalmazza:
- Hosszú késleltetésű védelem tartós túlterhelés esetén
- Rövid késleltetés elleni védelem köztes hibákra
- Azonnali reagálás súlyos rövidzárlatokra
- Földhiba-észlelés a szivárgással kapcsolatos kockázatokhoz
Ezek a szakaszok együttesen biztosítják, hogy a kisebb ingadozások ne okozzanak szükségtelen leállásokat, miközben a súlyos hibákat azonnal elkülönítik.
A modern elosztó hálózatok gyakran megkövetelik az eszközök közötti kommunikációt. A megszakító támogatja az állítható beállításokat és felügyeleti funkciókat, amelyek lehetővé teszik a kezelők számára a védelmi küszöbök meghatározását a terhelési jellemzők alapján. Ez az alkalmazkodóképesség segít fenntartani a folytonosságot kritikus környezetekben, például kórházakban, adatközpontokban és gyártósorokon.
Ebben a szakaszban az Air Circuit Breaker szerepe nyilvánvalóbbá válik, különösen azokban a rendszerekben, ahol több megszakító közötti szelektív koordináció szükséges ahhoz, hogy csak az érintett szakaszt izolálják.
Annak megértéséhez, hogy a védelem hogyan jelent valós biztonságot, hasznos a válaszadási viselkedést gyakorlati eredményekre bontani.
| Elektromos hiba típusa | Észlelési módszer | Breaker Response | Biztonsági eredmény |
| Túlterhelés | Az áram idővel meghaladja a névleges küszöbértéket | Hosszú késleltetésű utazás | Megakadályozza a kábelek túlmelegedését |
| Rövidzár | Hirtelen erős áramcsúszás | Azonnali utazás | Megállítja az ív- és tűzgyulladás kockázatát |
| Földelési hiba | Szivárgó áram észlelése | Ellenőrzött lekapcsolás | Csökkenti az áramütés és tűzveszélyt |
| Feszültségcsökkenés | Feszültségesés figyelése | Kioldott kiadás | Védi a berendezés stabilitását |
Ez a többrétegű válaszstruktúra biztosítja, hogy a különböző hibatípusokat megfelelő időzítéssel kezeljék, ahelyett, hogy egy mindenre alkalmas leállítást alkalmaznának.
A modern infrastruktúrában az elektromos elosztás nem korlátozódik egyetlen helyiségre vagy rendszerre. Ehelyett több emeletet, integrált automatizálási rendszereket és folyamatosan működő berendezéseket ölel fel.
A magas épületekben az áramot függőlegesen osztják el a felszállókon keresztül. Egy szakasz hibája több emeletet is érinthet, ha nem választják le gyorsan. Egy olyan eszköz, mint az Air Circuit Breaker, segít lokalizálni a hibákat, csökkentve a széles körű leállások vagy a lépcsőzetes meghibásodások kockázatát.
Termelési környezetben a hirtelen leállások ugyanolyan zavaróak lehetnek, mint maguk az elektromos hibák. Ezért a védelmi rendszerektől gyorsnak és szelektívnek kell lenniük. Ez az egyensúly elengedhetetlen a működés folytonosságának fenntartásához, miközben továbbra is a biztonságot helyezi előtérbe.
A védelmi görbék finomhangolásának képessége lehetővé teszi a mérnökök számára, hogy a megszakító viselkedését a valós terhelési profilokhoz igazítsák, ahelyett, hogy rögzített feltevésekre hagyatkoznának.
Az elektromos védőberendezéseknek egyenletesen kell működniük normál és szélsőséges körülmények között is. Emiatt a tervellenőrzés általában olyan nemzetközileg elismert szabványokat követ, mint az IEC 60947-2 és a GB 14048.2.
A tesztelési folyamat általában a következőket tartalmazza:
- Hőállósági vizsgálat tartós terhelés mellett
- Rövidzárlati megszakítási teljesítmény ellenőrzése
- Mechanikai tartóssági kerékpáros tesztek
- Környezeti alkalmazkodási ellenőrzések hőmérséklet- és páratartalom-ingadozások mellett
- Szigetelés és dielektromos szilárdság felmérése
Ezek a tesztek biztosítják, hogy a teljesítmény stabil maradjon még akkor is, ha a környezeti feltételek megváltoznak, például magas páratartalom vagy magas tengerszint feletti magasság esetén.
A XUW1 légköri megszakítóEzeket a követelményeket szem előtt tartva tervezték, különösen olyan elosztó hálózatokhoz, amelyek akár 660 V–690 V-os rendszereket is működtetnek, nagy áramtartományban.
Az elektromos rendszerek telepítése nem ellenőrzött laboratóriumi körülmények között történik. Olyan környezetben kell működniük, ahol a hőmérséklet, a porexpozíció és a páratartalom erősen változó.
A tipikus működési paraméterek a következők:
- Környezeti hőmérséklet tartomány -5°C és +40°C között
- 2000 méteres magasságig
- Relatív páratartalom akár 90% nem kondenzáló körülmények között
- Ipari környezethez megfelelő védelmi szint
- Rugalmas beépítési lehetőség fix vagy fiókos konfigurációkban
Ezek a paraméterek biztosítják, hogy a védelmi viselkedés konzisztens maradjon a helykülönbségektől függetlenül, akár városi infrastruktúrában, akár távoli ipari övezetekben.
Ezenkívül a kommunikációra kész interfészek lehetővé teszik az automatizált megfigyelőrendszerekbe történő integrációt, támogatva a modern elektromos hálózatok központosított vezérlési stratégiáit.
A gyakorlati viselkedés jobb megértése érdekében fontoljon meg egy egyszerűsített forgatókönyvet az elosztószekrényben:
- A motor terhelése fokozatosan a névleges áramerősség fölé emelkedik
- A megszakító érzékeli a tartós túlterhelést
- A hosszú késleltetésű védelem elindítja az időzítési ciklust
- Ha a terhelés továbbra is fennáll, vezérelt kioldás történik
- A közeli áramkörök nem érintik a szelektív koordináció miatt
Egy másik forgatókönyvben, amely rövidzárlattal jár:
- Hirtelen áramlökést észlel
- Azonnali védelem ezredmásodperceken belül aktiválódik
- Az ívképződés megszakad, mielőtt tartós hő fejlődik
- A tápellátás csak az érintett ágra van leválasztva
Ezek a reakcióminták azt mutatják, hogy a réteges védelmi logika hogyan csökkenti az elektromos tűz eszkalációjának valószínűségét.
Ahogy az elektromos infrastruktúra automatizáltabbá válik, a védelmi eszközök többé nem önálló alkatrészek. Mostantól kölcsönhatásba lépnek a megfigyelőrendszerekkel, a távvezérlő platformokkal és a prediktív karbantartási eszközökkel.
Az Air Circuit Breaker kommunikációs képességgel és konfigurálható védelmi paraméterekkel támogatja ezt az átállást. Ez lehetővé teszi a rendszertervezők számára, hogy a statikus tervezési feltételezések helyett a valós idejű üzemi adatokhoz igazítsák az elektromos védelmi viselkedést.
Az összetett villamosenergia-hálózatok elektromos tűzmegelőzése nagymértékben függ attól, hogy a hibákat milyen gyorsan és pontosan azonosítják és izolálják. A réteges védelmi logika, az adaptálható konfiguráció és a szabványosított tesztelési megfelelőség révén aXUW1 légköri megszakítóstrukturált szerepet játszik az elosztás biztonságának fenntartásában az igényes környezetekben. Az XUCKY Electric tágabb mérnöki megközelítésén belül gyakorlati választ jelent a modern elektromos kockázati feltételekre mind az ipari, mind a sokemeletes alkalmazásokban.
