RCBO elektronikus típus

Műszaki adatok

◆ Szabvány: IEC61009 -1

◆ Védelem: Földzárlat és túláram

◆ Névleges áram. In: 3, 6, 10, 16, 20, 25, 32, 40, 50, 63, 80A

◆ Működési,In: 30, 100, 300mA

◆ Névleges hibaáramú gyártási és megszakítási kapacitás I△m: 500A

◆ Névleges maradék áram I △ nem: 0,5IAn

◆ Névleges szigetelési feszültség Ui: 250V

◆ Névleges impulzusálló feszültség Uimp: 4000V

◆ Pólusok száma: 2P(1P+N),4P(3P+N)

◆ Névleges feszültség: 2P 240/415VAC, 4P 415VAC

◆ Maradékáram kikapcsolási ideje: < 0,1 mp.

Az utazás típusa:

◆ Földzárlat: Elektronikus/elektromágneses kioldó

◆ Túláram: Hőmágneses

◆ Megszakítóképesség: 6kA

◆ Elektromos tartósság: 2000 művelet

◆ Védettség: IP20

◆ Rögzítés: 35 mm-es DIN-sínre

◆ Szélesség: 17,5 mm oszloponként

◆ Terminál: Pin típusú

A maradékáram törési ideje

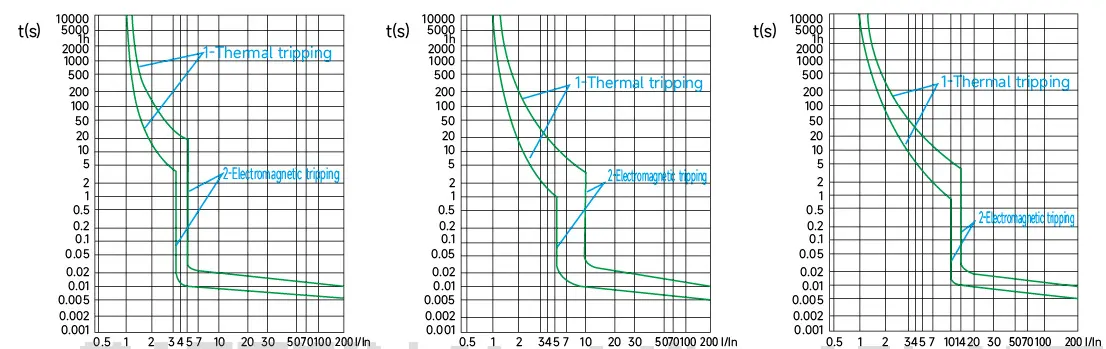

Karakterisztikus görbe

Vezeték

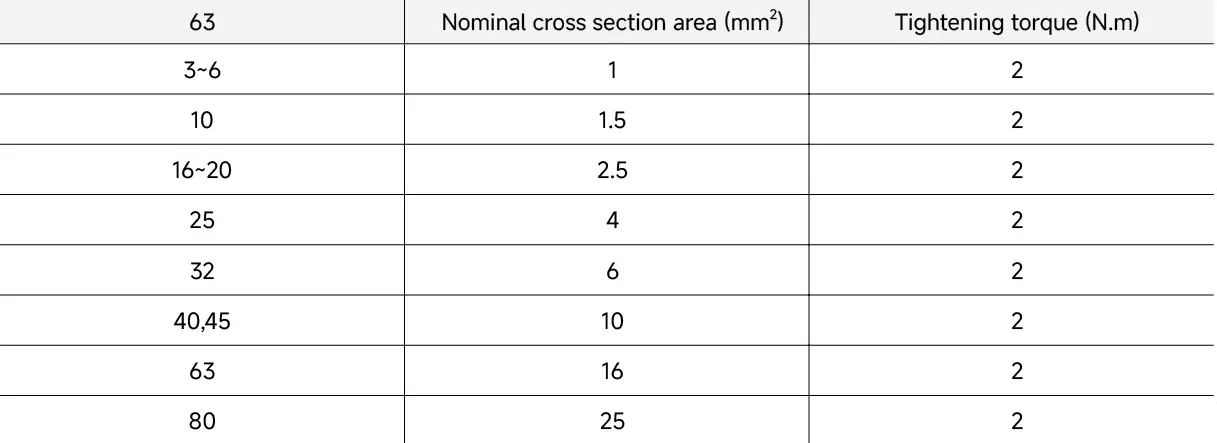

A csatlakoztatáshoz a megfelelő vezetékeket kell használni, a relatív paramétereket lásd a táblázatban.

Jellemzők

◆ Egy RCCB és egy miniatűr megszakító kombinációja kompakt kivitelben a személy-, tűz- és vezetékvédelem érdekében.

◆ Elektromágneses típus, feszültségfüggetlen.

◆ Az MCB rész védi a vezetékeket a túlterheléstől és a rövidzárlattól, és B és C jellemzőkkel kapható.

◆ A fogantyú egyértelműen jelzi az érintkezési helyzetet.

◆ A földelési referenciakábel védelmet nyújt a földelési szivárgás ellen, ha a táp nulla megszakad.

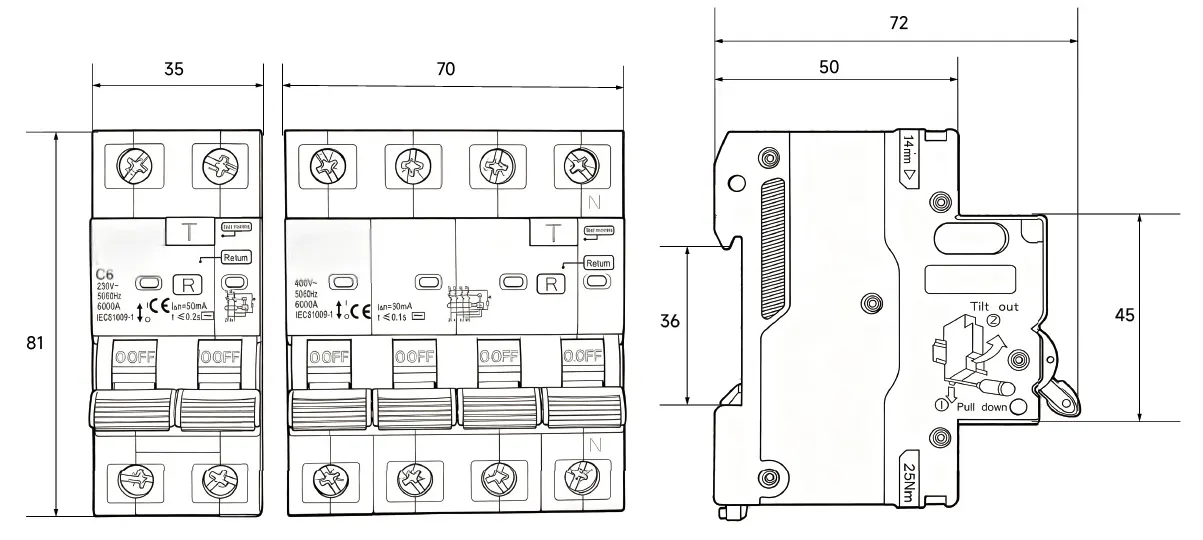

Teljes és szerelési méretek

Csomagolási információk

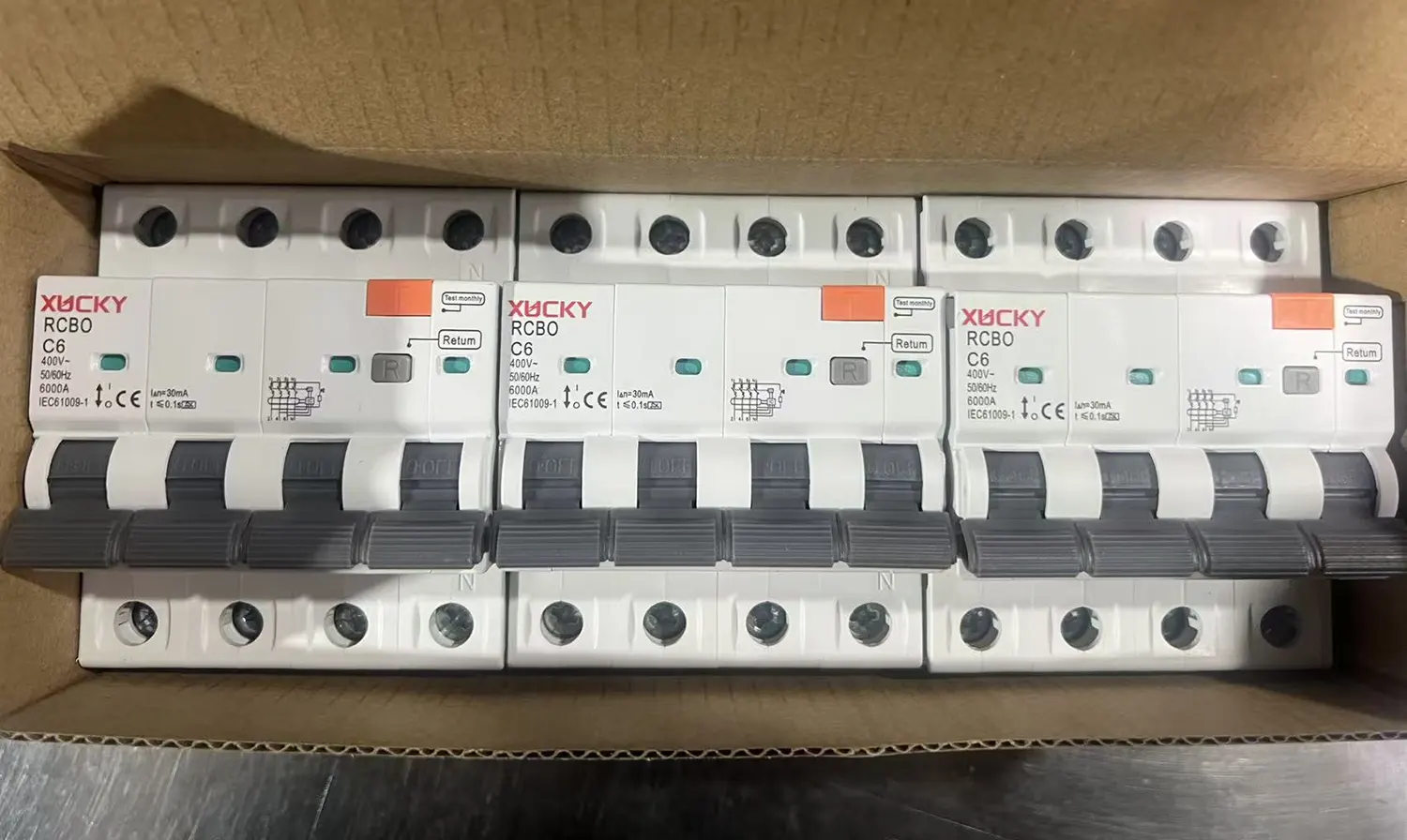

4P RCBO 3db/doboz

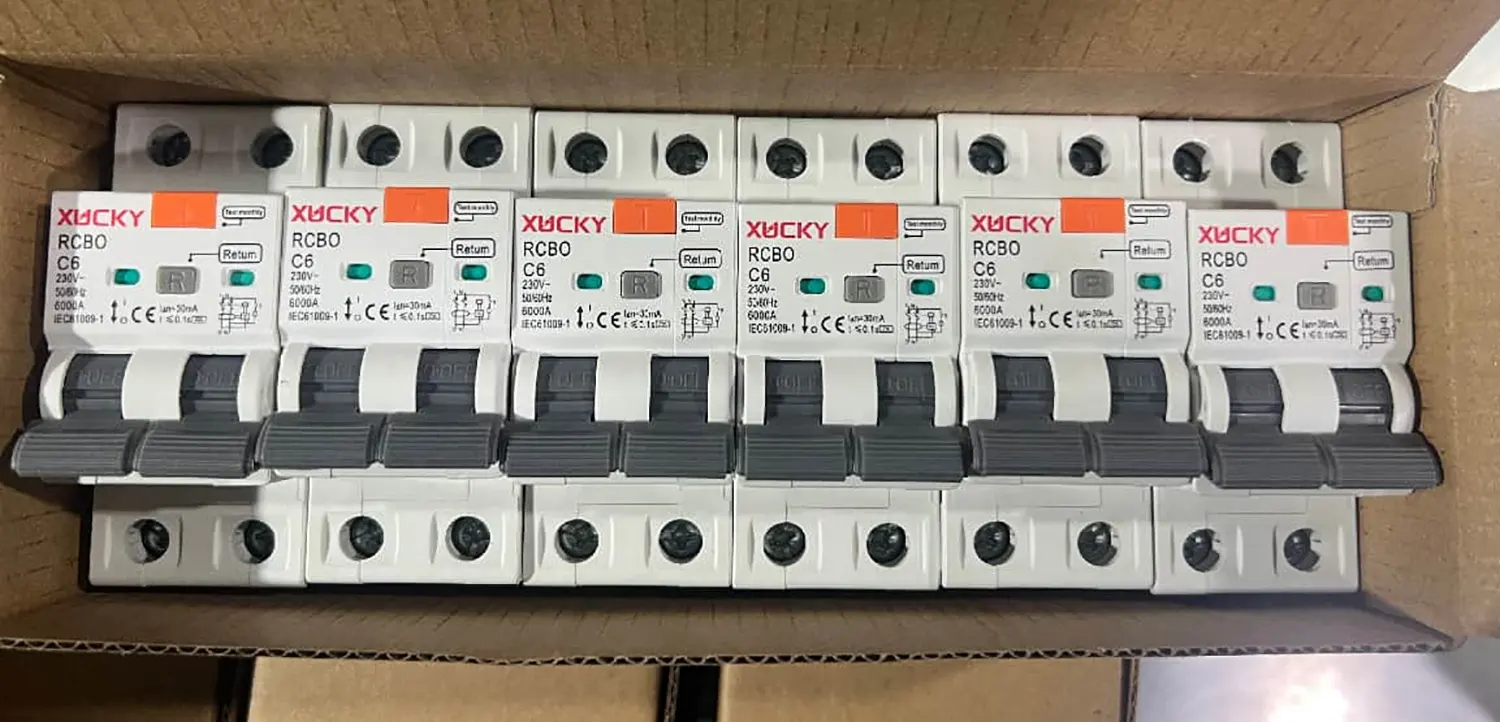

2P RCBO 6db/doboz

Nyomdai tervezés
