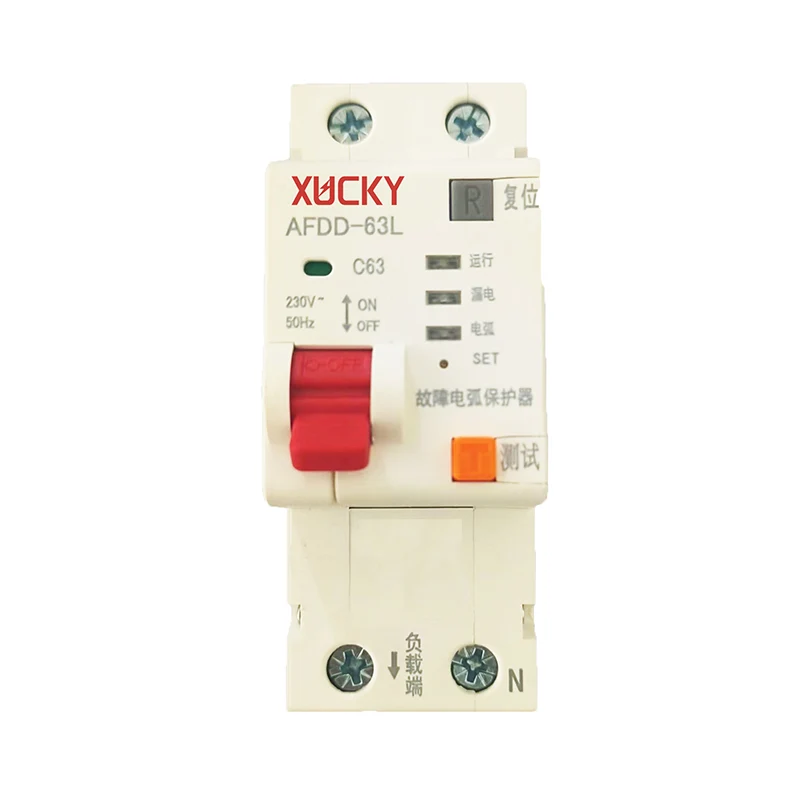

AFDD

Az AFDD hibaívvédő (a továbbiakban: védő) hatékonyan érzékeli a hibaívet a hozzáférési vonalban, beleértve a hiba párhuzamos ívét és a hibasoros ívet is. Ha azt észleli, hogy hiba ív van, amely tüzet okoz a vezetékben, akkor a kimeneti kikapcsolás funkció végrehajtható a tűz bekövetkeztére való figyelmeztetés céljának elérése érdekében.

Az AFDD hibaívvédő ipari és polgári épületek 10 kW-os és az alatti elektromos vezetékeire alkalmas, és a védővezeték hossza nem haladhatja meg a 100 métert.

A termék megfelel a GB/T 31143-2014 IEC62602 szabványnak, amely alkalmas idősotthonok, iskolák, kereskedelmi épületek, szállodák, gyárak, raktárak, könyvtárak, irodák, családi házak, szórakozóhelyek stb.

A termék műszaki paraméterei

A termék mérete és szerkezeti meghatározása

Kezelési útmutató

1.Működésjelző (zöld), amikor a termék be van kapcsolva és megfelelően működik, a RUN jelzőfény világít, jelezve, hogy a hibás ívfunkció be van kapcsolva.

2. Szivárgásjelző (piros), amikor a terméket szivárgási hiba miatt leválasztják, a kapu következő bezárásakor a szivárgásjelző lámpa villogni kezd, és a riasztás 60 másodperc elteltével automatikusan feloldódik.

3.Ívjelző (sárga), amikor a terméket ívhiba miatt leválasztják, a kapu legközelebbi bezárásakor az ívjelző lámpa riasztásként villog, és a riasztás 60 másodperc után automatikusan feloldódik.

4.Termék visszaállítása. Ha a terméket ív vagy szivárgási hiba miatt leválasztják, az R gomb felugrik, és meg kell nyomnia a kapu bezárásához.

5.Leválasztási kísérlet. Ha nincs riasztás, nyomja meg a "T" gombot, és a termék kigombolási kísérletnek lesz alávetve annak ellenőrzésére, hogy a termék kigombolási funkciója normális-e. Ha a termék szivárgás- vagy hibaív riasztási jelzésben van, nyomja meg és tartsa lenyomva a T gombot 2 másodpercig a riasztási jelzés erőszakos feloldásához.

6. Kérdezze le és kapcsolja át a hibaív üzemmódját. Nyomja meg rövid ideig a SET gombot az aktuális üzemmód lekérdezéséhez. Nyomja meg hosszan a SET gombot a 4 üzemmód közötti váltáshoz. Ekkor a RUN jelzőfény villog. A szám a munkamódot jelzi (ha nem szükséges, ne módosítsa).

Flash 1 alkalommal: mód letiltása. Ekkor az ívérzékelés funkció ki van kapcsolva, és a RUN futófény is kikapcsol.

 2-szer villog: interferenciamentes mód

 Háromszor villan: normál mód (alapértelmezett)

4-szer villog: túlérzékeny mód

Termék interfész leírása

*Jegyzet:

①　Ha a termék riasztási módban van, az észlelési funkció megfelelően működik.

②　 Amikor a termék riasztási jelzésben van, a riasztást fel kell oldani a feloldási kísérlet végrehajtása előtt.

③　Az ívérzékelés funkció kikapcsolása után a szivárgás funkció normálisan működhet
