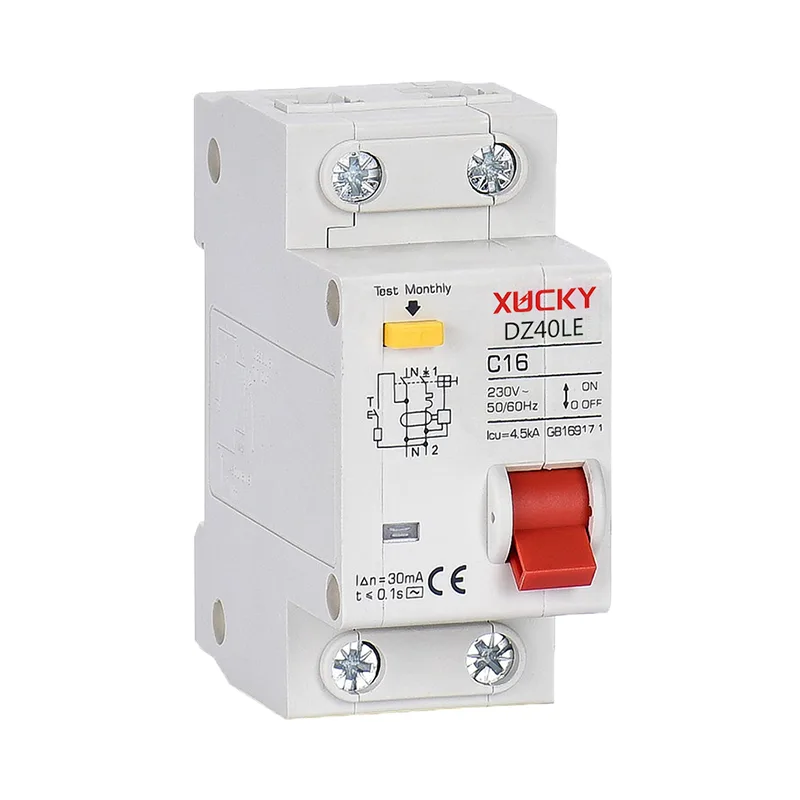

DZ40LE RCBO

Alkalmazási kör

A DZ40LE maradék áramlási megszakítója javította a Xucky -tól, a belső áramköri lap elfogadja az integrált áramkört, a teljesítmény jobb és megbízhatóbb! A DZ40LE RCBO (DPN VIGI) (fázisvonal + semleges vonal + szivárgás + túlfeszültség) alkalmas 50 Hz / 60Hz-es egyfázisú lakóépületre, a 230 V-os névleges feszültségre, a 63A névleges áramra, a szivárgás védelme érdekében, és a polgári elektromos áramkör túlterhelés és rövidzárlat védelme érdekében.

A DZ40LE RCBO normál körülmények között ritkán kapcsolhatja be az elektromos berendezéseket és a megvilágítási vezetékeket, különösen az ipari és kereskedelmi világítási elosztórendszer esetén. A Földszivárgáskapcsoló MCB kis méretű, nagy törésű kapacitása van; A nullvonal és az élő vonal egyszerre van levágva, és az élő vonal megfordítása esetén az elektromos szivárgási megszakító még mindig képes megvédeni a szivárgást. Az elektronikus szivárgás túlfeszültségének védelme az elektronikus szivárgásban lévő szűrőben megakadályozhatja a pillanatnyi feszültség (világítás, más berendezések vonal-interferenciájának) és a pillanatnyi áram (például a kapacitív terhelési vonal) által okozott téves műtétet. Az elektromos szivárgás -megszakító megfelel a GB16917.1 és mások előírásainak.

Normál működési és telepítési feltételek

■ Környezeti levegő hőmérséklete: -5 ℃ ~ +40 ℃, és a napi átlaghőmérséklet nem haladja meg a +35 ℃ -t.

■ A magasság nem haladja meg a 2000 métert.

■ A légköri relatív páratartalom a + 40 ℃ környezeti levegőhőmérsékleten nem haladja meg az 50%-ot, az alacsony hőmérsékleten magasabb relatív páratartalom lehet. Például + 20 ℃ 90% -ra. Fontolja meg a termék hőmérsékleti változásait a gél felületén, és tegye meg a megfelelő intézkedéseket.

■ A szennyezés szintje 2.

■ Az elektromágneses környezet a B. környezet.

■ A megszakító telepítési helyének közelében lévő külső mágneses mező semmilyen irányban nem haladja meg a geomágneses mező ötszörösét.

■ Telepítve van elosztó dobozba, energiaelosztó szekrénybe vagy standard sínvel (Th35-7.5).

■ A telepítés általában függőleges telepítés, a telepítő sík és a függőleges sík lejtése nem haladja meg ± 5 ° -ot, a kezelés azt jelenti, hogy bekapcsolódnak.

■ A telepítési hely jelentős ütés és rezgés, valamint a veszélyes (robbanásveszélyes) közegek, valamint az eső és a hó inváziója nélkül.

■ Telepítési kategóriák: ⅱ, ⅲ szint.

Műszaki paraméterek

Fő műszaki paraméterek

Névleges maradék működési áram: 30 mA; A névleges maradék, nem működtető áram: 15Ma; Besorolt ​​maradékkészítési és törési kapacitás: 2000a; Szivárgási tevékenységi idő: ≤ 0,1s; Ellenőrizni az impulzus feszültségét: UIMP = 4KV; Késleltetés a művelet jellemzői: (Lásd a táblázatot)

Pillanatnyi cselekvési tulajdonság

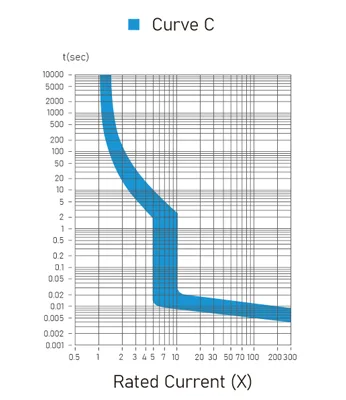

Kitörlő jellegzetes görbe - C típus

Felépítés és működési elv

A DZ40Le maradék áramkör -megszakítója az aktuális akció elektronikus szivárgási megszakító. Ez egy integráló miniatűr szivárgásvédelmi megszakító, amelyet egyfázisú áramkörre terveztek, nagy kapacitással és kis méretű, hogy erőforrásokat és helyet takarítson meg a felhasználói telepítéshez.

Az elektromos szivárgás-megszakító elsősorban érintkezésből, tokból, működési mechanizmusból, elektromágneses rendszerből, kioldóeszközből, ív-oltó eszközből, nulla szekvenciás transzformátorból, elektronikus megkülönböztető vezérlési áramkörből és más alkatrészekből áll. A Földszivárgáskapcsoló védelmi funkciói vannak a túlterhelés, a rövidzárlat és a szivárgás területén.

A földszivárgás kapcsolójának működési elve

Túlterhelésvédelem: Amikor a túlterhelés bekövetkezik, a bimetal elősegíti a zárat, hogy a megszakító utazást az áramkör védelme érdekében készítse;

Rövidzárlat védelme: Ha a rövidzárlati hiba bekövetkezik, az elektromágneses tekercsek erős mágneses mezőt hoznak létre, a mag gyorsan elősegíti a zárat, hogy a megszakító útját (a tápegységet 0,1-en belül levágják) és az akcióvédelem;

Szivárgásvédelem: Ha a szivárgási hiba bekövetkezik a védelmi áramkörben, a nulla szekvenciájú áram transzformátor áramvektorösszege nem egyenlő nullával, a transzformátor másodlagos kimenete feszültséget generál, hogy az SCR-bontás, az elektromágneses kioldó rendszer cselekedete legyen, hogy az utazást elősegítse az áramköri megszakító utazással, és levágja az energiaellátást 0,1-en belül, amely a szivárgásvédelmet játssza.

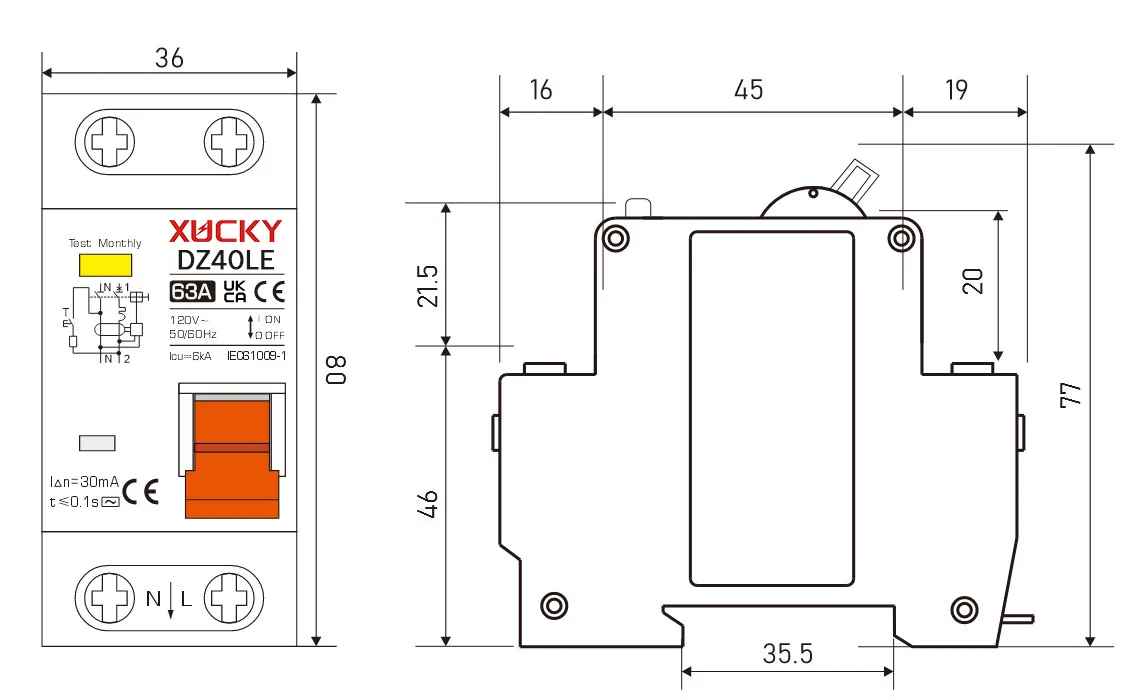

Vázlat és telepítési méretek
