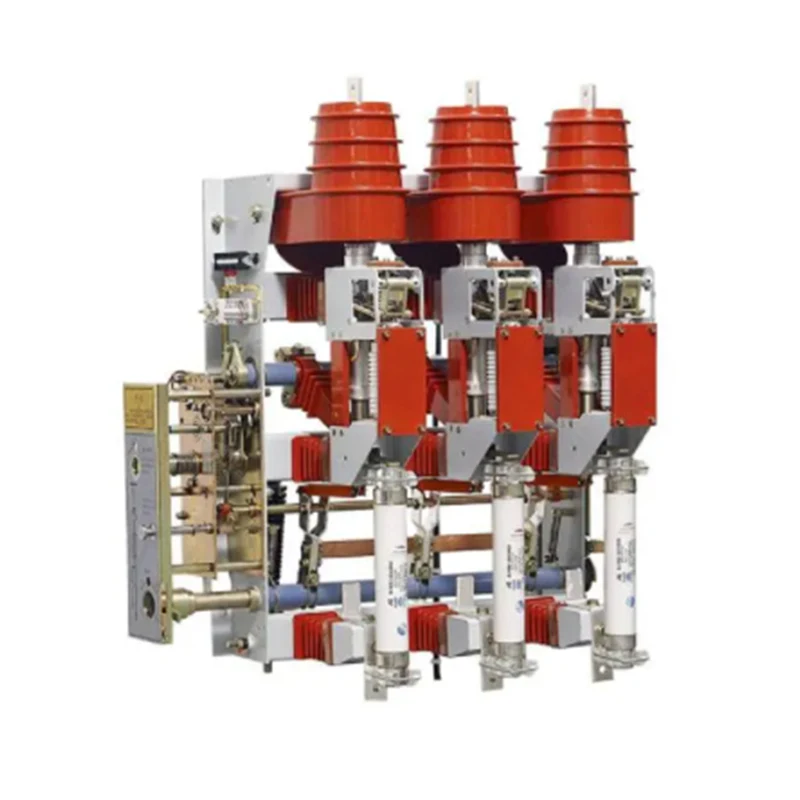

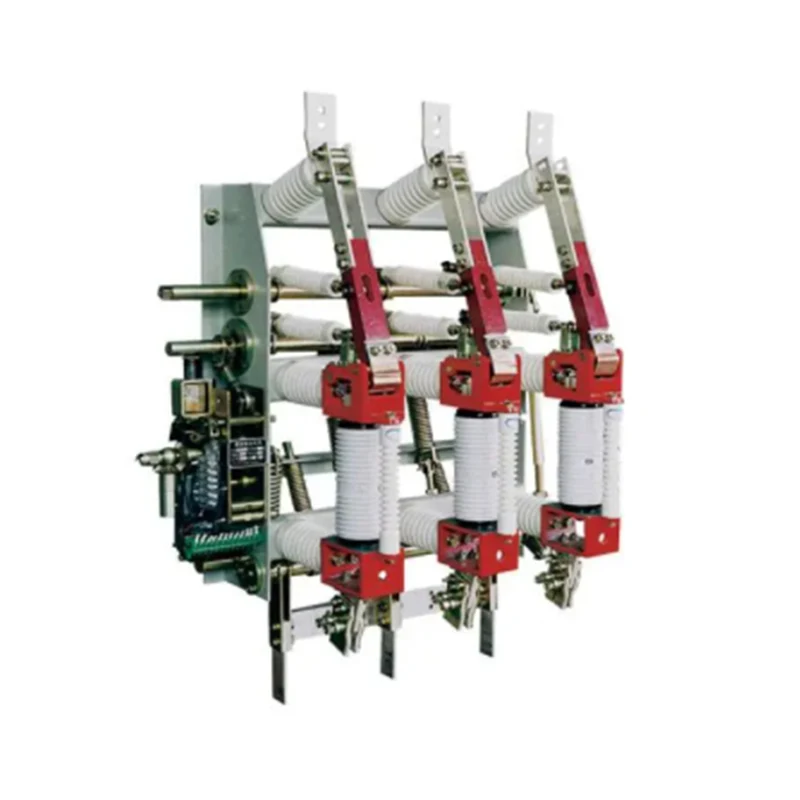

FZN25-12 sorozatú beltéri nagyfeszültségű vákuumterhelés megszakító kapcsoló

Kérdés küldése

termékleírás

FZN25-12 beltéri nagyfeszültségű vákuumterhelés megszakító kapcsoló egy 3 fázisú AC 50Hz 12kV beltéri kapcsoló berendezés..

♦ Működési mechanizmus: rugós működtetésű, kézi és elektromos típus elérhető;

♦ Művelet típusa: jobb művelet egy d bal művelet;

♦ Működési irány: bal működés, jobb működés;

♦ Alkalmazás: beltéri 12kv-os kapcsolóberendezés.

♦ Környezeti hőmérséklet: -25°C 〜+40°C;

♦ Magasság: <1000m (tengerszint felett);

♦ Relatív páratartalom: napi átlag <95%, havi átlag <90%;

♦ Földrengés intenzitása: <8 fokozat;

♦ Szennyezettségi fokozat: II;

♦ Tűz, robbanás, vegyi korrózió és komoly vibráció mentes telepítési hely.

NEM	Tétel		Egység	FZN25-12LT 630-20	FZRN25-12D/T 200-31,5
1	Névleges feszültség		kV	12	12
2	Névleges frekvencia		Hz	50	50
3	Névleges áram		A	630	200
4	1 perc tápfrekvencia-ellenállási feszültség (fázis-föld,	Fázisról-földre, fázisról-fázisra	kV	42	42
	pólusok között, nyitott érintkezők)	Izoláló törés		48	48
5	Névleges villámimpulzus-ellenállási feszültség (fázis:	Fázisról-földre, fázisról-fázisra	kV	75	75
5	földelés, pólusok között, nyitott érintkezők)	Izoláló törés	kV	85	85
6	Névleges rövid idejű ellenállási áram (termikus stabilitási áram)	Terhelésmegszakító kapcsoló	kA	20
7	Névleges rövidzárlati időtartam (hőstabilitási idő)	Terhelésmegszakító kapcsoló	s	4
8	Névleges rövidzárlati áram (csúcs)		kA	50
9	Névleges aktív terhelés megszakító áram		A	630
10	Névleges hurokszakító áram		A	630
11	Névleges kábel töltőáram			10
12	Névleges üresjárati transzformátor kapacitás		kVA	1600	1600
13	Névleges rövidzárlati megszakító áram (határáram biztosíték)		kA		31.5
14	Névleges megszakító átviteli áram		A		2000
15	Biztosíték modell				SDLAJ-12 SFLZJ-12
16	Csatár kimeneti energia		J		2-5

1±0,5

NEM	Tétel	Egység	FZN25-12D/T 630-20	FZRN25-12D/T 200-31,5
17	Segédkör névleges feszültsége	V	^110 ^220	^110 ^220
18	Földkapcsoló névleges rövid idejű áramállóság	kA	20	20
19	A földkapcsoló névleges rövidzárlati csúcsideje	S	2	2
20	Földkapcsoló névleges csúcsellenállási áram	kA	50	50
21	Névleges rövidzárlati áram	kA	50	80 (lehető csúcsérték)
22	Mechanikai élettartam	alkalommal	10000	10000

NEM	Tétel	Egység	Érték
NEM	Tétel	Egység	FZN25-12 D/T630 20	FZRN25-12 D/T200-31.5
1	Léghézag a feltöltött részek és a föld között	mm	>125
2	Vezetőcső betét a rögzített érintkezőtartó mélységbe	mm	>18
3	Vákuummegszakító nyitott távolsága	mm	600+1
4	Vákuummegszakító érintkező rugó összenyomási hossza	mm	20+1
5	Vákuummegszakító átlagos zárási sebessége	m/s	0,6±0,2
6	Vákuummegszakító átlagos nyitási sebessége	m/s	1,0±0,2
7	Záró ugrálási idő	ms	<2
8	Háromfázisú zárás és nyitás szinkron	ms	<3
9	Főáramkör ellenállása	rQ	<150	<300
10	Kézi működtetés+’ maximális nyomatékon	n.m	<160
11	Biztosíték kioldó nyitási ideje	ms	-	30-40
12	Engedje el a trigger nyitási idejét	ms	40-45

Modell	Névleges feszültség V	Névleges áram A	Névleges teljesítmény W	Normál üzemi feszültség tartomány
LLZY-CJ01B8	AC/DC220	0.7	70	85-110%-os értékelés
66ZY-CJ028	AC/DC110	1.5	70	feszültség
