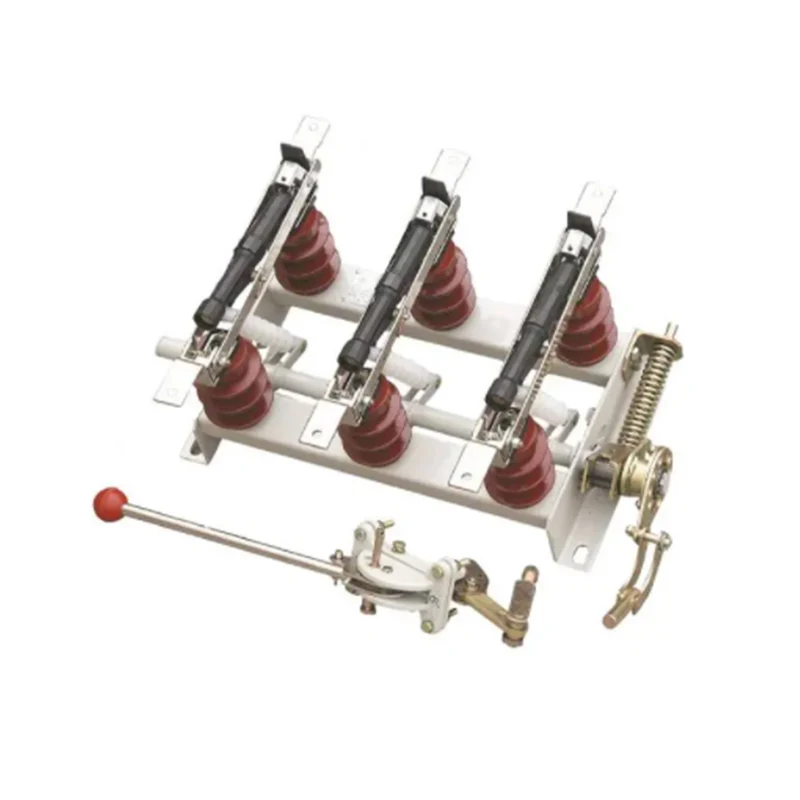

FN5-12 sorozatú beltéri nagyfeszültségű levegőterhelés megszakító kapcsoló

Támogatja a testre szabott tömeggyártást Az FN5-12 sorozatú beltéri nagyfeszültségű levegőterhelés-megszakító kapcsoló (a továbbiakban terhelésmegszakító kapcsoló) AC 50Hz 12kV-os hálózatra vonatkozik, terhelési áram megszakítására és zárlati áramra. A biztosítékkal ellátott terhelésmegszakító megszakíthatja a rövidzárlati áramot a kapcsolóvédelem érdekében. A terhelésmegszakító kapcsoló CS6-1 típusú kézi működtető mechanizmussal használható, ez a termék speciálisan CS kézi működtető mechanizmust használ.

Kérdés küldése

termékleírás

Alkalmazás

Az FN5-12 sorozatú beltéri nagyfeszültségű levegőterhelés-megszakító kapcsoló (a továbbiakban terhelésmegszakító kapcsoló) AC 50Hz 12kV-os hálózatra vonatkozik, terhelési áram megszakítására és zárlati áramra. A biztosítékkal ellátott terhelésmegszakító megszakíthatja a rövidzárlati áramot a kapcsolóvédelem érdekében.

A terhelésmegszakító kapcsoló CS6-1 típusú kézi működtető mechanizmussal használható, és ez a termék speciálisan CS 口 kézi működtető mechanizmust használ.

Típus és jelentés

FN5-12 Series Indoor High Voltage Air Load Break Switch

Használja a környezetet

a. Magasság < 1000 m;

b. Környezeti levegő hőmérséklet mFre: -25~+40°C, (motoros működtető mechanizmus〉-5°C);

c. Relatív páratartalom: napi átlag <95%, havi átlag < 90% (+25 °C);

d. Környezeti levegő nyilvánvaló szennyezés nélkül, mint például maró vagy gyúlékony gáz, vízgőz stb.

e. Erős vibráció nélkül.

Az FN5-12 sorozatú beltéri nagyfeszültségű légterhelés-megszakító kapcsoló műszaki adatai

4.1 Terhelésmegszakító kapcsoló műszaki paramétereinek 1. táblázata

Név	Egység	Érték
Névleges feszültség	kV	12
Maximális üzemi feszültség	kV	12
Névleges frekvencia	Hz	5.
Névleges áram	A	400 630
Névleges rövid idejű ellenállási áram (termikus stabilitási áram)	kA/S	12,5/4 20/2
Névleges csúcsállósági áram (dinamikus stabilitási áram)	kA	31,5 50
Névleges zárt hurkú megszakítóáram	A	400 630
Névleges teljesítmény terhelési megszakító áram	A.	400 630
5%-os névleges teljesítményű terhelési megszakítóáram	A	20 31.5
Névleges kábel töltő törési áram	A	10
Névleges terhelés nélküli transzformátor megszakító áram		1250 kVA terhelés nélkül transzformátor árama
Névleges rövidzárlati záróáram	kA	31,5 50
Töltsd be az aktuális törési időket	Betöltés/idő	100%/20 30%/75 60%/35 5%/80
1 perc teljesítményfrekvencia w; nstana feszültség (RMS), fázis-fázis / isoktmg törés	kV	42/48
Teljesítményfrekvencia v^tnstand feszültség a leválasztó törések között	kV	53
Villámimpulzus ellenállási feszültség a föld felé (csúcs), fázis-fázis/leválasztó törés	kV	75/85
Nyitási/zárási üzemi nyomaték	Nm(N)	90 (80) 100 (200)

Megjegyzés: A terheléskapcsoló FN5-12D földelt része, rövidzárlati áramkapacitással.

4.2 Biztosíték műszaki paraméterek táblázata2

Modell	Névleges feszültség KV	Biztosíték Névleges áram A	Névleges törési áram KA	A biztosítóelem névleges árama
RN3	12	50	12.5	2, 3, 5, 7,5, 12, 15, 20, 30, 40, 50
		75		75
		100		100
		200		150 200
SDL*J	12	40	50	6,3, 10, 16, 20, 25, 31,5, 40
SFL*J	12	100		50, 63, 71, 80, 100
SKL*J	12	126		125

Megjelenés és beépítési méretek (mm)

1. ábra FN5-12

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Keretrendszer	2. Poszt szigetelő	3. Csapágy huzalozási lap	4. Penge
5. Ív oltókészülék	6. Torziós rugó és csapágyazása	7. Vezetőléc	8. Bekötési lap
9. Kar	10. Terheléskapcsoló mozgó csapágy	11. Rugós töltő mechanizmus	12. Működési mechanizmus

2. ábra FN5-12D

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Keretrendszer	2. Föld blad	3. 7 ,rth kapcsoló mozgó csapágy	4. Poszt szigetelő
5. Földmozgató csapágy	6. Sugárzó huzalozási tábla	7. Penge	8. Ív oltókészülék
9. Húzza meg a rugót és a + rugó csapcsapágyát	10. Vezetőléc	11. Bekötési lap	12. Kar
13.Teherkapcsoló csapágy	14. Terheléskapcsoló rugós töltőmechanizmus	15. Föld swl、h ^gyűrűs töltő mechanizmus	16. Terheléskapcsoló működési mechanizmusa
17. Er rth vi ch működési mechanizmus	18. Reteszelő mechanizmus

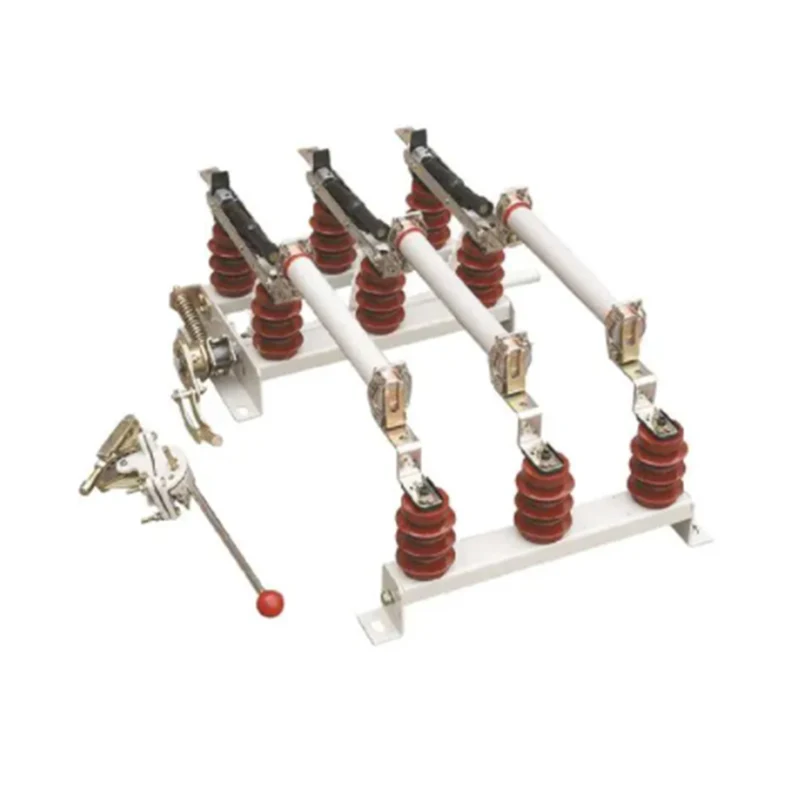

3. ábra FN5-12R(S)

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. FN5-12R terhelés sv

2. Bering biztosíték kábelezési tábla

3. Biztosíték link

4. Biztosítékkábel

5. Biztosítékalap

4. ábra FN5-12DR

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. FN5-12D terhelés s'icn

2. Bering biztosíték kábelezési tábla

3. Biztosíték

4. Biztosítékkábel

5. Biztosítékalap

Mechanizmus modell CS6-1 csn	L Biztosíték modell		H	h
	SDLJ, SFLJ, SKL*J		935	530
	735 RN3-10	<75	990	585
	735 RN3-10	5=75	1040	635

5. ábra FN5-12R(S)a

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. FN5-12 terhelés swi、c：i

2. Bering, se bekötési lap

3. Biztosíték

4. Biztosítékkábel

5. Biztosítékalap

6. ábra FN5-12DR(S)

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. FN5-12D kapcsoló	2. Bering biztosíték kábelezési tábla	3. Biztosíték
4. Biztosítékkábel	5. Fus	6. Reteszelő mechanizmus

7. ábra FN5-12R(D)L

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Keret alatt	2. Szigetelő	3. Biztosíték	4. Tripper készülék
5. Mozgó érintkező	6. Ív oltókészülék	7. Vezetőléc	8. Statikus érintkezés
9. Nyitó/záró mechanizmus	10. Reteszelő berendezés	11. Terheléskapcsoló működési mechanizmusa	12. Földkapcsoló
