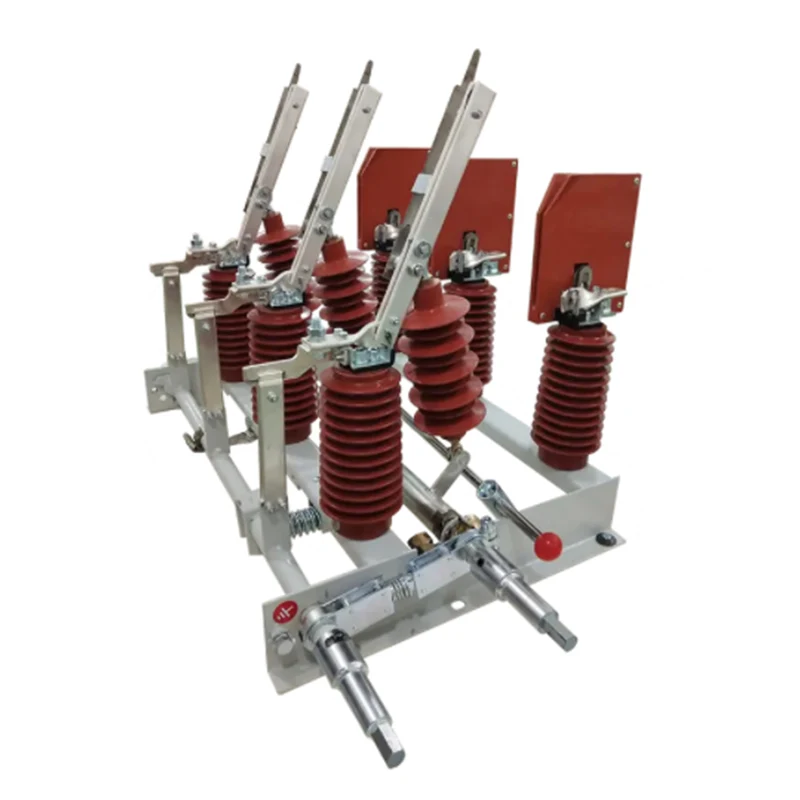

FN7-24 beltéri HV terhelésmegszakító kapcsoló

Kiváló minőségű, testre szabott termékek Az FN7-24 beltéri nagyfeszültségű terhelésmegszakító kapcsoló háromfázisú, 12/24 kV névleges feszültségű és 50/60 Hz váltóáramú táprendszerre vonatkozik. a megszakítóáram és a rövidzárlati áram be- és kikapcsolására szolgált. Az lEC62271-105 szerint készült.
Kategória: Kapcsolóberendezések és középfeszültségű LBS
Márka: JGGY Electric
Modell: FN7-24R
Teljesítmény: 24KV/630A
FOB-kikötő: Ningbo/Sanghaj
Fizetési feltételek: Western Union, T/T, Paypal

Kérdés küldése

termékleírás

Vázlat

Az FN7-24 beltéri nagyfeszültségű terhelésmegszakító kapcsoló 24 kV névleges feszültségű és háromfázisú 50/60 Hz váltóáramú elektromos rendszerre vonatkozik, terhelési áram és rövidzárlati áram csatlakoztatására és megszakítására.

Használati feltételek

NEM.	Tételek	Egység	Érték
1	névleges feszültség	kV	24
2	névleges frekvencia	Hz	50
3	névleges áram	A	400, 630, 1250
4	névleges aktív terhelés megszakító áram	A	400, 630, 1250
5	Névleges zárt hurkú megszakítóáram	A	400, 630, 1250
6	5% névleges aktív terhelés megszakító áram	A	20, 31,5, 62,5
7	névleges kábel töltő megszakító áram	A	10
8	1 perc teljesítmény-frekvencia ellenállási feszültség: fázis-fázis, fázis-föld/törés	kV	50/60
9	villámimpulzus-ellenállási feszültség: fázis-fázis, fázis-föld/leválasztó törés	kV	125/145
10	névleges rövid idejű ellenállási áram (hőstabilitás)	kA	16, 20, 25
11	névleges rövidzárlati időtartam	s	1
12	névleges csúcsellenállási áram	kA	40, 50, 63
13	névleges rövidzárlati áram	kA	40, 50, 63
14	mechanikai élettartam	alkalommal	2000
