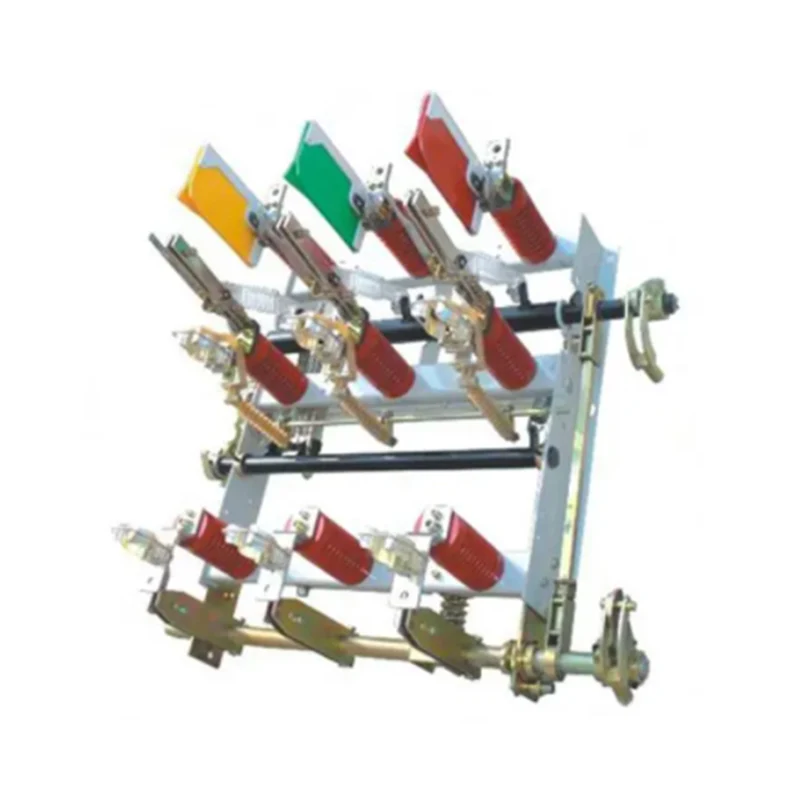

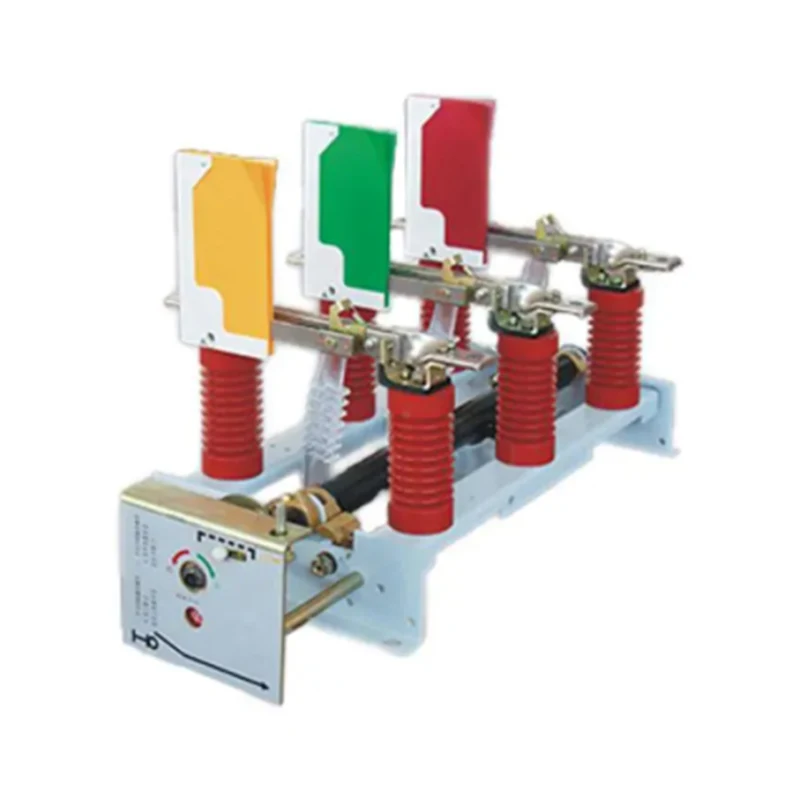

FN7-12 sorozatú beltéri nagyfeszültségű levegőterhelés megszakító kapcsoló

Kiváló minőségű, testreszabott termékek FN7-12 sorozatú beltéri nagyfeszültségű légterelő kapcsoló a kínai beszállítóktól és gyártóktól, az XUCKY Electric FN7-12DR típusú beltéri AC feszültségmentes terhelésmegszakítóval rendelkezik, amely 50 Hz-es váltakozó áramra alkalmazható, 12KV névleges feszültség háromfázisban Váltakozó áramú rendszer, mint terhelési áram megszakító és záró rövidzárlati áramhasználat, az elektromos készülékek kombinációja bármilyen áramot nyithat akár rövidzárlati áramig, védelemként használható.

Kérdés küldése

termékleírás

Alkalmazás

Az FN7-12 egy új típusú levegős beltéri nagyfeszültségű terheléskapcsoló. Alkalmas AC 50Hz-es, 12KV névleges feszültségű háromfázisú váltakozó áramú rendszerhez, mint megszakító terhelési áram és záró zárlati áram.

Az FN7-12 sorozatú beltéri nagyfeszültségű levegőterhelés-megszakító kapcsoló típusának leírása

FN7-12 Series Indoor High Voltage Air Load Break Switch

Munkakörülmények

● Környezeti hőmérséklet: -25 °C ~ 40 °C;

● Magasság: <1000 m;

● Relatív páratartalom: napi átlag <95%; Havi átlag <90%;

● A helyszínen nem lehet korrozív, égés- és robbanásveszélyes gáz vagy gőz;

● Nincs gyakori heves vibráció.

Az FN7-12 sorozatú beltéri nagyfeszültségű levegőterhelés-megszakító kapcsoló műszaki paraméterei

Főbb jellemzők Megjegyzés: (-) (A) nélkül, 1. táblázattal

Név	Írja be	Modell	DS	DX	L	R	RA	F
			Föld kapcsoló a bemenetnél	Föld kapcsoló a kimeneten	Interlock eszköz	Biztosíték	Ütőbiztosíték	Elektromos nyitószerkezet
Terhelésmegszakító kapcsoló	Tripper nélkül	FN7-12	-	-	-	-	-	-
		FN7-12DSL	A	-	A	-	-	-
		FN7-12DXL	-	A	A	-	-	-
		FN7-12R	-	-	-	A	-	-
		FN7-12DSLR	A	-	A	A	-	-
		FN7-12DXLR	-	A	A	A	-	-
	Feltűnő tripperrel	FN7-12RA	-	-	-	-	A	-
		FN7-12RAF	-	-	-	-	A	A
		FN7-12DXLRA	-	A	A	-	A	-
		FN7-12DXLRAF	-	A	A	-	A	A

Névleges paraméterek 2. táblázat

Névleges feszültség kV	Max. kV feszültség	Névleges áram A	1 perc teljesítményfrekvencia feszültségálló kV	4s termikus stabilitási áram (RMS) kA	Dinamikus stabilitási áram (csúcs) kA	Rövidzárlatot létrehozó áram kA	Névleges törési áram A	A névleges átviteli áram A
12	12	400	42/48	12.5	31.5	31.5	400	1000
12	12	630	42/48	20	50	50	630	1000

A biztosíték névleges paraméterei 3. táblázat

Modell	Névleges feszültség kV	Névleges áram A	A biztosíték névleges árama
SDLA*J	12	40	6,3,10,16,20,25,31.5,40
SFLA*J	12	100	50,63,71,80,100
ÜVEG*J	12	125	125

A*: csatárral.

Általános szerkezeti rajz és beépítési méret ( egység mm )

1. rajz FN7-12 terheléskapcsoló vázlat és beépítési méret

1. Ív oltókés 2. Ívérintkező rész és ívoltó kamra 3. Szigetelő 4. Alap 5. Dinamikus érintkező kés 6. Statikus érintkező kés 7. Rugós energiatároló eszköz (a főtengely hüvelyében) 8. Fő kés forgatókar

FN7-12 Series Indoor High Voltage Air Load Break Switch

2. rajz FN7-12DXL terheléskapcsoló körvonala és beépítési mérete

1. Ív oltókés 2. Ívérintkező alkatrész és ívoltó kamra 3. Szigetelő 4. Alap 5. Dinamikus érintkező kés 6. Statikus érintkező kés 7. Rugós energiatároló eszköz (a főtengely hüvelyében) 8. Földelő kés 9. Fő készáró forgatókar 10. Földelőkés záró esztergakar

FN7-12 Series Indoor High Voltage Air Load Break Switch

3. rajz FN7-12DXLR elkülönített típusú terheléskapcsoló körvonala és beépítési mérete

1. Ív oltókés 2. Ívérintkező rész és ívoltó kamra 3. Szigetelő 4. Földelő kés 5. Talp 6. Dinamikus érintkező kés 7* Statikus érintkező kés 8. Biztosíték 9* Rugós energiatároló eszköz (a főtengely hüvelyén belül) 10. Földelő, energiatároló rugó

FN7-12 Series Indoor High Voltage Air Load Break Switch

4. rajz FN7-12R elkülönített típusú terheléskapcsoló vázlat és beépítési méret

FN7-12 Series Indoor High Voltage Air Load Break Switch

5. rajz FN7-12DXLRA integrált típusú terheléskapcsoló vázlat és beépítési méret

1. Ív oltókés 2. Ív érintkező alkatrész és ív oltókamra 3. Ütés típusa Biztosíték 4. Szigetelő alap 5. Földelő kés 6. Alap 7. Dinamikus érintkező kés 8. Fő kés zárórugó 9. Statikus érintkező kés 10. Földelési energia -tárolórugó 11. Főkés nyitórugója 12. Reteszelő berendezés 13. Főkés záró-nyító forgatókar m 14.Fölelőkés záró-nyitó forgókar

FN7-12 Series Indoor High Voltage Air Load Break Switch

6. rajz FN7-12C terheléskapcsoló vázlat és beépítési méret

FN7-12 Series Indoor High Voltage Air Load Break Switch

7. rajz FN7-12CR elkülönített típusú terheléskapcsoló vázlat és beépítési méret

FN7-12 Series Indoor High Voltage Air Load Break Switch

8. rajz FN7-12CDXLRA integrált típusú terheléskapcsoló vázlat és beépítési méret

1. Ív oltókés 2. Ívérintkező alkatrész és ívoltó kamra 3. Ütés típusú biztosíték 4. Földelő kés 5. Szigetelő 6. Alap 7. Fő kés zárórugó 8. Dinamikus érintkező kés 9. Statikus érintkező kés 10. Földelési energia tárolása rugó 11. Főkés nyitórugó 12. 13. tábla. 11. rajz
