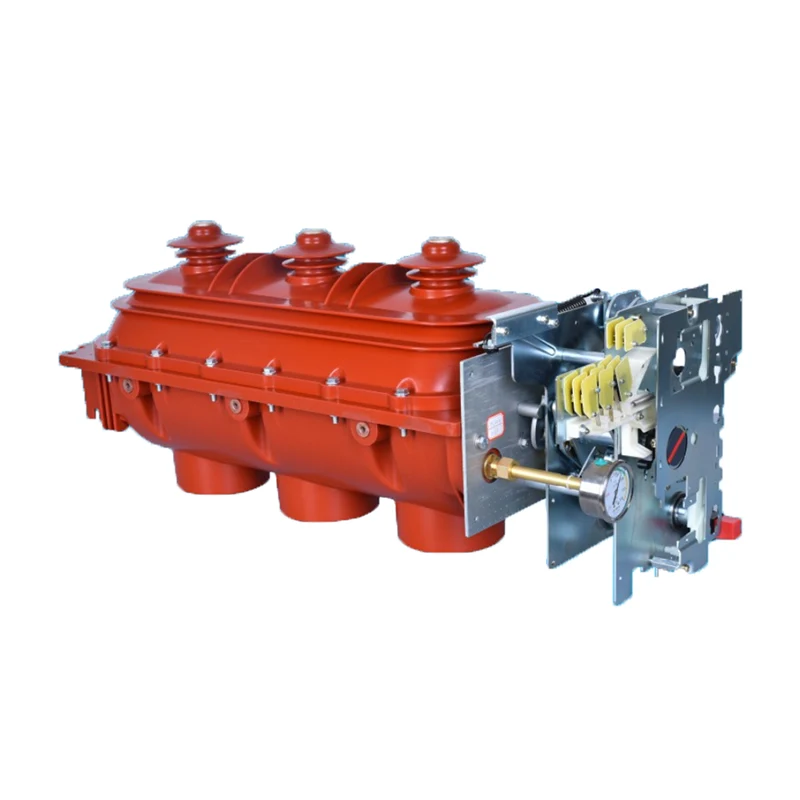

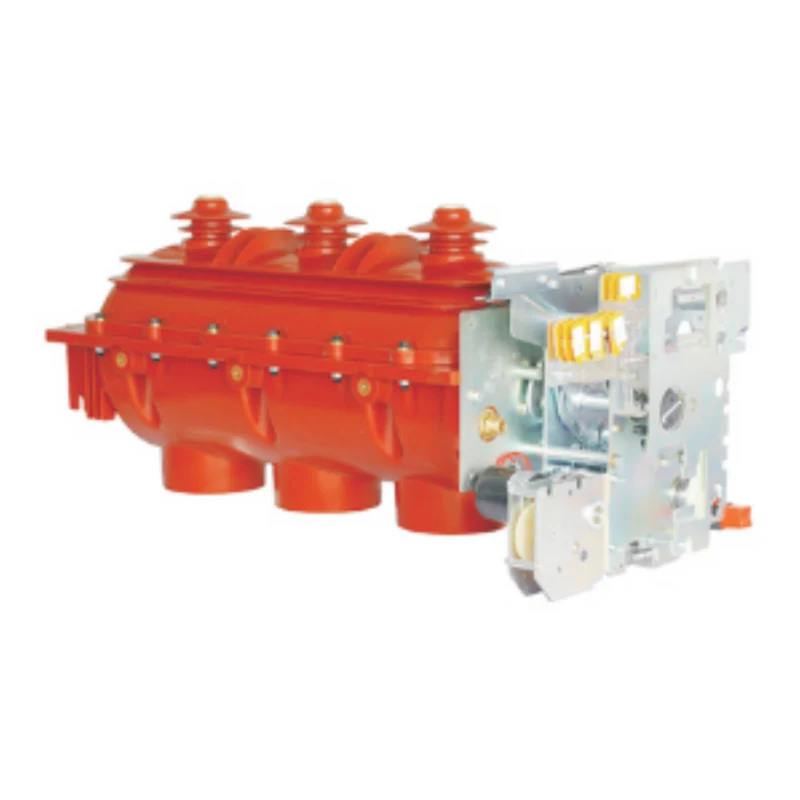

FLN36-12 Beltéri nagyfeszültségű kén-hexafluorid terheléskapcsoló

Az FLN36-12 beltéri nagyfeszültségű kén-hexafluorid terheléskapcsoló egy középfeszültségű kapcsolóberendezés, amelyet az XUCKY professzionális gyártó fejlesztett ki. Ez egy többfunkciós középfeszültségű kapcsolóberendezés, amely integrálja a kapcsolási, nyitási és földelési funkciókat. Teljesen lezárt, megerősített epoxigyanta burkolattal rendelkezik, amely 0,05 MPa SF6 gázzal van feltöltve. Üdvözöljük, lépjen velünk kapcsolatba!

Kérdés küldése

termékleírás

Alkalmazás

A Xucky kiváló minőségű FLN36-12 beltéri nagyfeszültségű kén-hexafluorid terheléskapcsolója egy középfeszültségű kapcsolóberendezés, amelyet cégünk nemzetközi új technológiára hivatkozva és a kínai villamosenergia-rendszer vonatkozó szabványai szerint fejlesztett ki, teljesítménymutatói pedig megfelelnek a GB/T3804-2017 nemzeti szabványnak, a „3,6kV-os terhelési elem-40 which 5kV kapcsolási főkapcsoló”, azaz a 40-es feszültségű kapcsoló. a gyűrű fő egységétől.

Az FLN36-12D/FL(R)N36-12D sorozatú beltéri nagyfeszültségű kén-hexafluorid terheléskapcsoló fékek, nyitások, földelések gyűjteménye, mint a többfunkciós középfeszültségű kapcsolóberendezések egyike, teljesen zárt, megerősített szerkezetű, O.O5MPa SF6 gázzal töltött epoxigyanta héjjal, a három funkció elérése érdekében a legkevesebb funkció elérése érdekében. a termék, javítja a megbízhatóságot.

Karbantartást nem igényel, és normál körülmények között több mint 20 évig biztonságosan üzemelhet.

Feltétel használata

Relatív páratartalom:

Napi átlag <95%

Havi átlag <90%

Magasság: <5000 m

Erős vibráció és ütés, valamint nincs tűz, vegyi korrózió, robbanásveszélyes hely

A szabvány érvényesítése:

GB/T3804-2017

Nagyfeszültségű AC terheléskapcsoló

3,6kV-40,5kV

Műszaki paraméter

Szám	Név		Egység	Adat
1	Névleges feszültség		kV	12
2	Névleges frekvencia		Hz	50
3	Jelenlegi értékelés		A	630
4	Névleges csúcsellenállási áram		a	50
5	4S névleges rövid idejű ellenállási áram		a	20
6	Névleges záróáram		a	50
7	Névleges törési áram	Aktív terhelésmegszakító áram	A	630
		Zárt hurkú megszakító áram	A	630
		Kábel töltés megszakító áram	A	10
8	Tápfrekvencia-ellenállási feszültség 1 perc interfázisban, a földre/törésre		kV	42/48
9	Ellenáll a villám impulzus feszültségének interfázisban, földre/törésre		kV	75/85
10	Sf6 gáz relatív nyomása (20°C túlnyomás)		MPa	≤0,04
11	Névleges üzemi feszültség (elektromos)		V	AC220,DC220
12	A söntkioldó névleges feszültsége		V	AC220,DC220
13	Átlagos nyitási sebesség		m/s	3,5±1,5
14	Átlagos zárási sebesség		m/s	3,5±1,5
15	Háromfázisú nyitás és zárás egyidejű		ms	≤3
16	Főhurok ellenállása		mΩ	≤120
17	A kézi működtetés leginkább a pillanatban		N.m	≤160
18	A fázisok közötti középtávolság		mm	210±0,5
