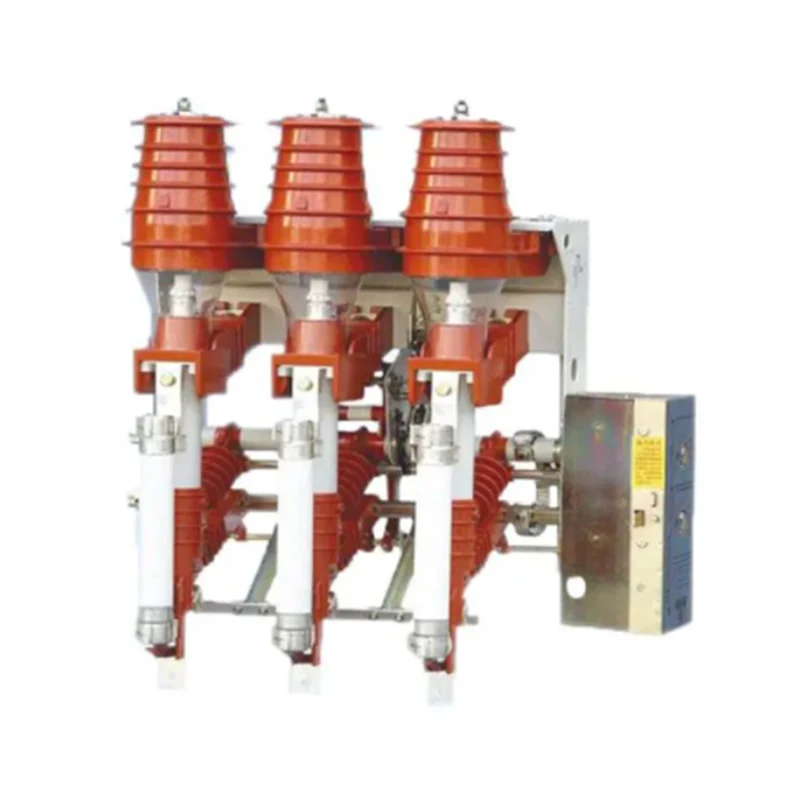

FN12-12 sorozatú beltéri nagyfeszültségű levegőterhelés megszakító kapcsoló

Az XUCKY Electric márka FN12-12 sorozatú beltéri nagyfeszültségű légterelő kapcsolója egy 3 fázisú AC 50Hz 12kV beltéri kapcsolóberendezés.
♦ Beépítési mód: elölre szerelhető, oldalra szerelhető, flipre szerelhető;
♦ Működési mechanizmus: rugós működtetésű, kézi és elektromos típus elérhető;
♦ Művelet típusa: jobb és bal művelet;
♦ Alkalmazás: beltéri 12kv-os kapcsolóberendezés.

Kérdés küldése

termékleírás

Vázlat

Az FN12-12 sorozatú beltéri nagyfeszültségű levegőterhelés megszakító kapcsoló egy 3 fázisú AC 50Hz 12kV beltéri kapcsoló berendezés.

♦ Beépítési mód: elölre szerelhető, oldalra szerelhető, flipre szerelhető;

♦ Működési mechanizmus: rugós működtetésű, kézi és elektromos típus elérhető;

♦ Művelet típusa: jobb és bal művelet;

♦ Alkalmazás: beltéri 12kv-os kapcsolóberendezés.

Az FN12-12 sorozatú beltéri nagyfeszültségű légterhelés-megszakító kapcsolójának környezeti feltételei

♦ Környezeti hőmérséklet: -25°C 〜+40°C;

♦ Magasság: <1000m (tengerszint felett);

♦ Relatív páratartalom: napi átlag <95%, havi átlag <90%;

♦ Földrengés intenzitása: <8 fokozat;

♦ Szennyezettségi fokozat: II;

♦ Tűz, robbanás, vegyi korrózió és komoly vibráció nélküli helyek.

Az FN12-12 sorozatú beltéri nagyfeszültségű légterhelés-megszakító fő műszaki paraméterei

NEM	Tétel			Egység	FN12-12D/6 30-20	FN12-12RD/1 25-31.5
1	Névleges feszültség			kV	12	12
2	Névleges frekvencia			Hz	50	50
3	Névleges áram			A	630	125
4	1 perc tápfrekvencia-ellenállási feszültség (fázis-földelés, pólusok között, nyitott érintkezők)		Fázisról-földre, fázisról-fázisra	kV	42	42
4			Izoláló törés	kV	48	48
5	Névleges villámimpulzus-ellenállási feszültség (fázis-földelés, pólusok között, nyitott érintkezők)		Fázisról-földre, fázisról-fázisra	kV	75	75
5			Izoláló törés	kV	85	85
6	Névleges rövid idejű ellenállási áram (termikus stabilitási áram)		Terhelésmegszakító kapcsoló	kA	20
6			Föld kapcsoló	kA	20
7	Névleges rövidzárlati időtartam (hőstabilitási idő)		Terhelésmegszakító kapcsoló	s	4
7	Névleges rövidzárlati időtartam (hőstabilitási idő)		Föld kapcsoló	s	2
8	Névleges rövidzárlati áram (csúcs)			kA	50
9	Névleges törési áram	Aktív terhelés megszakító áram		A	630
		Hurok megszakító áram			630
		5% aktív terhelésmegszakító áram			31.5
		Kábel töltőáram			10
		Üresjárati transzformátor kapacitása		kVA	1250
10	Névleges rövidzárlati megszakító áram (határáram biztosíték)			kA		31.5
11	Névleges átviteli áram			A		1200
12	Mechanikai élettartam			alkalommal	2000	2000
13	Csatár kimeneti energia			J		1±0,5
