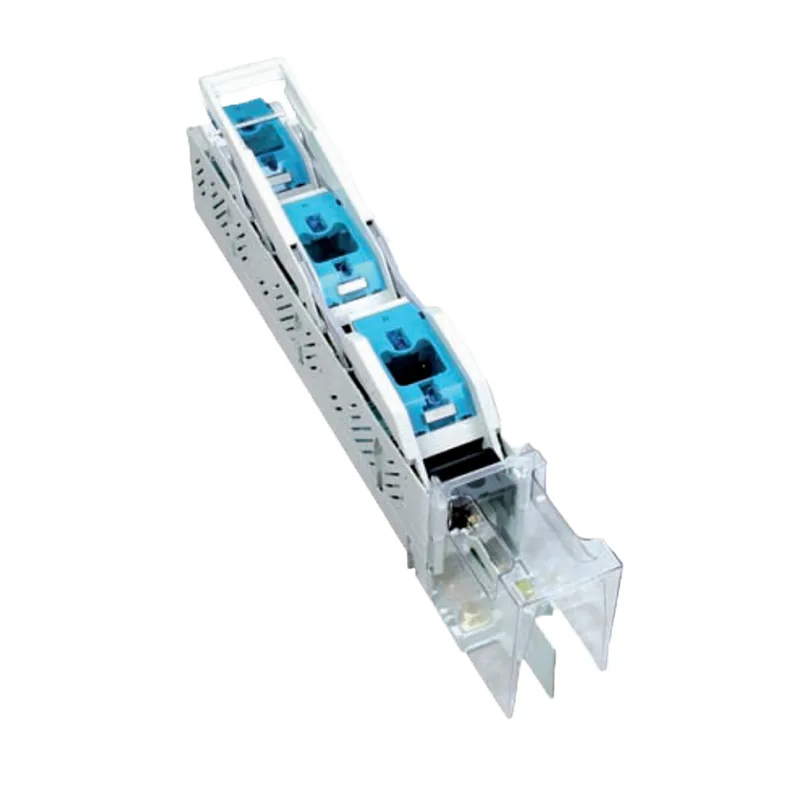

HG2B soros biztosíték kapcsoló szakaszoló

Alkalmazási kör

A HG2B beépített biztosítékos szakaszolókapcsoló 660 V és az alatti AC névleges feszültséghez, 160 A ~ 630 A AC, 50 Hz névleges váltóáramú frekvenciához alkalmas. Terheléssel, az első áramváltó és rúdkapcsoló integrációjával, a felső-alsó bemeneti-kimeneti nyílás kényelmes beállításával, a háromfázisú külön megszakítással, a háromfázisú egyidejű megszakítással és másokkal, széles körben használják teljes termékkészletekben és importált doboz alállomásban.

Az ipari vállalkozások elosztórendszerében elsősorban nagy rövidzárlati áramú elosztó- és motoráramkörökben használják, amelyek ritkán kézi be- és kikapcsolásra, valamint a tápellátás leválasztására használhatók, valamint megvédhetik az AC áramkört a rövidzárlattól. A beépített biztosítékkapcsoló szakaszoló nem alkalmas egyetlen motorkapcsoló indítására és leválasztására. Megfelel a következő szabványoknak: GB14048.3, IEC60947-3.

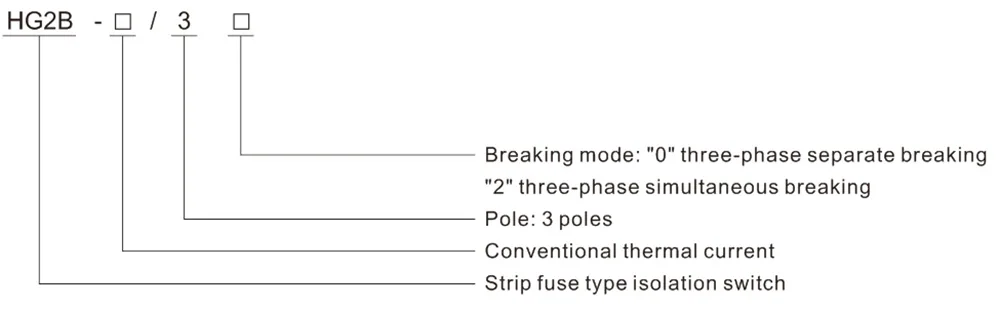

Modell és jelentés

Normál munkakörülmények és telepítési feltételek

1. A környezeti levegő hőmérséklete nem magasabb, mint +40°C és nem alacsonyabb, mint -5°C.

2. A telepítési hely magassága nem haladja meg a 2000 m-t.

3. Páratartalom: Amikor a maximális hőmérséklet +40°C, a levegő relatív páratartalma nem haladja meg az 50%-ot, alacsonyabb hőmérsékleten pedig magasabb relatív páratartalom is megengedett, például 20°C-on 90%. Különleges óvintézkedéseket kell tenni a hőmérséklet-változások okozta esetenkénti páralecsapódás ellen.

4. A környező környezet szennyezettsége 3.

5. A beépített biztosítékkapcsoló szakaszolót olyan helyre kell felszerelni, ahol nincs jelentős rázkódás, ütés és vibráció, valamint nincs eső és hó. Ugyanakkor a telepítés helyén nem lehet robbanásveszélyes közeg, és a közegben nem lehet gáz és por, amely korrodálhatja a fémet és tönkreteheti a szigetelést.

Termékjellemzők

■ Az áramváltó és a biztosítékkapcsoló első integrálása

■ Késéllel és ívoltó készülékkel biztonságosan használható

■ Elszigetelt penge, NT/NH sorozat és közös félvezető olvadékmag (gyors olvadás) hozzáadható

■ Biztosítékfigyelő és jelkapcsoló hozzáadható

■ Főkapcsolóként használható, azonnali megszakítási kapacitás 50-100 kA-ig

■ DNH5 szalagos biztosítékos leválasztó kapcsoló egyedülálló folyamattechnológiával

■ Az in-line biztosítékos szakaszolókapcsoló gyönyörű megjelenésű, újszerű és tömör, és megfelel az IEC60947-3.GB14048.3 szabványnak.

Felépítés és jellemzők

Az in-line biztosítékkapcsoló szakaszoló egy alapból, egy talapzatból, egy burkolatból, egy fogantyúból, egy védőburkolatból és egyebekből áll. Az NT sorozatú biztosítékcsatlakozó a fedélre van szerelve, és mozgatható érintkezőlapátként használható; A fogantyú az alap támaszpontja mentén legyezőszerűen forog, a burkolat pedig törött és a biztosítékkal együtt záródik. Nagy távolság és tiszta töréspont van, hogy megfeleljen a leválasztó kapcsoló követelményeinek. A talapzat és a talapzat könnyen szétszerelhető, így az állvány biztonságosan és megbízhatóan felszerelhető a sínre. Az alap ívoltó ráccsal van felszerelve, amely biztosítja a kapcsoló megszakítóképességét.

Fő műszaki paraméterek

A kapcsoló és a biztosíték kapcsolata

Megjegyzés: Az NT3-200, 250A biztosíték nem szabványos, kérjük, vegye fel a kapcsolatot cégünkkel a megrendeléshez vagy testreszabáshoz.

Vázlat és beépítési méretek

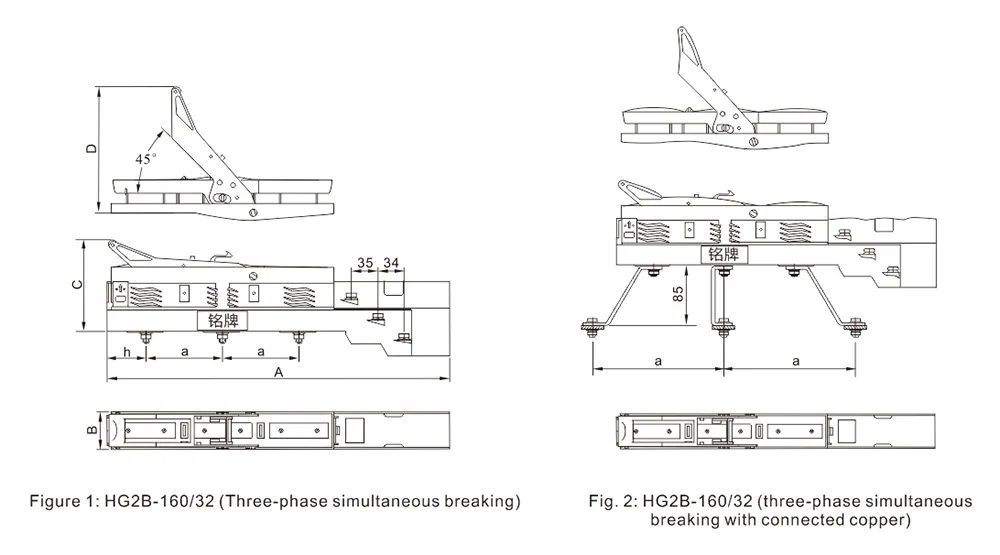

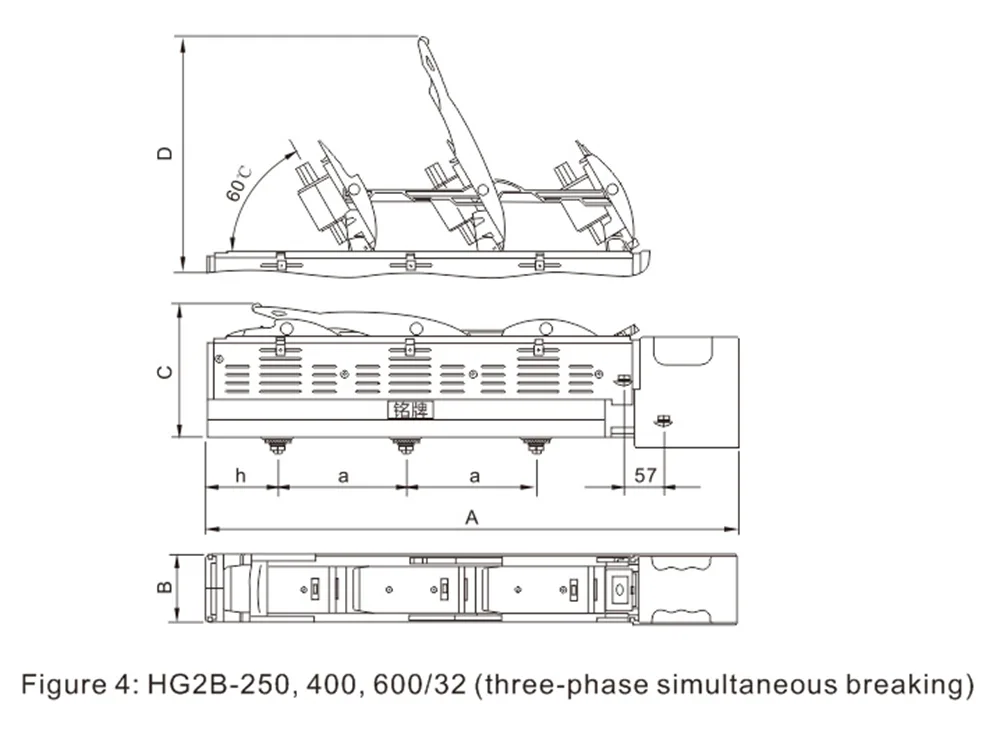

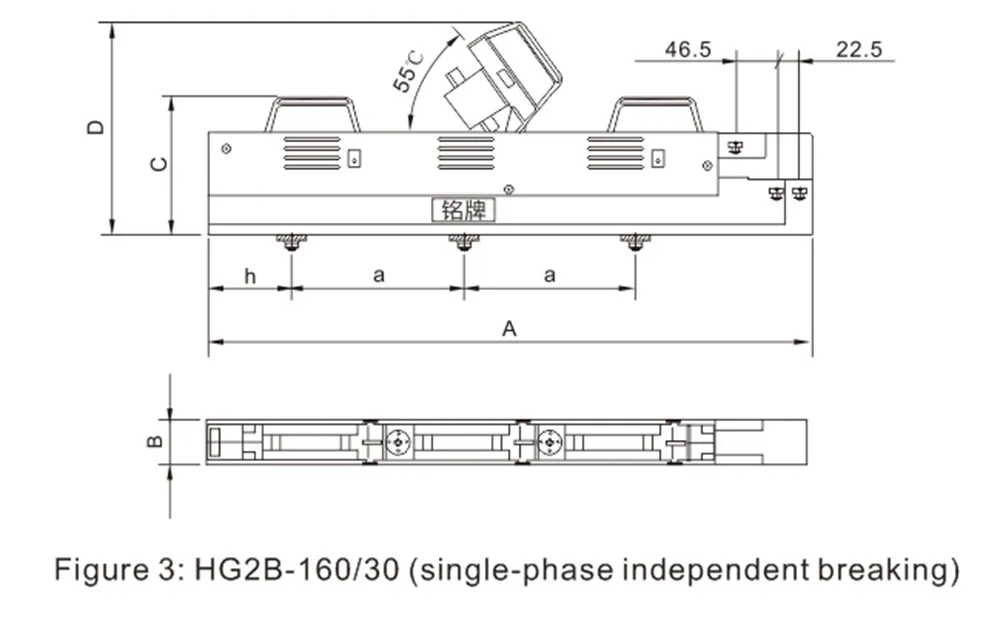

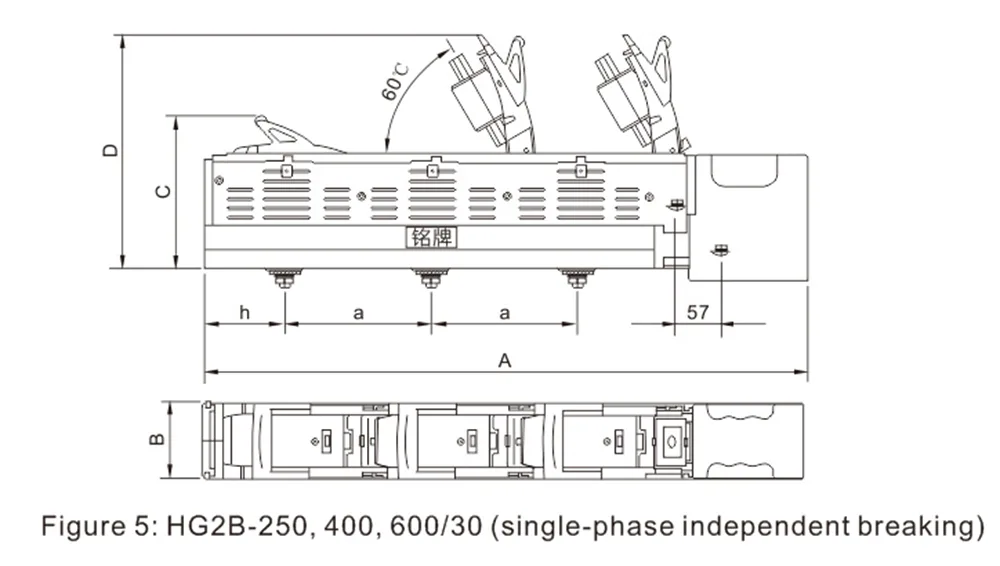

A HG2B-160~630A soros biztosítékkapcsoló szakaszoló vázlatos és beépítési méretei.
