Hengeres biztosítékcsatlakozó és biztosítéktartó

A XUCKY (Wenzhou XUCKY Electric) kiváló minőségű biztosítékcsatlakozót és biztosítéktartót kínál IEC 60269, CE, RoHS tanúsítvánnyal. Kerámia test, megbízható teljesítmény, versenyképes ár. Ideális ipari elosztáshoz, vezérlőpanelekhez, napelemekhez. Exportálás Szaúd-Arábiába, Egyesült Arab Emírségekbe, Egyiptomba, Közel-Keletre.

Kérdés küldése

termékleírás

XUCKY biztosítékcsatlakozó és biztosítéktartó | Ipari elektromos biztosítékok szállítója Kínából

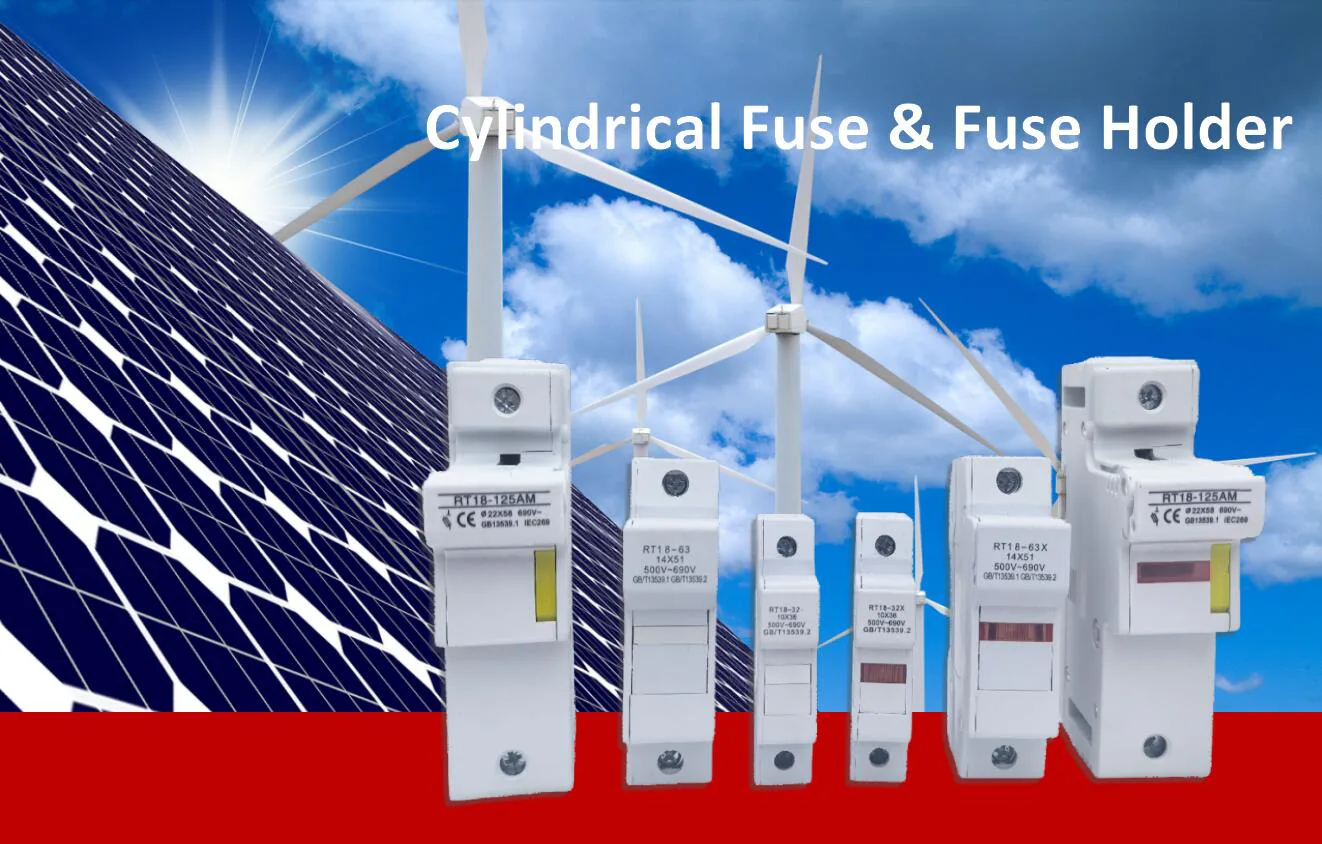

Cylindrical Fuse link & Fuse Holder

Hengeres biztosítékcsatlakozók és biztosítéktartó

Az XUCKY biztosítékcsatlakozó és biztosítéktartó alapvető kisfeszültségű védelmi alkatrészek, amelyeket ipari, kereskedelmi és lakossági elektromos rendszerekhez terveztek. A Wenzhou XUCKY Electric Co., Ltd. által gyártott biztosítéktermékeink megfelelnek az IEC 60269 nemzetközi szabványoknak, nagy megszakítóképességgel, stabil teljesítménnyel és hosszú élettartammal rendelkeznek. Professzionális biztosítékszállítóként Kínából az XUCKY megbízható biztosítékmegoldásokat kínál ügyfeleinek világszerte, különösen a közel-keleti piacon, beleértve Szaúd-Arábiát, az Egyesült Arab Emírségekben és Egyiptomban.

A biztosítéktartót a biztosítékcsatlakozó beépítésére és az áramkör rövidzárlat és túlterhelés elleni védelmére tervezték. A biztosítékcsatlakozó a biztosítéktartó része egy biztosítékkal, és kioldás után cserélik. Ha a túlterhelés vagy a rövidzárlati áram meghaladja a küszöbértéket, a biztosíték kiég, és a biztosítéktartón lévő LED világít.

A biztosítékok kábelvezetékek, háztartási készülékek és ipari berendezések védelmére szolgálnak. A réz- és alumíniumhuzalcsatlakozások támogatottak.

Szabvány: IEC60269-2, IEC 60947-3

A biztosítékcsatlakozókat és a biztosítéktartót úgy tervezték, hogy megvédjék a kábelvezetékeket a túlterheléstől és a rövidzárlattól

jelenlegi:

háztartási gépek;

Ipari berendezések.

Alkalmazás

• Ipari vezérlőpanelek és elosztótáblák

• Áramelosztó rendszerek gyárakban és épületekben

• Napelemes PV rendszerek (DC és AC védelem)

• Motorvezérlő központok (MCC)

• HVAC és elektromos berendezések

• Megújuló energia projektek a Közel-Keleten

• Kereskedelmi és lakossági elektromos szerelések

Cylindrical Fuse link & Fuse Holder

Jellemzők és előnyök

Teljes körű védelem

Megfelel a globális elfogadottságra vonatkozó IEC szabványoknak

Szabványos hengeres felépítés

Alacsony energiaelvonási teljesítmény az alacsonyabb hőmérséklet-emelkedés érdekében

Könnyű telepítés

IEC 60269-1 / -2 tanúsítvánnyal rendelkezik, CE és RoHS kompatibilis

Kiváló minőségű kerámia test kiváló szigeteléssel és hőállósággal

Nikkelezett sárgaréz végsapkák az alacsony érintkezési ellenállásért

Nagy megszakítási kapacitás 120 kA-ig (HRC típus)

Kapható gG (általános célú) és aM (motorvédelem) karakterisztikával

DIN-sínre szerelhető biztosítéktartó ujjbiztos kivitelben

Opcionális kiolvadt biztosítékjelző az egyszerű karbantartás érdekében

Széles besorolási tartomány: 0,5A ~ 630A, 500V / 690V AC

Költséghatékony ár, közvetlenül a kínai Wenzhou-i XUCKY gyárból

Műszaki adatok

Paraméterek	Méret
Biztosítéktartó	10×38	14×51	22×58
Névleges áram 690 V AC In, A mellett	0,5; 1; 2; 4; 6; 8; 10	2; 4; 6; 8; 10; 16; 20; 25	2; 4; 6; 8; 10; 16; 20; 25; 32; 40; 50
Súly, g	50	83	170
Mechanikai állóképesség, O-C ciklusok	2000	2000	1600
Védettségi fokozat: IEC 60529	IP20	IP20	IP20
Üzemi hőmérséklet, °C	-10 és +55 között	-10 és +55 között	-10 és +55 között
A csatlakoztatott vezetékek keresztmetszete, mm²	1-től 25-ig	1-től 25-ig	max. 50
Meghúzási nyomaték, N·m	2,5	2,5	2,5
Hengeres biztosítékok
Névleges áramerősség In, A	0,5; 1; 2; 4; 6; 8; 10; 16; 20; 25; 32	2; 4; 6; 10; 16; 20; 25; 32; 40; 50; 63	2; 4; 6; 8; 10; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125
CFL típus	gG	gG	gG
Súly, g	7,7	20,5	58
Névleges megszakítóképesség Ics, kA	50	50	50
Védettségi fokozat: IEC 60529	IP20	IP20	IP20
Üzemi hőmérséklet, °C	-10 és +55 között	-10 és +55 között	-10 és +55 között

Bekötési rajz

Cylindrical Fuse link & Fuse Holder

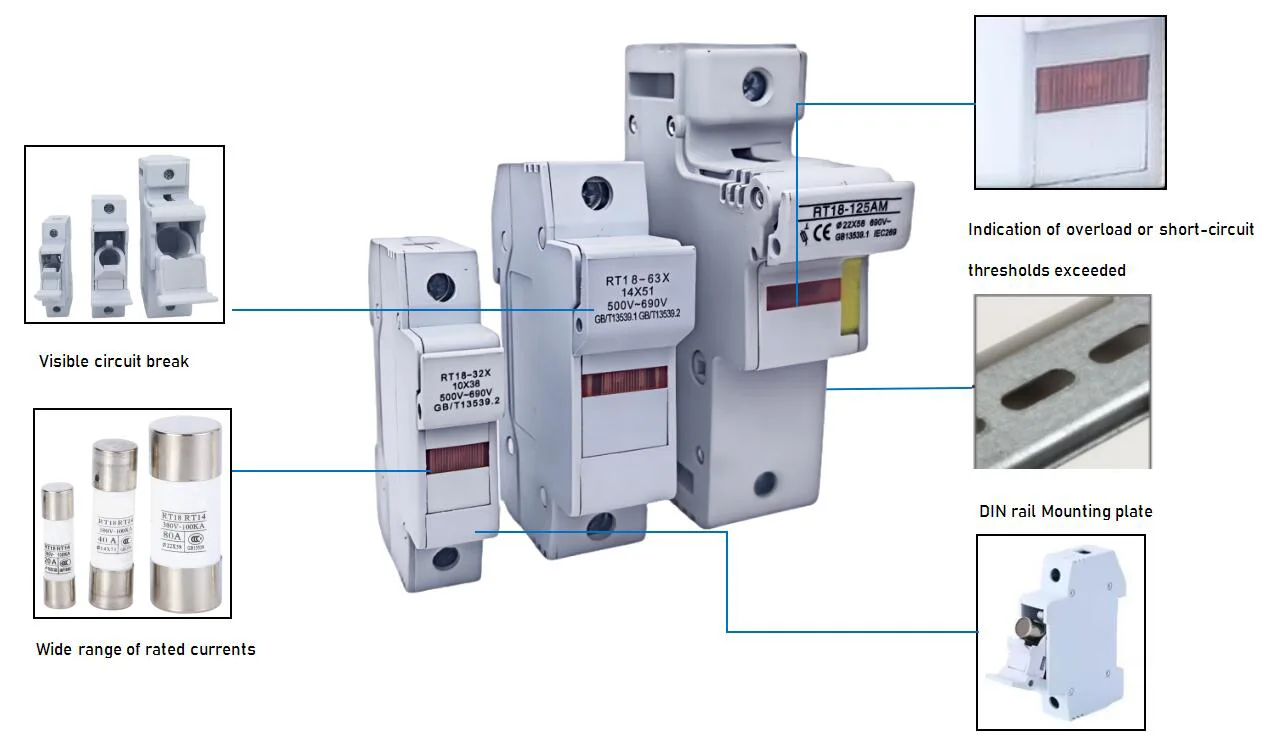

Művelet

A LED világít, ha a szakaszoló leold

Teljes és beépítési méretek (mm)

Hengeres biztosítékok

Cylindrical Fuse link & Fuse Holder

Méret	a	b	c
10x38	38	10	10,3
14x51	51	12	14
22x58	58	16	22

Név	Névleges feszültség, V	Névleges frekvencia, Hz	Maximális áramerősség, A	Max. teljesítmény disszipáció, W
Biztosítéktartó 10×38	500	50/60	8	3
Biztosítéktartó 14×51	500	50/60	20	5
Biztosítéktartó 22×58	500	50/60	40	9.5

Név	Névleges üzemi áram In, A	Névleges feszültség, V	Névleges frekvencia, Hz	10×38	14×51	22×58
Hengeres biztosíték 0,5A	0.5	500	50/60	10×38-0,5	-	-
Hengeres biztosíték 1A	1	500	50/60	10×38-1	-	-
Hengeres biztosíték 2A	2	500	50/60	10×38-2	14×51-2	22×58-2
4A hengeres biztosíték	4	500	50/60	10×38-4	14×51-4	22×58-4
Hengeres biztosíték 6A	6	500	50/60	10×38-6	14×51-6	22×58-6
Hengeres biztosíték 8A	8	500	50/60	10×38-8	-	22×58-8
Hengeres biztosíték 10A	10	500	50/60	10×38-10	14×51-10	22×58-10
Hengeres biztosíték 16A	16	500	50/60	10×38-16	14×51-16	22×58-16
Hengeres biztosíték 20A	20	500	50/60	10×38-20	14×51-20	22×58-20
25A hengeres biztosíték	25	500	50/60	10×38-25	14×51-25	22×58-25
32A hengeres biztosíték	32	500	50/60	10×38-32	14×51-32	22×58-32
40A hengeres biztosíték	40	500	50/60	-	14×51-40	22×58-40
50A hengeres biztosíték	50	500	50/60	-	14×51-50	22×58-50
Hengeres biztosíték 63A	63	500	50/60	-	14×51-63	22×58-63
Hengeres biztosíték 80A	80	500	50/60	-	-	22×58-80
Hengeres biztosíték 100A	100	500	50/60	-	-	22×58-100
Hengeres biztosíték 125A	125	500	50/60	-	-	22×58-125

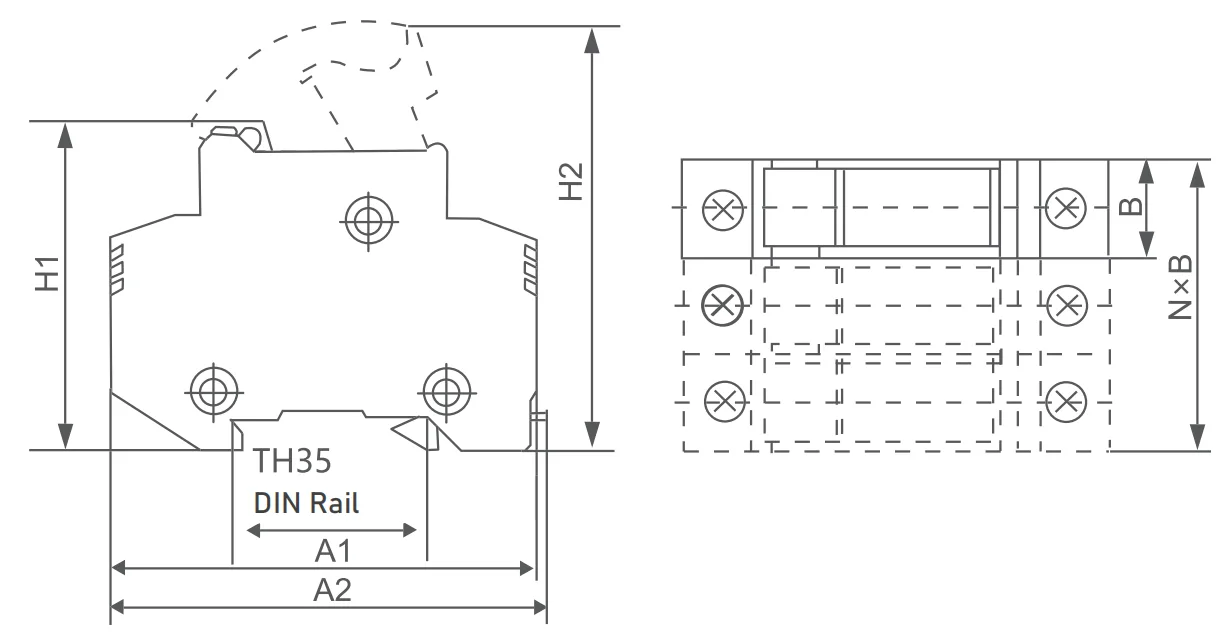

Biztosítéktartó

Cylindrical Fuse link & Fuse Holder

Modell	Körvonal mérete (mm)
	A1	A2	B	H1	H2
RT18-32	77	78	17	61	80
RT18-63	96	97	26	67	94
RT18-125	127	129	35	76	104

Időáram jelleggörbe

Cylindrical Fuse link & Fuse Holder

GYIK

1. kérdés: Mi az a biztosítékcsatlakozó?

V: A biztosítékcsatlakozás a biztosíték cserélhető védőeleme, amely kalibrált olvasztóelemet tartalmaz, amely túlterhelés vagy rövidzárlat esetén megszakítja az áramkört. Ez a biztosítékrendszer „szíve”.

2. kérdés: Mi a különbség a biztosítékcsatlakozó és a biztosítéktartó között?

V: A biztosíték linkje a cserélhető olvasztó rész; a biztosítéktartó (biztosítékalap) az a rögzített rögzítési rész, amely a biztosítékot tartja és elektromos csatlakozásokat biztosít. Mindkettőre szüksége van a biztosíték teljes felszereléséhez.

3. kérdés: Milyen szabványnak felelnek meg az XUCKY biztosítékok?

V: Biztosítékaink megfelelnek az IEC 60269-1 és IEC 60269-2 nemzetközi szabványoknak, CE és RoHS tanúsítvánnyal.

4. kérdés: Használhatók-e az XUCKY biztosítékok Szaúd-Arábiában és a Közel-Keleten?

V: Igen. Az XUCKY biztosítékcsatlakozót és biztosítéktartót 500 V/690 V AC rendszerekhez tervezték, kompatibilisek a közel-keleti hálózati szabványokkal. Gazdag export tapasztalattal rendelkezünk Szaúd-Arábiában, az Egyesült Arab Emírségekben, Egyiptomban és más Öböl-országokban.

5. kérdés: Mi a MOQ az XUCKY biztosítékhoz?

V: A MOQ 100 db szabványos típusokhoz. Egyedi megrendeléseket szívesen fogadunk. Részletes árlistáért lépjen kapcsolatba velünk.
