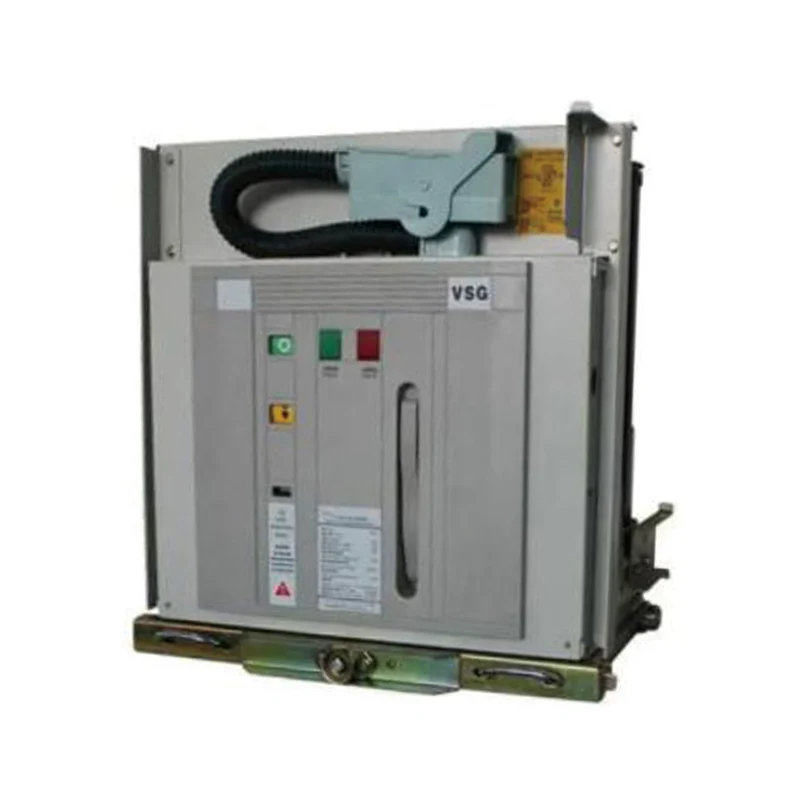

VSG-12 sorozatú beltéri nagyfeszültségű vákuum megszakító

Az XUCKY Electric vezető kínai gyártó és exportőr, amely a VSG-12 sorozatú beltéri nagyfeszültségű vákuum-megszakítókra szakosodott. Termékeink széles skálájával találkozhatunk ügyfeleink különféle igényeivel világszerte. A kiváló minőség, az innovatív technológia és a kiváló ügyfélszolgálat iránti elkötelezettségünk kiemeli iparágunkban.

Kérdés küldése

termékleírás

♦ Beépítési mód: kihúzható, fix;

♦ Működési mechanizmus: rugós működtető mechanizmus;

♦ Rúd típusa: összeszerelt rúd, beágyazott rúd;

♦ Fázisok közötti távolság: 150 mm, 210 mm, 275 mm;

A VSG-12 sorozatú beltéri nagyfeszültségű vákuum-megszakító környezeti feltételei

♦ Környezeti hőmérséklet: -15r~+40r;

♦ Magasság: <1000m;

♦ Relatív páratartalom: napi átlag <95%, havi átlag <90%;

♦ Földrengés intenzitása: <8 fokozat;

♦ Tűz, robbanásveszély, súlyos szennyeződés, vegyi korrózió, valamint erős vibráció nélküli helyek.

A VSG-12 sorozatú beltéri nagyfeszültségű vákuum-megszakító fő műszaki paraméterei

Nem	Tétel	Egység	Érték
1	Névleges feszültség	kV	12
2	1 perc teljesítményfrekvencia-ellenállási feszültség		42
3	Névleges villámimpulzus-ellenállási feszültség		75
4	Névleges frekvencia	Hz	50
5	Névleges áram	A	630, 1250, 1600, 2000, 2500, 3150
6	Névleges rövidzárlati megszakítóáram	kA	25, 31,5, 40
7	Névleges rövid idejű ellenállási áram	kA	25, 31,5, 40
8	Névleges rövidzárlati időtartam	s	4
9	Névleges csúcsérték ellenállási áram	kA	63, 80, 100
10	Névleges rövidzárlati áram	kA	63, 80, 100
11	A másodlagos áramkör tápfrekvencia-ellenállási feszültsége (Imin)	V	2000
12	Névleges egyszeres/hátra tartó kondenzátortelep törési áram	A	630/400 (800/400 40 kA esetén)
	Nyitási idő (névleges feszültség)	ms	20-50
14	Zárási idő (névleges feszültség)	ms	35-70
15	Mechanikai élettartam	Times	10000
16	Elektromos élettartam		E2 osztály
17	A mozgó és rögzített érintkezők halmozott megengedett kopási vastagsága	mm	3
18	Névleges záró üzemi feszültség	V	AC/DC110/220
19	Névleges nyitási üzemi feszültség	V	AC/DC110/220

Nem	Tétel	Egység	Érték
20	A motor névleges teljesítménye	W	90
21	Töltési idő	s	≤15
22	Hézag a nyitott érintkezők között	mm	9±1
23	Utazáson túl	mm	3±1
24	Kapcsolattartó zárási visszapattanási ideje	ms	≤2
25	Háromfázisú nyitási és zárási aszinkronizmus	ms	≤2
26	Átlagos nyitási sebesség	m/s	0,9-1,7
27	Átlagos zárási sebesség	m/s	0,6 - 1,0
28	Fő vezető áramkör ellenállása	mΩ	≤45 (630A) ≤35 (1250-2000A) ≤25 (2500 A felett)
29	Az érintkezők záró érintkezési nyomása	N	3100-3700 (25-31,5 kA) 4400-4800 (40 kA)
30	Névleges működési sorrend		O-0,3s-CO-180s-CO

Megjegyzés: ha az áramerősség 4000A, akkor léghűtés szükséges.

Általános szerkezeti rajz és beépítési méret (egység: mm)

♦ Kihúzás típusa (összeszerelt rúd)

szekrény szélessége	névleges áram (A)	névleges rövidzárlati megszakító áram (kA)	P	H	A	B	C	D	E	F	G	J	K	L	M	N	R	S	T
650	630	20’31.5	150	275	490	502	492	500	433	626	035	280	598	76	78	637	501	202	40
650	12j0	20-31.5	150	275	490	502	492	500	433	626	049	280	598	76	78	637	501	202	40
800	630	20-31.5	210	275	638	652	640	650	433	626	035	280	598	76	78	637	501	277	40
800	1250	20-40	210	275	638	652	640	650	433	626	049	280	598	76	78	637	501	277	40
800	1600	31,5-40	210	275	638	652	640	650	433	626	055	280	598	76	78	637	501	277	40
UDVAROL	030	20-31.5	275	275	838	852	838	850	433	626	035	280	598	76	78	637	501	377	40
1000	1250	20-40	275	275	838	852	838	850	433	626	049	280	598	76	78	637	501	377	40
1000	1600	31,5-40	275	275	838	852	838	850	433	626	055	280	598	76	78	637	501	377	40
1000	1600-2000	31,5-40	310	310	838	852	838	850	361	680	079	295	586	77	88	698	529	377	0
1000	2500-4000	31,5-40	310	310	838	852	838	850	361	680	0109	295	586	77	88	698	529	377	0
