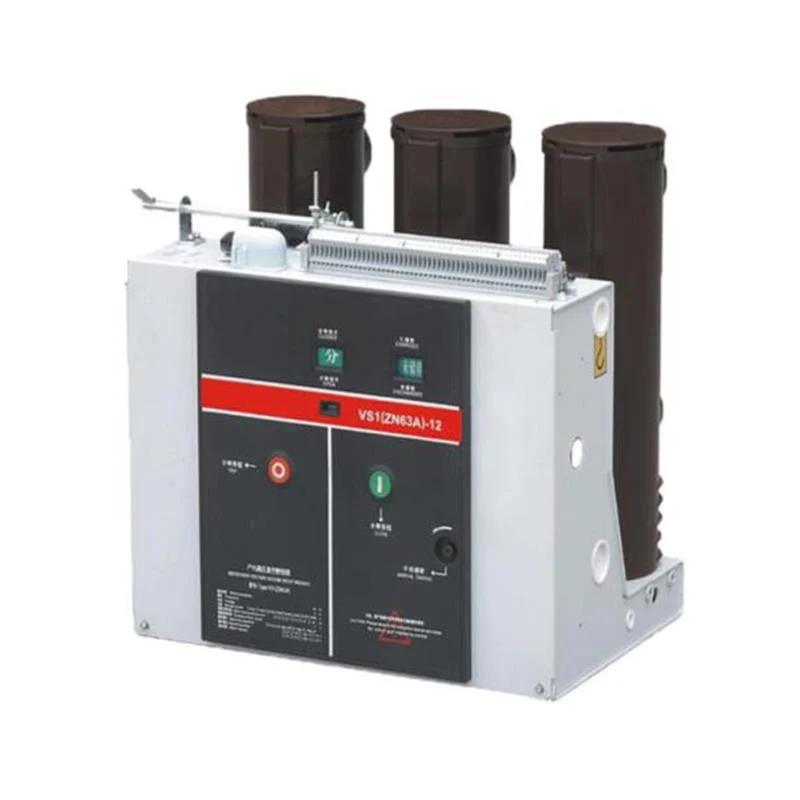

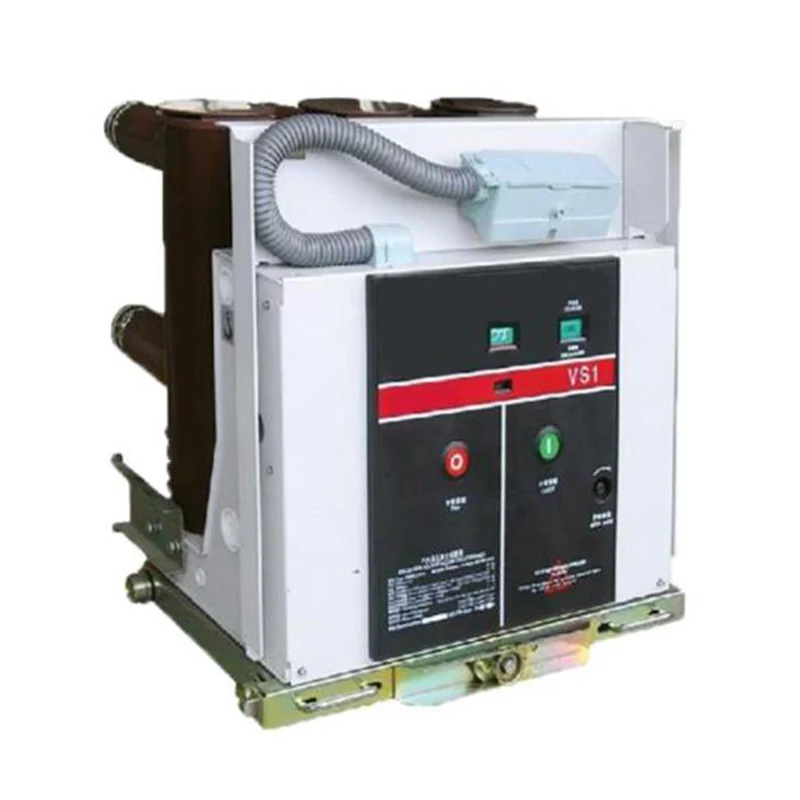

ZN63A-12 beltéri nagyfeszültségű vákuum megszakító

A ZN63A-12 beltéri nagyfeszültségű vákuummegszakító háromfázisú AC 50Hz és 12kV névleges feszültségű beltéri berendezés, amely ipari és bányászati ​​vállalkozások, erőművek és alállomások elektromos létesítményeinek vezérlésére és védelmére használható, és alkalmas gyakori működési helyek.

A feszültség vákuum megszakító gyakran működtethető, és képes többször megszakadni és újrazárni. A termék első-hátsó összeszerelő szerkezetként készült, nem csak fix beépítési egységként, hanem alvázzal szerelve kézikocsiként is használható, megbízható reteszelő funkcióval rendelkezik.

A ZN63A 12KV megszakító megfelel a GB/T1984 és JB/T3855 szabványoknak.

A TAIXI Electric által gyártott ZN63A-12 beltéri nagyfeszültségű vákuummegszakító az ötödik generációs VS1 beltéri nagyfeszültségű vákuummegszakító. Megbízható reteszelő funkcióval rendelkezik, és gyakran működtethető. Képes többször eltörni és visszazárni. A beltéri nagyfeszültségű vákuum-megszakító a működtető mechanizmusból és az ívoltó kamrából áll, amely fix beépítési egységként vagy különálló, alvázkocsival felszerelt kézikocsiként használható.

Modell és jelentés

Működő állapot

1. Környezeti levegő hőmérséklet: -15~+40 ℃

2. Magasság: ≤2000 m

3. Páratartalom: napi átlagérték ≤95%, havi átlagérték ≤90%;

4. Vízgőznyomás: Napi átlagérték ≤2,2kPa; Havi átlagérték ≤1,8kPa

5. A külső sokkolás és földrengés figyelmen kívül hagyható

6. Tilos pornak, szmognak, maró/gyúlékony gáznak, gőznek és sónak kitett helyeken dolgozni.

Műszaki előírás

1. Fő specifikáció és műszaki paraméter

2. Beltéri nagyfeszültségű vákuummegszakító mechanikai paraméterei összeszerelés és beállítás után

3. A nyitó és záró tekercsek műszaki paraméterei

4. Energiatároló motor műszaki paraméterei

Az energiatároló motor állandó mágneses egyenáramú motort alkalmaz, az üzemi feszültség lehetővé teszi az AC és DC tápellátást

A termék szerkezete és jellemzői

1. Vákuummegszakító

A 12KV-os megszakító egy közbenső tömítő típusú kerámia vagy üveg vákuummegszakítóval van felszerelve, réz-króm érintkezőanyagot használ, csésze alakú mágneses tér érintkező szerkezet, érintkezési elektromos kopási sebessége kicsi, elektromos élettartama hosszú, és feszültségállósága Az érintkezési szint magas, a dielektromos szilárdság stabil, az ív helyreállítási sebessége gyors, az elfogási szint alacsony és a megszakító kábel erős.

2. Átfogó szerkezet

A beltéri nagyfeszültségű vákuum-megszakító általános szerkezete az ívoltó kamra működési mechanizmusát és elülső-hátsó elrendezését alkalmazza. A fő áramköri rész háromfázisú padló típusú szerkezethez való. A vákuummegszakító függőlegesen egy cső alakú szigetelőcsőbe van beépítve. A szigetelő henger epoxigyantából készül és APG eljárással öntött, így különösen ellenáll a kúszásnak. Ez a szerkezeti kialakítás nagymértékben csökkenti a por felhalmozódását az ívoltó kamra felületén, nemcsak megakadályozza a vákuummegszakító külső tényezők általi károsodását, hanem magas ellenállást biztosít a feszültséghatásokkal szemben még nedves hő és súlyos szennyezés.

A főáramkör áramútja, amikor a 12KV-s megszakító zárási helyzetben van:

A felső 28 kimeneti ülék az ívoltó kamrán lévő felső 27 konzolhoz van rögzítve a vákuumívoltó kamra belsejében lévő statikus érintkezőhöz, a mozgatható érintkezőn és a hozzá kapcsolódó vezetőkapcsán keresztül, és lágyan kapcsolódik az alsó 30 konzolhoz és az alsó kimeneti ülés 32 . A beltéri nagyfeszültségű vákuummegszakító működését és az érintkezők érintkezését a 34 szigetelőrúd és a 33 belső tányérrugó a beltéri nagyfeszültségű vákuum-megszakító összekötő rúdrendszerén keresztül valósítja meg.

A megszakító minden áramszinten porálló szigetelő hengerfedéllel van felszerelve. A 1250A és az alatti névleges áramot tényleges használat során nem szükséges eltávolítani, és akkor kell eltávolítani, ha a névleges áramerősség 1600A vagy nagyobb.

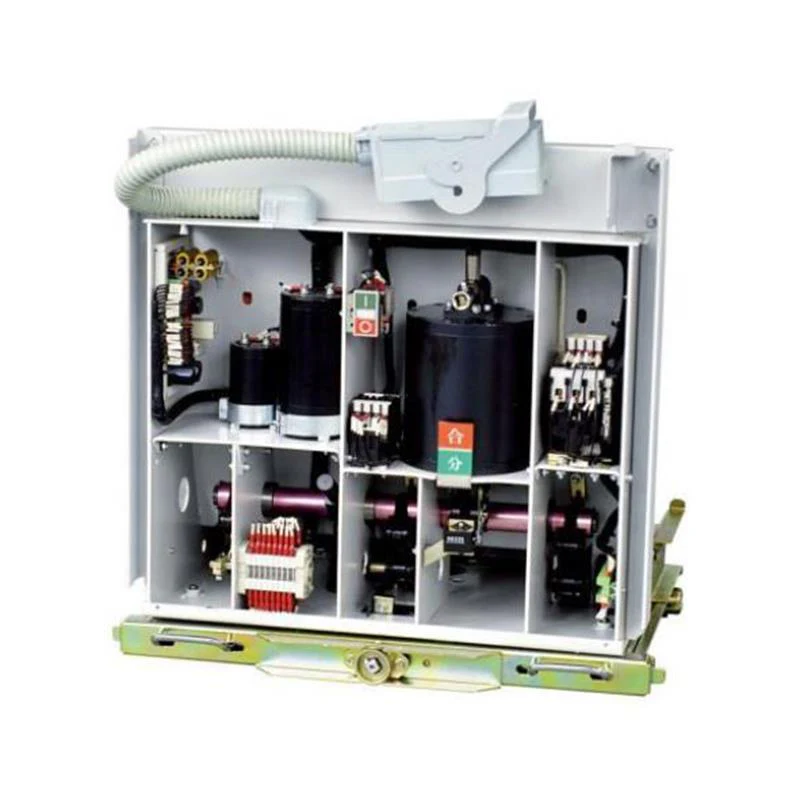

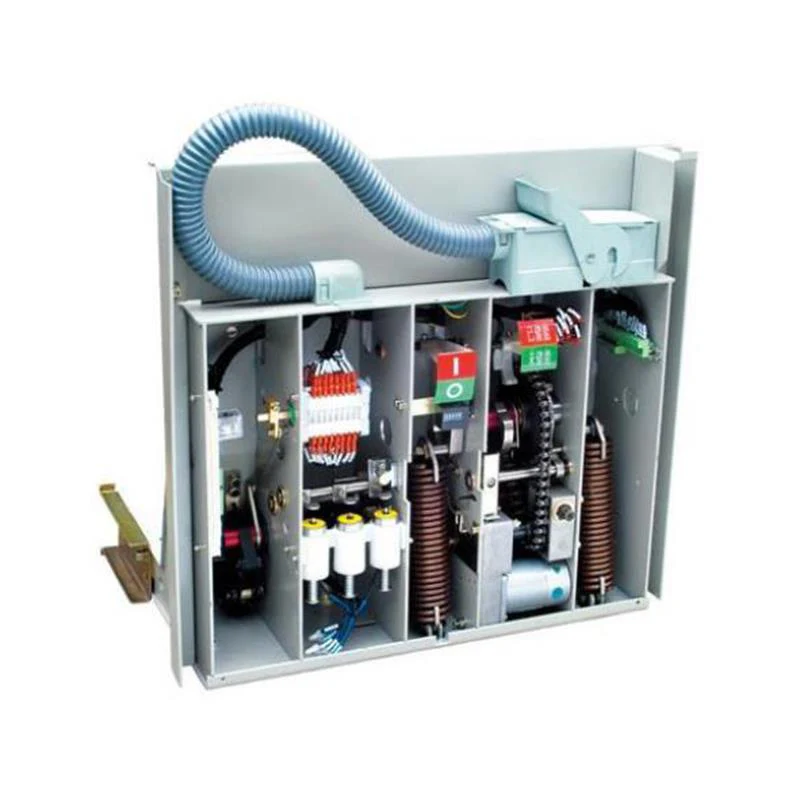

3. Működési mechanizmus

A működtető mechanizmus egy síkban elhelyezett rugós energiatároló működtető szerkezet, amely kézi energiatároló és elektromos energiatároló funkcióval rendelkezik. A működtető mechanizmus az ívoltó kamra előtti mechanizmusdobozban van elhelyezve. A 12KV-s megszakító mechanizmusdoboza egyidejűleg a működtető mechanizmus kereteként szolgál. A mechanikus doboz négy középső válaszfalra van osztva öt összeszerelési térre, amelyek során a tároló és az energiatároló rész, az erőátviteli rész, a kioldó rész és a puffer rész fel van szerelve. Az elülső rész csuklóval, BE-KI gombbal, kézi energiatároló működtető nyílással, rugós tárolási állapotjelzővel és BE-KI jelzővel van felszerelve. Ily módon az ívoltó kamra és a mechanizmus egy egészet alkot, hogy a kettő konzisztensebb legyen, csökkenjen a szükségtelen közbenső átviteli kapcsolat, csökkenjen az energiafogyasztás és a zaj, valamint megbízhatóbbá váljon a 12KV-s megszakító működése.

4. A 12KV-s megszakító előnyei a hosszú élettartam, az egyszerű karbantartás, a szennyezés hiánya, a robbanásveszély, az alacsony zajszint és hasonlók, és alkalmasabb, mint a gyakori működési feltételek és más kemény munkakörülmények. A 12KV-s megszakító kézikocsi típusú kapcsolóberendezésbe rakható, fix kapcsolóberendezéshez is használható.

Működési elv

1. Az ívkioltás elve

A 12KV-s megszakító ívoltó kamrát használ vákuummal és szigetelő közeggel, és nagyon magas vákuumfokozatú. Ha a mozgatható és statikus érintkezőket elektromosan elválasztják a működtető mechanizmus hatására, akkor az érintkezők között ív keletkezik. Az érintkező speciális felépítése miatt az érintkezési résben megfelelő elektromágneses tér is keletkezik, amely elősegíti az ív diffúzióját, és az ívet egyenletesen elosztja az érintkező felületén, hogy égjen az alacsony ívfeszültség fenntartása érdekében. Amikor az áram természetesen nulla, a maradék ionok, elektronok és fémgőzök mikromásodpercek alatt rekombinálódhatnak vagy kondenzálódhatnak az érintkező felületén és az árnyékoláson, így az ívoltó kamra törésének dielektromos szilárdsága visszanyeri. gyorsan eloltja az ívet és eléri a törést.

2. Energiatárolás

A beltéri nagyfeszültségű vákuummegszakító zárásához szükséges energiát a zárórugós energiatároló biztosítja. Az energiatárolás történhet külső hajtómotorral, vagy manuálisan az energiatároló fogantyúval.

Energiatároló működés: A keretre rögzített energiatároló motor elektromos kimenő nyomatékát a motor kimenő tengelyének egyirányú csapágya hajtja, vagy a tároló fogantyú be van helyezve a kézi energiatároló furatba, hogy az óramutató járásával megegyező irányba rázzon, és a lánckerék átforgatva a csigakeréken és a csigáson. Ezután a lánc kerekét a lánc hajtja, hogy forogjon. Amikor a lánckerék forog, a fogaskerékcsap hajtókerekén lévő csúszka az energiatároló tengelyt forgásba hajtja.

És a két oldalsó kar feszítő zárórugón keresztül az energia tárolására. Az energiatárolási pozíció elérésekor a kereten lévő határrúd lenyomja a csúszkát, így az energiatároló tengely leválik a lánckerék átviteli rendszeréről, és a tároló energia megtartja a kereket a görgő megtartásához. Ezzel egyidejűleg az energiatároló tengelyen lévő tárcsázótábla tartja az energiatárolási pozíciót, és megfordítja az energiatároló jelzőt. Megjelenik az energiatároló jel, és a löketkapcsoló átkapcsol, hogy megszakítsa az energiatároló motor tápellátását. Ebben az időben a beltéri nagyfeszültségű vákuummegszakító zárásra készül.

3. Zárási művelet

Miután a mechanizmus tárolja az energiát, ha a zárójel érkezik, a záró mágnesszelep működik, vagy megnyomja a záró gombot, hogy az energiatároló tengely forogjon, meghajtja a csipeszt, hogy kioldja a görgőt, felszabadítja az energiatárolót és a zárórugó energiát szabadít fel, hogy Az energiatároló tengely és a tengelyen lévő bütyök az óramutató járásával megegyező irányba forogjon. A kar elfordításával az erőátviteli lemez meghajtja a szigetelt húzórudat, hogy a mozgatható érintkezőt záró helyzetbe hajtsa, és összenyomja az érintkezőrugót, hogy megtartsa az érintkezéshez szükséges érintkezési nyomást.

A zárási művelet befejezése után a zárt helyzetet a zárófüggöny és a féltengely tartja fenn. Ezzel egyidejűleg az energiatároló jelző, az energiatároló löketkapcsoló alaphelyzetbe áll, a motor tápáramköre csatlakoztatva van, és az ON-OFF jelzőtáblán megjelenik a "zárás" jelzés, ha a külső táp be van kapcsolva, akkor belép ismét az energiatárolási állapot.

Megjegyzés: ha a 12KV-s megszakító záró állapotban van, vagy a zárszerkezet van kiválasztva, és a külső tápegység és a kézikocsi típusú 12KV-s megszakító nincs csatlakoztatva a meghajtási folyamat során, a zárási művelet nem hajtható végre.

4. Nyitási művelet

A zárási művelet befejezése után a nyitási jel vétele vagy a nyitógomb megnyomása után a nyitó kioldó elektromágnes vagy a túláram kioldó elektromágnes hat, így a záróféken a féltengely korlátozása megszűnik. Az ívoltó kamra statikus és dinamikus érintkezőit az érintkezőrugókban és a nyílásban tárolt energia elválasztja egymástól, és a műveletet elvégzik. A nyitás utáni folyamatban a hidraulikus puffer elnyeli a fennmaradó energiát a nyitási folyamat során, és korlátozza a nyitási helyzetet.

A be-ki jelzőtáblán az "Open" jelzés látható, ezzel egyidejűleg a számlálót meghúzva a számláló számlálás valósítható meg, a fő segédkapcsolót a hajtórudazat kapcsolja.

Hiba a reteszelő védelemnél

1. Miután a beltéri nagyfeszültségű vákuummegszakító zárási művelete befejeződött, a záró reteszelő hajlítólemez lefelé mozog, hogy rögzítse a záró és tartsa záró hajlítólemezt a tengelyen, és a megszakítót nem lehet újra lezárni, ha a megszakító be van kapcsolva. nem nyitott.

2. A megszakító zárása után, ha a záró elektromos jelet nem távolítják el időben, a beltéri nagyfeszültségű vákuummegszakító belső kioldásgátló vezérlő áramköre levágja a záró áramkört, hogy megakadályozza a többszöri újrazárást. 3. Ha a kézikocsi típusú megszakító nem érte el a kísérleti helyzetet vagy a munkahelyzetet, a reteszelő hajlítólemez a záráskor kicsavarja a csapot, és a beltéri nagyfeszültségű vákuummegszakító nem záródik, hogy megakadályozza a megszakító belépését a terhelési terület zárt állapotban.

4. Miután a kézikocsi típusú beltéri nagyfeszültségű vákuum-megszakító munkahelyzetben vagy teszthelyzetben le van zárva, a görgős zárszerkezet reteszeli a lemezt, és a kézikocsi nem tud elmozdulni, hogy megakadályozza a terhelési zóna kihúzását vagy benyomását. a záró állapot.

5. Ha az elektromos zárózárat választja, akkor a kézi zárás nem történik meg, amikor a másodlagos vezérlőfeszültség be van kapcsolva.

Megjegyzés: A zárási teljesítményfelvétel 4,5 W, és normál esetben 0,8-1,1-szeres névleges feszültséggel üzemeltethető.

Telepítés, használat és karbantartás

■ Telepítés:

1. A 12KV-s megszakító fix egységként vagy alvázas kocsi egységként is beépíthető.

2. A megszakító felemelésekor a horgot a beltéri nagyfeszültségű vákuummegszakító emelőnyílására kell akasztani. Mozgás közben a felső és alsó érintkezőkart nem szabad erőhatásnak kitenni, ugyanakkor a megszakítót nem szabad nagy lökésvibrációnak kitenni.

3. A 12KV-s megszakítónak működnie kell a szekrény együttműködésével és működésével.

a. A rögzített megszakítók bemenete és kimenete, valamint a főáramköri busz közötti csatlakozócsavarokat meg kell húzni a jó érintkezés biztosítása érdekében.

b. A kézikocsi típusú beltéri nagyfeszültségű vákuummegszakítót a speciális szállítókocsival a szekrénybe tolják. Amikor a megszakító teszt/leválasztási helyzetbe kerül, az alváz autó zárlemezének és a szekrénytestnek jól illeszkednie kell.

c. Helyezze be a speciális fogantyút az alváz működtető nyílásába, és forgassa el az óramutató járásával megegyező irányba az előrehaladáshoz és az óramutató járásával ellentétes irányba a kilépéshez. A 12KV-s megszakítót csak a nyílásban lehet tolni vagy kilépni. A megszakító kocsi hajtólökete 200 mm.

d. A kézikocsi típusú 12KV-s megszakító csak próbahelyzetben és munkahelyzetben tudja a nyitást és zárást végrehajtani. Záró állapotban a megszakító kocsi nem mozgatható.

4. Csatlakoztassa helyesen a vezérlő áramkört, a beltéri nagyfeszültségű vákuummegszakító belső kapcsolási rajzát (a részletekért lásd az 5-8. ábrát).

■ Használata:

Energiatárolási művelet

a. Kézi energiatárolás: Illessze be az erre a célra szolgáló energiatároló fogantyút a kézi energiatároló működtető nyílásába az óramutató járásával megegyező irányban. Miután az energiatároló a helyén van, az energiatároló jelző azt mutatja, hogy tárolt energiát.

b. Motoros energiatárolás: Kapcsolja be az energiatároló motor működési teljesítményét, és a motor automatikusan tárolja az energiát. Miután az energiatároló a helyére került, a motor energiatároló áramköre automatikusan lekapcsol, és az energiatároló jelzés azt mutatja, hogy energiát tárolt.

2. A kapcsoló zárása és kinyitása után, az energiatárolás befejezése után, manuálisan nyomja meg a "Bezárás" gombot, vagy kapcsolja be a vezérlő tápfeszültséget, hogy a záró mágnesszelep működésbe lépjen, vagyis a zárás megvalósítható; a kapcsoló kinyitásakor kézzel nyomja meg a "Megszakító" A segédkapu mágnesszelep nyitását egy gomb megnyomásával vagy a vezérlő tápfeszültség bekapcsolásával érhetjük el.

3. A kezelőnek meg kell értenie a beltéri nagyfeszültségű vákuummegszakító felépítését, figyelmesen olvassa el a termék használati útmutatóját, és megfelelően működtesse azt az előírásoknak megfelelően.

■ Karbantartás:

1. A beltéri nagyfeszültségű vákuummegszakítóhoz vákuummegszakító készülék használata miatt speciális célú csúszócsapágyakat és hosszú hatású zsírokat használnak, így a megszakító törzse normál használati körülmények között karbantartást nem igényel, de a felhasználási környezet eltérősége miatt a terméknek továbbra is üzemben kell lennie. Rendszeresen végezze el a következő karbantartást.

a. A 12KV-os megszakító felületén lévő por és szennyeződés a környezettől függően megtisztul. Törölje le a szigetelés felületét egy száraz ruhával, majd távolítsa el a szennyeződéseket egy tisztítószerrel megnedvesített selyemkendővel.

b. Évente legalább egyszer szigetelje le a beltéri nagyfeszültségű vákuummegszakítót, hogy ellenőrizze, nem szivárog-e a vákuum-megszakító, vagy csökken-e a szigetelő szigetelési szilárdsága. Ha bármilyen rendellenességet észlel, azt időben kezelni vagy cserélni kell.

c. Ha a megszakító hosszú ideig tétlen, előfordulhat, hogy a 12KV-s megszakító aktív része leblokkol. Ezért a 12KV-os megszakítót legalább évente egyszer üzembe kell helyezni (beleértve 5-5 alkalommal az energiatárolást, valamint a zárási és nyitási műveleteket).

d. Gyakran üzemeltetett beltéri nagyfeszültségű vákuummegszakítónál gyakran ellenőrizni kell a mozgó alkatrészek kopását a működtető mechanizmusban, és szükség esetén a mozgó alkatrészeket kenőolajjal meg lehet tölteni. A balesetek elkerülése érdekében karbantartási munkákat akkor kell elvégezni, amikor a beltéri nagyfeszültségű vákuummegszakító olyan állapotban van, hogy a megszakítót nem tárolják.

Gyakori hibák és okok

Vázlat és beépítési méret

A 650 mm-es szekrényes ZN63A-12 vázlatos és beépítési méretei

1. ábra Kézikocsi típusú tömítés típusa

2. ábra Kézikocsi típusú közös típusú kézikocsi

3. ábra Fix típusú tömítés

Megjegyzés: a zárójelben feltüntetett méretek 1600 A-nél nagyobb névleges áramra vonatkoznak.

4. ábra Fix típusú közös típus

5. ábra Kézikocsi típusú tömítés típusa

6. ábra

7. ábra

Másodlagos sematikus diagram

8. ábra A ZN63A-12 rögzített VCB belső elektromos másodlagos vázlata (reteszelő elektromágnes nélkül)

Megjegyzés: L-t rövidre kell zárni, ha AC110V vagy DC110V.

9. ábra ZN63A-12 fix típusú vákuum megszakító (reteszelő elektromágneses)

Megjegyzés: L-t rövidre kell zárni, ha AC110V vagy DC110V.

10. ábra ZN63A-12 kézikocsi típusú vákuum megszakító (reteszelő elektromágnes nélkül)

Megjegyzés: L-t rövidre kell zárni, ha AC110V vagy DC110V.

11. ábra ZN63A-12 kézikocsi típusú vákuum megszakító (reteszelő elektromágneses)

Megjegyzés: L-t rövidre kell zárni, ha AC110V vagy DC110V.

Értékesítés utáni szolgáltatás

1. A cégünk által forgalmazott összes termékre a jótállási idő egy év. A garanciális időszak alatt ingyenes karbantartást biztosítunk. A cég a garancia részletes előírásai szerint kijavítja és kicseréli (kivéve az emberi tényező vagy ellenállhatatlan természeti jelenség okozta meghibásodást vagy kárt. ).

2. A javítási értesítés kézhezvétele után hét munkanapon belül a helyszínre érkezünk és megoldjuk a problémát.

3. A felhasználó telefonon tájékozódhat a vonatkozó műszaki problémákról, és egyértelmű megoldást kaphat.

4. Normál használat közbeni teljesítményhiba esetén a cég a fenti garanciális szolgáltatást ígéri.

5. A fizetős karbantartási szolgáltatásokra a garanciális időszak alatt az alábbi feltételek érvényesülnek;

a. Ember okozta vagy ellenállhatatlan természeti jelenségek által okozott károk;

b. Meghibásodás vagy sérülés nem megfelelő működés miatt;

c. A termék átalakítása, szétszerelése vagy összeszerelése miatti meghibásodás vagy sérülés.

Rendelési információk

Rendeléskor kérjük az alábbi tételeket feltüntetni:

a. Megszakító modell és rendelési mennyiség;

b. Névleges feszültség, névleges áram és névleges rövidzárlati megszakítóáram;

c. Az energiatároló motor és a nyitott-záró tekercs névleges üzemi feszültsége;

d. A túláram kioldó tekercseinek száma és a kioldási áram értéke;

e. A pótalkatrészek neve és mennyisége;

f. Ha a felhasználónak ismeretlen vagy különleges követelményei vannak, forduljon a gyártóhoz.
