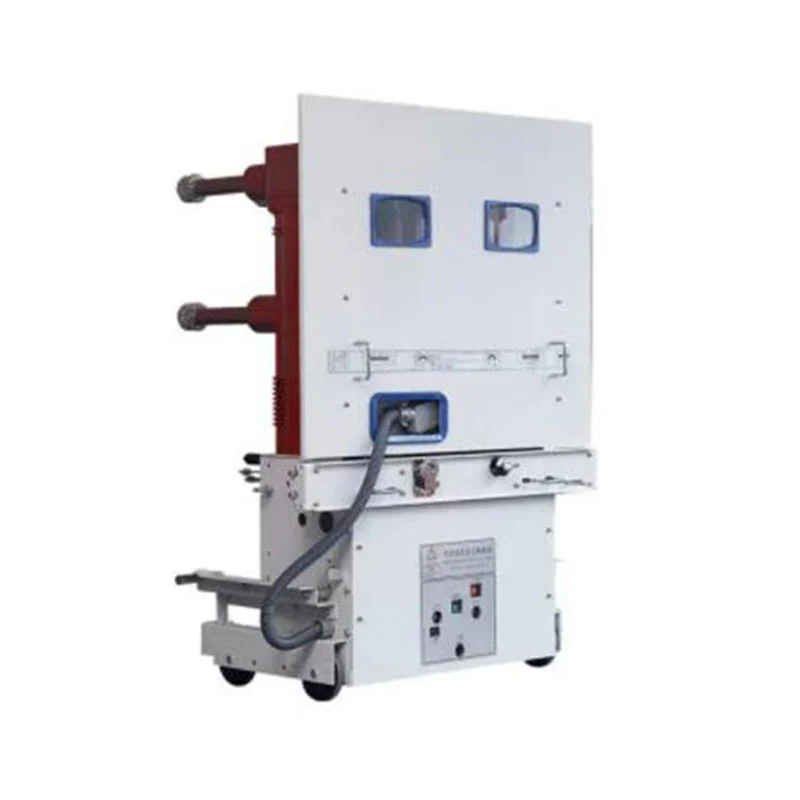

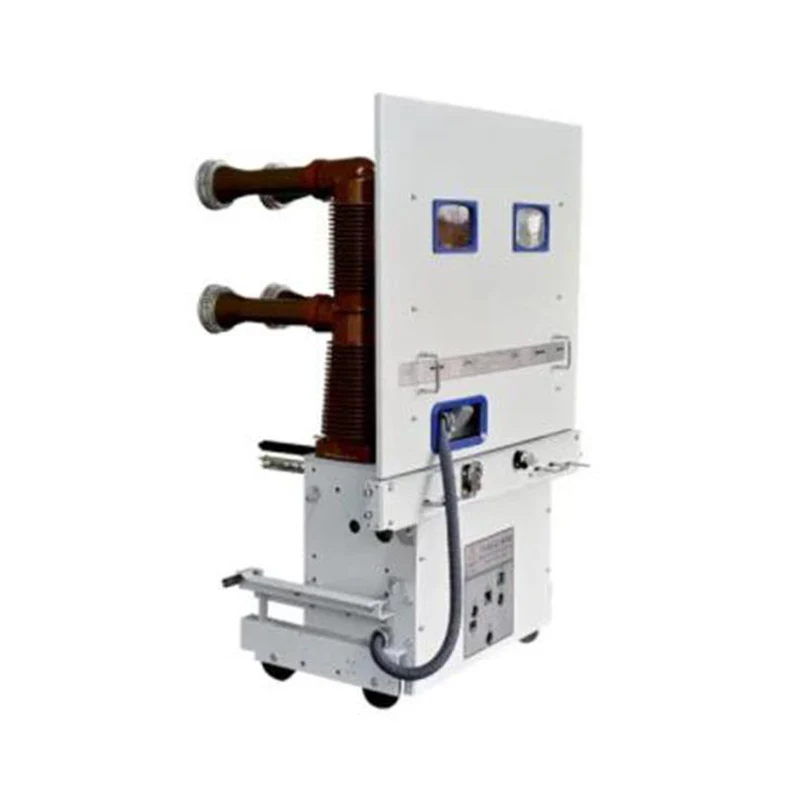

ZN85-40.5 sorozatú beltéri nagyfeszültségű vákuum megszakító

A ZN85-40.5 sorozatú beltéri nagyfeszültségű vákuum megszakító egy 3 fázisú AC 50Hz 40.5kV beltéri kapcsolóberendezés.
♦ Beépítési mód: kihúzható;
♦ Működési mechanizmus: rugós működtető mechanizmus;
♦ Pole type: assembled pole, embedded pole;
♦ Alkalmazás: KYN61-40.5 kapcsolóberendezés.
♦ Másodlagos csatlakozó: 58 tűs, 64 tűs.

Kérdés küldése

termékleírás

Az XUCKY Electric egy vezető kínai gyártó és exportőr, amely a ZN85-40.5 sorozatú beltéri nagyfeszültségű vákuum-megszakítókra szakosodott. Termékeink széles skálájával találkozhatunk ügyfeleink különféle igényeivel világszerte. A kiváló minőség, az innovatív technológia és a kiváló ügyfélszolgálat iránti elkötelezettségünk kiemeli iparágunkban.

A ZN85-40.5 beltéri HV vákuum megszakító egy 3 fázisú AC 50Hz 40.5kV beltéri kapcsoló berendezés.

♦ Beépítési mód: kihúzható;

♦ Működési mechanizmus: rugós működtető mechanizmus;

♦ Rúd típusa: összeszerelt rúd, beágyazott rúd;

♦ Alkalmazás: KYN61-40.5 kapcsolóberendezés.

♦ Másodlagos csatlakozó: 58 tűs, 64 tűs.

Környezeti feltételek

♦ Környezeti hőmérséklet: -15r~+40r；

♦ Magasság: <1000m;

♦ Relatív páratartalom: napi átlag <95%, havi átlag <90%；

♦ Földrengés intenzitása: <8 fokozat;

♦ Tűz, robbanásveszély, súlyos szennyeződés, vegyi korrózió, valamint erős vibráció nélküli helyek.

Fő műszaki paraméterek

Nem	Tétel	Egység	Érték
1	Névleges feszültség	kV	40.5
2	Névleges áram	A	1250 1600, 2000, 2500
3	Névleges rövidzárlati megszakítóáram	kA	25., 31.5
4	Dinamikus áram (csúcs)		63, 80
5	4s hőstabilitási áram		25., 31.5
6	Névleges rövidzárlati áram (csúcs)		63, 80
7	Névleges rövidzárlati áram megszakítási száma	Times	20
8	Névleges működési sorrend		O-0,3s-CO-180s-CO
9	1 perc teljesítményfrekvencia-ellenállási feszültség	kV	95
10	Névleges villámimpulzus-ellenállási feszültség	kV	185
11	Mechanikai élettartam	Times	10000
12	Névleges egykondenzátor bank kapcsolási áram	A	630
13	Névleges kondenzátortelep névleges áram	A	400
14	Az energiatároló motor névleges feszültsége	V	AC/DC 220/110
15	Energiatároló motor teljesítménye	W	≤230
16	Energia tárolási idő	s	≤15
17	A záró/nyitó tekercs sebességi feszültsége	V	DC 220/110
18	A záró/nyitó tekercs névleges árama	A	1,05 (110 V) 0,96 (220 V)
19	Hézag a nyitott érintkezők között	mm	20±2
20	Kapcsolatfelvétel az utazással	mm	7,5±1,5
21	Háromfázisú nyitási és zárási aszinkronizmus	ms	≤2
22	Kapcsolattartó zárási visszapattanási ideje	ms	≤3
23	Főáramkör ellenállása (az érintkezőkart nem tartalmazza)	mΩ	≤40
