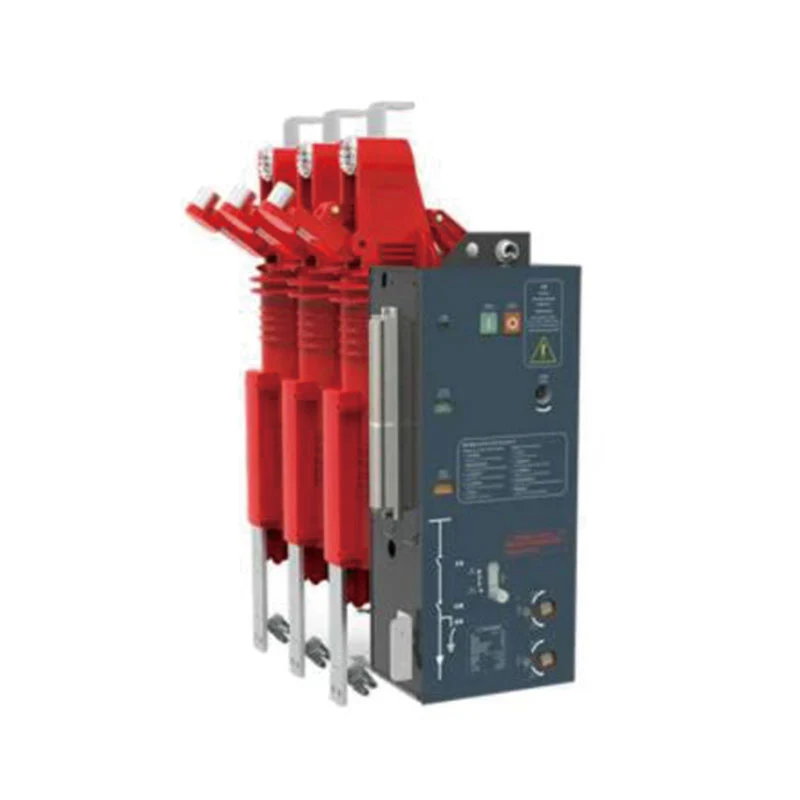

VEF-12GD oldalsó beépítési típus 3 munkahelyzetű vákuum megszakító

A XUCKY Electric vezető kínai gyártó és exportőr, amely a VEF-12GD oldalsó telepítési típusára szakosodott, 3-as típusú munkahelyzetű vákuum-megszakítókra. Termékeink széles skálájával találkozhatunk ügyfeleink különféle igényeivel világszerte. A kiváló minőség, az innovatív technológia és a kiváló ügyfélszolgálat iránti elkötelezettségünk kiemeli iparágunkban.

Integrált, oldalsó beépítés, leválasztó kapcsolóval, földelő kapcsolóval (felső/alsó földelés), reteszelő mechanizmus beépített miniatűr

● 12KV, 630~1250A, 20~31,5KA

● 500 mm-es szekrényszélességhez

● Szabadalmaztatott technológia

● Szilárd tömítési technológia

● Kimenő terminál érintésmentes töltött kijelző érzékelővel

● A szekrényajtó blokk beállítása szabad

◆ Típus leírás

◆ Használja a környezetet

Normál használati környezet

● Környezeti hőmérséklet: -15~40℃, napi átlaghőmérséklet ≤+35℃;

● Páratartalom: A 24 órán belül mért relatív páratartalom átlagos értéke ≤95%; a vízgőznyomás 24 órán belül mért átlagos értéke ≤2,2 kpa; a relatív páratartalom átlagos értéke <90%; a havi vízgőznyomás átlagos értéke <1,5 kpa;

● Magasság ≤1000 m;

● A napfény sugárzás figyelmen kívül hagyható;

● A kapcsoló- és vezérlőberendezésen kívülről érkező vibráció figyelmen kívül hagyható;

● A környező levegőt nem szennyezi jelentősen por, füst, maró vagy gyúlékony gáz, gőz vagy füst.

◆ Szerkezet

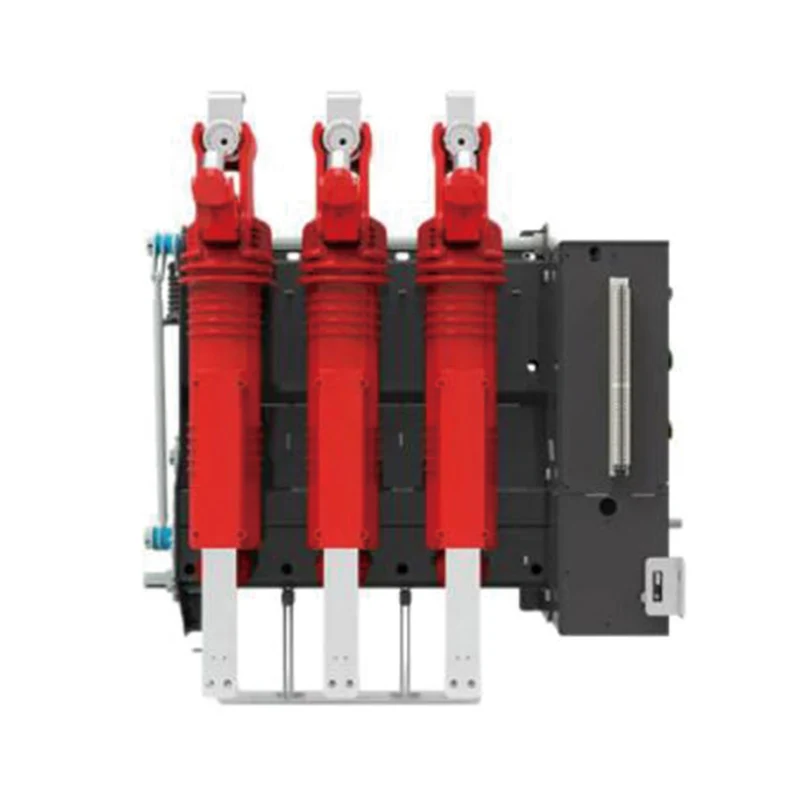

A VEF-12GD sorozatú oldalsó beépítési típusú 3-as típusú vákuummegszakító főáramköre hosszirányban van elrendezve. A felső része a leválasztó kapcsoló, a középső része a vákuum megszakító, az alsó része a földkapcsoló. A működtető mechanizmus, a megszakító mechanizmus és a reteszelő mechanizmus a kapcsoló elején található. A kapcsoló fejjel lefelé szerelhető.

● Biztonság és kiváló beágyazott rúd

Nagy megbízhatóság, stabil szigetelési teljesítmény, erősebb szerkezet, miniatürizálás, karbantartásmentes, környezetbarátabb és nagy mechanikai ellenállás.

● A nyitott érintkezők vizuális szétválasztása

Forgó leválasztó kapcsoló látható szétkapcsoló nyitott érintkezőkkel nyitás után.

● Moduláris működési mechanizmus

A megszakító moduláris működési mechanizmust alkalmaz, amely önállóan cserélhető vagy felújítható, és jó cserélhetőségű. Működtethető manuálisan, vagy váltóáramú vagy egyenáramú energiatárolóval is működtethető a távvezérlés érdekében.

● Háromtengelyes, lépésről lépésre történő működés, megbízható mechanikus reteszelés

A megszakító kapcsoló, a megszakító és a földkapcsoló egy tengelyen működik, és a 3 tengely között kényszerített mechanikus retesz van a helytelen működés elkerülése érdekében.

● Kimenő vezetékvég érintésmentes töltött kijelző érzékelővel

Nincs kapacitás, érintésmentes indukciós technológiával, biztonságos és megbízható.

● A szekrényajtó és a földelőkapcsoló megbízható reteszelő szerkezettel van kialakítva

A kezelő biztonsága érdekében az állítható szekrényajtó szekrényajtó blokkal.

◆ Főbb műszaki paraméterek
