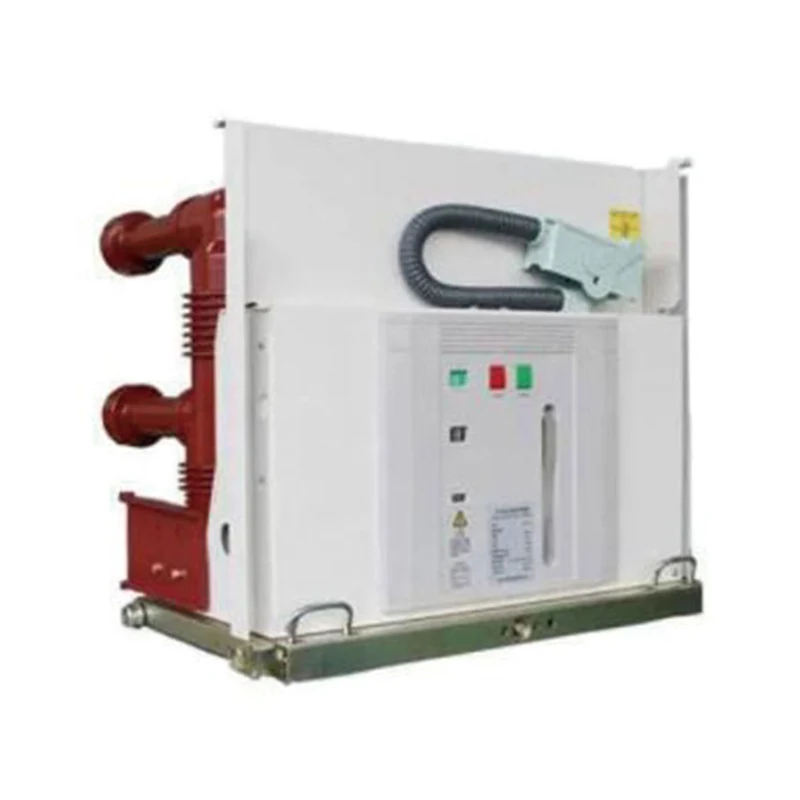

VSG-24 sorozatú beltéri nagyfeszültségű vákuum megszakító

A VSG-24 sorozatú beltéri nagyfeszültségű vákuum megszakító egy 3 fázisú AC 50Hz 24kV beltéri kapcsolóberendezés
♦ Működési mechanizmus: rugós működtető mechanizmus;
♦ Rúd típusa: összeszerelt rúd: beágyazott rúd;
♦ fázistávolság: 275 mm;

Kérdés küldése

termékleírás

Az XUCKY Electric a vezető kínai gyártó és exportőr, amely a VSG-24 sorozatú beltéri nagyfeszültségű vákuum-megszakítókra szakosodott. Termékeink széles skálájával találkozhatunk ügyfeleink különféle igényeivel világszerte. A kiváló minőség, az innovatív technológia és a kiváló ügyfélszolgálat iránti elkötelezettségünk kiemeli iparágunkban.

A VSG-24 beltéri HV vákuum megszakító egy 3 fázisú AC 50Hz 24kV beltéri kapcsoló berendezés

♦ Működési mechanizmus: rugós működtető mechanizmus;

♦ Rúd típusa: összeszerelt rúd: beágyazott rúd;

♦ fázistávolság: 275 mm;

Környezeti feltételek

♦ Környezeti hőmérséklet: -15°C 〜+40°C;

♦ Magasság: <1000m;

♦ Relatív páratartalom: napi átlag <95%, havi átlag <90%；

♦ Földrengés intenzitása: <8 fokozat;

♦ Tűz, robbanásveszély, súlyos szennyeződés, vegyi korrózió, valamint erős vibráció nélküli helyek.

Fő műszaki paraméterek

Nem	Tétel	Egység	Érték
1	Névleges feszültség	kV	24
2	1 perc teljesítményfrekvencia-ellenállási feszültség		65
3	Névleges villámimpulzus-ellenállási feszültség		125
4	Névleges frekvencia	Hz	50/60
5	Névleges áram	/	630, 1250, 1600, 2000, 2500, 3150
6	Névleges rövidzárlati megszakító áram	kA	25., 31.5
7	Névleges rövidzárlati áram (csúcs)		63, 80
8	Névleges rövid idejű ellenállási áram		25., 31.5
9	Névleges csúcsérték ellenállási áram		63, 80
10	Névleges rövidzárlati időtartam	S	4
11	Névleges működési sorrend		O-0,3s-CO-180s-CO
12	A másodlagos áramkör tápfrekvencia-ellenállási feszültsége (1 perc)	V	2000
13	Névleges egy/hátra kondenzátortelep törési áram	kA	630
14	Törési idő	ms	20 ~ 50
1；	Nyitvatartási idő	ms	35-70
16	Mechanikai élettartam	alkalommal	10000
17	Elektromos élettartam		E2 osztály
18	Energiatároló motor teljesítménye	W	90
19	Vezérlőáramkör tápfeszültség	V	AC/DC110/220

Általános szerkezeti rajz és beépítési méret (egység: mm)

♦ Rajzolj típust

Névleges áram (A)	630	1250	1600
Névleges rövidzárlati megszakító áram (kA)	25., 31.5	25., 31.5	31.5
Rögzített érintkezőméret (mm)	035	049	055
Fázisok közötti távolság (mm)	275
