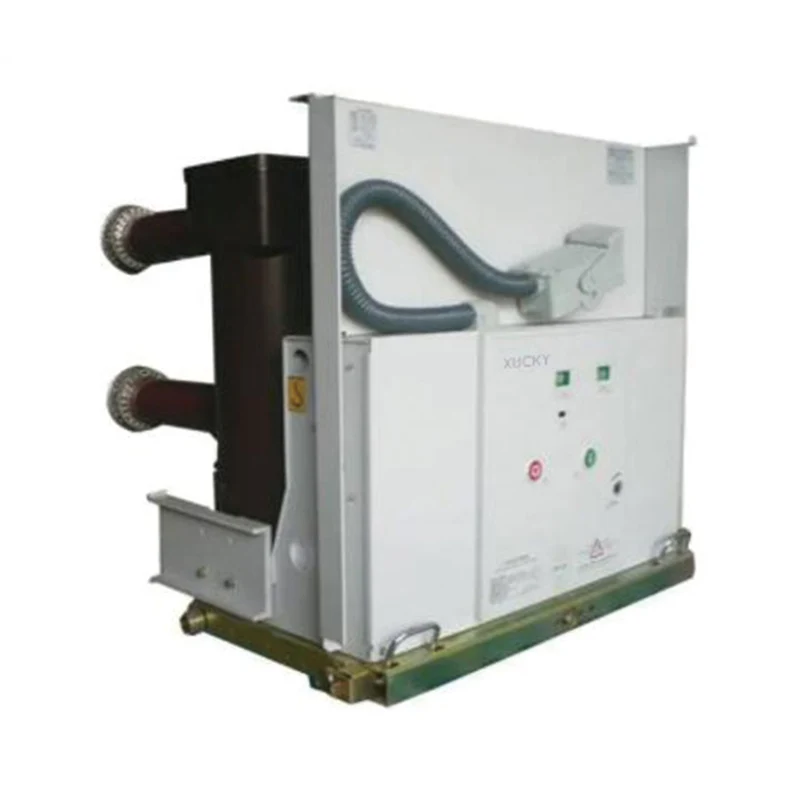

VS1-24 sorozatú beltéri nagyfeszültségű vákuum megszakító

Kérdés küldése

termékleírás

A VS1-24 sorozatú beltéri nagyfeszültségű vákuum megszakító egy 3 fázisú AC 50Hz 24kV beltéri kapcsoló berendezés

♦ Beépítési mód: kihúzható, fix, oldalra szerelhető;

♦ Működési mechanizmus: rugós működtető mechanizmus és állandó mágneses működési mechanizmus;

♦ Rúd típusa: összeszerelt rúd, beágyazott rúd;

♦ Alkalmazás: sw.tchgear KYN28-24, XGN-24.

♦ Másodlagos csatlakozó: 58 tűs, 64 tűs.

♦ IEC62271-100 nagyfeszültségű kapcsoló- és vezérlőberendezés, 100. rész: AC megszakítók

♦ GB1984 nagyfeszültségű váltakozó áramú megszakítók

♦ GB/T11022 Általános előírások a nagyfeszültségű kapcsoló- és vezérlőberendezésekre vonatkozó szabványokhoz

♦ JB/T 3855 nagyfeszültségű váltakozó áramú vákuum-megszakítók

♦ DL/T402 A nagyfeszültségű váltakozó áramú megszakítók specifikációja

♦ Környezeti hőmérséklet: -15°C~+40°C;

♦ Magasság: <1000m;

♦ Relatív páratartalom: napi átlag <95%, havi átlag <90%；

♦ Földrengés intenzitása: <8 fokozat;

♦ Tűz, robbanásveszély, súlyos szennyeződés, vegyi korrózió, valamint erős vibráció nélküli helyek.

Nem	Tétel	Egység	Érték
1	Névleges feszültség	kV	24
2	1 perc teljesítményfrekvencia-ellenállási feszültség		65
3	Névleges villámimpulzus-ellenállási feszültség		125
4	Névleges frekvencia	Hz	50
5	Névleges áram	A	630, 1250, 1600, 2000, 2500, 3150
6	Névleges rövidzárlati megszakítóáram	kA	20., 25., 31.5
7	Ratea rövidzárlati áram (csúcs)		50, 63, 80
3	Névleges rövid idejű ellenállási áram		20., 25., 31.5
9	Névleges csúcsérték ellenállási áram		50, 63, 80
10	Névleges rövidzárlati időtartam	S	4
11	Névleges működési sorrend		0-0,3s-C0-180s-C0 0-180s-C0-180s-C0 (50kA)
12	Névleges nyitó zárókábel töltőáram	A	31.5
13	Névleges rövidzárlati áram megszakítási száma	Times	50 (30 40 kA, 20 50 kA)

Nem	Tétel	Egység	Érték
14	Törési idő	ms	<80
15	Mechanikai élettartam	Times	10000
16	Megszakító az elektromos élettartam besorolása szerint		E2 osztály
17	Megszakító a nyitó és záró kapacitás besorolása szerint		C2 osztály
18	Mozgó érintkező és rögzített érintkező megengedett kumulatív kopási vastagsága	mm	3
19	Hézag a nyitott érintkezők között	mm	14±1
20	Utazáson túl	mm	3,5±1
21	Átlagos zárási sebesség	m/s	0,7±0,2
22	Átlagos nyitási sebesség	m/s	1,4±0,2
23	Zárási idő (névleges feszültség)	ms	35-70
24	Nyitási idő (névleges feszültség)	ms	20-50
25	Kapcsolattartó zárási visszapattanási ideje	ms	≤2
26	Háromfázisú nyitási és zárási aszinkronizmus	ms	≤2
27	Mindegyik fázis vezető áramkör ellenállása	uQ	≤50 (630A) ≤45 (1250A) ≤35 (1600-2000A) ≤25 (2500-3150A)
28	Fázistól fázisig középtávolság	mm	210, 275
29	Az érintkezők nyomása	N	2400±200 (20kA; 25kA) 3100±200 (31,5 kA)
30	Érintkezőnyitási visszapattanási tartomány	mm	≤2,5
31	Névleges üzemi feszültség	V	AC/DC110/220
32	Névleges üzemi áram	A	1.1 (AC/DC 220V) 3,3 (AC/DC 110V)
33	Energiatároló motor teljesítménye	W	70
34	Az energiatároló motor névleges feszültsége	V	DC 220/DC110
35	Energia tárolási idő	ms	≤10
