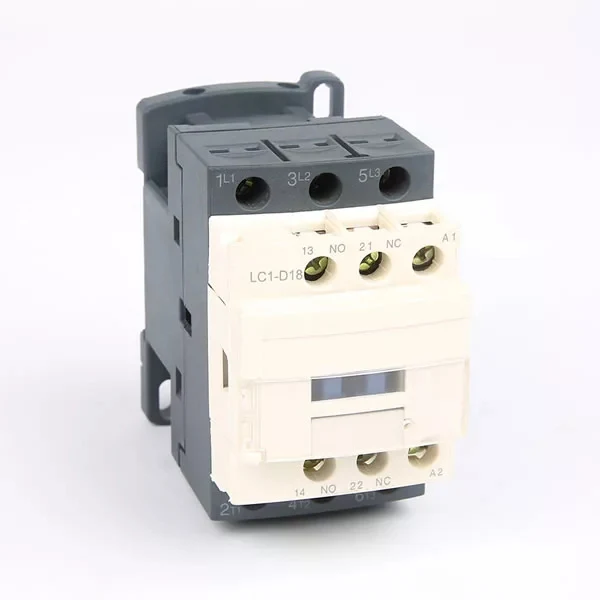

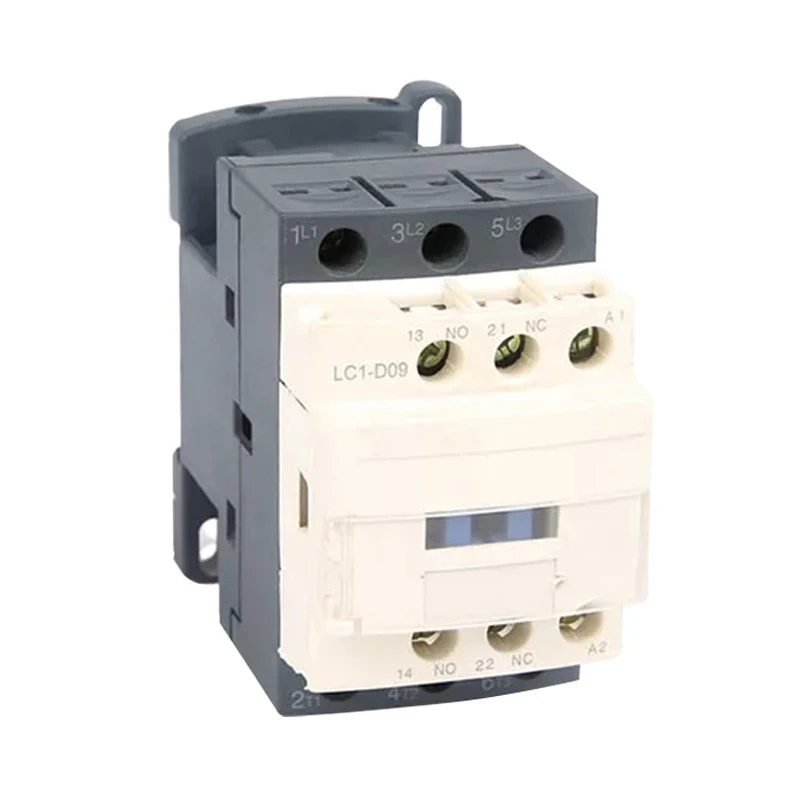

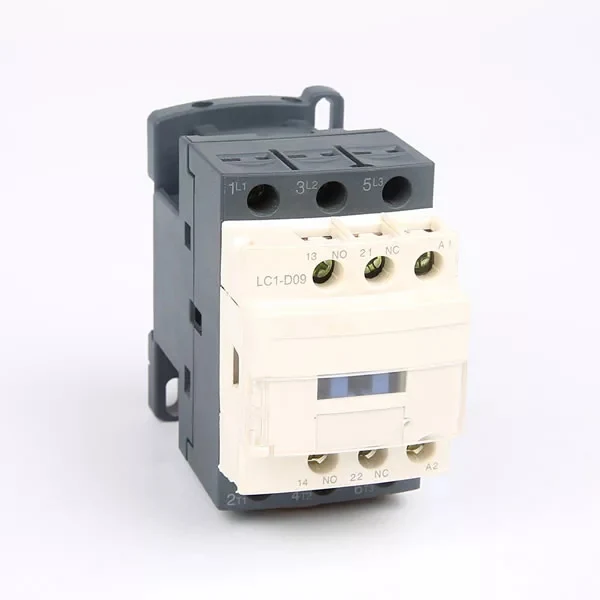

LC1-D AC kontaktor

Az XUCKY Electric nagyszabású LC1-D AC kontaktor gyártója és szállítója Kínában. Hosszú évek óta a moduláris elektromos végberendezésekre szakosodtunk, termékeink jó árelőnyökkel rendelkeznek, és lefedik az európai és amerikai piacok nagy részét. Várjuk, hogy hosszú távú partnere lehessünk Kínában.

Kérdés küldése

termékleírás

ÁLTALÁNOS az LC1-D AC kontaktorról

●1.1 Tanúsítványok: CE;

●1.2 Elektromos névleges feszültség: AC50/60Hz, 690V, 620A-ig ;

●1.3 Alkalmazás: áramkörök távoli készítése és megszakítása, az áramkör túlterhelés elleni védelme termikus túlterhelés relével történő összeszereléskor, a váltakozó áramú motor gyakori indítása és vezérlése;

●1.4 Felhasználási kategória: AC-3, AC-4;

●1,5 Magasság:≤2000m;

●1.6 Környezeti hőmérséklet: -5℃~ +40℃;

●1.7 Szerelési kategória: Ⅲ;

●1.8 Szerelési feltételek: a szerelési sík és a függőleges sík közötti dőlés nem haladhatja meg a 士5°-ot;

●1.9 Szabvány: IEC/EN 60947-4-1.

LC1-D AC mágneskapcsoló MŰSZAKI ADATAI

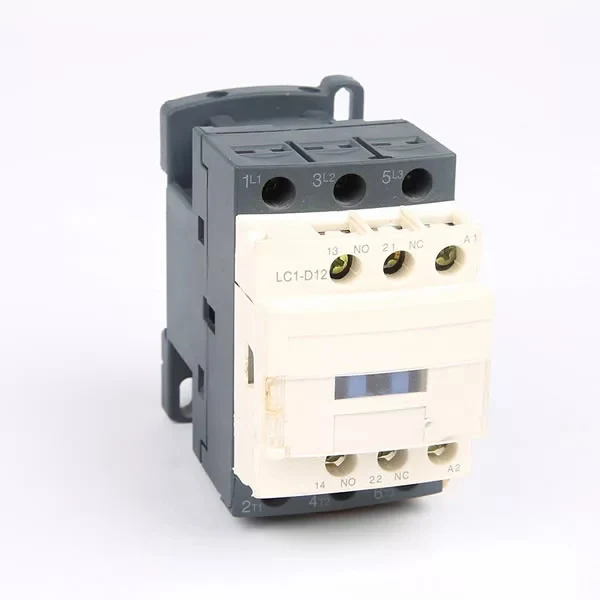

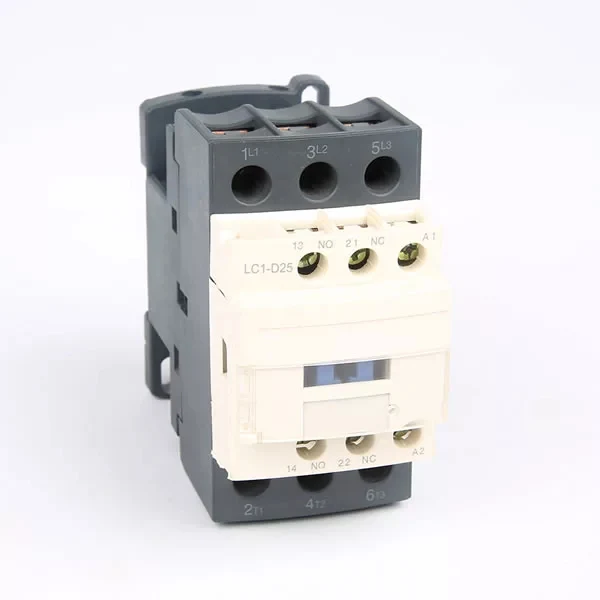

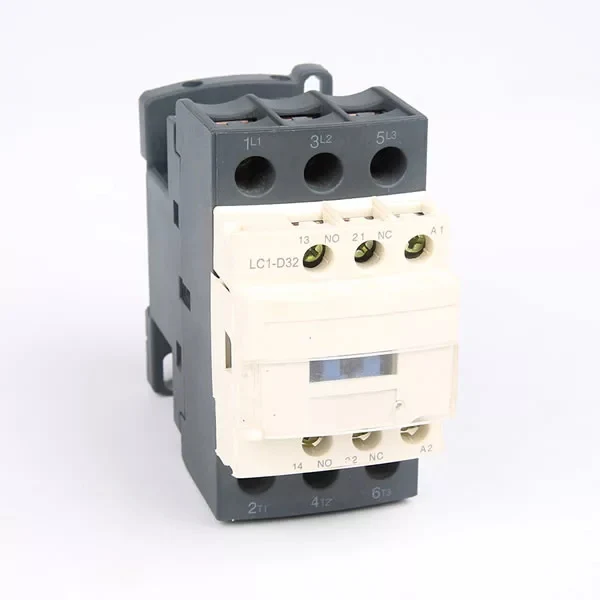

Tételek		Modell	LC1-D09	LC1-D12	LC1-D18	LC1-D25	LC1-D32
Pólus			3/4	3/4	3/4	3/4	3/4
Segéd érintkező			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
Névleges hagyományos fűtőáram (A) AC-1			20	20	30	40	50
Besorolt üzemképes áram (A)	380/400V	AC-1 AC-4	9	12	18	25	32
	380/400V	AC-1 AC-4	3.5	5	7.7	8.5	12
	660/690V	AC-3 AC-4	6.6	8.9	12	18	21
	660/690V	AC-3 AC-4	1.5	2	3.8	4.4	7.5
Névleges szigetelési feszültség (V AC)			690	690	690	690	690
Az irányítottság ereje 3 fázisú ketrecmotor (AC-3)	kW	220/230V AC 380/415V AC 660/690V AC	2.2	3	4	5.5	7.5
			4	5.5	7.5	11	15
			5.5	7.5	10	15	18.5
AC tekercs (V)			24, 36, 48, 110, 127, 220, 240, 380, 415, 440, 480, 500, 600
DC tekercs (V)			24, 36, 48, 110, 220

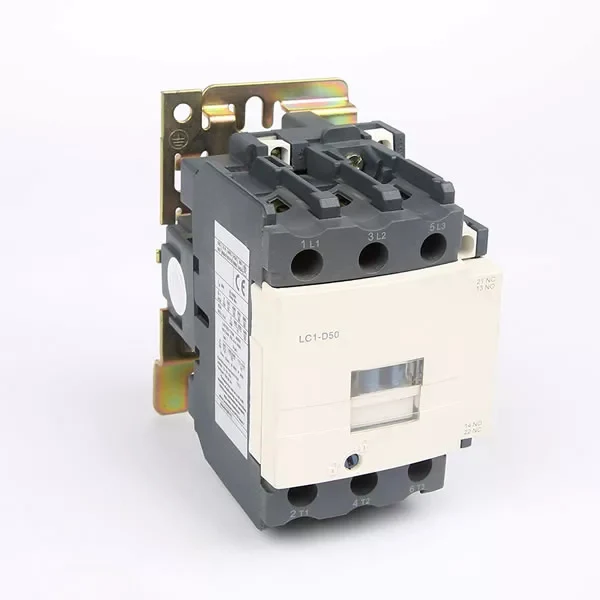

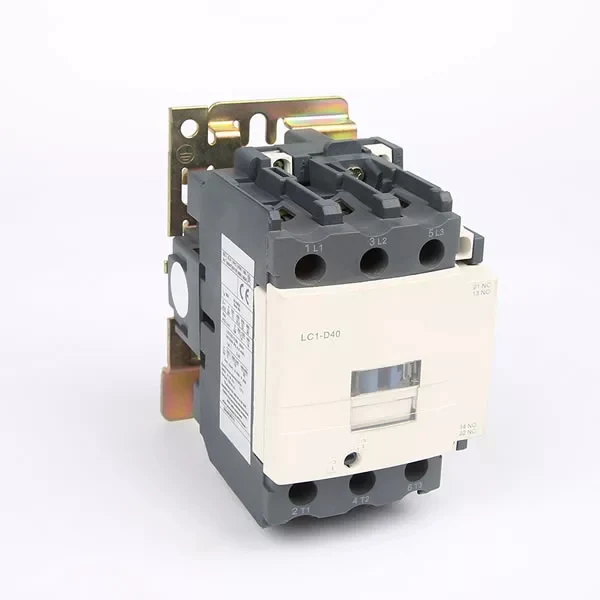

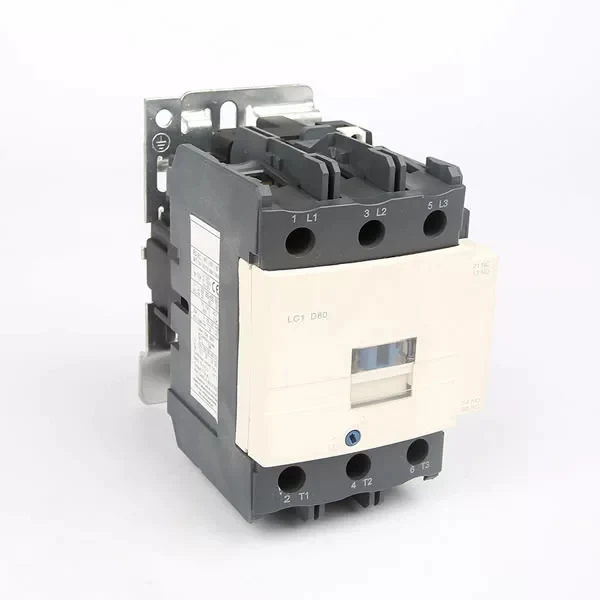

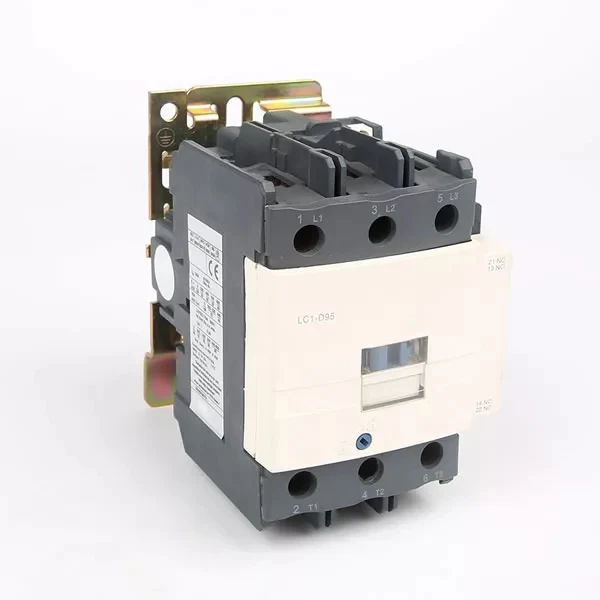

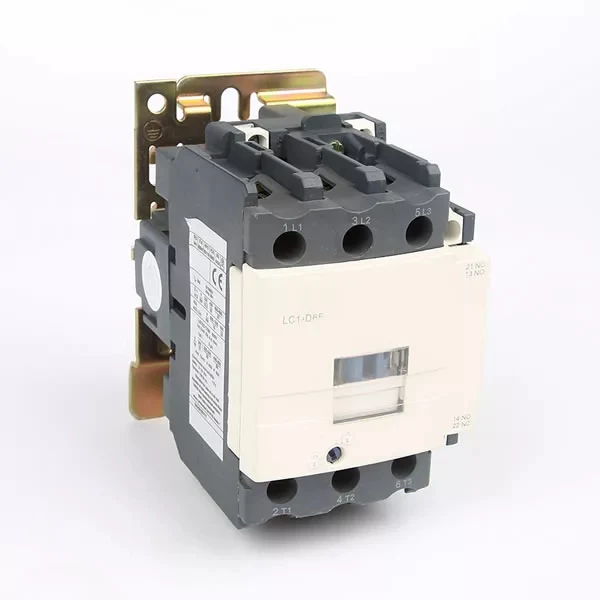

Tételek		Modell	LC1-D40	LC1-D50	LC1-D65	LC1-D80	LC1-D95
Pólus			3/4	3/4	3/4	3/4	3/4
Segédáramkör Cat: AC-15,Ue=4 15V le=0.95A Ith=10A			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
Névleges hagyományos fűtőáram (A) AC-1			60	80	80	110	110
Besorolt üzemképes áram (A)	380/400V	AC-3 AC-4	40	50	65	80	95
	380/400V	AC-3 AC-4	18.5	24	28	37	44
	660/690V	AC-3 AC-4	34	39	42	49	49
	660/690V	AC-3 AC-4	9	12	14	17.3	21.3
Névleges szigetelési feszültség (V AC)			690	690	690	690	690
Az irányítottság ereje 3 fázisú ketrecmotor (AC-3)	KW	220/230V AC 380/415V AC 660/690V AC	11	15	18.5	22	25
			18.5	22	30	37	45
			30	37	37	45	45
AC tekercs (V)			24, 36, 48, 110, 127, 220, 240, 380, 415, 440, 480, 500, 600
DC tekercs (V)			24, 36, 48, 110, 220

Tételek		Modell	LC1-D115	LC1-D150	LC1-D170	LC1-D205	LC1-D245
Pólus			3	3	3	3/4	3/4
Névleges hagyományos fűtőáram (A) AC-1			200	200	200	275	280
Besorolt üzemképes áram (A)	380/400V	AC-3 AC-4	115	150	170	205	245
	380/400V	AC-3 AC-4	50	65	70	75	85
	660/690V	AC-3 AC-4	70	90	100	108	115
	660/690V	AC-3 AC-4	25	32	35	38	40
Névleges szigetelési feszültség (V AC)			690	690	690	690	690
Az irányítottság ereje 3 fázisú ketrecmotor (AC-3)	kW	380/415V AC 660/690V AC	55	75	75	90	110
Az irányítottság ereje 3 fázisú ketrecmotor (AC-3)	kW	380/415V AC 660/690V AC	80	100	100	110	140
AC tekercs (V)			110, 127, 220, 240, 380, 415, 440, 480, 500, 600

Tételek		Modell	LC1-D300	LC1-D410	LC1-D475	LC1-D620
Pólus			3/4	3/4	3/4	3/4
Névleges hagyományos fűtőáram (A) AC-1			360	430	580	850
Besorolt üzemképes áram (A)	380/400V	AC-3 AC-4	300	410	475	620
	380/400V	AC-3 AC-4	124	150	185	188
	660/690V	AC-3 AC-4	190	235	290	360
	660/690V	AC-3 AC-4	60	72	85	170
Névleges szigetelési feszültség (V AC)			690	690	690	690
Szabályozott 3-fázisú teljesítmény ketrecmotor (AC-3)	kW	380/415V AC 660/690V AC	160	200	250	335
Szabályozott 3-fázisú teljesítmény ketrecmotor (AC-3)	kW	380/415V AC 660/690V AC	220	280	330	450
AC tekercs (V)			110, 127, 220, 240, 380, 415, 440, 480, 500, 600
