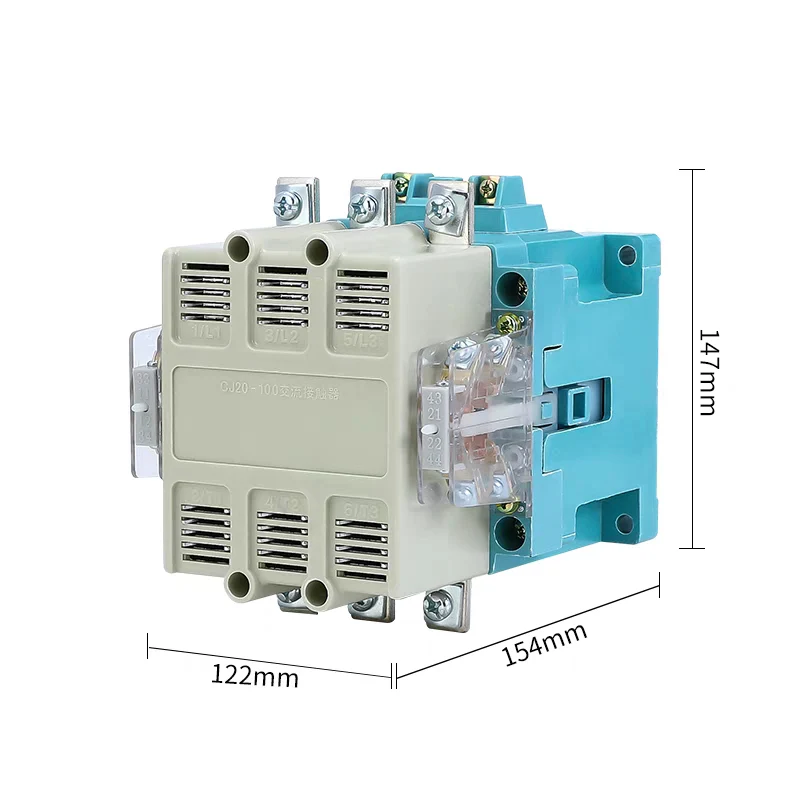

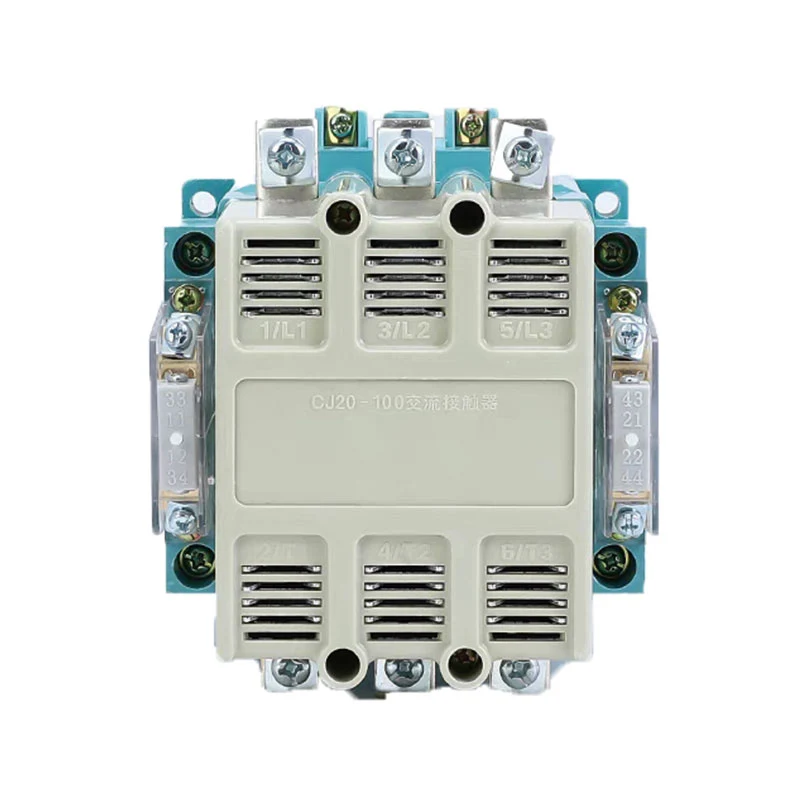

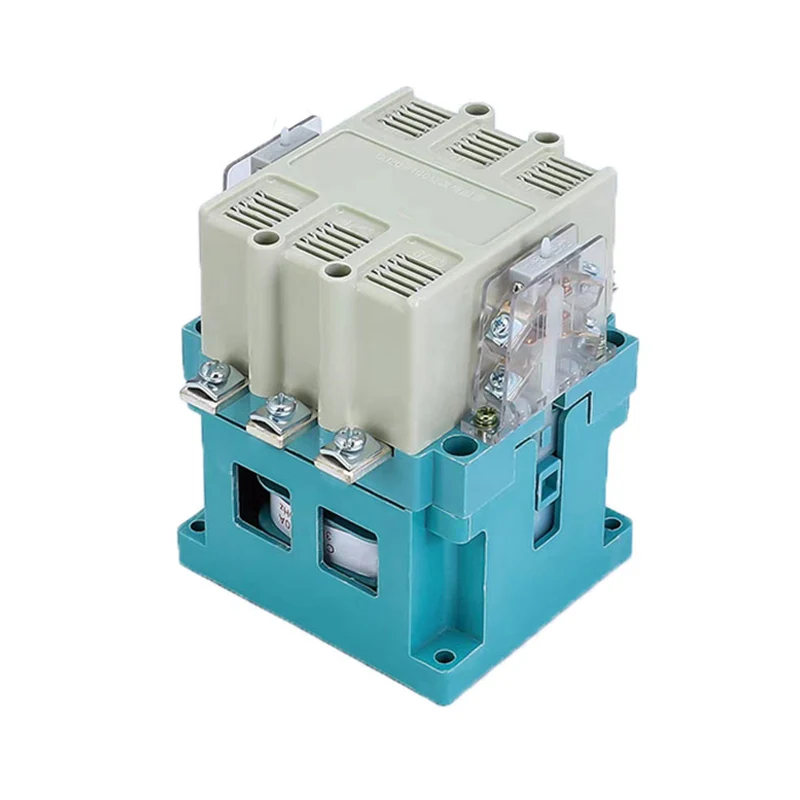

CJ20 AC kontaktor

Az XUCKY Electric a CJ20 AC kontaktor a vezérlőmotorok gyártóinak és beszállítóinak. CJ20 AC kontaktor (AC/DC kontaktor), főként AC 50Hz (vagy 60Hz) AC áramkörben használatos, névleges feszültsége 660V, névleges üzemi árama 630A, nagy távolságú készítéshez és megszakításhoz, valamint megfelelő termikus túlterheléssel kombinálva relé, hogy megvédje az áramkört a működés túlterhelésétől. Az AC/DC mágneskapcsoló megfelel az IEC60947-4-1, GB14048.4 szabványoknak.

Kérdés küldése

termékleírás

Alkalmazási kör

CJ20 AC kontaktor (AC/DC kontaktor), főként 50 Hz (vagy 60 Hz) váltakozó áramú áramkörben használatos, névleges feszültsége 660 V-ig, névleges üzemi árama 630 A-ig, nagy távolságú készítéshez és megszakításhoz, valamint megfelelő termikus túlterheléssel kombinálva relé, hogy megvédje az áramkört a működés túlterhelésétől. Az AC/DC mágneskapcsoló megfelel az IEC60947-4-1, GB14048.4 szabványoknak.

Modell és jelentés

Normál üzemi és telepítési feltételek

Környezeti levegő hőmérséklet: -5℃~+40℃, az átlag 24 órán belül nem haladja meg a +35℃.

Magasság: legfeljebb 2000 m.

Légköri viszonyok: a maximális hőmérséklet +40 ℃, a relatív páratartalom nem haladja meg az 50%-ot; alacsonyabb hőmérsékleten magasabb relatív páratartalom is megengedhető, például +20℃ akár 90%, különleges intézkedéseket kell tenni a hőmérsékletváltozások miatt esetenként keletkező páralecsapódás ellen.

Szennyezettségi szint: 3.

Beépítési kategória: Ⅲ.

Beépítési feltételek: A beépítési felület és a függőleges sík dőlése legfeljebb ±5°.

Sokkoló rezgés: Az AC/DC kontaktort jelentős rázkódás, ütés és vibráció nélkül kell felszerelni és használni.

Főbb paraméterek és műszaki teljesítmény

A tekercs névleges vezérlő tápfeszültsége Us: AC 50Hz, 110V, 127V, 220V, 380V; DC: 110V, 220V

Mechanikai élettartam: CJ20-10, 16, 25, 40, 63, 100, 160 a 10 millió alkalommal; CJ20-250, 400, 630 a 6 millió alkalommal.

Az energiatakarékos AC/DC érintkező megtakarítási aránya (lásd 1. táblázat).

1. táblázat

Modell	CJ20-63~160JZ	CJ20-630J	CJ20-250~630JZ
Megtakarítási arány %	90	95	95

A kontaktor fő paraméterei és műszaki teljesítménye (lásd 2. táblázat).

2. táblázat

Modell	Névleges szigetelési feszültség Ui(V)	Hagyományos szabad levegő fűtési áram Ith(A)	Maximális teljesítménye háromfázisú mókus által vezérelt ketreces motor AC-3 kW			Működési szám ciklus óránként idő/óra (AC-3)	AC-3 Elektromos élettartam (10000 alkalommal)	Tekercs teljesítmény Indítás / Tartás VA/VA	Biztosítékok kiválasztása (SCPD) modellek
Modell	Névleges szigetelési feszültség Ui(V)	Hagyományos szabad levegő fűtési áram Ith(A)	220V	380V	660V	Működési szám ciklus óránként idő/óra (AC-3)	AC-3 Elektromos élettartam (10000 alkalommal)	Tekercs teljesítmény Indítás / Tartás VA/VA	Biztosítékok kiválasztása (SCPD) modellek
CJ20-10	690	10	2.2	4	4	1200	100	65/9	RT16-20
CJ20-16		16	4.5	7.5	11			62/9	RT16-32
CJ20-25		25	5.5	11	13			93/14	RT16-50
CJ20-40		32	11	22	22			175/19	RT16-80
CJ20-63		40	18	30	35		120	480/57	RT16-160
CJ20-100		63	28	50	50			570/61	RT16-250
CJ20-160		100	48	85	85			855/85.5	RT16-315
CJ20-250		250	80	132	-	600	60	1710/152	RT16-400
CJ20-400		400	115	200	200			1710/250	RT16-500
CJ20-630		630	175	300	-			3578/91.2	RT16-630

Érintkező típusa, mennyisége és a segédérintkezők alapvető paraméterei (lásd 3. táblázat)

3. táblázat

Modell	Hagyományos szabad levegő fűtési áram (A)	Névleges szigetelési feszültség (V)	Névleges működés feszültség (V)		Névleges működés áram (A)		Névleges vezérlési kapacitás		Típusok és számok az érintkezés
			AC	DC	AC	DC	AC	DC
CJ20-10-40	10	690	380	220	0.26	0.14	AC-15 100VA	DC-13 30W	Két normálisan nyitva, kettő rendesen zárva
			220	110	0.45	0.27
CJ20-63~160	10		380	220	0.80	0.27	AC-15 300VA	DC-13 60W	Két normálisan nyitva, kettő rendesen zárva
			220	110	1.4	0.6
CJ20-250-630	10		380	220	1.3	0.27	AC-15 500VA	DC-13 60W	normál esetben nyitva 4 3 2
			220	110	2.3	0.6			általában zárva 2 3 4

Bekötési rajz

Szerkezeti jellemzők

Az AC/DC kontaktor érintkezőrendszere a közvetlen működésű és kettős megszakítású, a CJ20-40A segédérintkezők és egyéb segédérintkezők elrendezésére, mint külön alkatrész a főérintkező mindkét oldalára szerelve, az elektromos elválasztás.

A CJ20-10~25A AC/DC mágneskapcsolók csavarokkal vagy 35 mm-es szabványos kártyasínekkel szerelhetők fel.

A CJ20-10~16A AC/DC mágneskapcsolók dupla töréspontos egyszerű nyitó ívkamrát használnak, a többiek pedig több hosszanti varratú íves fedelet vagy íves fedőburkolatot használnak, nagy megszakítóképességgel, nagy megbízhatósággal.

A CJ20-63 ~ 630 energiatakarékos AC/DC kontaktorok egyenáramú általános energiatakarékos modullal rendelkeznek, nem csak hangtompítós energiatakarékos termékeket vagy egyenáramú működési termékeket eredményezhetnek, és nem vesznek fel segédérintkezőket, így jelentősen javítva a termék megbízhatóságát és élettartamát.
