CJ12 AC kontaktor

Termék áttekintése

A CJ12 AC mágneskapcsolót 50 Hz-es váltakozó áramú, 380 V-ig terjedő névleges feszültségű, 600 A-ig terjedő áramerősségű áramkörhöz használják, az áramkör létrehozására és megszakítására, valamint frekvenciaindításra, leállításra és inverz váltakozóáramú motorra. Főleg kohászat, acélhengerlés, daruk és egyéb elektromos berendezések elektromos vezérlőáramköreihez használják.

A Din sínre szerelt kontaktor megfelel a GB14048.4 és az IEC60947-4-1 szabványoknak.

Modelleírás

Normál működési feltételek

1. Környezeti hőmérséklet: A környezeti hőmérséklet nem magasabb, mint +40°C és nem alacsonyabb, mint -25°C (+60°C-on használható, de a névleges érintkezési áramot csökkenteni kell).

2. Magasság: legfeljebb 2000 m.

3. A relatív páratartalom nem haladja meg a 90%-ot (a havi átlagos minimumhőmérséklet nem haladja meg a +25°C-ot).

4. Az amplitúdó kisebb, mint 6 mm, a rezgési frekvencia nem nagyobb, mint 3 Hz.

5. A rögzítési felület dőlése a függőlegeshez, illetve előre vagy hátrafelé nem haladhatja meg az 5°-ot.

6. Szennyezettségi fok: 3.

7. Beépítési kategória: III. osztály. Ha a kontaktort a nedves trópusi körülményeknek megfelelően gyártják, akkor penészes és páralecsapódásos helyeken megengedett, ha a relatív páratartalom nem haladja meg a 95%-ot (+35°C).

Fő műszaki paraméterek

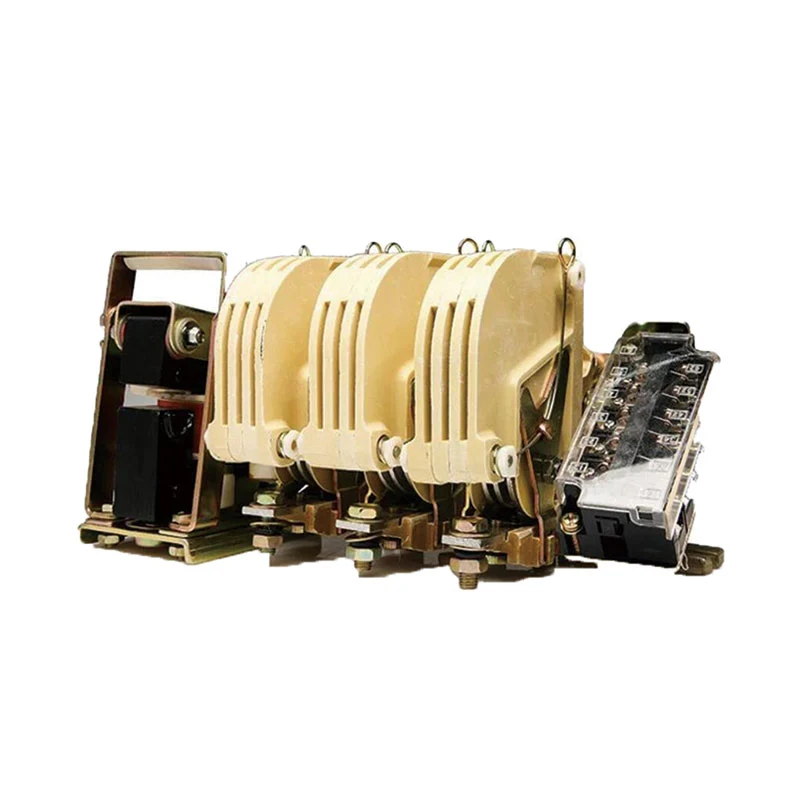

Az AC mágneskapcsoló nyitott típusú. Felépítése az, hogy a rack sík elrendezés elektromágneses rendszere jobb oldalon, a főérintkező középen, a segédérintkező bal oldalon található, és forgatható ütközővel van ellátva. Az egész elrendezés kényelmes a felügyelethez és a karbantartáshoz.

A kontaktor mágneses rendszere U-alakú mozgatható-statikus vasmagból és tekercsből áll. A mozgatható és statikus vasmagok pufferrel vannak felszerelve, hogy meghosszabbítsák a termék élettartamát. A CJ12-Z egyenáramú mágneses rendszere vastag acéllemezből készül, a tekercs kettős tekercsű, és normálisan zárt segédérintkezőket foglal el.

A kontaktor fő érintkezője egy töréspontos sorozatú mágneses kifúvó szerkezet hosszirányú hasított ívű oltóburkolattal, amely jó ívoltó teljesítménnyel rendelkezik.

A segédérintkezők kettős töréspontos híd típusúak, átlátszó védőburkolattal.

A kontaktor kopó részei könnyen össze- és szétszerelhetők, valamint könnyen karbantarthatók és javíthatók.

A 3P kontaktor elektromos és mechanikai élettartama

Megjegyzés: A táblázatban szereplő elektromos élettartamjelző az AC-2 használati kategóriát jelenti.

A 2P kontaktorok teljes élettartama 1 milliószoros. A 4P/5P kontaktor mechanikai élettartama 100 000-szeres.

Vázlat és telepítési méret
