CJX2 kontaktor

Alkalmazási kör

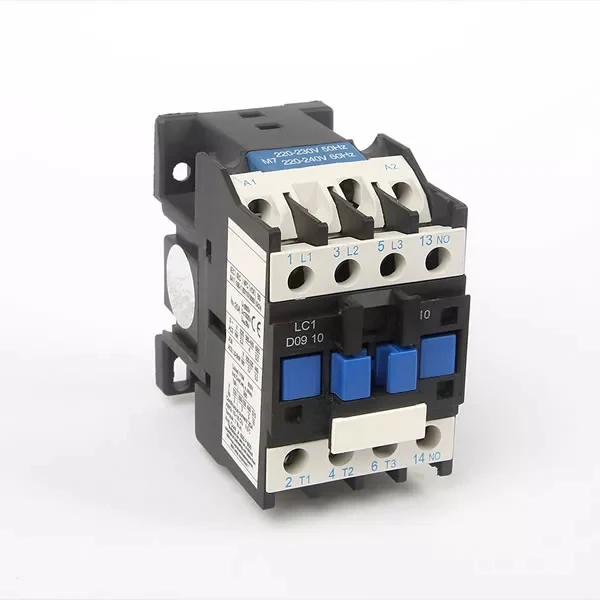

CJX2 kontaktor (LC1) (AC/DC kontaktor, a továbbiakban: kontaktor), főként 50 Hz (vagy 60 Hz) AC áramkörhöz, 660 V feszültségig, 95 A névleges üzemi áramhoz az AC-3 felhasználási kategóriájában használják. , 400 V (380 V), a távoli be- és kikapcsolási áramkörhöz, gyakori indítás és vezérlés a váltakozó áramú motorhoz, és kombinálva a megfelelő termikus relével, hogy elektromágneses indítót képezzenek az áramkör védelmére, túlterhelés léphet fel.

A CJX2 kontaktor (LC1) (AC/DC kontaktor) megfelel az IEC60947-4-1, GB14048.4 szabványoknak.

Modell és jelentés

Néhány elterjedt modell: CJX2-0910 CJX2-0901 CJX2-1210 CJX2-1201 CJX2-1810 CJX2-1801 CJX2-2501 CJX2-2510 CJX2-3201 CJX2-3210 CJX2-3210 CJX2-3210 CJX2-121X X2-8011 CJX2-9511

Normál üzemi és telepítési feltételek

1. Környezeti levegő hőmérséklet: -5℃~+40℃, az átlag 24 órán belül nem haladja meg a +35℃-ot.

2. Magasság: legfeljebb 2000 m.

3. Légköri viszonyok: a maximális hőmérséklet +40 ℃, a relatív páratartalom nem haladja meg az 50%-ot; alacsonyabb hőmérsékleten magasabb relatív páratartalom is megengedhető, például +20℃ akár 90%, különleges intézkedéseket kell tenni a hőmérsékletváltozások miatt esetenként keletkező páralecsapódás ellen.

4. Szennyezettségi szint: 3.

5. Beépítési kategória: Ⅲ.

6. Beépítési feltételek: A beépítési felület és a függőleges sík dőlése legfeljebb ±5°.

7. Sokkoló vibráció: A terméket jelentős rázkódás, ütés és vibráció nélkül kell felszerelni és használni.

8. Beépítési mód: Kivéve csavaros szerelést, de 35 mm-es szabványos kártyasínes szerelést is. AC működésű 40-95 35 mm-es vagy 75 mm-es kártyasínbe szerelhető.

Főbb paraméterek és műszaki teljesítmény

1. JCX2 AC kontaktor a fő paraméterek és műszaki teljesítménymutatók (lásd 1. táblázat).

2. Elektromos élettartam görbe

3. Tekercs névleges tápfeszültség Us és kód (lásd 2. táblázat)

Szerkezeti jellemzők

1. A védőtípus kontaktorja, a közvetlen hatású működési szerkezet, a kettős töréspont érintkezője, kis méretű, könnyű, alacsony fogyasztású, hosszú élettartamú, biztonságos és megbízható;

2. Az AC/DC kontaktor mechanikusan megfordítható reteszelő mágneses indítót, csillag-delta dekompressziós indítót állíthat össze, valamint különféle származékos termékeket is összeállíthat segédérintkezőcsoporttal, levegőkésleltető fejjel és így tovább a felhasználók szerint.

3. Építőelem-beépítéssel kiegészítő érintkezőcsoportot, levegőkésleltető fejet (a 4. táblázatban látható késleltetési tartomány), hőreléket és egyéb tartozékokat adhat hozzá, különféle származékos termékekké kombinálva (lásd a 3. táblázatot).

4. Az SR2 sorozatú túlfeszültség-csillapító jelentős túlfeszültség-elnyomás-funkcióval, és a CJX2 sorozatú érintkezőkkel együtt hatékonyan védi a kontaktort az élettartam meghosszabbítása érdekében. És elkerülheti a túlfeszültség-impulzus okozta interferenciát a PC-vel és más kapcsolódó elektronikus vezérlőrendszerekkel.

SR2-A a CJX2 sorozat 09A ~ 32A AC/DC mágneskapcsolójához, a specifikációk a következők:

SR2-A 24V~48V AC, DC

SR2-A 100V~250V AC, DC

SR2-A 380V~440V AC, DC

5. Az AC/DC kontaktor kis méretű, könnyű súlyú, alacsony energiafogyasztású, hosszú élettartamú, biztonságos és megbízható stb.

6. Az AC/DC kontaktor testének van egy pár alaphelyzetben nyitott vagy alaphelyzetben zárt segédérintkezője a 32A-ban és az alatt, egy pár alaphelyzetben nyitott és alaphelyzetben zárt segédérintkező a 40A-ban és felette. Ezen kívül F4 segédérintkezőcsoportot (két vagy négy csoport) vagy légkésleltető fejet adhat a tetejére, mindkét oldalra NCF1-11C-t, ezek kombinációit (lásd 4. és 5. táblázat).

7. A csavarozás kivételével a kontaktor 35 mm-es (CJX2-09 ~ 95) és 75 mm-es (CJX2-40 ~ 95) homorú szabványsínes telepítést is használhat.

Modell	Késleltetési tartomány	A késleltetett érintkezések száma	Diagram	4. táblázat
F5-T0	0.1s~3s	NO+NC
F5-T2	0.1s~30s
F5-T4	10-180-as évek
F5-D0	0.1s~3s
F5-D2	0.1s~30s
F5-D4	10-180-as évek

Kisegítő kapcsolati csoport modell	Kapcsolatok száma		Diagram
	Kapcsolatok száma normál nyitva (NO)	Kapcsolatok száma alaphelyzetben zárt (NC)
F4-20	2	0
F4-11	1	1
F4-02	0	2
F4-40	4	0
F4-31	3	1
F4-22	2	2
F4-12	1	3
F4-04	0	4
NCF1-11C	1	1

Telepítés és karbantartás

1. Telepítés előtt ellenőrizze a vonatkozó műszaki adatokat.

2. Beépítés, az előírt feltételeknek megfelelően, az emberek látási szokásaihoz igazodva kell beépíteni.

3. A fém szerelőlappal ellátott AC/DC mágneskapcsolót megfelelően földelni kell.

4. A kapocscsavarokat meg kell húzni, a vezetékek helyességének ellenőrzése után, feltöltött főérintkező esetén először a vontatótekercs többszöri be- és kikapcsolását, a tesztművelet megbízhatóságát követően feltehető használatba.

5. Ha használat közben rendellenes zaj hallható, szennyeződés lehet a magoszlop felületén, törölje le a felületet.

6. Használat közben rendszeresen ellenőrizni kell a termék alkatrészeit, nem igényel mozgó alkatrészeket az elakadásból, a rögzítőket lazulás nélkül, ha bármely alkatrész sérült, cserélni kell.

Használja a csatlakozási módot

1. A háromfázisú mágneskapcsoló általában összesen nyolc ponttal rendelkezik, három bemenettel, három kimenettel és két vezérlőponttal. A kimenet és a bemenet megfelelő, könnyen áttekinthető. Ha önreteszelést szeretne hozzáadni, akkor egy vonalat kell csatlakoztatnia a kimeneti termináltól a vezérlőponthoz.

2. Először is ismernie kell az AC/DC mágneskapcsoló elvét. Külső tápegységgel kiegészíti a tekercset, hogy elektromágneses tereket hozzon létre. Bekapcsolás és behúzás, az érintkezési pontok kikapcsolás után leállnak. Ismerje az elvet, ki kell találnia a kiegészítő tápegységek tápérintkezőit, ami a tekercs két érintkezője, általában a kontaktor alsó részén és mindkét oldalon. A másik bemenet és kimenet általában a felső részen található, nézd meg. Figyelje meg azt is, hogy mekkora a feszültsége a kiegészítő tápegységeknek (220V vagy 380V), amelyek általában meg vannak jelölve. Vegye figyelembe azt is, hogy az érintkezési pont normál esetben zárt vagy nyitott. Ha van önzáró vezérlés, csak az eredeti elv szerint tegye rendbe a vonalakat.

Amikor a tekercs feszültség alá kerül, a statikus mag elektromágneses erőt hoz létre, hogy behúzza a mozgó magot, mivel az érintkezőrendszer össze van kötve a mozgó maggal, így a mozgó mag három mozgó érintkezőt hajt meg, amelyek egyidejűleg futnak, érintkezőzárás, amely összekapcsolta tápegység. A tekercs kikapcsolásakor a szívóhatás megszűnik, a mozgó magrudazat a rugós reakcióerővel leválasztható, így a főérintkező megszakad, megszakítja az áramellátást.

Vázlat és beépítési méretek

Termékvázlat és beépítési méretek (lásd 1. ábra, 2. ábra és 6. táblázat).

Mérete: mm
