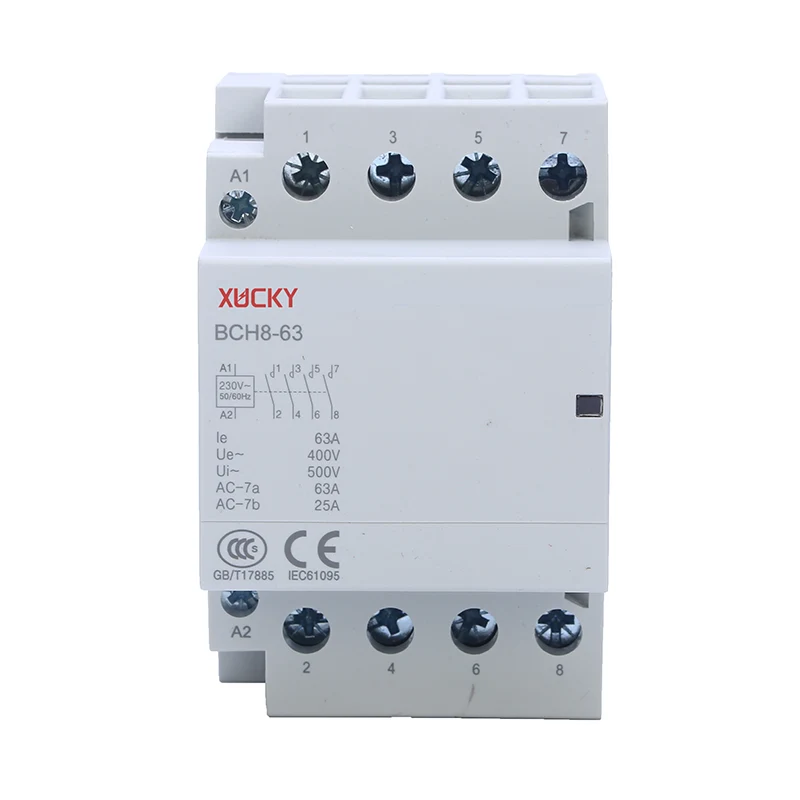

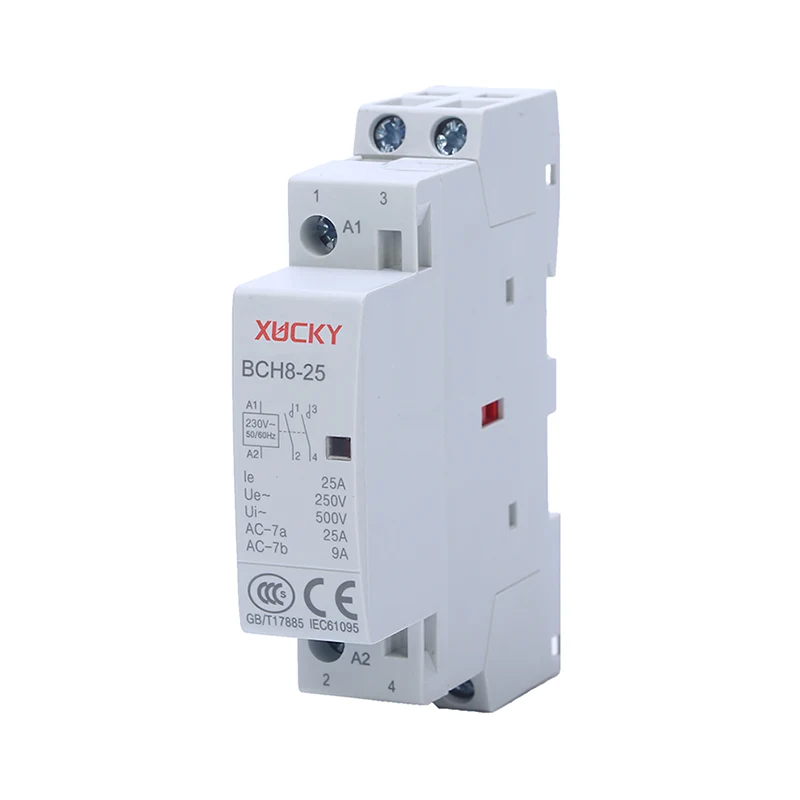

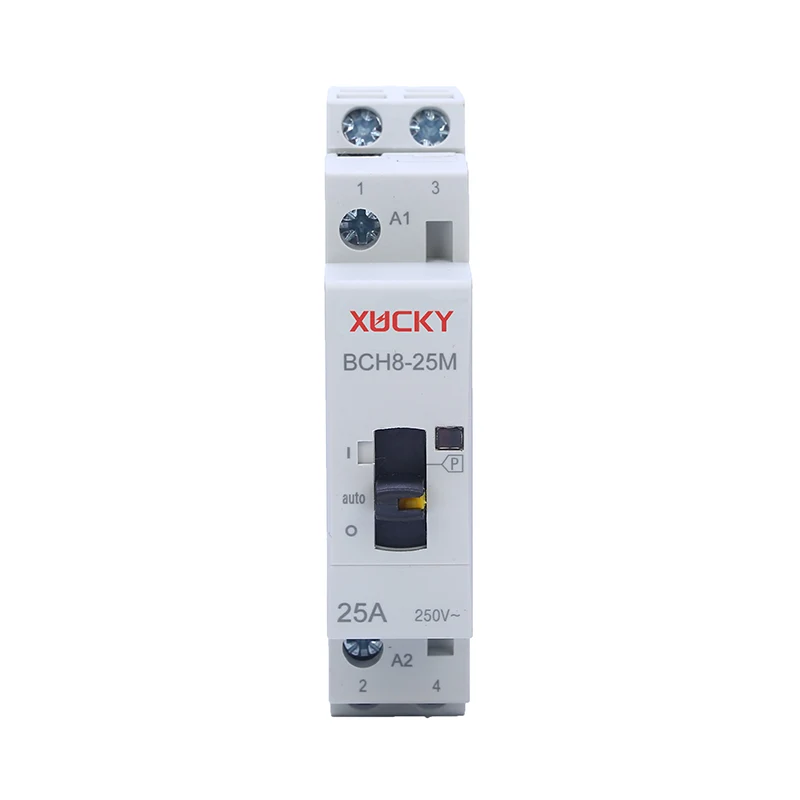

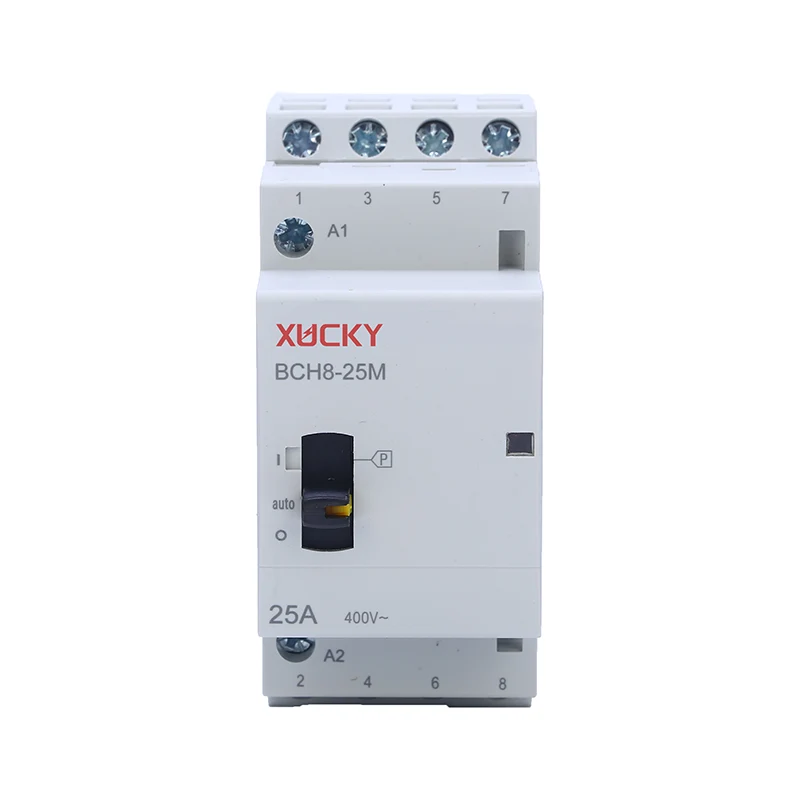

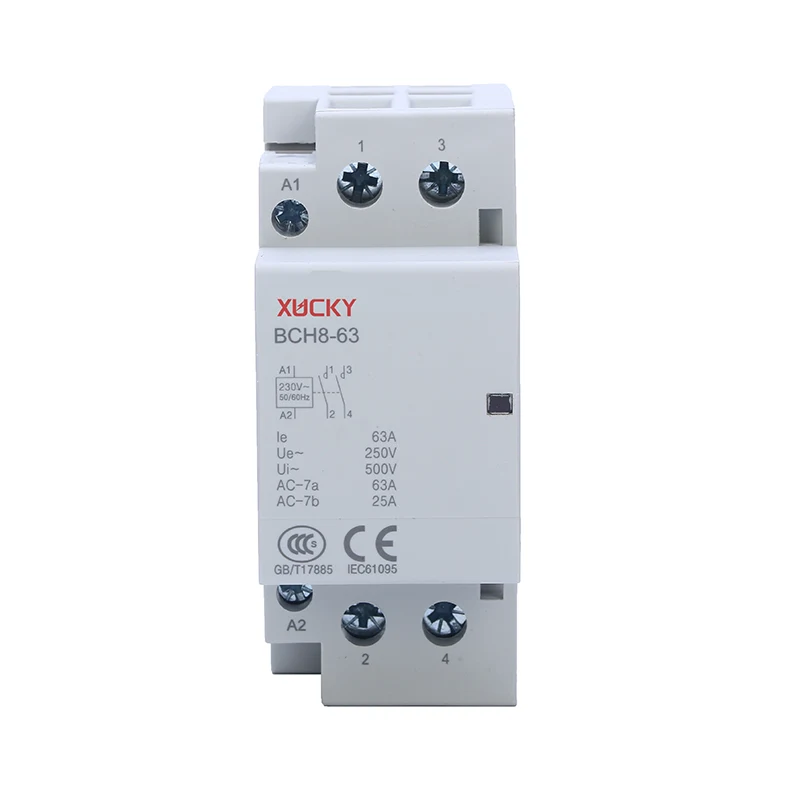

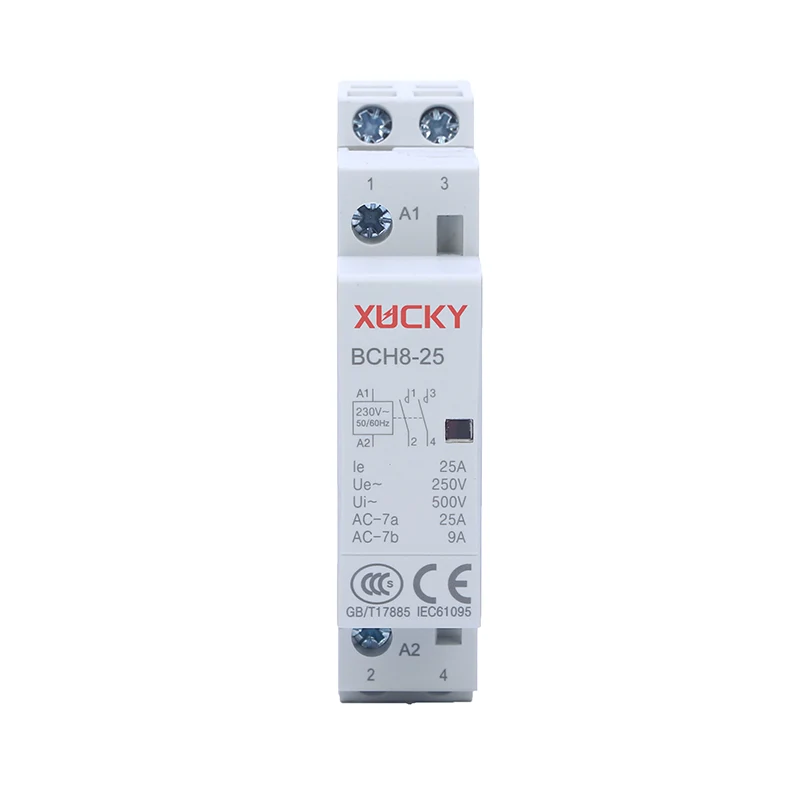

A BCH8 moduláris kontaktorokat (más néven analóg kontaktorokat és architekturális kontaktorokat) főként 50 Hz/60 Hz váltóáramú, 400 V névleges üzemi feszültségű és 100 A névleges üzemi áramerősségű áramellátó rendszerekben használják. Távkapcsolóként és vezérlőáramkörként használják az AC-1 és AC-7a (nem induktív vagy alacsony induktív terhelések, ellenállásos kemencék, háztartási készülékek és hasonló alacsony induktív terhelések). Használható háztartási motor terhelésének szabályozására is. A moduláris kontaktorok nem használhatók rövidzárlati áramok megszakítására, ezért használatukkor megfelelő rövidzárvédő készülékeket (például kis megszakítókat) kell választani. Megfelel az IEC 61095 szabványnak. A BCH8 kontaktor kibővítheti a kiegészítő vezérlési, védelmi és jelzési funkciókat. A BCH8 moduláris kontaktor egyfajta vezérlőeszköz, amelyet indukció nélküli vagy alacsony induktív terhelés, ellenállásos kemence, háztartási készülékek és hasonló kis induktív terhelés, háztartási motor stb. nagy távolságú csatlakoztatására és leválasztására használnak. A BCH8 moduláris kontaktort elsősorban otthonokban, szállodákban, lakások, irodaházak, középületek, bevásárlóközpontok, tornatermek és más helyeken az automatikus vezérlési funkciók elérése érdekében.
(1) Az analóg és digitális vezérlőeszköz új szerkezetű és kompakt hangerővel rendelkezik.
(2) Beépítési keringés, méretmodularizálás, biztonságos használat, kombinálható a vezérlő világítódobozba szerelt kis megszakítókkal.
(3) A kiváló minőségű szigetelőanyagok használata nagymértékben javítja a biztonságot.
(4) Gyönyörű megjelenés működő állapotjelző ablakkal.
(5) Nincs zaj, alkalmas szállodákba, kórházakba és más helyekre.
Környezeti levegő hőmérséklet: A környezeti levegő hőmérsékletének felső határa + 60 ℃, alsó határa - 5 ℃. Amikor az AC mágneskapcsolót az elosztódobozba szerelik, mindkét oldalon távtartókat kell szerelni a hőelvezetés megkönnyítése érdekében. Tengerszint feletti magasság: A telepítési hely magassága nem haladhatja meg a 2000 métert.
Légköri viszonyok: Ha a telepítési hőmérséklet + 60 ℃, a levegő relatív páratartalma nem haladja meg az 50%-ot. Magasabb relatív páratartalom megengedett alacsonyabb hőmérsékleten, például + 20 ℃-tól 90%-ig. Különleges intézkedéseket kell tenni a hőmérséklet-változások miatti esetenkénti páralecsapódás esetén.
Szennyezettségi fokozat: II.
Beépítési kategória: II.
Beépítési mód: A beépítéshez TH35-7.5 típusú vezetősínt használunk. A telepítés helyén nincs jelentős ütés és rezgés. Függőlegesen van felszerelve. A beépítési felület és bármely irány közötti dőlés legfeljebb 5 fok.
Kvótarendszer
A) Nyolc órás munkarendszer: Ez a munkarendszer az alapvető munkarendszer. A moduláris kontaktor megállapodás szerinti szabad légfűtő áramát Ith ez a működő rendszer határozza meg.
B) Szakaszos időszakos működésű rendszer: Az AC mágneskapcsoló üzemi frekvenciája 30-szor/óra, a terhelési tényező pedig 40%.
Akció (működési) feltétel
A – 5 + 60 ℃ környezeti levegőhőmérséklet tartományban, amikor a kontaktor szívótekercse olyan kvótával van ellátva, hogy szabályozza az Us tápfeszültséget, hogy azt stabil állapotba melegítse, a kontaktort minden esetben megbízhatóan zárni kell. feszültség (85% ~ 110%) Us tartományba esik, és az Us névleges vezérlő tápfeszültség 75%-a és 20%-a között van kiengedve és leválasztva.
A termék élettartama
Mechanikai élettartam: A moduláris kontaktor mechanikai élettartama nem kevesebb, mint 1 milliószor.
Elektromos élettartam: Az analóg kontaktor elektromos élettartama nem kevesebb, mint 100 000-szer.
Telepítés előtt ellenőrizni kell a moduláris kontaktor műszaki adatait (pl. névleges feszültség, áram, működési frekvencia stb.).
Beépítéskor az előírt feltételeknek megfelelően kell beépíteni. A kontaktortekercs A1 kivezetésének felfelé kell néznie, és meg kell felelnie az emberek vizuális szokásainak.
A fém szerelőlappal ellátott kontaktorokat megfelelően földelni kell.
A terminál csavarját meg kell húzni. A helyes csatlakozás ellenőrzése után a főérintkezőt többször le kell választani, mielőtt használatba venné.
Ha szokatlan zajt észlel a moduláris kontaktorok használata során, ez szennyeződés lehet a vasmag pólusfelületén, kérjük, törölje le a pólusfelületet.
A moduláris kontaktor használatakor a termék minden részét rendszeresen ellenőrizni kell. A mozgatható részek nem szorulhatnak be, és a rögzítőelemek nem lazulhatnak meg. Ha az alkatrészek sérültek, időben ki kell cserélni őket.
A BCH8 moduláris kontaktor használható nagyszabású világítási áramkör-vezérlésben, nyilvános melegvíz-szabályozásban, geotermikus tápegység-vezérlésben, automatikus függönygördülés-vezérlésben, kismotor-vezérlésben és más területeken.
Minden rendben. Nagy nyilvános helyeken, például szállodákban, szállodákban, állomásokon, kórházakban és irodaházakban mindenféle elektromos berendezés hatékonyan vezérelhető, amely az intelligens épületrendszer legjobb terminálvégrehajtó egységeként használható. Darabok.
Bank, Ipar és kereskedelem, Adózás, Távközlés, Kórház, Posta, Pénzügyi Iroda, Munkaügyi Iroda, Személyzeti Iroda, Társadalombiztosítási Iroda, Kormányzati egyablakos szolgálat, Biztosítás, Járműigazgatás, Közlekedés A Windows szolgáltatási ágazatai, például adminisztratív iroda, konzulátus, belépési-kilépési, vám-, vizsgálati és karanténiroda, betegségmegelőzési és -ellenőrző központ, műszaki felügyeleti iroda, termék-ügyfélszolgálati központ stb.
1. Telepítés előtt ellenőrizze, hogy a moduláris kontaktor megfelel-e a felhasználási körnek és a normál munkakörülményeknek.
2. A BCH8 kontaktor csatlakozási módjának megfelelőnek kell lennie.
3. A BCH8 moduláris kontaktornak meg kell húznia a csatlakozó csavart a bekötéskor.
