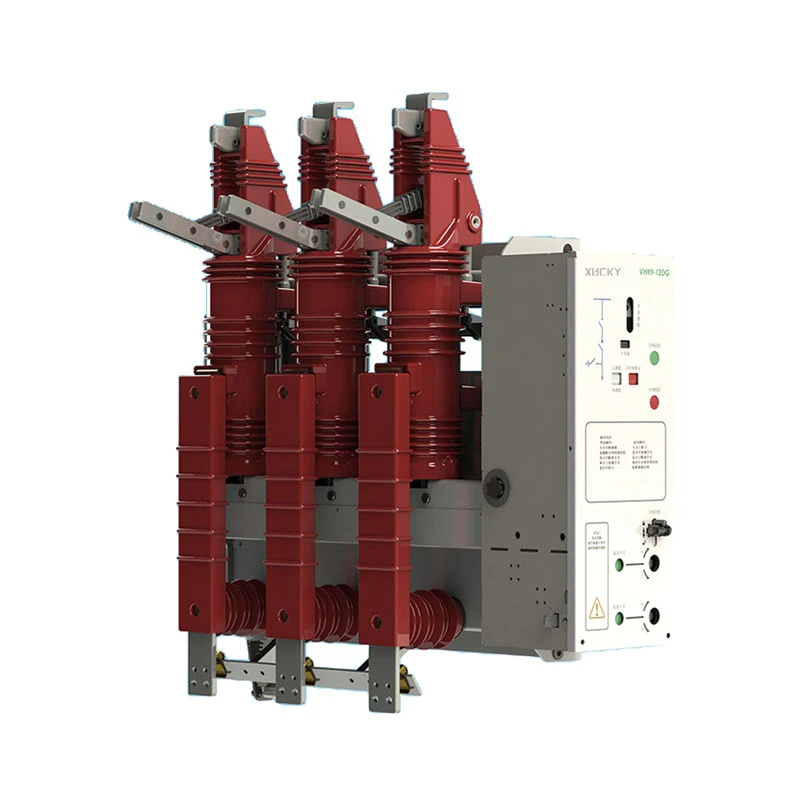

VHK9-12 integrált kombinált vákuum-megszakító

A VHK9-12 integrált kombinált vákuummegszakító egy olyan kapcsoló, amelyet az áramfogyasztók elektromos berendezések megbízhatóságra, biztonságára és kompaktságára vonatkozó követelményeinek műszaki értelmezésére fejlesztettek ki. Alkalmas 12KV/7.2KV áramelosztó rendszerekhez középületekben, kereskedelmi lakóépületekben, ipari és bányászati ​​feldolgozóiparban stb., valamint nagy kompaktságot igénylő, nagyfeszültségű motorral hajtott gépészeti berendezések komplett készleteire is alkalmas.

Környezeti feltételek

● Magasság: ≤2000m;

● Környezeti hőmérséklet: +40℃;

● Relatív páratartalom: napi átlag ≤95%, havi átlag ≤90%;

● A környező levegőt nem szabad jelentősen szennyezni korrozív vagy éghető gázokkal, vízgőzzel stb.;

● Nincs gyakori heves vibráció;

● Ha eltérő használati feltételekkel vagy egyéb speciális követelményekkel rendelkezik, kérjük, előzetesen konzultáljon velünk.

Műszaki paraméterek

A termék műszaki jellemzői

● Kompakt / Rugalmas

A levegő, mint közeg szigetelési módja megfelel a villamosenergia-ipar műszaki előírásainak elektromos hézag- és kisülési szabványainak.

Kompakt tartószekrény mérete, szabványos szekrényméret: 450 * 1000 * 1800 mm (Sz * M * Ma), az áramelosztó rendszer teljes készlete különösen kompakt, így helyet takarít meg a drága városi építési területeken.

Rugalmas gyűjtősín- és bővítési mód, kényelmes más, különböző szekrénytípusú toldásokhoz.

● Integrált / beágyazott

Integrált megszakító-kombináció elektromos kialakítás, megszakító kapcsoló, megszakító, földkapcsoló, töltött érzékelő kombinációja, moduláris felépítés, egyszerű és megbízható reteszelés, könnyen karbantartható.

● Vizualizáció / Hatékonyság

A vizuális leválasztó kapcsoló törési kialakítása, a gyors szállítási idő, az általános moduláris felépítés kényelmes és gyors elektromos teljes gyári összeszerelést tesz lehetővé. Monolit szerkezet, mindenféle reteszelést egyetlen mechanizmusban kell megvalósítani, hogy csökkentsék a reteszelés meghibásodásának kockázatát, amelyet az összeszerelési folyamat problémái okoznak a teljes elektromos gyárban.

● Stabilitás / Tartósság

Opcionális rugós/állandó mágneses mechanizmus, hosszú mechanikai élettartam, zárt vákuumíves szoba tokozás, porálló, nagy szigetelési teljesítmény.

Teljes méretek

Rögzített kapcsolóberendezés-szerkezetre vonatkozik

A szekrénytestet 2,0 mm-es alumínium-cink lemez hajlításával szerelik össze, nagy szilárdságú, könnyű súlyú, kiváló korrózióállósággal, önálló kisfeszültségű helyiségre, gyűjtősínre, kapcsolóteremre, kábeltérre osztva.

A rögzített típusú kapcsolóberendezés a következő négy részből áll:

①sínhelyiség ②főkapcsoló ③kábeltér ④működtető mechanizmus, reteszelő mechanizmus és kisfeszültségű vezérlés ⑤felső földelőérintkező (opcionális)

① Sínsín szoba

A gyűjtősín helyiség a szekrény felső részén található. A gyűjtősín helyiségben a főgyűjtősínek a teljes kapcsolóberendezéssoron keresztül össze vannak kötve.

② Főkapcsoló

A kapcsoló helyiség megszakítóval van felszerelve, amely magában foglalja a megszakítót, a leválasztó kapcsolót, a földkapcsolót és a feszültségérzékelőt. A megszakító szekrény előtti kezelőszerkezeten keresztül a megszakító interfész a kapcsolóterem szekrényajtójának kinyitása nélkül üzemeltethető.

③ Kábelszoba

A megszakító szekrényben nagyméretű kábelhelyiség található, amelyet elsősorban kábelkötésre használnak, így az egy- vagy háromerű kábelek a legegyszerűbb árnyékolatlan kábelcsatlakozókkal is összeköthetők. Ugyanakkor elegendő hely a levezető, az érzékelő és más alkatrészek elhelyezésére is alkalmas. A standard kivitelben a szekrényajtó megfigyelő ablakkal és biztonsági reteszeléssel rendelkezik.

Kábeltér fenéklemez tömítőfedéllel, tartókerettel és megfelelő méretű kábellel. A kábeltér fenéklemeze és ajtókerete eltávolítható a kábelszerelés megkönnyítése érdekében.

④ Működési mechanizmus, reteszelő mechanizmus és alacsony feszültség szabályozás

A reteszelő kisfeszültségű helyiség vezérlőpultként is működik. A kisfeszültségű helyiség rugós működtető mechanizmussal van felszerelve helyzetjelzővel és mechanikus reteszelő berendezéssel. Felszerelhető segédérintkezővel, kioldótekerccsel, vészkioldó mechanizmussal, kapacitív töltött kijelzővel, kulcsos zárral és elektromos működtető eszközzel is. Ugyanakkor a kisfeszültségű helyiségtér felszerelhető vezérlő áramkörrel, mérőműszerrel és mikroszámítógép védőberendezéssel is. A mikroszámítógép-védelmi eszköz készenléti RS232 vagy RS485 kommunikációs interfésszel rendelkezik, amely távfelügyeletet valósít meg.
