NDM1 öntött ház megszakító

Alkalmazási kör

Az XUCKY NDM1 Molded Case Circuit Breaker (NDM1, a továbbiakban MCCB) új megszakítók, amelyeket a vállalat nemzetközi fejlett technológia felhasználásával tervezett és fejlesztett. A megszakítók a következő jellemzőkkel rendelkeznek: kompakt méret, nagy megszakítóképesség, rövid ívtávolság és rázkódásálló, ideális termékek szárazföldön vagy hajókon. A megszakító névleges szigetelési feszültsége 800V (500V az NDM1-63-hoz), alkalmas AC 50Hz / 60Hz elosztóhálózatra, 690V névleges üzemi feszültség és 1250A névleges áramerősség elosztására, áramkör és teljesítmény védelmére. a berendezés túlterhelés, rövidzárlat, feszültségcsökkenés és egyéb meghibásodások miatti károsodása ellen. Az áramkörök ritka átalakítása és a motor ritka indítása és túlterhelés, rövidzárlat, feszültség alatti védelem érdekében is. Az NDM1 megszakító felszerelhető függőlegesen (függőlegesen) vagy vízszintesen (keresztirányban).

Az NDM1 MCCB alkalmas az elkülönítésre, a szimbólum pedig " ".

Az NDM1 Molded Case Circuit Breaker megfelel a GB14048.2 „kisfeszültségű kapcsoló- és vezérlőberendezések, 2. rész: megszakítók” szabványnak.

Modell és jelentés

Jegyzet:

A pólus szerint négy típusba sorolható:

A típus: N-pólus túláram-kioldó alkatrészek nélkül, és az N-pólus végig csatlakoztatva volt, és nem működik a másik három pólussal a be- és kikapcsoláshoz;

B-típus: N-pólus túláram-kioldó komponensek nélkül, és az N-pólus működhet a másik három pólussal (N-pólusú bekapcsolás kikapcsolás előtt);

C típus: túláram-kioldó alkatrészekkel rögzített N-pólus, és az N-pólus a másik három pólussal is működhet (N-pólusú bekapcsolás a kikapcsolást megelőzően);

D-típus: N-pólus túláram-kioldó alkatrészekkel van rögzítve, és az N-pólus végig csatlakoztatva volt, és nem működik a másik három pólussal a be- és kikapcsoláshoz.

Megszakító kód nélküli elosztáshoz, megszakító motorvédelemhez 2-vel

Nincs kód a közvetlen működtetéshez a fogantyúval; P elektromos működéshez; Z forgó fogantyúhoz.

Osztályozás a túláram kioldó névleges árama szerint:

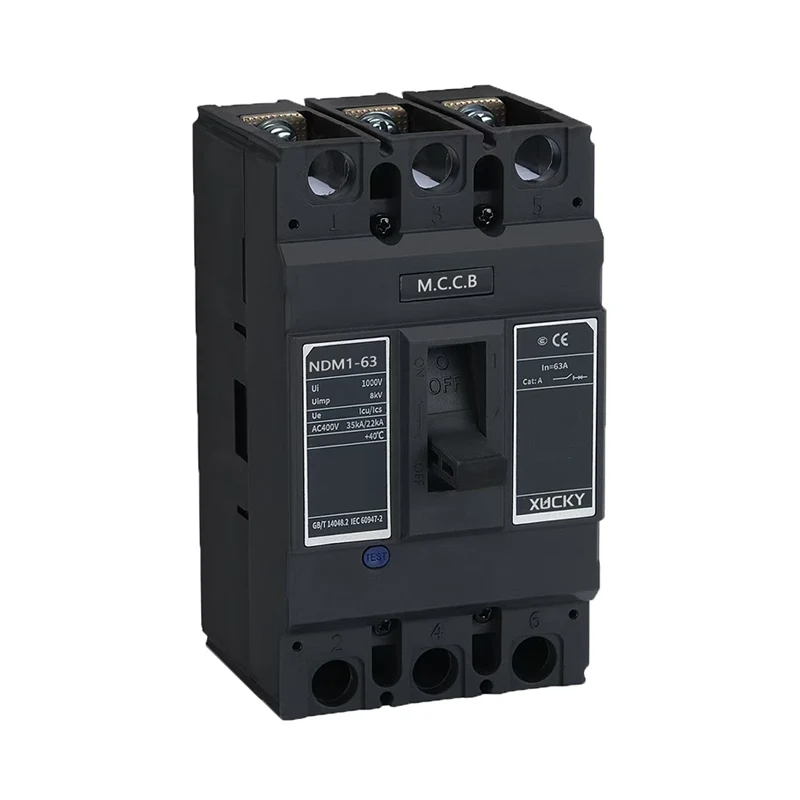

Az NDM1-63 MCCB kilenc: 6,10,16,20,25,32,40,50,63 A;

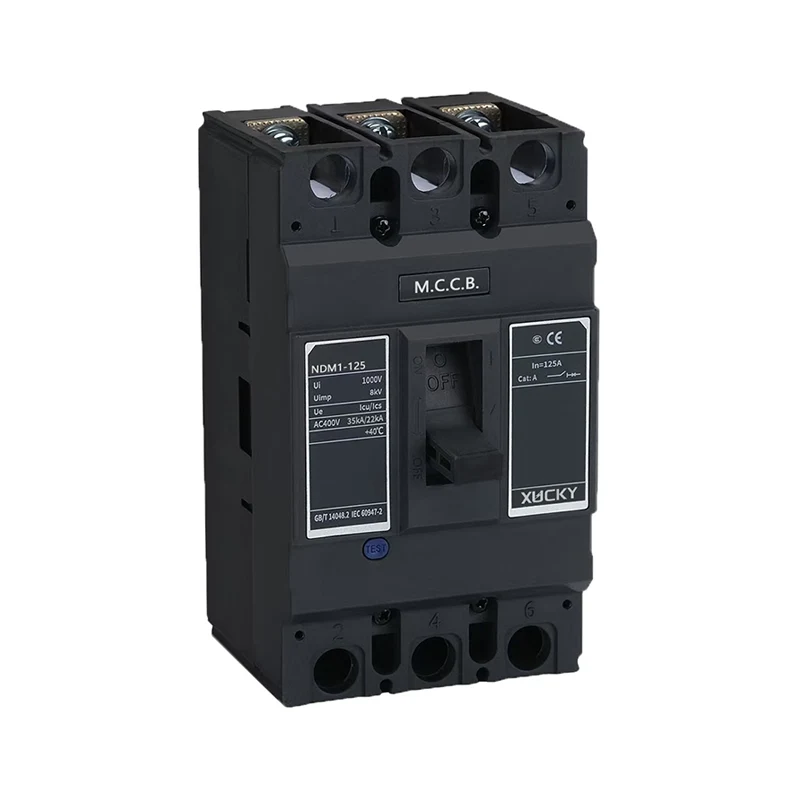

Az NDM1-125 MCCB tizenegy: 16,20,25,32,40,50,63,80,100,125 A;

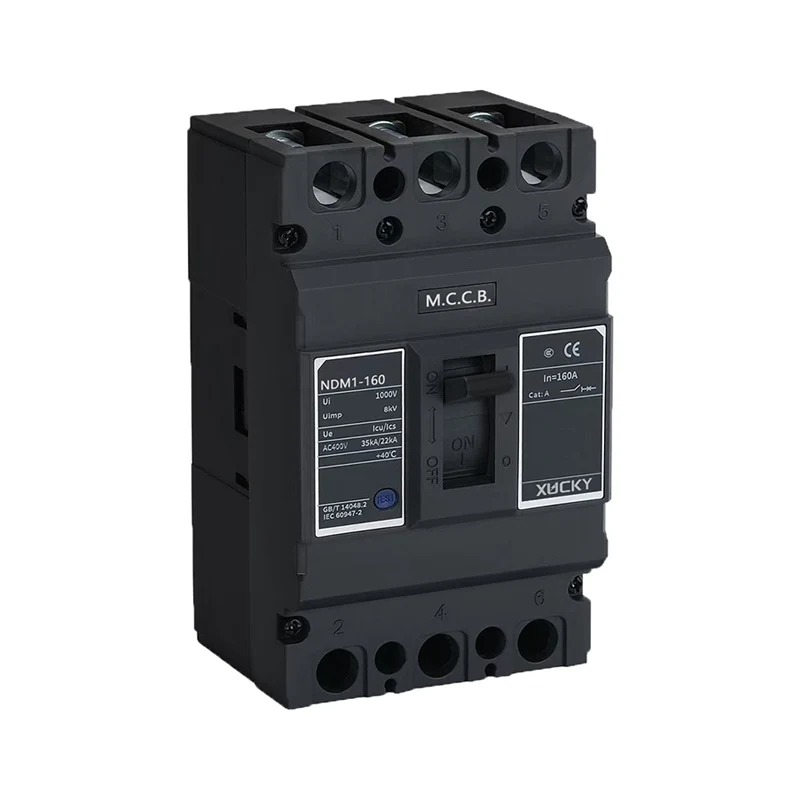

Az NDM1-160 MCCB kilenc: 32,40,50,63,80,100,125,160 A;

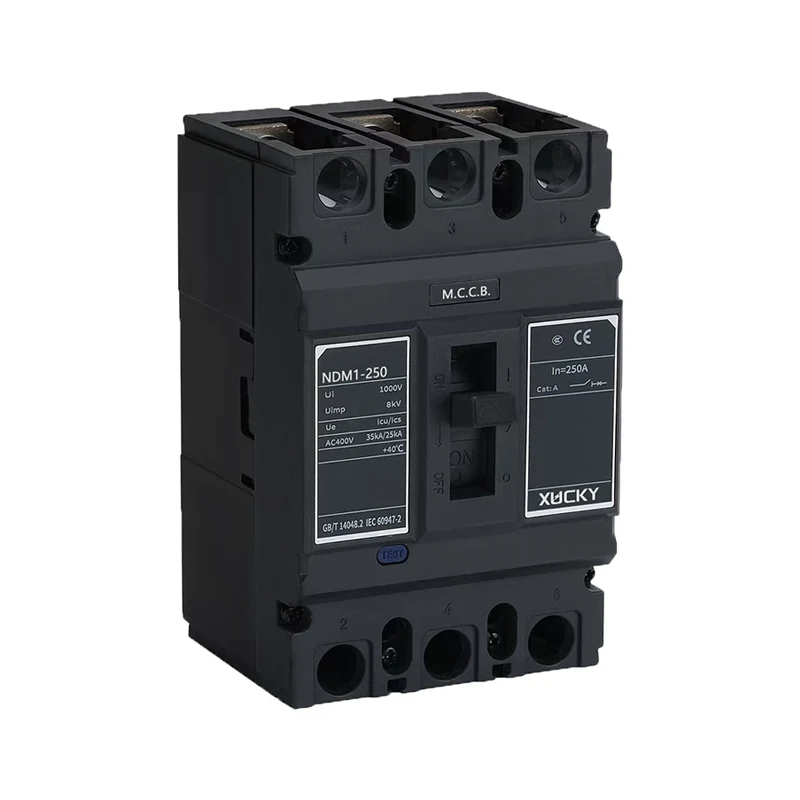

NDM1-250 MCCB hét: 125,140,160,180,200,225,250 A;

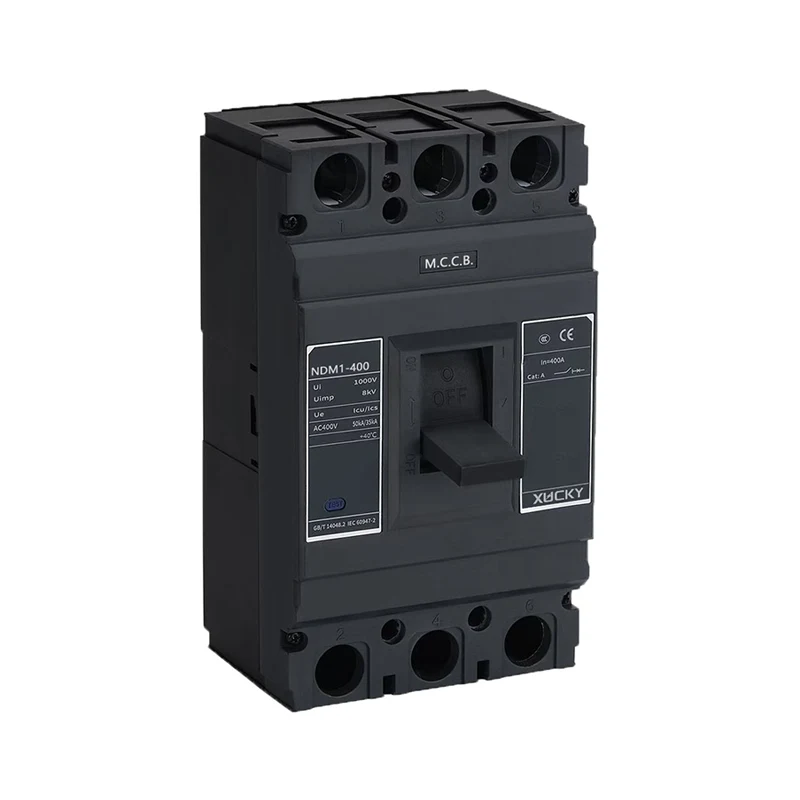

Az NDM1-400 MCCB 5: 225 250 315 350 400 A;

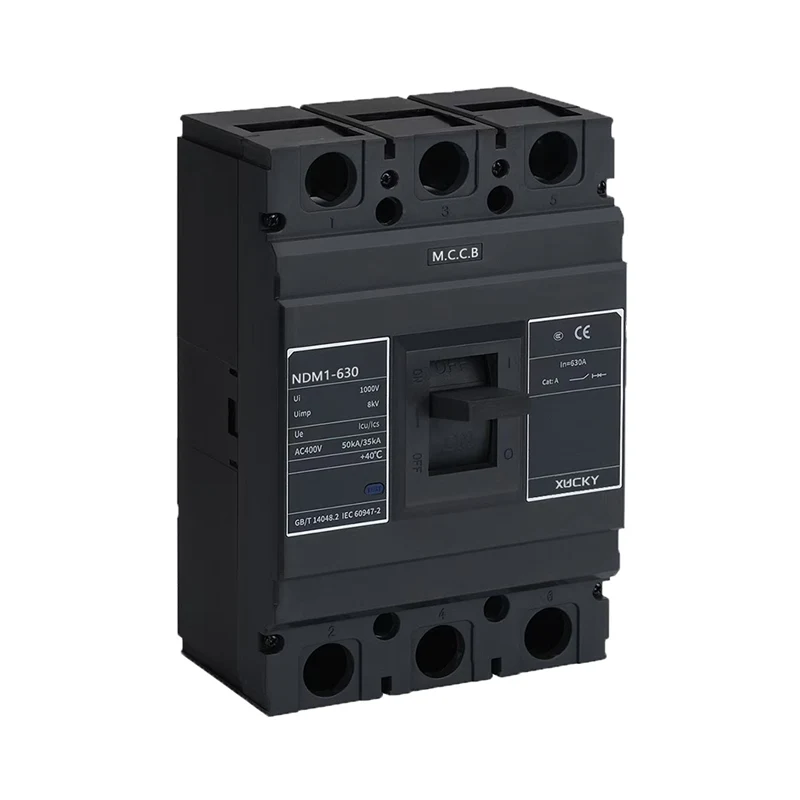

Az NDM1-630 MCCB három: 400 500 630 A;

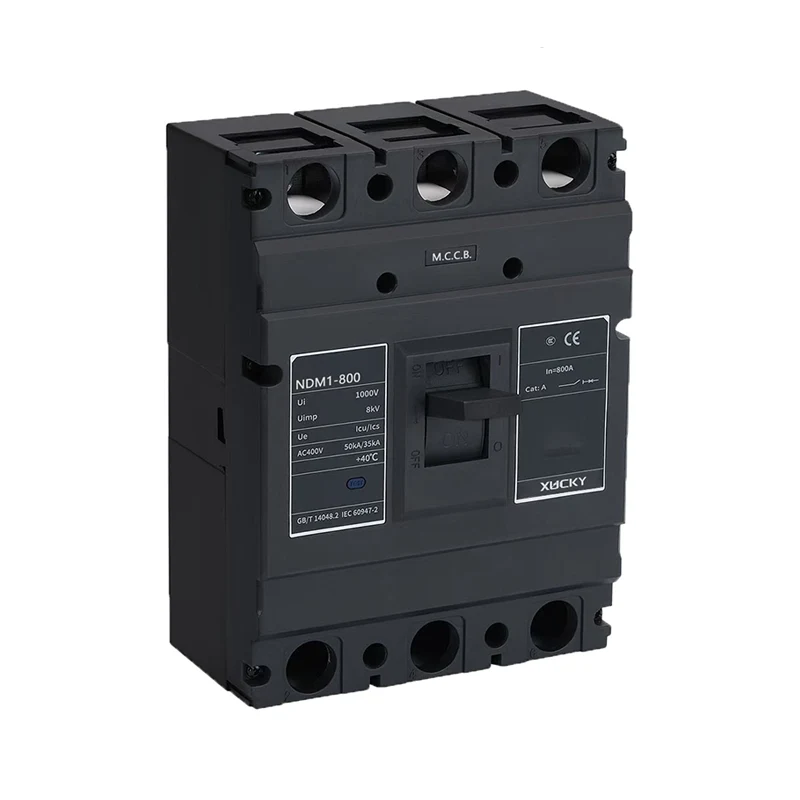

Az NDM1-800 MCCB három: 630 700 800 A;

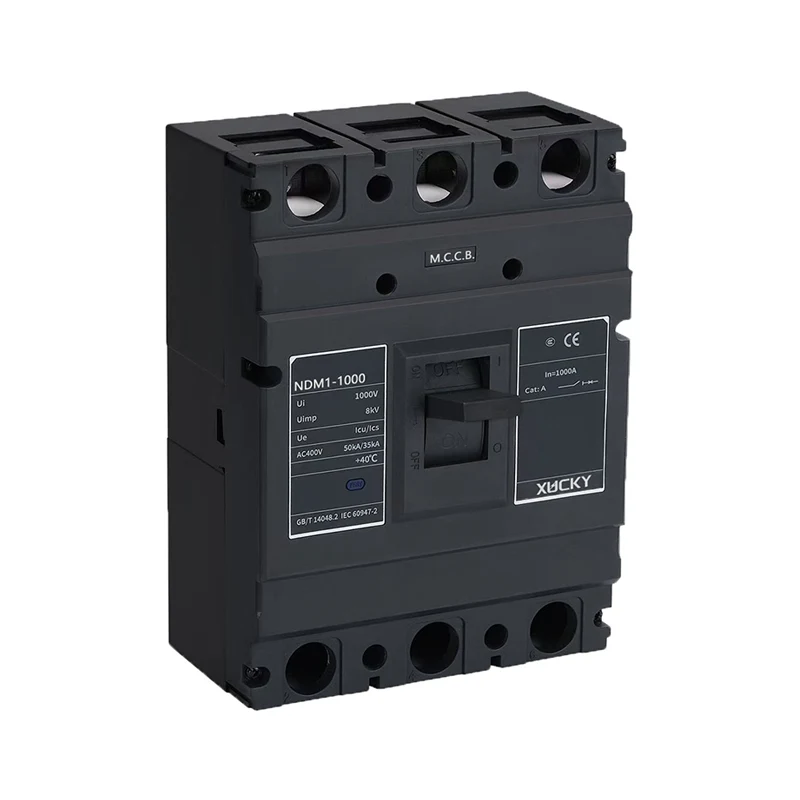

Az NDM1-1000 MCCB-nek kettő: 800,1000A.

Megjegyzés: A 6A csak elektromágneses (pillanatnyi) típusú, nem ajánlott specifikáció.

A bekötési mód szerint: vezetékezés a tábla előtt, huzalozás a tábla hátulján, a tábla beillesztési típusa.

Túláram kioldási mintázat szerint: termodinamikai-elektromágneses (kettős) típus, elektromágneses (pillanatnyi) típus.

Az öltözéktől függően két típusa van: ruhával vagy anélkül.

A felszerelés belső és külső tartozékokat tartalmaz: A belső tartozékok söntkioldóval, feszültségcsökkenési kioldóval, segédérintkezővel és riasztóérintkezővel rendelkeznek. A külső tartozékok a forgó fogantyú működtető mechanizmusa, az elektromos meghajtású működési mechanizmus és így tovább.

Szakítóképesség szerint: L-szabványos töréstípus; M-második nagy töréstípus; H-magas töréstípus

Normál működési feltételek

■ Környezeti levegő hőmérséklet: -5 ℃~+40 ℃, és a 24 órás átlaghőmérséklet +35 ℃ alatt van.

■ Tengerszint feletti magasság: A telepítési hely magassága legfeljebb 2000 m.

■ Légköri viszonyok: A levegő relatív páratartalma a legmagasabb hőmérsékleten +40 ℃ nem haladja meg az 50%-ot; Alacsony hőmérsékleten magasabb lehet a relatív páratartalom. A maximális átlagos relatív páratartalom 90%, míg az átlagos havi minimumhőmérséklet +25 ℃, és vegyük figyelembe a termék hőmérsékletváltozásait a gél felületén.

■ Szennyezettségi fok: 3.

Fő műszaki paraméterek

Fő műszaki index

1, Az elosztó megszakító pillanatnyi működési karakterisztikája beállítási értéke 10In±20%, NDM1-1000 7In±20%; A motorvédelmi megszakító pillanatnyi működési karakterisztikája beállított értéke 12In ± 20%.

2, A megszakító névleges értéke a 2. táblázatban.

3, +40 ℃ környezeti hőmérsékleten a 3. táblázatban látható megszakító az elosztó túláram-kioldó működési jellemzőihez, a motorvédelem túláram-kioldó működési jellemzőinek megszakítója a 4. táblázatban látható.

A megszakítók inverz idejű megszakító hatásának jellemzői túláram kioldása az áramelosztáshoz, amikor minden pólus egyidejűleg be van kapcsolva

Az elosztó megszakító pillanatnyi működési karakterisztikája beállítási értéke 10In±20%, a motorvédelmi megszakító pillanatnyi működési karakterisztikája beállítási értéke 12In±20%.

A megszakítók inverz idejű megszakítási hatásának jellemzői túláram kioldása a motor védelmére, amikor minden pólus egyidejűleg be van kapcsolva

Hőmérsékletváltozások leértékelési tényezői táblázata

Vázlat és beépítési méretek

NDM1-63、 125、1 60、250 A tábla előtti vezetékek körvonala és beépítési mérete

NDM1-400、 630、 800、 1000 A tábla előtti vezetékek körvonala és beépítési mérete

Megszakítók tartozékai

1. Megszakítók belső tartozéka

1.1 Shunt kioldás

A söntkioldó névleges vezérlő tápfeszültsége: AC50Hz, 230V, 400; DC110V, 220V, 24V; 70% ~ 110% között megbízhatóan megszakíthatja a megszakítót.

Ha a söntkioldó névleges vezérlő tápfeszültsége DC24V, a rézhuzal maximális hosszának meg kell felelnie a következő követelményeknek

Ha a fenti táblázat követelményei nem teljesülnek, ajánlatos a söntkioldó vezérlő áramkört a következő ábra szerint megtervezni

1.2 Feszültségcsökkenési kioldó

Amikor a tápfeszültség a tartomány 70-35%-ára csökken, a feszültség alatti kioldó megszakító megbízhatóan megszakad; ha a tápfeszültség a névleges feszültség alatt van. ha a tápfeszültség meghaladja a feszültségcsökkenési kioldó névleges feszültségének 85%-át, a feszültségcsökkenési kioldó biztosítja a megszakító zárását. Az alacsony feszültségű kioldók AC50Hz, 230V, 400V névlegesek.

Különleges megjegyzés: A megszakító feszültségcsökkenési kioldással, csak a névleges feszültségű kisfeszültségnél, amely normálisan tud nyitni és zárni.

1.3 Előre fizetett mérő dedikált kiadása

Az előre fizetett mérő dedikált kioldásának Ue névleges üzemi feszültsége AC230/50Hz, normálisan (65% ~ 110%) Ue tartományban tud működni. Amikor a Ctrl le van kapcsolva, a megszakító 0,5-2 másodperccel késlelteti a nyitást. Az előre fizetett mérő dedikált kioldásának kapcsolási rajza

1.4 A segédérintkezők és a riasztóérintkezők névleges értéke az 5. táblázatban

a. Segédérintkező

b. Riasztó kontaktus

A riasztóérintkezők nem működnek, amikor a megszakító normálisan nyit és zár, a riasztóérintkezők csak szabad kioldás vagy hibakioldás után váltanak a normál nyitás és a normál zárás között.

2. Külső tartozék megszakítókhoz

2.1 A motor működési mechanizmusa. A névleges érték és kód a 6. táblázatban látható.

MEGJEGYZÉS: Az elektromos működtetésű megszakító kioldása után az elektromos működtető mechanizmusnak újra be kell csattannia a megszakítót, majd zárni tud.

Példa: NDM1-63/ 33102 63A: NDM1 típusú öntött házas megszakító, keret névleges áram 63A, megszakítóképesség szabványos, fogantyús működés, 3 pólusú, dupla kioldó, söntkioldóval, motorvédelem, névleges áram 63A .

A kiválasztás, a telepítés és a használat összhangban kell legyen a termék kézikönyvével vagy a vonatkozó nemzeti szabványokkal.

Megjegyzés: Az N-pólusú 4P-s megszakítók A-típusra, B-típusra oszthatók, amelyek alapértelmezése nem B-típusú.
