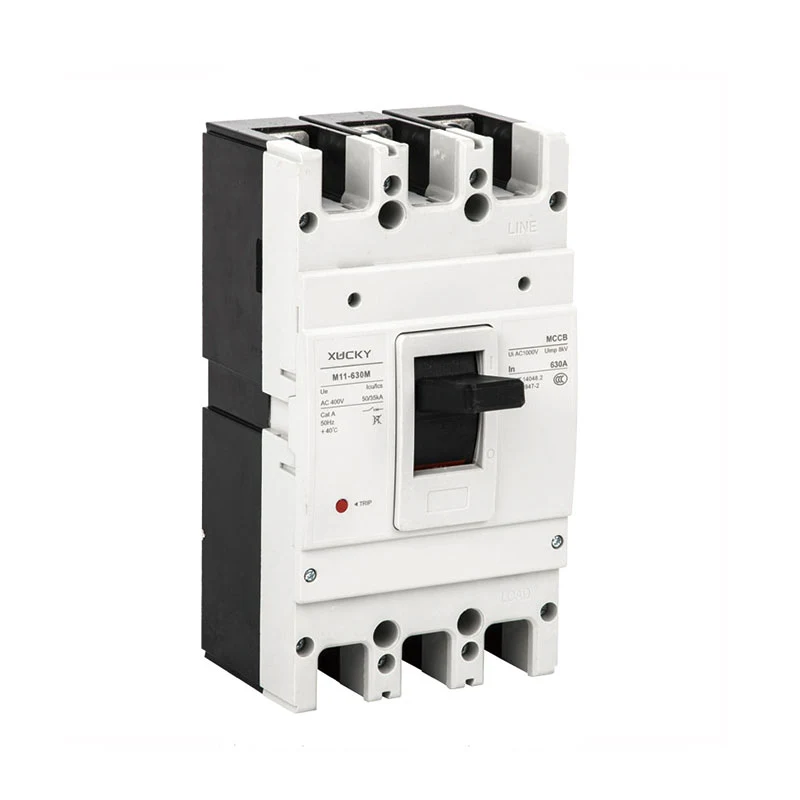

Kína XUCKY Electric testreszabott M11 Electronic Molded Case Circuit Breaker új korszerűsített megszakítók, amelyeket a vállalat kutatott és fejlesztett, kombinálva a hasonló nemzetközi termékek előnyeivel és a hazai és nemzetközi piacok keresletével.
Az M11, M11LY, M11RT, M11E és M11EL sorozatú megszakítók új korszerűsített megszakítók, amelyeket a vállalat kutatott és fejlesztett, ötvözve a hasonló nemzetközi termékek előnyeivel és a hazai és nemzetközi piacok keresletével.
1000 V-ig terjedő szigetelési feszültséggel a megszakító 50 Hz-es AC50 Hz-es, 690 V névleges üzemi feszültségű és 10A-1250 A névleges üzemi áramú elosztórendszerekhez használható, elektromos energia elosztására, áramkörök és tápegységek túlterhelés, rövidzárlat elleni védelmére. feszültség és így tovább, a motor ritka indítására is használható, és megvédi a túlterheléstől, rövidzárlattól vagy feszültség alattitól.
Kis mérettel, nagy töréssel, rövid átvillanással stb. jellemzi, ideális termék a felhasználók számára. Felszerelhető függőlegesen vagy vízszintesen.
Az M11DC sorozatú egyenáramú öntött házas megszakító (a továbbiakban: megszakító) legfeljebb 1000 V DC névleges feszültségű és 10-800 A névleges áramú egyenáramú rendszerekhez alkalmas, elektromos energia elosztására, áramkörök és tápegységek védelmére. túlterhelés, rövidzárlat és így tovább.
A termékek felülről és alulról vezetékekkel táplálhatók, polaritásmentes.
Megfelel az IEC 60947-2, GB14048.2 stb. szabványoknak.
1. jellemző: áramkorlátozó kapacitás
Az áramkorlátozás a zárlati áram növekedésének határát jelenti a hurokban, és az M11-gyel védett hurokban a rövidzárlati áram és az I2t energia csúcsértéke az áramkörben jóval kisebb lesz, mint a várható érték.
U alakú fix érintkező
Egyedülálló U-alakú rögzített érintkezővel előtörési technológia érhető el:
Az úgynevezett előtörési technológia azt jelenti, amikor az érintkezőrendszeren rövidzárlati áram folyik át, az U alakú rögzített érintkező és a mozgó érintkező által generált elektromos teljesítmény kölcsönösen kizárja egymást. Minél nagyobb a zárlati áram, annál nagyobb az elektromotoros erő taszítása, és az egyidejűleg a zárlati árammal együtt keletkezik. Mielőtt a kioldás bekövetkezne, az elektrodinamikus taszító erő képes a rögzített és mozgó érintkezők szétválasztására az ív növelésével, hogy növelje a köztük lévő egyenértékű ellenállást, hogy elérje a rövidzárlati áram növekedésének elnyomását.
2. jellemző: moduláris kiegészítők
◆ Tartozék: Az azonos kerethez tartozó megszakítókhoz a megszakítóképességtől és a névleges áramerősségtől függetlenül egységes méretűek; Tartozék: A felhasználók szabadon
◆ a megszakítók funkcióinak kiválasztása és bővítése igényeinek megfelelően
◆ A moduláris tartozékok szigetelő funkcióval rendelkeznek, ami egyszerű a forródrót-kezeléshez és a telepítéshez.
3. jellemző: miniatűr keret
5 keretméret: 125 típusú, 160 típusú, 250 típusú, 630 típusú, 800 típusú, 1250 típusú
Az M11 sorozat névleges árama 10A~1250A
4. jellemző: érintkező taszító eszköz (szabadalmazott technológia)
A találmány által alkalmazott műszaki séma a következő:
Amint az 1. ábrán látható, az új érintkezőeszköz főként rögzített érintkezőből, mozgó érintkezőből, 1. tengelyből, 2. tengelyből, 3. tengelyből és rugókból áll;
Amikor a megszakító zárt állapotban van, a 2. tengely a rugószög jobb oldalán működik; Ha a megszakítóban nagy hibaáram van, a mozgó érintkező az áram által generált elektromos taszításnak van kitéve, és az 1. tengely középpontjával együtt forog, amikor a 2. tengely a mozgó érintkezővel a rugószög tetejére forog. , mozgóérintkezővé teszi, hogy gyorsan felfelé forogjon, és gyorsan megszakítsa az áramkört a rugó hatására, növelte a termék megszakítóképességét az érintkezőszerkezet optimalizálásával.
5. jellemző: intelligencia
A hálózati kommunikáció kényelmesebb. Dedikált kapcsolaton keresztül fér hozzá a Modbus kommunikációs rendszerhez. A kommunikációs funkcióval rendelkező M11E / M11EL felügyeleti tartozékokat választhat az ajtókijelzés, az olvasás, a beállítás és a vezérlés megvalósításához.
Jellemző: moduláris ívoltó rendszer
7. jellemző: egységesítés

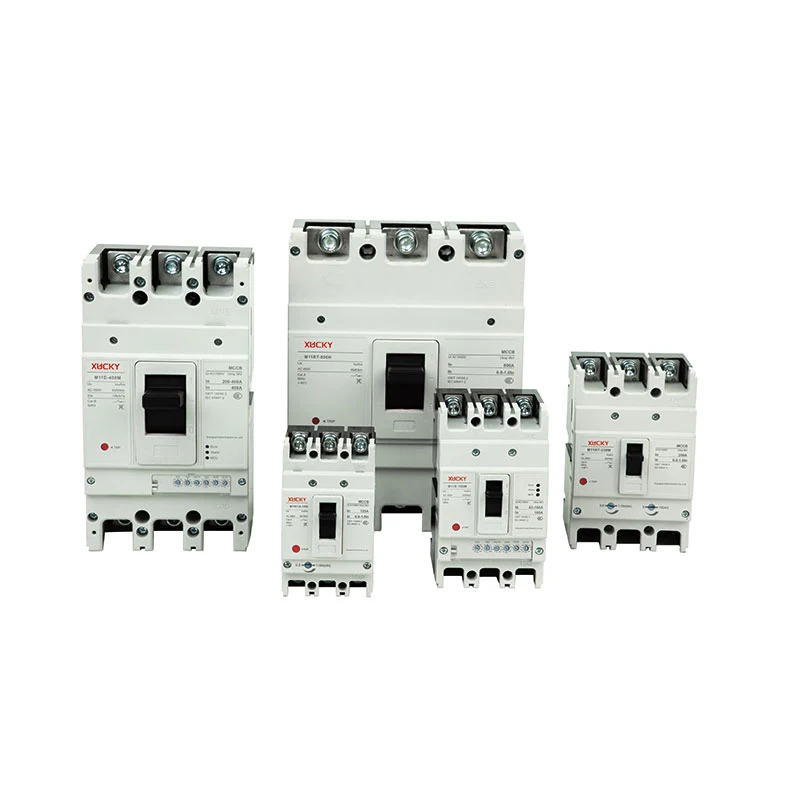

Az azonos vázméret alatti hat sorozatú M11, M11LY, M11DC, M11RT, M11E és M11EL azonos méretekkel, beépítési méretekkel és megjelenési stílussal rendelkezik, ami teljesen egységes kialakítás.
◆ 2000 m-es magasságig;
◆ A környezeti közeg hőmérsékletének -5 ℃ és +40 ℃ között kell lennie (+45 ℃ tengeri termékek esetén);
◆ Ellenáll a nedves levegő hatásának;
◆ Ellenáll a penész hatásának;
◆ Ellenáll a nukleáris sugárzás hatásának;
◆ A maximális dőlésszög 22,5 ℃.
◆ Még mindig megbízhatóan működik, ha a hajó normál vibrációnak van kitéve;
◆ Még mindig megbízhatóan működik, ha a terméket földrengés éri (4g).
◆ Olyan helyek, ahol a környező közeg mentes a robbanásveszélytől, és távol a gáztól vagy vezetőképes portól, amely erodálná a fémet vagy tönkreteheti a szigetelést;
◆ Tartsa távol esőtől vagy hótól.
1 Segédkapcsoló | 5 Csatlakozósapka | 9 Kézi működtetés |
2 Riasztó kapcsoló | 6 Fázis partíció | 10 Plug-in típusú hátlapi huzalozás |
3 Söntkioldás | 7 Elülső kártya vezetékezése | 11 A hátlap vezetékezése |
4 Feszültségcsökkenés kioldó | 8 Elektromos működés |
M11 | 125 | C | P | 4 | |||
↓ | ↓ | ↓ | ↓ | ↓ | |||
Termék kódja | Keret mérete | Jelenlegi osztály | A vezérlőáramkör forrásfeszültségének kódja | Pólusszám | |||
Öntött tok | 125 160 250 400 630 800 | S | M | H | P: elektromos működés | 3: 3 pólusú | |
áramköri megszakító | Jegyzet: | 125 | 25/15 |
|
35/25 | Z: forgó fogantyú | 4: 4 pólusú |
A 125 a 63-as keret továbbfejlesztett típusa | 160 | 35/25 | 50/35 | 70/50 | W: közvetlen működés | ||
A 160 a 100-as keret továbbfejlesztett típusa | 250 | 35/25 | 50/35 | 70/50 | |||
A 250 a 225-ös keret továbbfejlesztett típusa | 400 | 50/35 | 65/42 | 85/50 | |||
A 630 a 400-as keret továbbfejlesztett típusa | 630 | 50/35 | 65/42 | 85/50 | |||
800 | 50/35 | 65/42 | 85/50 |
300 |
125A |
2 |
A |
|
↓ |
↓ |
↓ |
↓ |
|
Kioldó típus és belső tartozék |
Névleges áram (A) |
Alkalmazás |
Négypólusú termék kódja |
|
Az első számjegy a kiadás típusát jelzi |
125 |
10, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 |
1: áramelosztás |
V: Az N-pólus védelem nélkül nem zárható vagy nyitható |
2: Csak azonnali kioldással rendelkezik |
160 |
63, 80, 100, 125, 140, 160 |
2: motorvédelem |
B: N-pólus védelem nélkül zárható és nyitható |
3: Komplex kiadás Megjegyzés: |
250 |
100, 125, 140, 160, 180, 200, 225, 250 |
C: N-pólus védelemmel zárható és nyitható |
|
A későbbi két számjegy a tartozékok kódja (lásd a tartozékok táblázatát) |
400 |
250, 300, 315, 350, 400 |
D: N-pólus védelemmel nem zárható vagy nyitható |
|
630 |
400, 500, 630 |
|||
800 |
500, 630, 700, 800 |
Q1 |
D1 |
Q |
2 |
|||
↓ |
↓ |
↓ |
↓ |
|||
Tartozék feszültség |
Elektromos működési feszültség |
Telepítési módszerek |
Szerelje be a kábelezési táblát vagy ne |
|||
Feszültségcsökkenési kioldás |
Söntkioldás |
Segéd riasztó |
DC1 elektromos működés |
DC3 elektromos működés |
K: Elülső tábla |
1: Nem |
Q1: AC220V |
F1: AC220V |
J1: AC125V |
D1: AC220V |
D5: AC230V |
H: Hátlap |
2: Igen |
Q2: AC240V |
F2: AC380V |
J2: AC250V |
D2: AC230V |
D6: AC110V |
C: Plug-in típus |
|
Q3: AC380V |
F3: DC110V |
J3: DC125V |
D3: AC380V |
D7: DC220 |
||
Q4: AC415V |
F4: DC24V |
J4: DC24V |
D4: AC400V |
D8: DC110 |
||
|
|
|
|
D9: AC110-240V |
||
|
|
|
|
D10: DC100-220V |
||
|
Jegyzet: |
|||||
Alkalmazható feszültség két elektromoshoz |
||||||
műveletek. Kérjük, olvassa el a |
||||||
külső tartozék bevezetése. |
● A megszakító felszerelhető feszültségcsökkenési kioldóval, söntkioldóval, segédérintkezőkkel, riasztóérintkezőkkel, elektromos működtető mechanizmussal, forgó működtetőkarral és egyéb tartozékokkal.
● A megszakító túlterhelési hosszú késleltetéssel, rövidzárlati késleltetéssel és rövidzárlati pillanatnyi védelemmel rendelkezik, a felhasználó beállíthatja a szükséges védelmi jellemzőket (a felhasználónak csak a DIP kapcsolót kell működtetnie a védelmi funkció paramétereinek beállításához).
● A megszakító földzárlat- és termikus analóg védelmi funkciókkal, riasztás előtti túláram jelzéssel, terhelési áram jelzéssel, digitális áramelemző technológiával rendelkezik, és magasabb szintű védelmet érhet el.

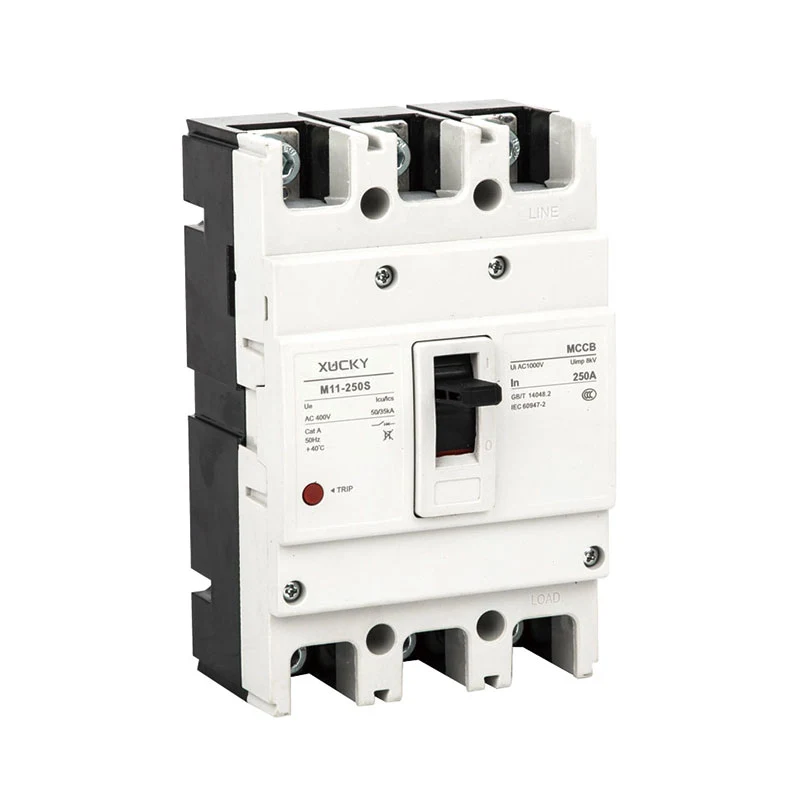

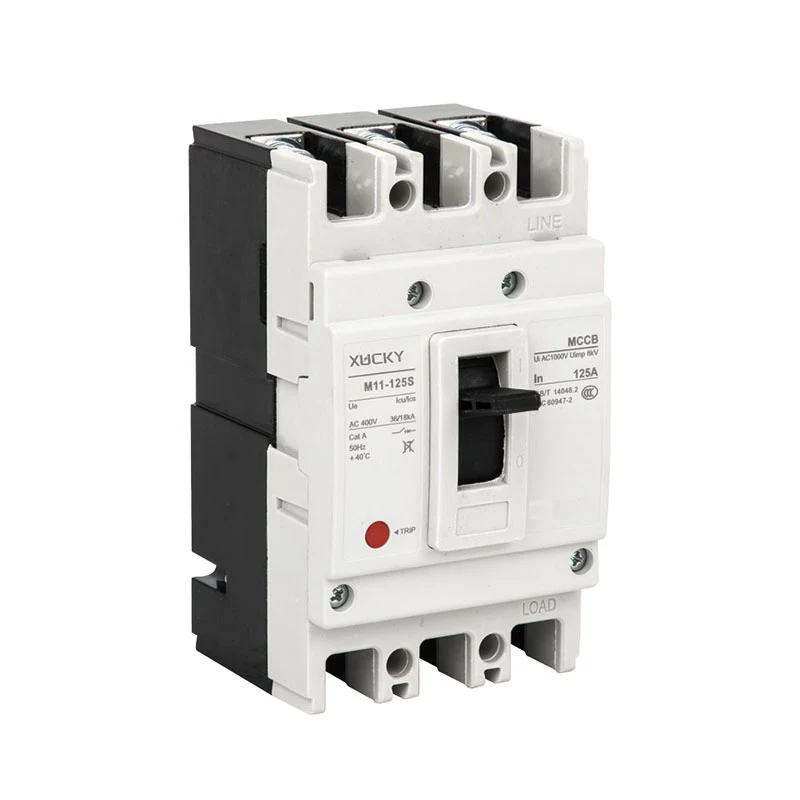

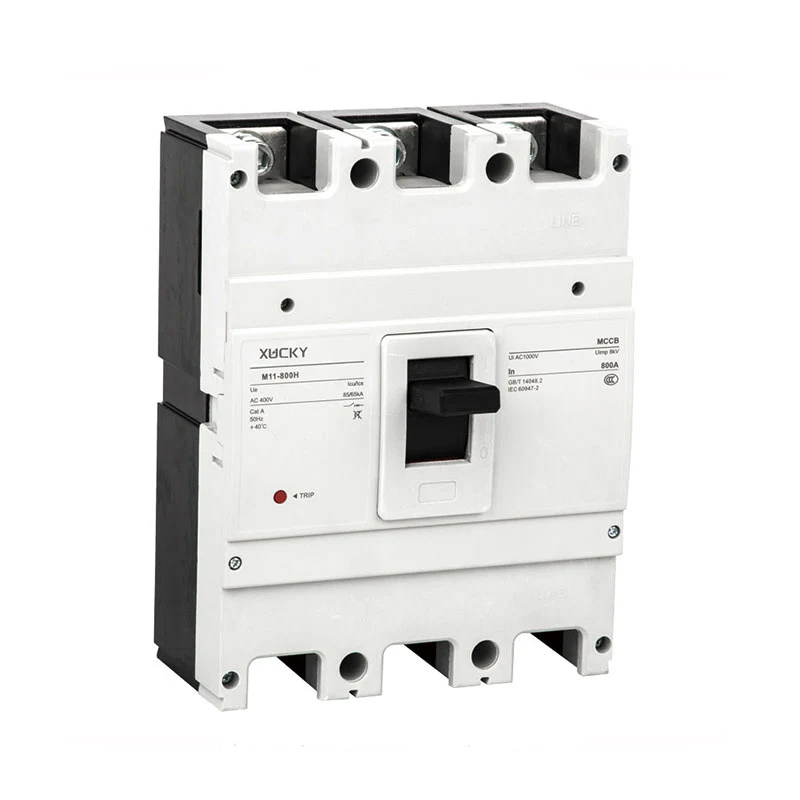

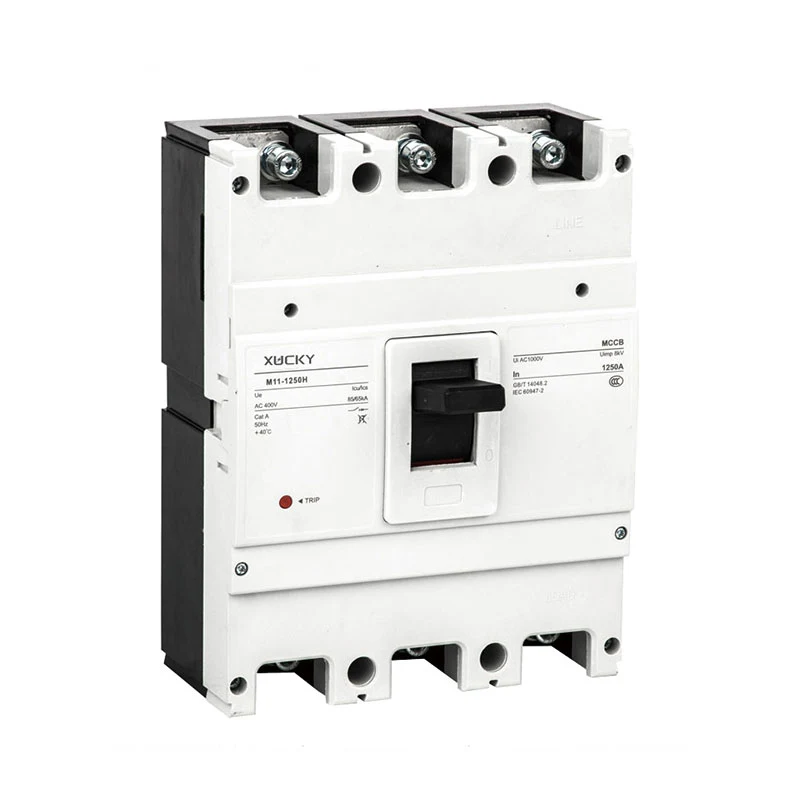

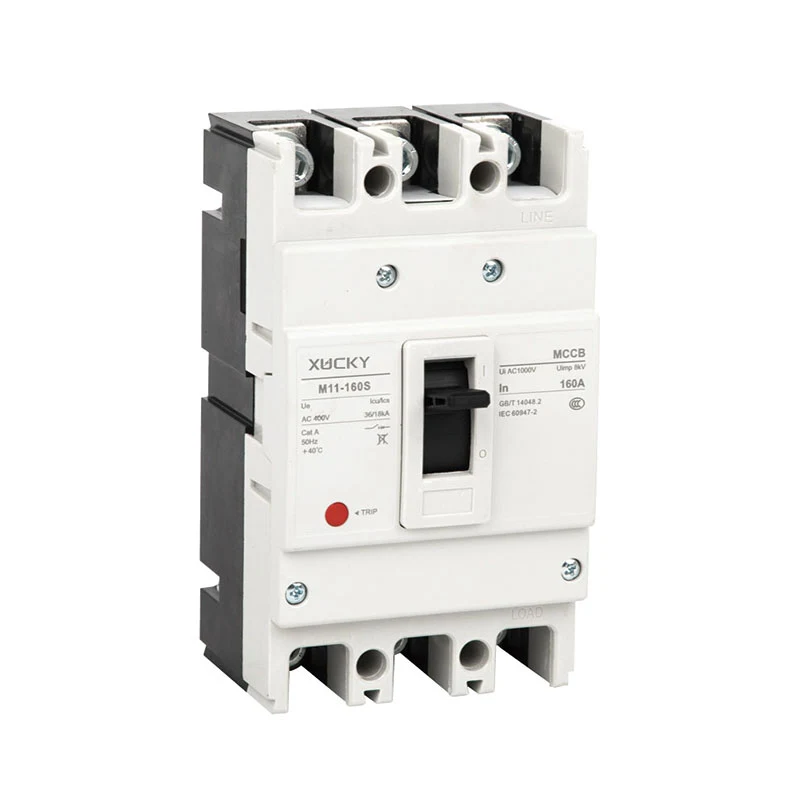

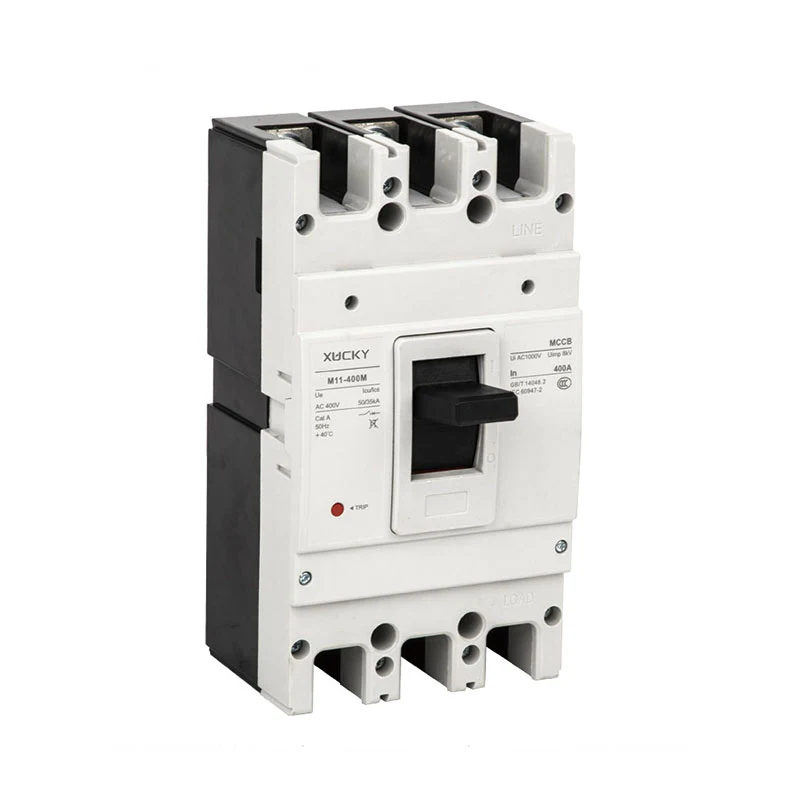

M11 termikus túlterhelés műszaki adatlap |
|
|
|
|
|
|
||||||||||||
Keretáram (A) |
125 |
160 |
250 |
400 |
630 |
800 |
||||||||||||
Modell |
M11-125C |
M11-125S |
M11-125H |
M11-160C |
M11-160S |
M11-160H |
M11-250C |
M11-250S |
M11-250H |
M11-400S |
M11-400H |
M11-630S |
M11-630H |
M11-800S |
M11-800H |
|||
Pólusszám |
1, 2, 3, 4 |
2, 3, 4 |
3, 4 |
3, 4 |
3, 4 |
3, 4 |
||||||||||||
Névleges áram (A) |
10, 16, 20, 32, 25, 40, 50,63, 80, 100, 125 |
63, 80, 100, 125, 140, 160 |
100, 125, 140, 160, 180 200, 225, 250 |
250,315,350,400 |
250, 315, 350, 400, 500, 630 |
500, 630, 700, 800, 1000, 1250 |
||||||||||||
Névleges feszültség (V) |
AC400V |
AC400V |
AC400V |
AC400V |
AC400V |
AC400V |
||||||||||||
Névleges szigetelési feszültség (V) |
AC1000V |
AC1000V |
AC1000V |
AC1000V |
AC1000V |
AC1000V |
||||||||||||
Rövidzárlat szakadás kapacitás(KA)Icu/Ics |
AC400V |
10/15 |
18/15 |
25/18 |
20/15 |
25/18 |
35/25 |
25/15 |
25/18 |
35/25 |
35/25 |
50/35 |
35/25 |
50/35 |
50/35 |
65/65 |
||
Működési ciklus száma |
Elektromos élettartam |
6000 |
3000 |
3000 |
2000 |
2000 |
1500 |
|||||||||||
Mechanikai élettartam |
9000 |
7000 |
7000 |
4000 |
4000 |
4000 |
||||||||||||
Körvonal homályos (mm) |
1P |
25-130-68-90 |
- |
- |
- |
|
|
|
|
|||||||||
a-b-c-ca |
2P |
50-130-68-90 |
60-155-68-90 |
60-155-88-115 |
|
|
|
|
||||||||||
|
3P |
75-130-68-90 |
90-155-68-90 |
90-155-88-115 |
105-165-68-92 |
105-165-88-115 |
140-257-103-155 |
140-257-103-155 |
210-275-103-155 |
|||||||||
4P |
100-130-68-90 |
120-155-68-90 |
120-155-88-115 |
140-165-68-92 |
140-165-88-115 |
184-257-103-155 |
184-257-103-155 |
280-275-103-155 |
||||||||||
Súly (kg) |
1P |
0.32 |
- |
- |
- |
|
|
|
|
|||||||||
2P |
0.5 |
0.55 |
1 |
1.1 |
1.5 |
1.7 |
5.5 |
5.7 |
9.5 |
|||||||||
3P |
0.55 |
0.65 |
1.1 |
1.2 |
1.9 |
2.1 |
7 |
7.5 |
12.5 |
|||||||||
4P |
0.65 |
0.8 |
1.4 |
1.5 |
|
|
|
|
||||||||||
Elektromos működtető eszköz (MD) |
● |
● |
● |
|||||||||||||||
Külső hajtókar |
● |
● |
● |
|||||||||||||||
Automatikus kioldás |
Termikus elektromágneses típus |
Termikus elektromágneses típus |
Termikus elektromágneses típus |

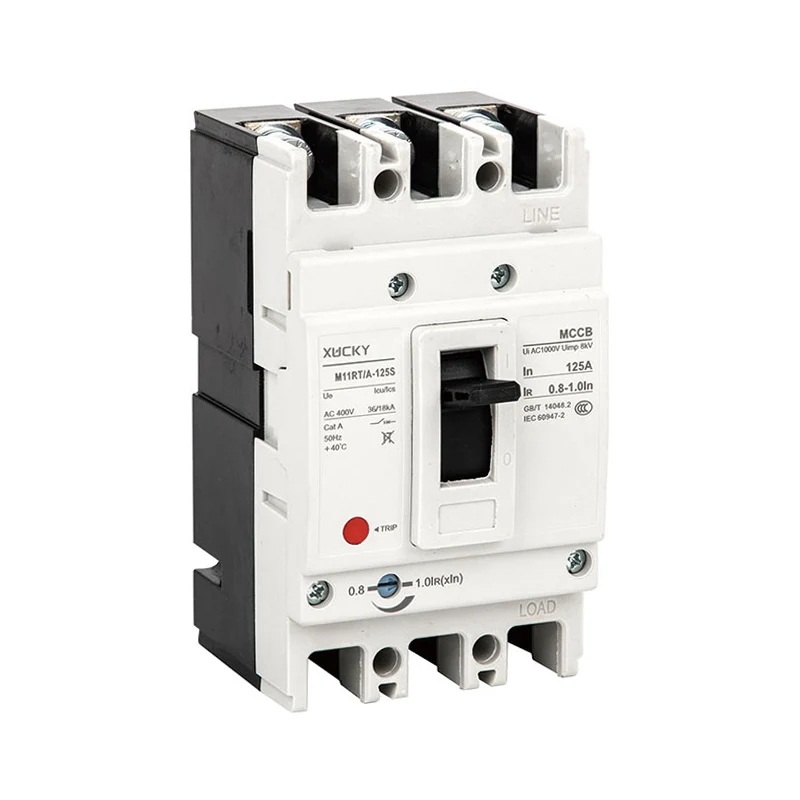

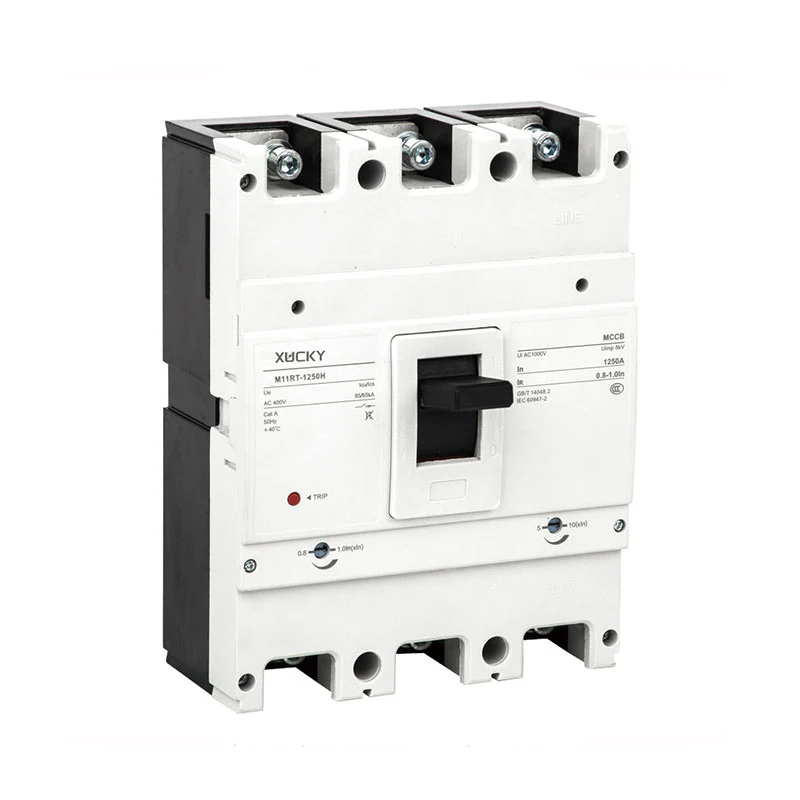

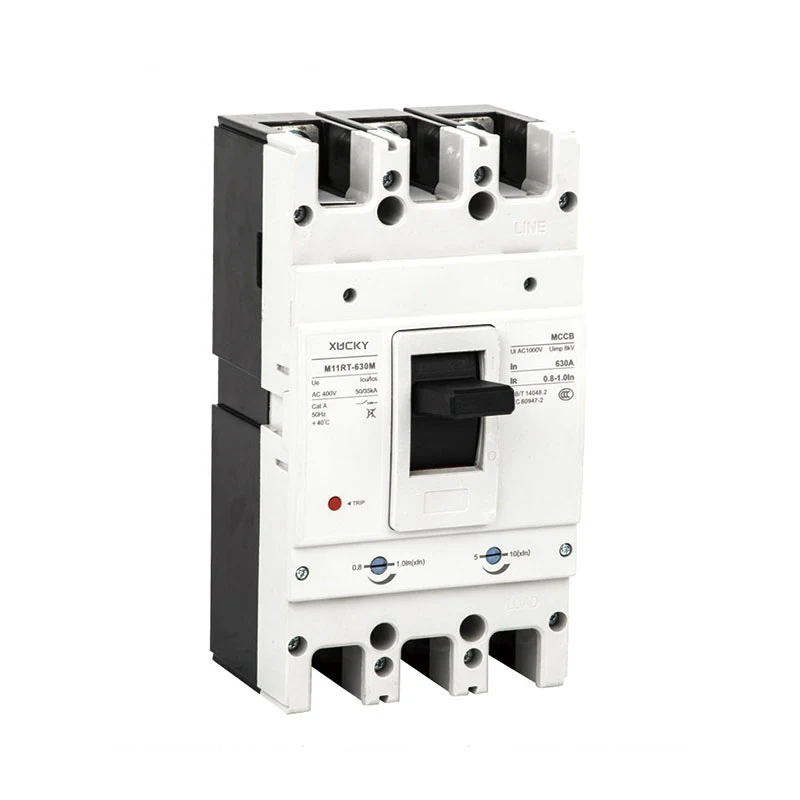

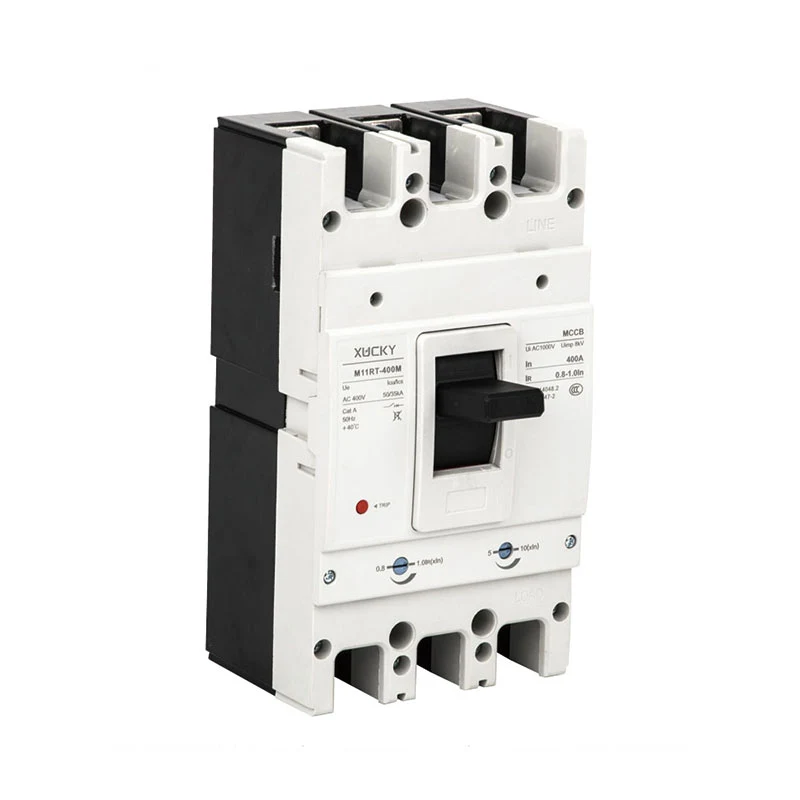

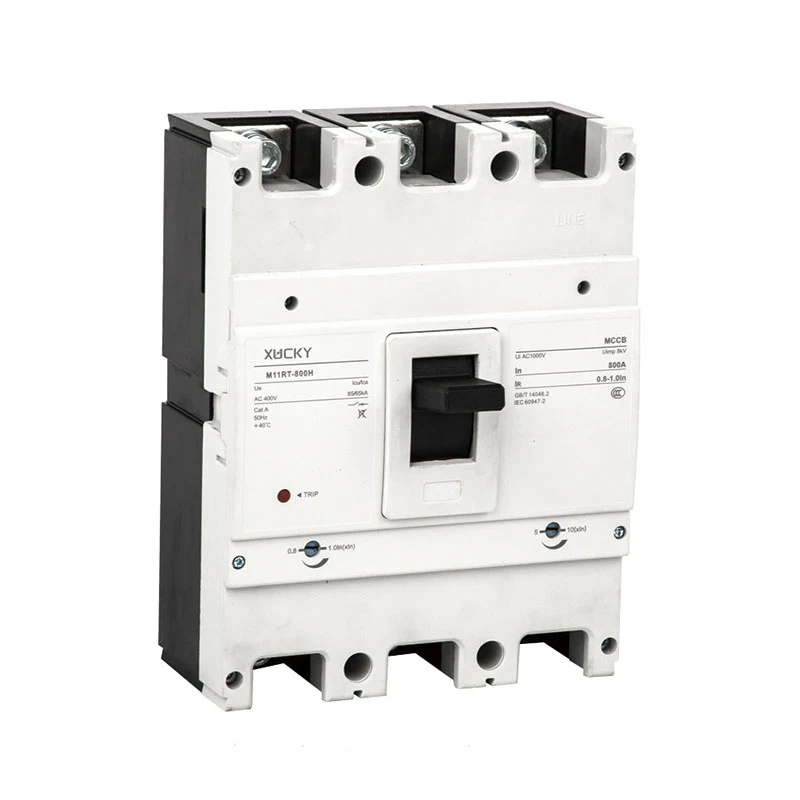

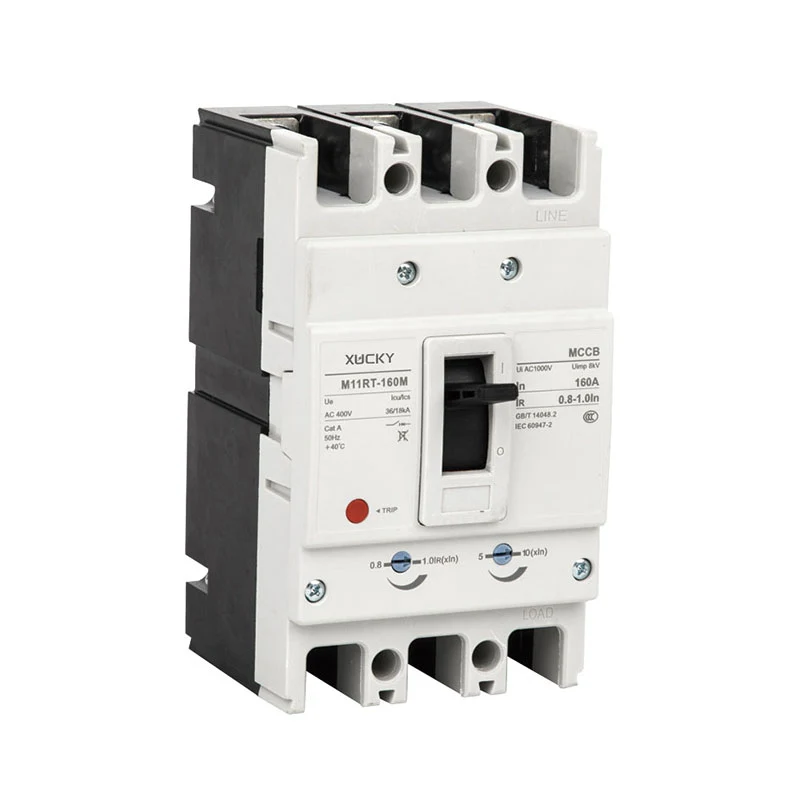

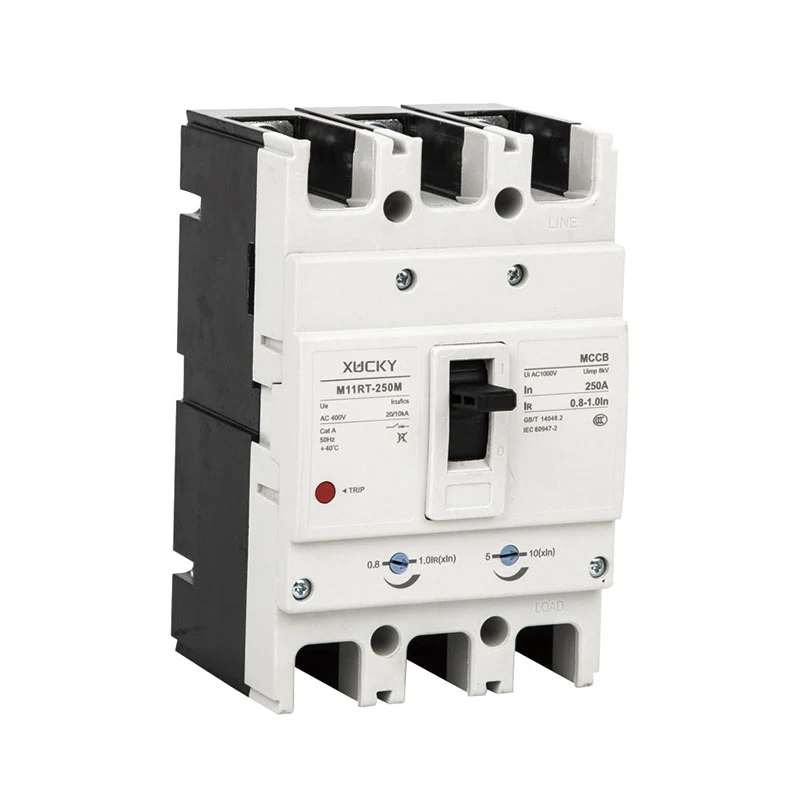

M11RT hőszabályzó és mágneses állítható (TAMA) műszaki adatlap |
|
|
|
|
|
||||||||
Keretáram (A) |
160 |
250 |
400 |
630 |
1250 |
||||||||
Modell |
M11RT-160S |
M11RT-160H |
M11RT-250S |
M11RT-250H |
M11RT-400S |
M11RT-400H |
M11RT-630S |
M11RT-630H |
M11RT-1250S |
M11RT-1250H |
|||
Pólusszám |
3, 4 |
3, 4 |
3, 4 |
3, 4 |
3, 4 |
||||||||
Névleges áram (A) |
20-25, 25-32, 32-40, 40-50, 50-63, |
100-125, 125-160, 160-200, 200-250A |
200-250, 250-320,320-400 |
400-500, 500-630 |
630-800,800-1250 |
||||||||
63-80,80-100, 100-125A, 125-160A |
AC400V |
AC400V |
AC400V |
||||||||||
Névleges feszültség (V) |
AC400V |
AC400V |
AC1000V |
AC1000V |
AC1000V |
||||||||
Névleges szigetelési feszültség (V) |
AC1000V |
AC1000V |
35/25 |
50/35 |
35/25 |
50/35 |
50/35 |
65/50 |
|||||
Rövidzárlati megszakító képesség (KA)Icu/Ics |
AC400V |
25/18 |
35/25 |
25/18 |
35/25 |
2000 |
2000 |
1500 |
|||||
Működési ciklus száma |
Elektromos élettartam |
3000 |
3000 |
4000 |
4000 |
4000 |
|||||||
Mechanikai élettartam |
7000 |
7000 |
1000 |
1000 |
1000 |
||||||||
Körvonal dim(mm) a-b-c-ca
|
|
|
|
|
|||||||||
3P |
90-155-68-90 |
90-155-88-115 |
105-165-68-92 |
105-165-88-115 |
140-257-103-155 |
140-257-103-155 |
210-275-103-155 |
||||||
4P |
120-155-68-90 |
120-155-88-115 |
140-165-68-92 |
140-165-88-115 |
185-257-103-155 |
185-257-103-155 |
280-275-103-155 |
||||||
|
|
|
|
||||||||||
Súly (kg) |
3P |
1 |
1.1 |
1.5 |
1.7 |
5.5 |
5.7 |
9.5 |
|||||
4P |
1.1 |
1.7 |
1.9 |
2.1 |
7 |
7.5 |
12.5 |
||||||
Elektromos működtető eszköz (MD) |
● |
● |
|||||||||||
Külső vezetés |
● |
● |
|||||||||||
működtető fogantyú |
|||||||||||||
Automatikus kioldás |
Termikus elektromágneses típus |
Termikus elektromágneses típus |

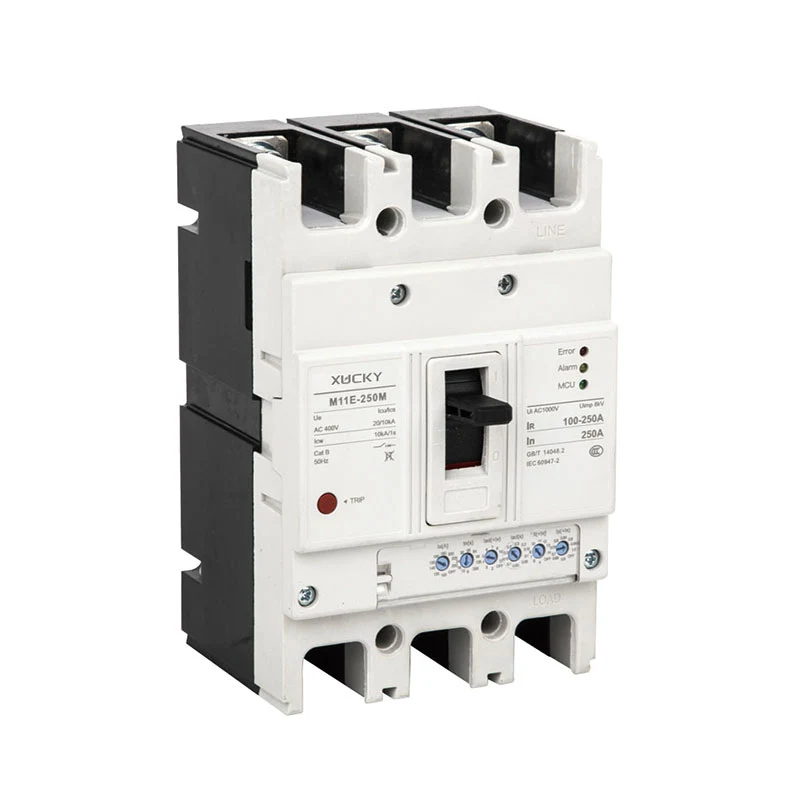

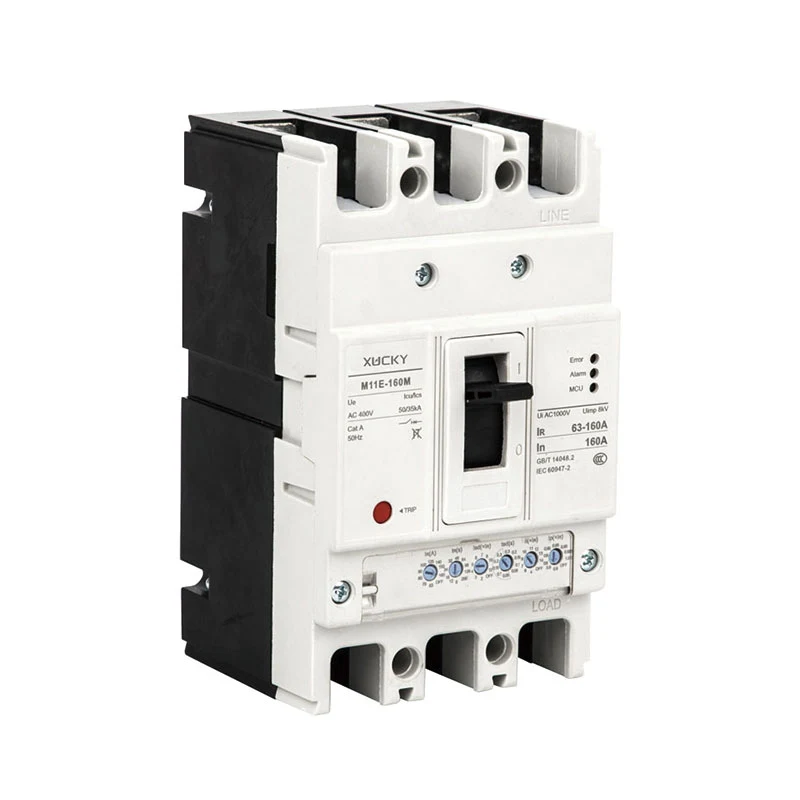

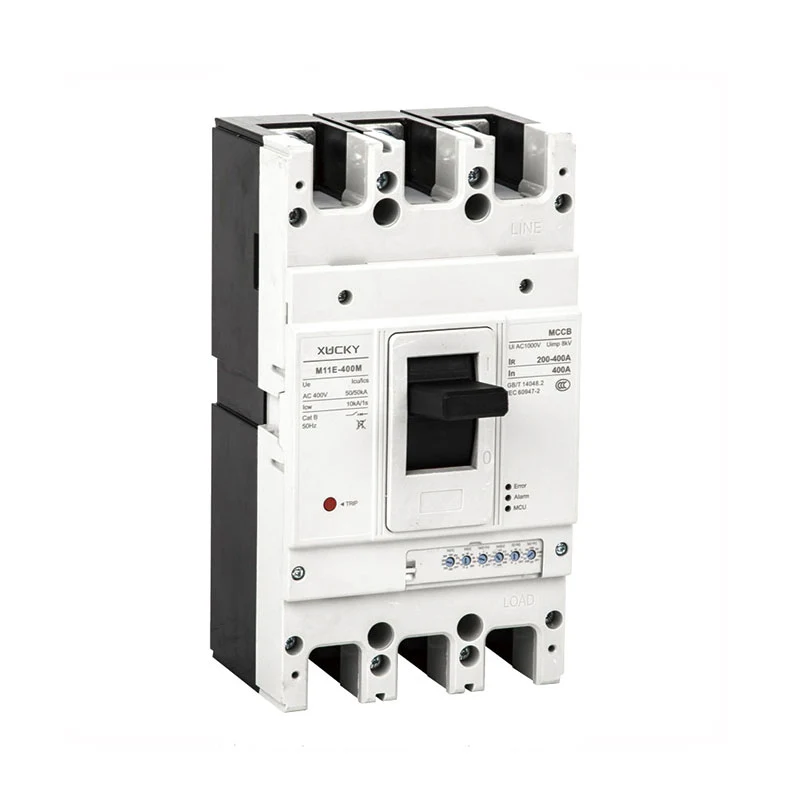

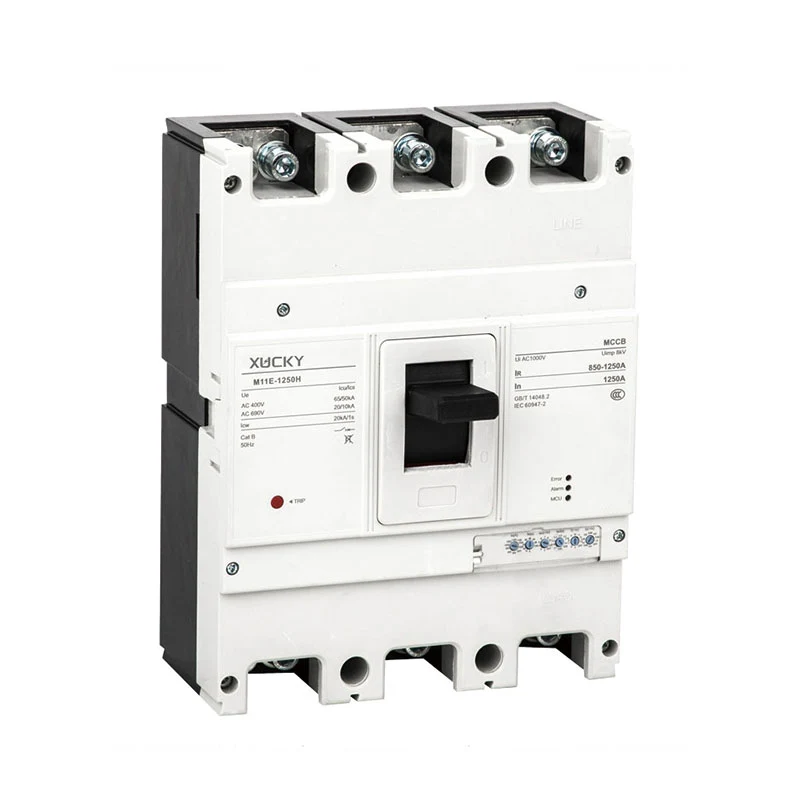

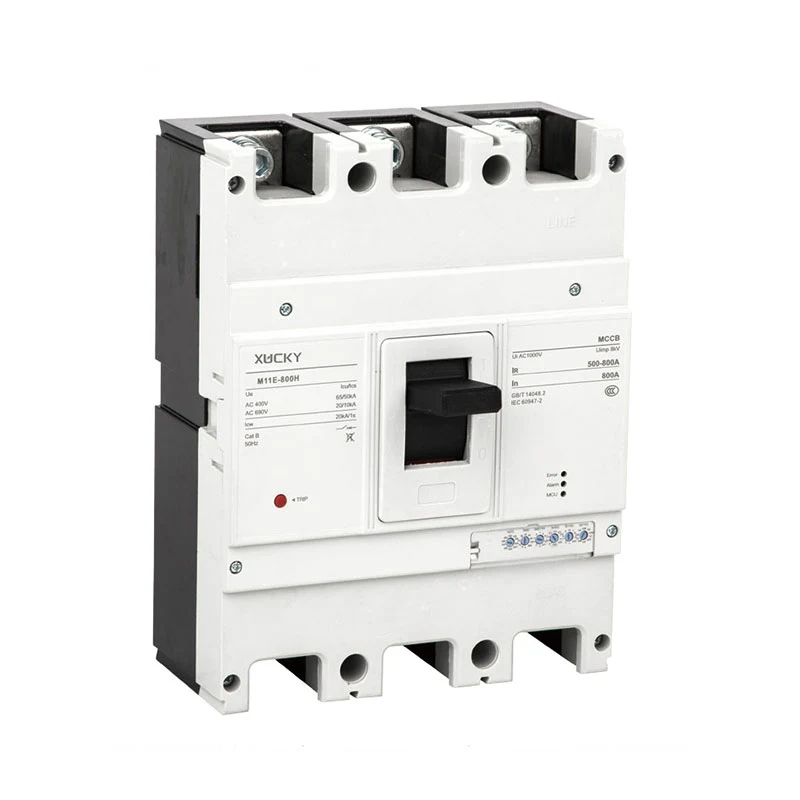

M11E Elektronikus típusú MCCB műszaki adatlap |
|
|
|
|
|
|
Keretáram (A) |
160 |
250 |
400 |
630 |
1250 |
|
Modell |
M11E-160H |
M11E-250H |
M11E-400H |
M11E-630H |
M11E-1250H |
|
Pólusszám |
3, 4 |
3, 4 |
3, 4 |
3, 4 |
3, 4 |
|
Névleges áram (A) |
16-32, 40-125,80-160 |
16-32,40-125,80-160,100-250 |
200-400 |
200-400,300-630 |
400-800,800-1250 |
|
Névleges feszültség (V) |
AC400V |
|||||
Névleges szigetelési feszültség (V) |
AC1000V |
|||||
Rövidzárlati megszakító képesség(KA)Icu/Ics |
AC400V |
35/25 |
35/25 |
50/35 |
50/35 |
65/50 |
Működési ciklus száma |
Elektromos élettartam |
1500 |
1000 |
1000 |
1000 |
1000 |
Mechanikai élettartam |
7000 |
7000 |
4000 |
4000 |
4000 |
|
Körvonal dim(mm) a-b-c-ca
|
|
|||||
3P |
90-155-88-115 |
105-165-88-115 |
140-257-103-155 |
140-257-103-155 |
210-257-103-155 |
|
4P |
90-155-88-115 |
140-165-88-115 |
185-257-103-155 |
185-257-103-155 |
280-257-103-155 |
|
|
||||||
Súly (kg) |
3P |
1.8 |
2.1 |
5.5 |
5.7 |
5.7 |
4P |
2.3 |
2.6 |
7 |
7.5 |
7.5 |
|
Elektromos működtető eszköz (MD) |
● |
|||||
Külső hajtókar |
● |
|||||
Automatikus kioldás |
Elektronikus típus |
Intelligens kioldó panel
● IR(A) Isd(x IR) Ii(x IR)
● IR: Túlterhelés hosszú késleltetésű kioldási beállítási áram; Isd: Rövidzárlati rövid késleltetésű kioldási beállító áram;
● Ii: Rövidzárlati pillanatnyi kioldási beállítási áram;
● tR: Túlterhelési hosszú késleltetés beállítási ideje, gyári alapbeállítás: 60 s;
● tsd: Rövidzárlati késleltetés beállítási ideje, gyári alapbeállítás: 0,1 s;
● Ip: Túlterhelés előriasztás beállító áram, gyári alapbeállítás: 0,85*IR;
1: Tápellátás bemenet DC24V(+) |
6: 485B- |
2: Tápegység bemenet DC24V(-) |
7: Az elektromos működtető mechanizmus közös kapcsa zárása és nyitása |
3: 485A+ |
8: Az elektromos működtető mechanizmus közös kapcsa zárása és nyitása |
4:485A+ |
9: Elektromos működtető mechanizmus nyitása |
5: 485B- |
10: Az elektromos működtető mechanizmus zárása |
Mi az az öntött házas megszakító?
Az öntött házas megszakítók (MCCB) az elektromos rendszerek kötelező elemei, amelyek túlterhelés- és rövidzárlatvédelmet biztosítanak. A legtöbb esetben az MCCB-ket egy létesítmény fő áramelosztó táblájába szerelik fel, így szükség esetén a rendszer könnyen leállítható.
Mi a különbség az MCCB és az ICCB megszakító között?
Az ICCB-k hasonlóak az öntött házas megszakítókhoz, de az MCCB-kkel ellentétben a szigetelt házas megszakítók gyakran használnak elektronikus áramkört az elektromos áram és egy tárolt energiamechanizmus figyelésére, amelyet általában a töltőfogantyú manipulálásával töltenek fel.
Mi a különbség az MCCB és az RCCB között?
Az MCCB hőmágneses mechanizmuson működik, ami azt jelenti, hogy úgy készült, hogy védjen mind a túlterhelés, mind a rövidzárlat ellen. Az RCCB csak maradékáram vagy földzárlati áram ellen nyújt védelmet, és általában az áramütések és a földzárlati áramok által okozott egyéb veszélyek megelőzésére szolgál.
Mire használható az MCCB?
Az öntött házas megszakító (MCCB) egyfajta elektromos védelmi eszköz, amely az elektromos áramkör túlterhelés elleni védelmére szolgál, amely túlterhelést vagy rövidzárlatot okozhat.
Cím
No.2567 Liuqing South Road, Liushi, Yueqing, Wenzhou, Zhejiang, Kína
Tel
