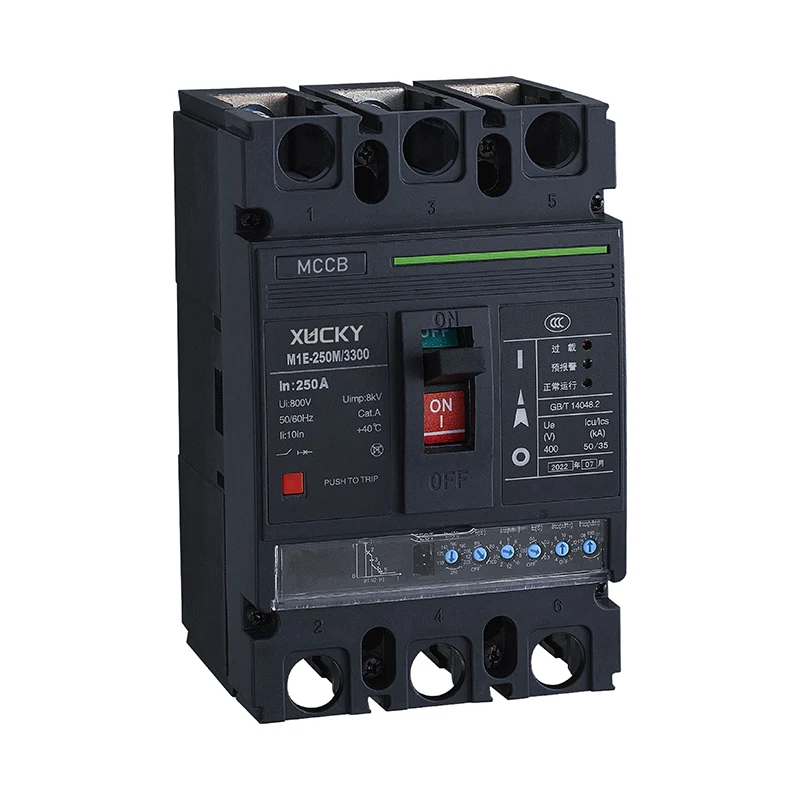

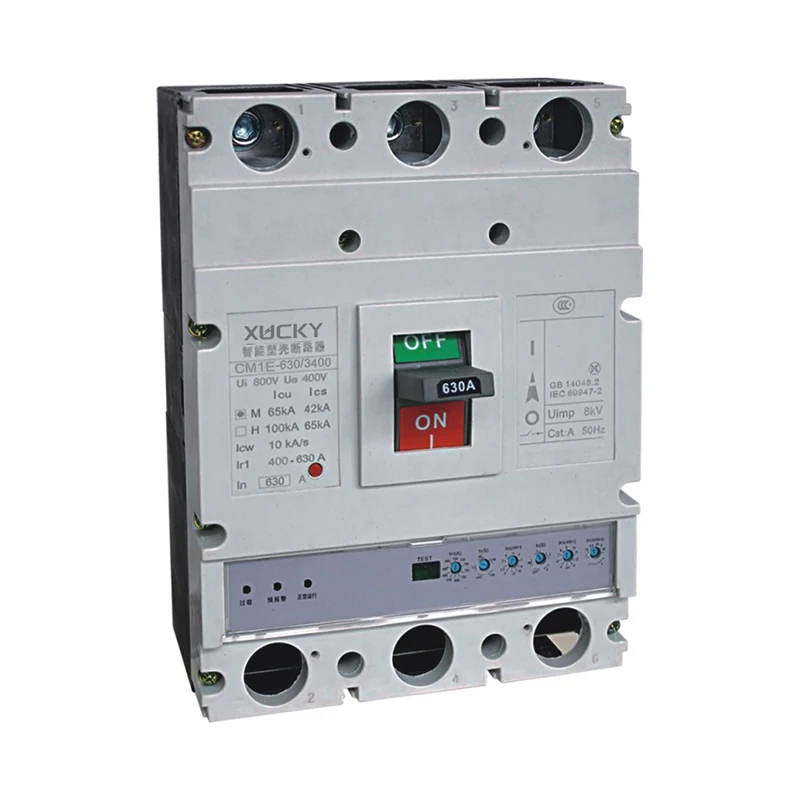

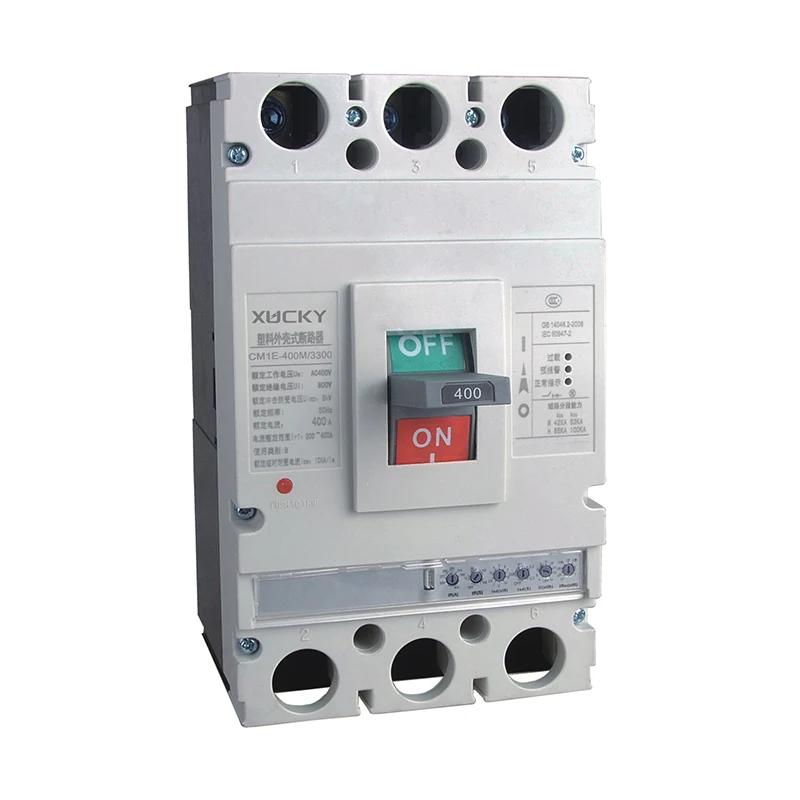

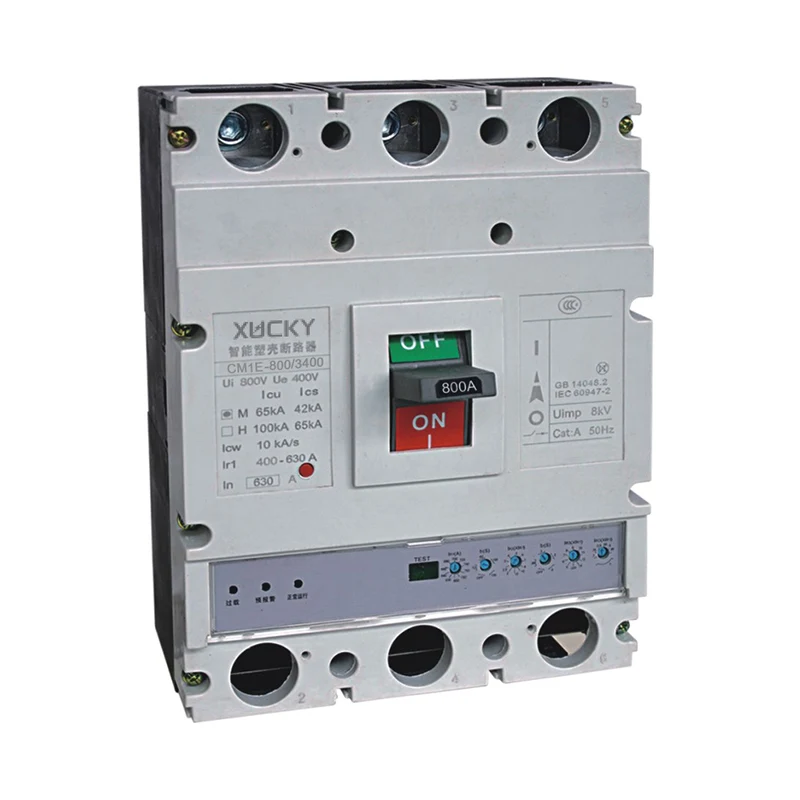

CM1E öntött tok megszakító

Alkalmazási kör

CM1E Alacsony feszültségáram állítható megszakító (a továbbiakban megszakító), a megszakítónak kicsi mérete, nagy törésű kapacitása, rövid ív, rezgésgátló. A névleges szigetelési feszültsége 800 V, alkalmas az AC 50Hz-es elosztóhálózathoz, az AC400V névleges feszültséghez, az áramot 1250A-ig és annál alacsonyabbig, az elektromos energia eloszlásához, valamint az áramkör és az áramellátási berendezések túlterhelésétől, a rövidzárlattól, az alsó részét és az egyéb hibáktól való védelme érdekében. Használható a vonal ritka átalakításához és a motor ritkán elindításához. A megszakító függőlegesen telepíthető vagy vízszintesen telepíthető. Az alacsony feszültségű megszakító elkülönítő funkciója van.

Fő jellemzők

A CM1E állítható elektronikus öntött tok megszakítója három védelmi funkcióval rendelkezik, a Begényezési kategóriával rendelkező megszakító ugyanabban az áramkörben más rövidzárlat-védelmi eszközhöz kapcsolódik, rövidzárlati körülmények között teljesen opcionális; Öt kioldó funkcióval a felhasználó a berendezést a shunt kiadásán keresztül beállíthatja a terhelési áramnak megfelelően, az elektronikus shunt kiadását maga a megszakító táplálja; Az aktuális jel- és vezérlési teljesítmény a megszakítóba telepített köráramkör -transzformátorból származik; A tűzvédelem -shunt felszabadulásával a riasztó, de nem az utazás érdekében, amikor a terhelési áram túlterhelésre kerül, a megszakító nem rúg, és a passzív érintkezőt adja ki, a megfelelő riasztási eszközt vezetve; A méretek és a specifikációk megegyeznek a CM1 MCCB -vel, a telepítés megváltoztatható.

MEGJEGYZÉS: A beállításban a tárcsa kapcsolót be kell helyezni a helyére!

Jegyzet:

1. Állítsa be a túlterhelés hosszú késleltetési aktuális IR1-áramát, a különböző megszakító besorolású áram szerint 4-10 fájl beállítható;

2. Állítsa be a hosszú késleltetési időtartamot T1, 4 fájl beállítható;

3. Állítsa be a rövidzárlatú rövid késleltetésű művelet IR2-t, 9 fájl beállítható;

4. Állítsa be a rövid késleltetési művelet T2 -es időtartamot, 4 fájl beállítható;

5. Állítsa be a rövidzárlatú pillanatnyi művelet IR3 műveletét, 9 fájl beállítható;

6. Állítsa be az Alarm előtti művelet IR0 áramát, 7 fájl beállítható.

Fő technológiai paraméterek

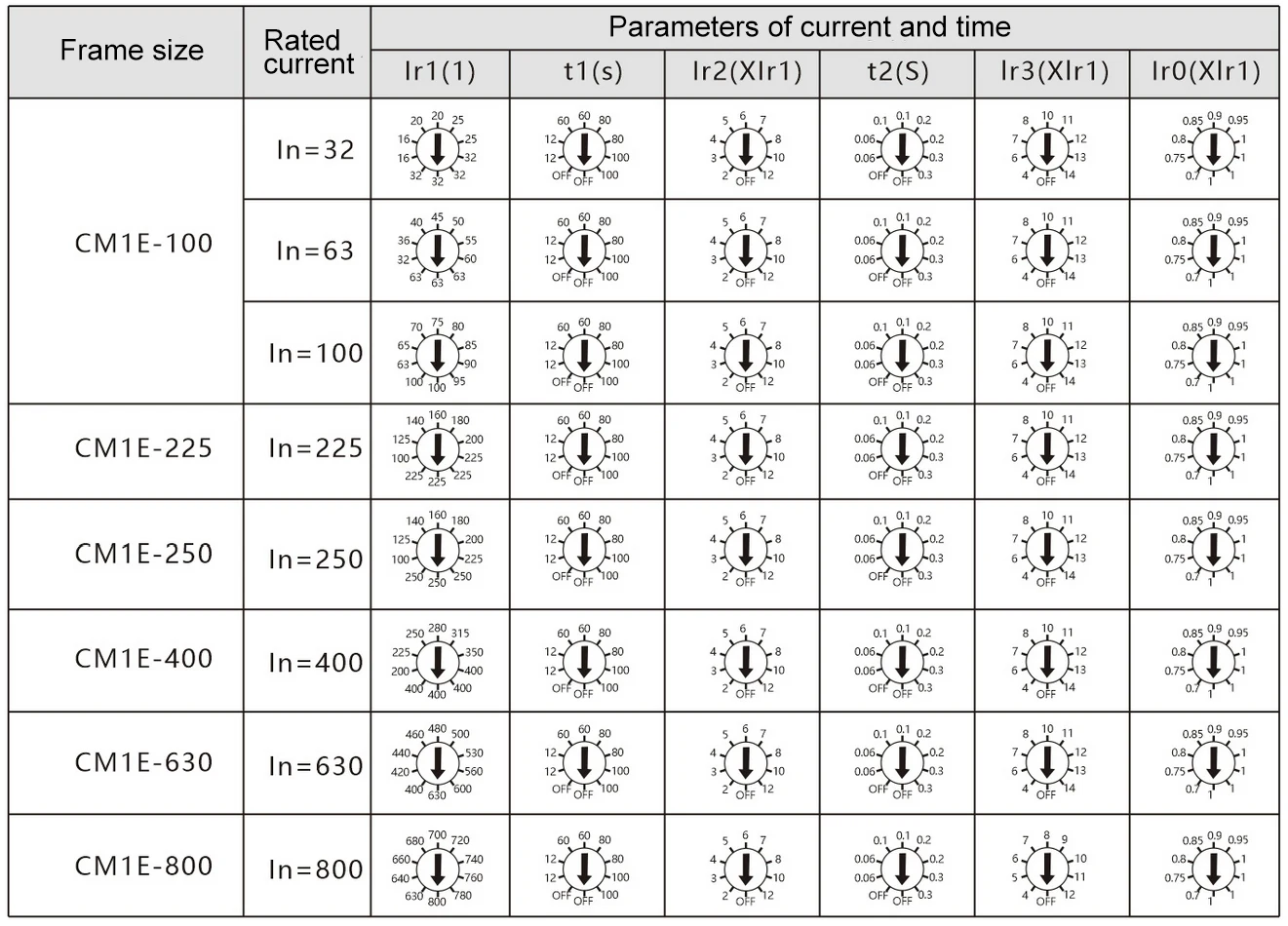

Az intelligens vezérlő beállítási tartományát a táblázat mutatja

A megszakító fő műszaki adatait a táblázat tartalmazza

A felszabadulás jellemzői

a. Az elektromos utazó egység jellemzői

A túlterhelés hosszú távú inverz idővel, rövidzárlatú rövid késleltetési idővel, rövidzárlatú rövid késleltetési határidővel, rövidzárlatú pillanatra és egyéb védelmi jellemzőkkel, a védelmi jellemzőket a felhasználók állíthatják be.

b. Túlterhelés Hosszú késleltetés Az inverz idővédelmi hatás jellemzői a 4. táblázatban.

c. Rövidzárlat rövid késleltetési védelmi hatása az 5. táblázatban.

d. Rövidzárlatú pillanatnyi védelmi hatás jellemzői a 6. táblázatban.
