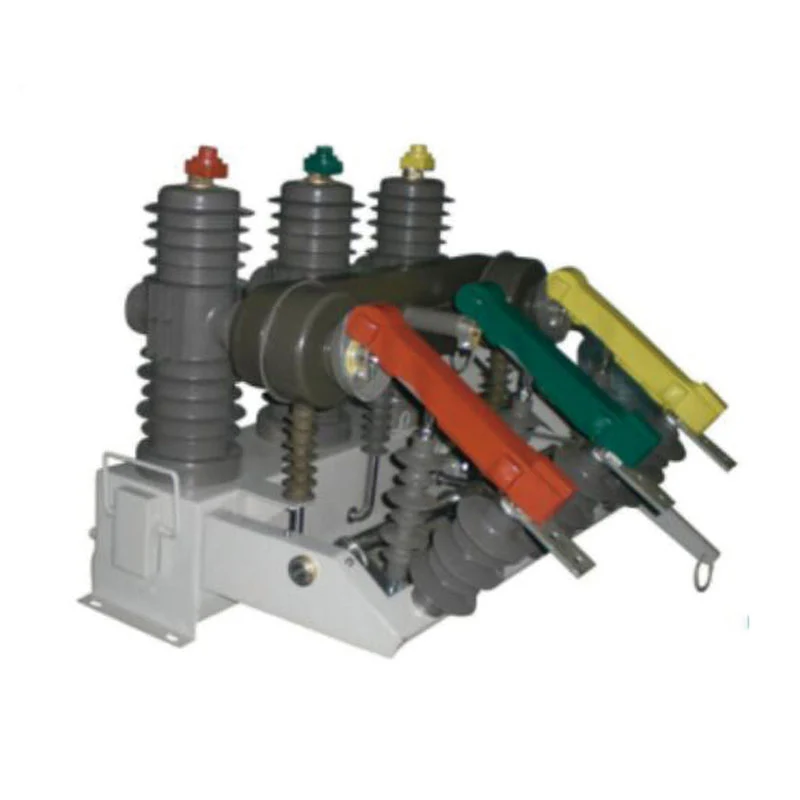

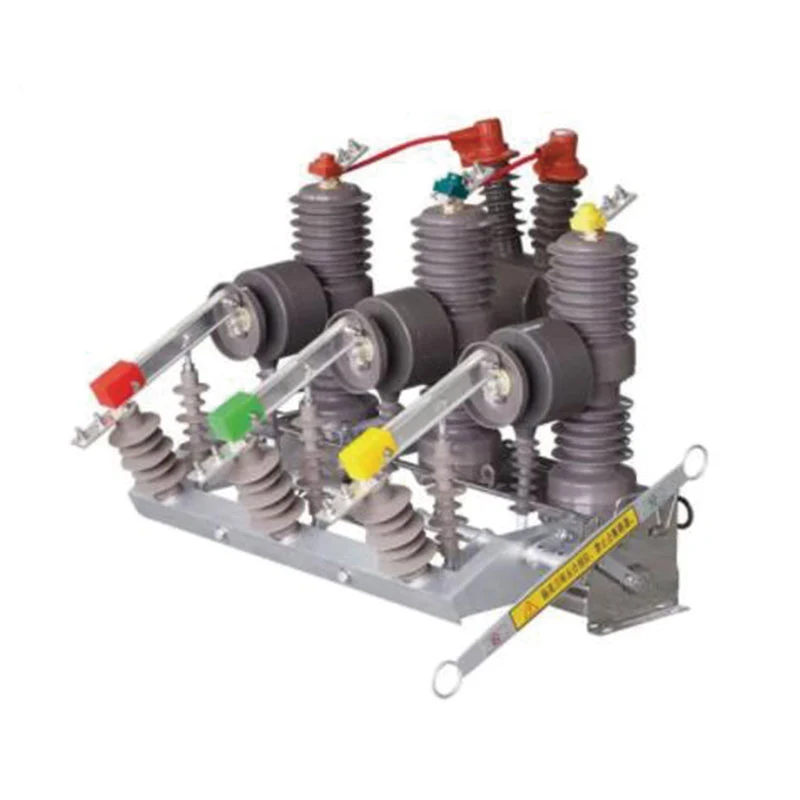

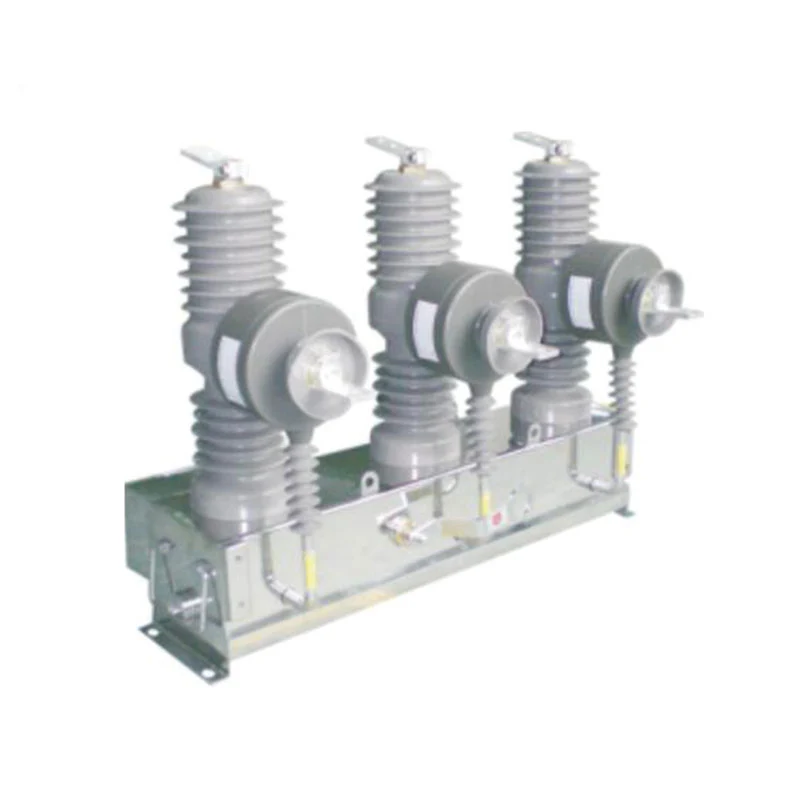

ZW32-12 kültéri vákuum megszakító

Az XUCKY Electric, mint a ZW32-12 kültéri vákuum-megszakító gyártója és beszállítója Kínában több mint 25 éve, olajba merülő transzformátorának teljesítménye megfelel az IEC60076, GB1094, GB/T6451 szabványnak. Eközben elosztó transzformátorunk kiváló minőséggel és jó áron szerzett nagy hírnevet Oroszországban, Dél-Ázsiában, Afrikában, a Közel-Keleten és Dél-Amerikában. Testreszabást és műszaki támogatást nyújtunk. Forduljon hozzánk bizalommal versenyképes árajánlatért és minden technikai támogatásért online!

Termék áttekintése

A ZW32-12 kültéri vákuum megszakító (a továbbiakban: "vákuummegszakító") egy háromfázisú AC 50 Hz-es kültéri nagyfeszültségű kapcsolóberendezés, amelyet főként a vidéki és városi hálózatok 10 kV-os kültéri elosztórendszerében használnak nyitott vagy zárva. terhelőáram, túlterhelési áram és rövidzárlati áram, és más hasonló helyeken is használható. A ZW32-12 kültéri vákuum megszakító megfelel a nemzeti GB 1984-2003, IEC62271-100 "AC nagyfeszültségű megszakító" és GB/T11022-1999 "A nagyfeszültségű kapcsoló- és vezérlőberendezésekre vonatkozó általános műszaki követelményeknek".

Modell és jelentés

Normál környezeti állapot

1. Környezeti levegő hőmérséklet: -40°C~+40°C;

2. Magasság: legfeljebb 2000 m;

3. A környezeti levegőt szennyezheti por, füst, korrozív gázok, gőz vagy sóköd;

4. A szél sebessége nem haladja meg a 34 m/s-ot (ami hengeres felületen 700 Pa-nak felel meg);

5. A kapcsoló- és vezérlőberendezés rezgése vagy talajmozgása elhanyagolható;

6. Szennyezettségi fokozat: III.

7. A kültéri vákuum-megszakító a fenti előírásoktól eltérő normál használati körülmények között is használható. Ekkor a felhasználónak konzultálnia kell a gyártóval, és ugyanazt a véleményt kell kapnia.

8. Ha túllép a fenti normál használati feltételeken, a felhasználó egyeztet a gyártóval.

Szerkezeti jellemzők

1. A megszakító háromfázisú oszlopszerkezetet használ, amelynek törési teljesítménye stabil és megbízható. Nincs égés- és robbanásveszélyes. Nem igényel karbantartást. Kis térfogatú, könnyű súlyú és hosszú élettartamú stb.

2. A megszakító teljesen zárt konstrukciót használ, így légtömörsége jó, ami hozzájárul a nedvesség- és nedvességállóság javításához. Különösen alkalmas csípősen hideg és nedves területekre.

3. A pillér és a háromfázisú áramváltó importált kültéri szilárd szigetelő epoxigyantát, epoxigyantát vagy szerves szilícium-gumi szilárd szigetelés beltéri kihelyezését fogadja el; Magas és alacsony hőmérsékleti ellenállás, UV-állóság, öregedésállóság stb.

4. A működési mechanizmus a rugós működési mechanizmus miniatürizálását alkalmazza, az energiatároló motor teljesítménye kicsi, a pontok alacsony energiafogyasztással záródnak; Erőátvitel valós mozgású átviteli móddal, kis számú alkatrész, nagy megbízhatóság. Működési mechanizmus pecsét regionális intézmények, megoldja a problémát a működési mechanizmus a korrózió, a megbízhatóság javítása az intézmények.

5. A megszakító be- és kikapcsolása történhet kézi vagy elektromos működtetéssel és távirányítós működtetéssel. A vezérlővel együtt automatizált áramelosztáshoz is eljuthat. Koincidencia-gépet és szegmensgépet is alkothat koincidencia-vezérlővel.

6. A megszakító szerelhető két- vagy háromfázisú CT-vel, automatikus kioldásvédelemmel a túlfeszültség-áramhoz és intelligens vezérlővel az információk elemzéséhez. Vevői igény szerint CT mérővel is felszerelhető.

7. A megszakítóhoz háromfázisú tandemhajtású leválasztó kapcsoló szerelhető. Jól látható törés van rajta, amikor a leválasztó kapcsoló ki van kapcsolva, és van egy hibás működés elleni reteszelő berendezés a kültéri vákuum megszakító teste között. Amikor a kültéri vákuum-megszakító zárási helyzetben van, a leválasztó kapcsoló nem nyitható és zárható; a kültéri vákuum megszakító csak akkor üzemeltethető, ha a leválasztó kés teljesen zárt vagy teljesen nyitva van. A levezető oszlop szigetelője fel van szerelve. A karbantartás egyszerű és biztonságos.

1. Főbb műszaki paraméterek

2. A megszakító szerelvénybeállítási paramétere

3. A CTB rugós működési mechanizmus főbb műszaki paraméterei

4. ZW32 kültéri vákuum megszakító leválasztó kapcsolóval, amellett, hogy megfeleljen az 1. táblázat, a 2. táblázat követelményeinek, a leválasztó kapcsoló részének meg kell felelnie a 4. táblázat követelményeinek is.

Működési elv

1. A kézi mechanizmus működésének elve

■ Zárási művelet: először húzza meg az energiatároló fogantyút az energia tárolásához, és az alkalmazott üzemi nyomaték kicsiről nagyra nő. Amikor a zárórugó áthalad a középső nyomatékon, a zárórugó energiát szabadít fel, ami az energiatároló rendszert az óramutató járásával ellentétes forgásra készteti, és forgásra készteti a kart. A hajtótengely zárja a kültéri vákuum-megszakítót, és ezzel egyidejűleg az osztott kar megfogja a nyitó féltengelyt, hogy a megszakító záró állapotba kerüljön. Amikor a mechanizmus záró állapotban van, a bütyök és a forgó tengely hüvely kiold, és a mechanizmust nem lehet újra bezárni.

■ Nyitási művelet: A megszakító zárása után húzza meg a nyitó fogantyút, vagy amikor az áram meghaladja a túlfeszültség-gátló készülék beállítási értékét, a túláram tekercs meghajtásra kerül, mindkettő megfordítja a fék féltengelyét, a nyitó kar kicsatolja , és az erőátviteli rúd nyitja a megszakítót a rugó hajtása alatt.

2. A motoros mechanizmus elve

■ Energiatároló működés: az energiatároló fogantyú meghúzása, vagy az energiatároló motor forog, a bütyök elfordul a hajtómű alatt, és a zárórugó fokozatosan megnyúlik. Miután a rugó áthaladt, a bütyköt a pozicionáló elem tartja, és már nem forog. A záró állapotra készülve; ugyanakkor a bütyök és a hajtótengely szétkapcsol, így a mechanizmus nem tud újra energiát tárolni.

■ Zárási művelet: Az energiatárolás befejezése után húzza meg a kézi záró fogantyút, vagy helyezzen feszültséget a zárótekercsre, hogy a záró féltengely forogjon. A zárókar és a záró féltengely kicsatolt, és a zárórugó energiát szabadít fel a sebességváltó tengely meghajtására. A kültéri vákuum megszakító zárva van, és a nyitó rugó tárolva van. Amikor a mechanizmus záró állapotban van, újra megtörténik az energiatárolási művelet, és a zárórugó ismét megnyúlik. Miután a rugó áthaladt a közepén, a záró féltengelyt a reteszelő szerkezet behajtja, hogy megakadályozza, hogy a mechanizmus véletlenül bezárja a féket. Az energiatárolás zárt állapotában a mechanizmus visszazáró állapotban van, amivel "O-0,3S-CO" visszazárási műveletet lehet elérni.

Nyitási művelet: a kültéri vákuum-megszakító zárása után meghúzzák a segédkapu fogantyúját, vagy feszültséget kapcsolnak a segédkapu tekercsére, vagy a túláram tekercs meghajtásra kerül, ha a hálózati áram meghaladja az ellenőrző beállított értékét. -túlfeszültség-áramú készülék, úgy, hogy a mellékkaput egy féltengellyel elforgatjuk és kinyitjuk. A kart elengedi, és a sebességváltó kart kinyitja a nyitórugó, hogy kinyissa a kültéri vákuum-megszakítót.

Megjegyzés: A működtető mechanizmus túláram tekercse egy rövid ideig működő rendszer, és nem használható hosszú ideig.

ábrán látható túláramvédelem és mechanizmusvezérlés elektromos kapcsolási rajza

3. (Megjegyzés: A megszakító másodlagos kapcsolási rajza alapján)

Vázlat és beépítési méret

1. A megszakító vázlatos mérete (CT nélkül)

2. A megszakító vázlatos mérete (CT-vel)

3. A megszakító vázlatos mérete (CT-vel) leválasztóval

4. A megszakító vázlatos mérete (CT nélkül) leválasztóval

5. Szerelési furat A megszakító mérete (CT nélkül) leválasztóval

6. Szerelési furat A megszakító (CT) mérete leválasztóval

7. A megszakító beépítési rajza

Telepítés és karbantartás

1. A kezelőnek előzetesen ismernie kell a termék teljesítményét, a telepítést és beállítást, valamint a karbantartási ismereteket. Rögzítenie kell a működés közbeni problémákat, és szükség esetén értesítenie kell a gyártót.

2. A kültéri vákuum-megszakítót beszerelés előtt szemrevételezéssel ellenőrizni kell. Ellenőrizze, hogy a szigetelőhüvely nem sérült-e, nincs-e szivárgás a nyitás-zárás és a tárolás jelzésében, hogy a doboz deformálódott-e vagy sem. Az ellenőrzést követően a terméket a 4 méter feletti oszlopokra kell felszerelni. A leválasztóval ellátott megszakító felszerelésekor gondosan ellenőrizni kell a leválasztó és a megszakító közötti mechanikus reteszelés pontosságát.

3. A termék üzembe helyezése előtt gondosan ellenőrizze, hogy az egyes kezelőelemek névleges feszültsége és névleges árama megfelel-e a tényleges helyzetnek. A mechanizmus a mozgások helyességének ellenőrzésére szolgál.

4. A megszakító paramétereit a gyári ellenőrzéskor beállították. A felhasználóknak nem kell bekapcsolniuk a gépet az ellenőrzéshez. A feszültségállósági teszt szükség szerinti elvégzése után felszerelhetők.

5. A kültéri vákuum megszakító felállítható egypólusú vagy kétpólusú. A megszakítókat simán és szilárdan kell felszerelni speciális acélkeretekre.

6. A terméket rendszeresen ellenőrizni fogják, hogy ellenőrizzék, hogy a megszakító megfelelően működik-e. A szigetelővel ellátott kültéri vákuum-megszakítók esetében a szigetelőt évente kétszer ellenőrzik, és ellenőrzik, hogy a szigetelő és a megszakítók közötti mechanikus reteszelés normális-e, és zsírt fecskendeznek-e be a mozgó alkatrészekbe.

Szállítás, átvétel és tárolás

■ Közlekedés

Szállításkor a teljes terméket zárt dobozba kell csomagolni, hogy rögzíteni lehessen. A szállítási folyamat során nem szabad fordulni és billenni. A kültéri vákuum-megszakító test felemelésekor a dobozra akasztott négy gyűrű nem tudja közvetlenül hordozni az epoxi szigetelő hengert. Ha a kültéri vákuum megszakítót leválasztóval, a súlypont a leválasztó kapcsoló oldalára dől, és emeléskor lassan kell végrehajtani.

■ Elfogadás

A kültéri vákuum-megszakító átvétele után a felhasználónak a következő átvételi munkákat kell elvégeznie:

1) Ellenőrizze, hogy a csomag sérült-e vagy sem;

2) Ellenőrizze, hogy a dokumentumok és a tartozékok teljesek-e a termék csomagolási listája szerint;

3) Ellenőrizze a műszaki paramétereket a kültéri vákuum-megszakító adattábláján, és a terméktanúsítvány megfelel a rendelési követelményeknek.

■ Tárolás

A kültéri vákuummegszakítót száraz, szellőző, nedvesség-, ütésálló és káros gázok beszivárgása mentes helyiségben kell tárolni. Hosszú távú tárolás esetén ellenőrizze, hogy a környezet megfelel-e a követelményeknek. A csomagolást, kicsomagolást és tárolást száraz helyiségben kell végezni, és ellenőrizni kell, hogy a termékek és alkatrészek teljesek és egységesek-e.

Gyakori hibák és hibaelhárítás

Megjegyzés: Ha egyéb hibák vannak, vagy a fent említett hibák nem háríthatók el, kérjük, forduljon vevőszolgálatunkhoz.
