ZW32-40.5 kültéri nagyfeszültségű vákuum megszakító

◆ A ZW32-40.5 kültéri nagyfeszültségű vákuum-megszakító használati feltételei
1. Környezeti hőmérséklet: -30 ℃ ~ + 60 ℃;
2.Magasság: ≤3000m;
3. Szél sebessége: ≤34m/s;
4. Szennyezettségi fok: ≤IV.
5. Tárolási hőmérséklet: -40 ℃ ~ + 85 ℃.

Kérdés küldése

termékleírás

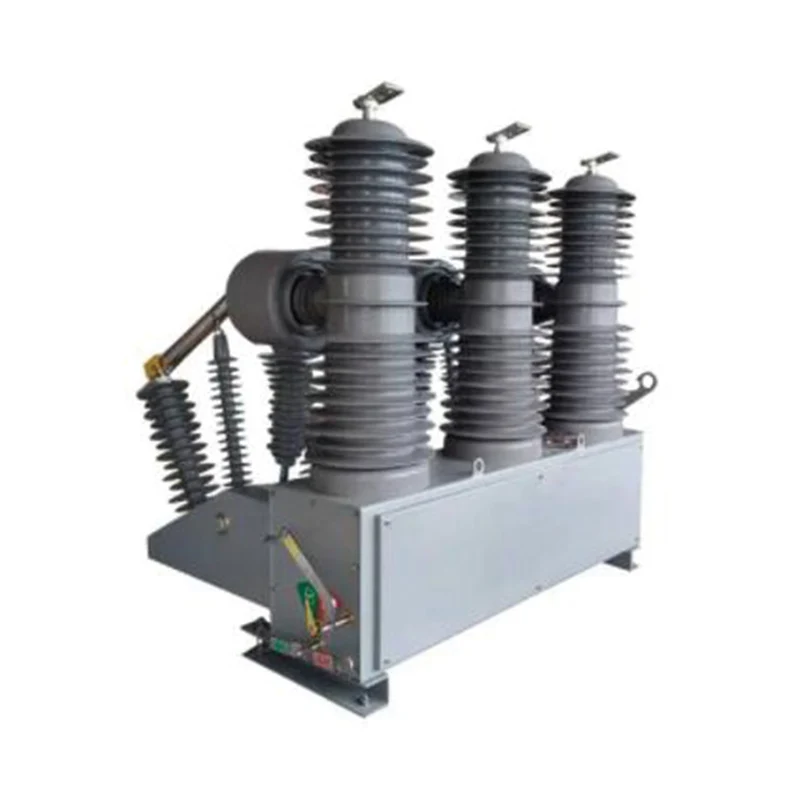

A ZW32-40.5 kültéri nagyfeszültségű vákuum-megszakító (ZW32-40.5F, ZW32-40.5, ZW32-40.5G) egyedi tervezésű, egy darabból álló szilárd tömítésű rúddal és rendkívül megbízható működésű gépszerkezettel rendelkezik. A készüléket elsősorban középfeszültségű felsővezetéki elektromos hálózatokban használják a terhelési áram, a túlterhelési áram és a rövidzárlati áram megosztására és kombinálására.

A felső vákuummegszakító egy új, 35 KV-os kültéri nagyfeszültségű vákuummegszakító, amely a ZW7 vákuummegszakítót helyettesíti. A ZW32 a ZW7 miniatürizálása, amely biztonságosabb és stabilabb. A ZW32-40.5 állandó mágneses működési mechanizmust is használhat, együttműködhet automatizálási berendezésekkel, GPRS-sel, GSM-mel és más távoli kommunikációs funkciókkal, hogy elérje a négy távoli funkciót, mint például a távjelzés, a távmérés, a távbeállítás és a távvezérlés.

◆ Használati feltételek

1. Környezeti hőmérséklet: -30 ℃ ~ + 60 ℃;

2.Magasság: ≤3000m;

3. Szél sebessége: ≤34m/s;

4. Szennyezettségi fok: ≤IV.

5. Tárolási hőmérséklet: -40 ℃ ~ + 85 ℃.

◆ Fő műszaki paraméterek

NEM.	Elemek	Egység	Érték
1	névleges feszültség	kV	40.5
2	1 perc teljesítményfrekvencia-ellenállási feszültség	kV	95
3	villámimpulzus-álló feszültség	kV	185
4	névleges frekvencia	Hz	50
5	névleges áram	A	630,1250, 1600
6	névleges rövidzárlati megszakítóáram	kA	20., 25., 31.5
7	névleges rövidzárlati áram (csúcs)	kA	50, 63, 80
8	névleges csúcsellenállási áram	kA	50, 63, 80
9	4s áramot bír	kA	20., 25., 31.5
10	névleges működési sorrend	S	O-0,1s-CO-3s-CO-6S-60s helyreállítás
11	névleges rövidzárlati áram megszakítási száma	alkalommal	30
12	mechanikai élettartam	alkalommal	10000
13	mechanizmus vezérlő feszültség	V	AC/DC220
14	másodlagos áramkör 1 perc teljesítményfrekvencia feszültségálló	kV	2
15	hézagtávolság a nyitott érintkezők között	mm	16±1
16	utazás felett	mm	4±0,5
17	nyitási sebesség	m/s	1,4-1,8
18	zárási sebesség	m/s	0,4-0,8
19	kontaktus zárási visszapattanási ideje	ms	≤5
20	háromfázisú nyitás/zárás aszinkronizmus	ms	≤2
21	záróra	ms	≤100
22	nyitvatartási ideje	ms	≤50
23	súly	kg	270
