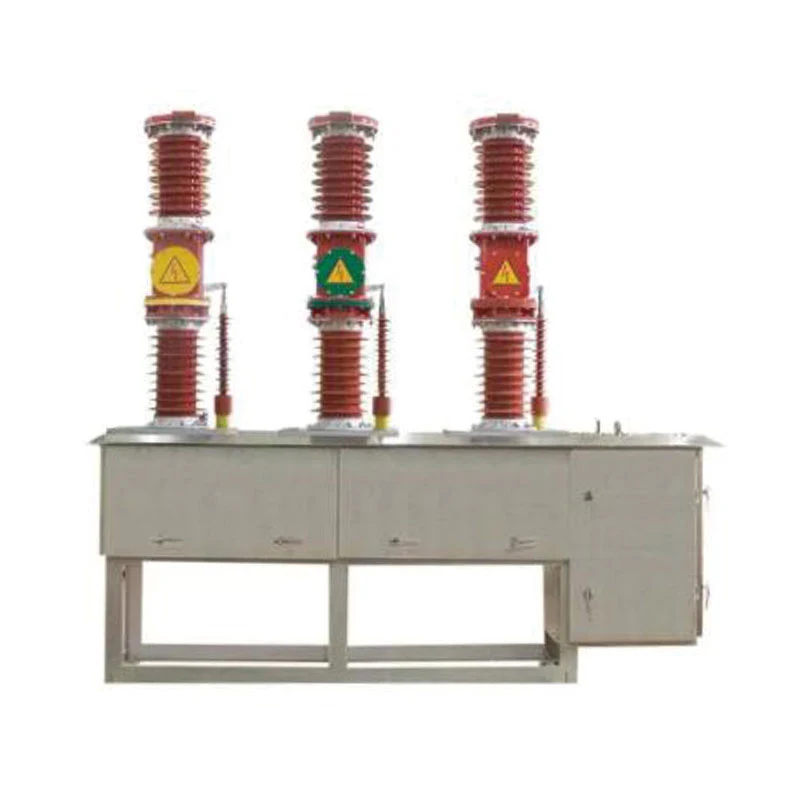

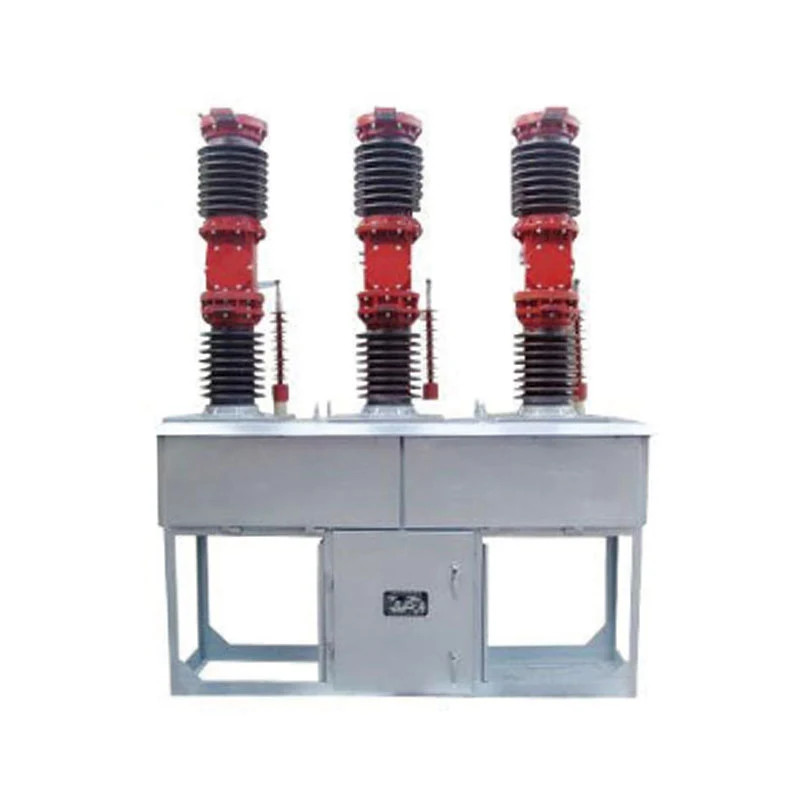

ZW7-40.5 sorozatú kültéri nagyfeszültségű vákuum megszakító

A ZW7-40.5 sorozatú kültéri nagyfeszültségű vákuum megszakító egy 3 fázisú AC 50Hz 40.5kV kültéri kapcsolóberendezés.
♦ Beépítési mód: alapozás;
♦ Működési mechanizmus: rugós működtető mechanizmus és elektromágneses működési mechanizmus;
♦ Rúd anyaga: szilikongumi, kerámia;
♦ Alkalmazás: kültéri 33kV-os alállomás, erőmű.
♦ Áramváltó: beépített, külső telepítés.

Kérdés küldése

termékleírás

Az XUCKY Electric, mint a ZW7-40.5 sorozatú kültéri nagyfeszültségű vákuum-megszakító gyártója és beszállítója Kínában több mint 25 éve, olajba merülő transzformátorának teljesítménye megfelel az IEC60076, GB1094, GB/T6451 szabványnak. Eközben elosztó transzformátorunk kiváló minőséggel és jó áron szerzett nagy hírnevet Oroszországban, Dél-Ázsiában, Afrikában, a Közel-Keleten és Dél-Amerikában. Testreszabást és műszaki támogatást nyújtunk. Forduljon hozzánk bizalommal versenyképes árajánlatért és minden technikai támogatásért online!

A ZW7-40.5 kültéri HV vákuummegszakító egy 3 fázisú AC 50Hz 40.5kV kültéri kapcsoló berendezés.

♦ Beépítési mód: alapozás;

♦ Működési mechanizmus: rugós működtető mechanizmus és elektromágneses működési mechanizmus;

♦ Rúd anyaga: szilikongumi, kerámia;

♦ Alkalmazás: kültéri 33kV-os alállomás, erőmű.

♦ Áramváltó: beépített, külső telepítés.

Termékszabványok

♦ IEC62271-100 nagyfeszültségű kapcsoló- és vezérlőberendezés, 100. rész: AC megszakítók

♦ GB1984 nagyfeszültségű váltakozó áramú megszakítók

♦ GB/T11022 Általános előírások a nagyfeszültségű kapcsoló- és vezérlőberendezésekre vonatkozó szabványokhoz

♦ JB/T 3855 nagyfeszültségű váltakozó áramú vákuum-megszakítók

♦ DL/T402 A nagyfeszültségű váltakozó áramú megszakítók specifikációja

Környezeti feltételek

♦ Környezeti hőmérséklet: -40°C~+40°C;

♦ Magasság: <1000m;

♦ A maximális szélsebesség 10 km/h, a minimális szélsebesség a névleges szintre (132/230kv) 3,2 km/h;

♦ Földrengés intenzitása: <8 fokozat;

♦ Minimális névleges kúszótávolság: 31mm/kV;

♦ Légszennyezettségi fok: IV.

Fő műszaki paraméterek

Nem	Tétel		Egység	Érték
1	Névleges feszültség		kV	40.5
e	Névleges szigetelési szint	1 perc teljesítményfrekvencia Száraz teszt (törés, fázisközi, földelés) Nedves teszt (földelés, külső szigetelés)	kV	95 85
		Villámimpulzus-ellenállási feszültség (csúcs)		185
3	Névleges áram		A	1250, 1600, 2000, 2500
4	Névleges rövidzárlati megszakítóáram		kA	20., 25., 31.5

Nem	Tétel	Egység	Érték
5	Névleges rövidzárlati áram (csúcs)	kA	50, 63, 80
6	Névleges csúcsellenállási áram	kA	50, 63, 80
7	Névleges rövid idejű ellenállási áram	kA	20., 25., 31.5
8	Névleges működési sorrend		O-0,3S-CO-180S-CO
9	Névleges rövidzárlati megszakítási áram megszakítási száma	alkalommal	20
10	Névleges rövidzárlati időtartam	s	4
11	Törési idő	s	≤0,09
12	Mechanikai élettartam	alkalommal	10000
13	Újonnan gyártott vákuummegszakító	Ps	≤1,33×10-3
13	Vákuummegszakító 20 éves tárolási idő alatt	Ps	<6,6×10-2
14	A megszakító nettó tömege	kg	800
15	Hézag a nyitott érintkezők között	mm	22±2
16	Kapcsolatfelvétel az utazással	mm	4±1
17	Átlagos nyitási sebesség	m/s	1,4-1,7
18	Átlagos zárási sebesség	m/s	0,4-0,7
19	Kapcsolattartó zárási visszapattanási ideje	ms	≤3
20	Fázisközi nyitási és zárási szinkron	ms	≤2
21	Záróra	ms	50≤t≤200
22	Nyitvatartási idő	ms	30≤t≤60
23	Mindegyik fázis főáramkör DC ellenállás (nem tartalmazza a CT belső ellenállást)	mΩ	≤100
24	A dinamikus és rögzített érintkező kumulatív vastagsága megengedte a kopást	mm	3
25	Névleges érintkezési nyomás	N	2500±200
