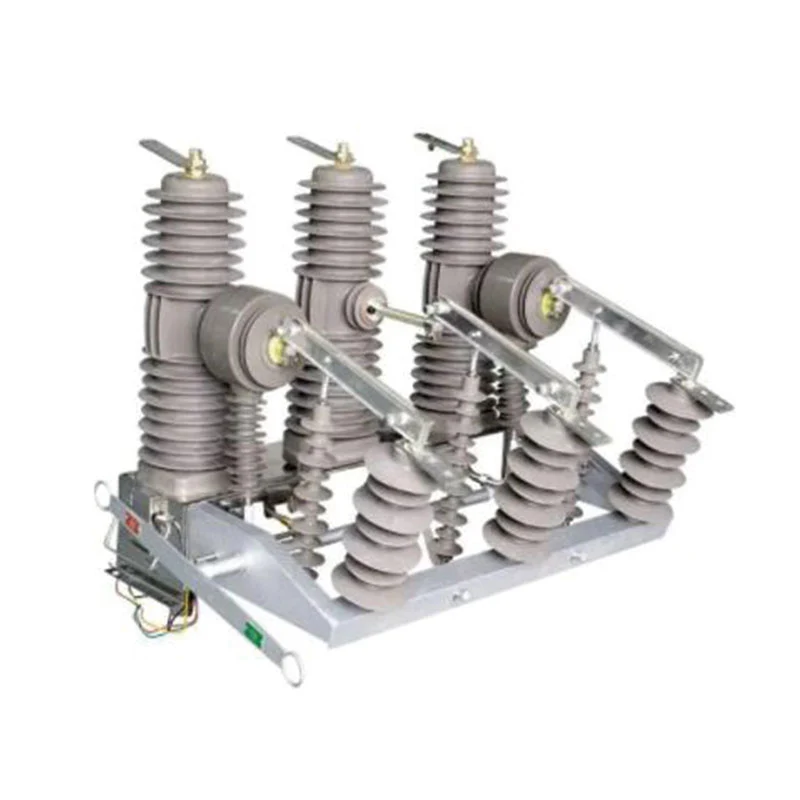

ZW32-24 sorozatú kültéri nagyfeszültségű vákuum megszakító

A ZW32-24 sorozatú kültéri nagyfeszültségű vákuum megszakító egy 3 fázisú AC 50Hz 24KV kültéri kapcsolóberendezés
♦ Beépítési mód: oszlopra szerelve;
♦ Működési mechanizmus: rugós és állandó mágneses működtető mechanizmus;
♦ Rúd típusa: integrált rúd;
♦ Alkalmazás: kültéri 24kV-os alállomás, erőmű.
♦ Működési mód, kézi, elektromos, távirányítós.

Kérdés küldése

termékleírás

Az XUCKY Electric több mint 25 éve gyártja és szállítja a ZW32-24 sorozatú kültéri nagyfeszültségű vákuum-megszakítót (Recloser) Kínában, az olajba merülő transzformátor teljesítménye megfelel az IEC60076, GB1094, GB/T6451 szabványnak. Eközben elosztó transzformátorunk kiváló minőséggel és jó áron szerzett nagy hírnevet Oroszországban, Dél-Ázsiában, Afrikában, a Közel-Keleten és Dél-Amerikában. Testreszabást és műszaki támogatást nyújtunk. Forduljon hozzánk bizalommal versenyképes árajánlatért és minden technikai támogatásért online!

♦ Beépítési mód: oszlopra szerelve;

♦ Működési mechanizmus: rugós és állandó mágneses működtető mechanizmus;

♦ Rúd típusa: integrált rúd;

♦ Alkalmazás: kültéri 24kV-os alállomás, erőmű.

♦ Működési mód, kézi, elektromos, távirányítós.

Termékszabványok

♦ IEC62271-100 nagyfeszültségű kapcsoló- és vezérlőberendezés, 100. rész: AC megszakítók

♦ GB1984 nagyfeszültségű váltakozó áramú megszakítók

♦ GB/T11022 Általános előírások a nagyfeszültségű kapcsoló- és vezérlőberendezésekhez

Szabványok

♦ JB/T 3855 nagyfeszültségű váltakozó áramú vákuum-megszakítók

♦ DL/T402 Nagyfeszültségű AC megszakítók specifikációja

Környezeti feltételek

♦ Környezeti hőmérséklet: -35°C 〜+40°C;

♦ Magasság: <2000m;

♦ Szélsebesség < 35m/s;

♦ Földrengés intenzitása: <8 fokozat;

♦ Mocskos szint: IV;

♦ Telepítési helyek: Nincs tűz-, robbanásveszély vagy súlyos szennyeződés.

Fő műszaki paraméterek

Nem	Tétel	Egység	Érték
1	Névleges feszültség	kV	24
2	Névleges áram	A	630/1250
3	Névleges frekvencia	Hz	50
4	Névleges hőáram	kA	20/25
5	Névleges rövidzárlati megszakítóáram	kA	20/25
6	Névleges dinamikus áram (csúcs)	kA	50/63
7	Névleges rövidzárlati záróáram (csúcs)	kA	50/63
8	Hőstabilitási idő	s	4
9	Névleges működési sorrend	Times	O-0,3S-CO-1 80S-CO
10	1 perc teljesítményfrekvencia-ellenállási feszültség (fázisközi, földelés/törés)	kV	65
	Villámimpulzus-ellenállási feszültség (csúcs) (fázisközi, földelés/törés)		125
	Másodlagos áramkör 1 perc teljesítményfrekvencia feszültségálló		2

Nem	Tétel	Egység	Érték
11	Mechanikai élettartam	Times	10000
12	Névleges rövidzárlati megszakítási áram megszakítási idők	Times	30
13	Névleges áramköri megszakítási idők	Times	10000
14	Érintkezési távolság	mm	12±1
15	Utazáson túl	mm	3±1
16	A fázisok közötti középtávolság	mm	380±1,5
17	Háromfázisú zárási és nyitási aszinkronizmus	ms	≤2
18	A névjegyzárás visszapattanásának időtartama	ms	≤2
19	Záróra	ms	25 〜80
20	Nyitvatartási idő	ms	23 〜50
21	Átlagos nyitási sebesség	m/s	1,1-1,7
22	Átlagos zárási sebesség	m/s	0,5-0,9
23	Fő vezető áramkör ellenállása	mΩ	≤80

Általános szerkezeti rajz és beépítési méret (egység: mm)

1. Felső kimenő vonali terminál

2. Megszakító

3. Szigetelő cső

4. Alsó kimenő vonali terminál

5. Vezető klip

6. Rugalmas csatlakozás

7. Szigetelő kar

8. Érintkező nyomórugó

9. Nyitórugó

10. Hajtás

11. Mechanizmus kimenő tengely

12. Működési mechanizmus

13. Mechanizmus doboz

14. Áramváltó összekötő kártya

1. Kezelőkar

2. Kösse le a főtengelyt

3. Megszakító kézi nyitó/záró fogantyúja

4. Energiatároló fogantyú

5. Nyitás/zárás jelzés

6. Kábelcsatlakozó

7. Áramváltó

8. Szigetelő

9. Szigetelő keret

10. Szigetelő kar

11. Bejövő vonal terminál

12. Válassza le a pengét

13. Kimenő vonali terminál

14. Megszakító

Beépítési módok (egypólusú/kétpólusú)

Termékszabványok

♦ IEC62271-100 nagyfeszültségű kapcsoló- és vezérlőberendezés, 100. rész: AC megszakítók

♦ GB1984 nagyfeszültségű váltakozó áramú megszakítók

♦ GB/T11022 Általános előírások a nagyfeszültségű kapcsoló- és vezérlőberendezésekre vonatkozó szabványokhoz

♦ JB/T 3855 nagyfeszültségű váltakozó áramú vákuum-megszakítók

♦ DL/T402 Nagyfeszültségű AC megszakítók specifikációja

Környezeti feltételek

♦ Környezeti hőmérséklet: -40°C~+40°C;

♦ Magasság: <1000m;

♦ A maximális szélsebesség 10 km/h, a minimális szélsebesség a névleges szintre (132/230kv) 3,2 km/h;

♦ Földrengés intenzitása: <8 fokozat;

♦ Minimális névleges kúszótávolság: 31mm/kV;

♦ Légszennyezettségi fok: IV.

Fő műszaki paraméterek

Nem	Tétel		Egység	Érték
1	Névleges feszültség		kV	40.5
e	Névleges szigetelési szint	1 perc teljesítményfrekvencia Száraz teszt (törés, fázisközi, földelés) Nedves teszt (földelés, külső szigetelés)	kV	95 85
		Villámimpulzus-ellenállási feszültség (csúcs)		185
3	Névleges áram		A	1250, 1600, 2000, 2500
4	Névleges rövidzárlati megszakítóáram		kA	20., 25., 31.5

Nem	Tétel	Egység	Érték
5	Névleges rövidzárlati áram (csúcs)	kA	50, 63, 80
6	Névleges csúcsellenállási áram	kA	50, 63, 80
7	Névleges rövid idejű ellenállási áram	kA	20., 25., 31.5
8	Névleges működési sorrend		O-0,3S-CO-180S-CO
9	Névleges rövidzárlati megszakítási áram megszakítási száma	alkalommal	20
10	Névleges rövidzárlati időtartam	s	4
11	Törési idő	s	≤0,09
12	Mechanikai élettartam	alkalommal	10000
13	Újonnan gyártott vákuummegszakító	Ps	≤1,33×10-3
13	Vákuummegszakító 20 éves tárolási idő alatt	Ps	<6,6×10-2
14	A megszakító nettó tömege	kg	800
15	Hézag a nyitott érintkezők között	mm	22±2
16	Kapcsolatfelvétel az utazással	mm	4±1
17	Átlagos nyitási sebesség	m/s	1,4-1,7
18	Átlagos zárási sebesség	m/s	0,4-0,7
19	Kapcsolattartó zárási visszapattanási ideje	ms	≤3
20	Fázisközi nyitási és zárási szinkron	ms	≤2
21	Záróra	ms	50≤t≤200
22	Nyitvatartási idő	ms	30≤t≤60
23	Mindegyik fázis főáramkör DC ellenállás (nem tartalmazza a CT belső ellenállást)	mΩ	≤100
24	A dinamikus és rögzített érintkező kumulatív vastagsága megengedte a kopást	mm	3
25	Névleges érintkezési nyomás	N	2500±200
