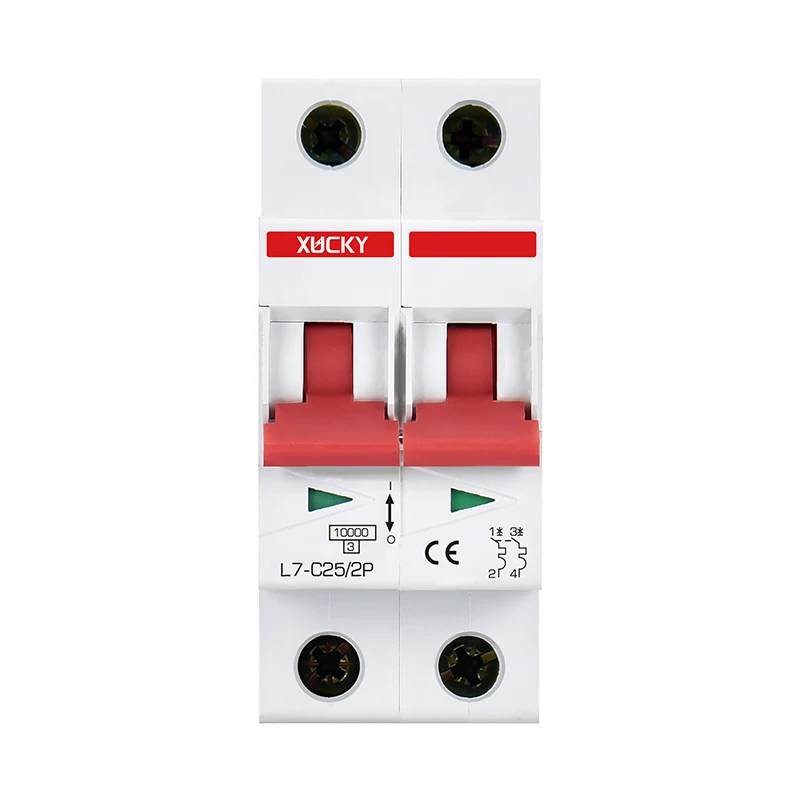

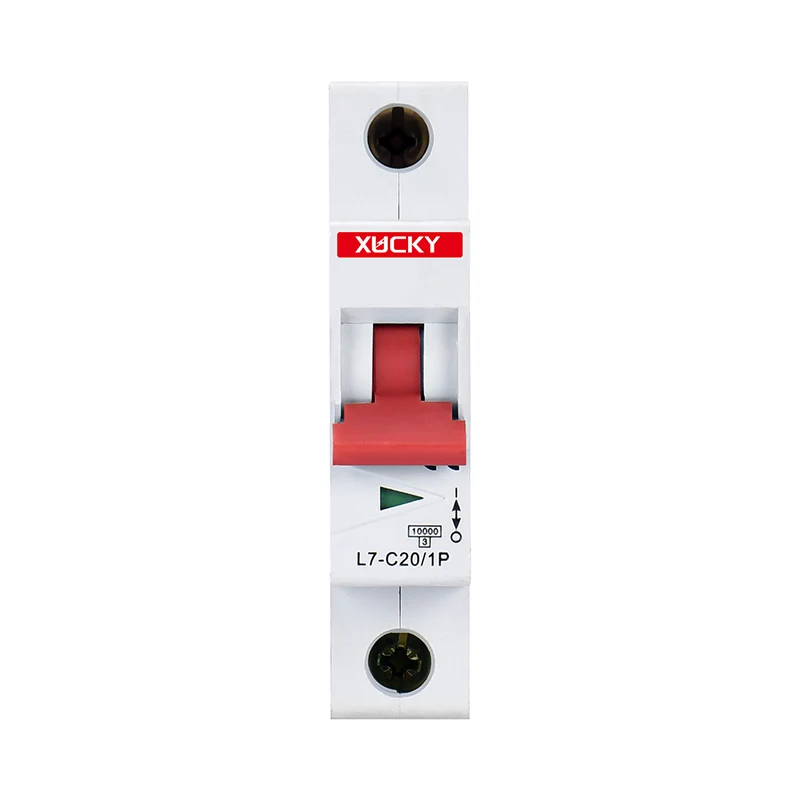

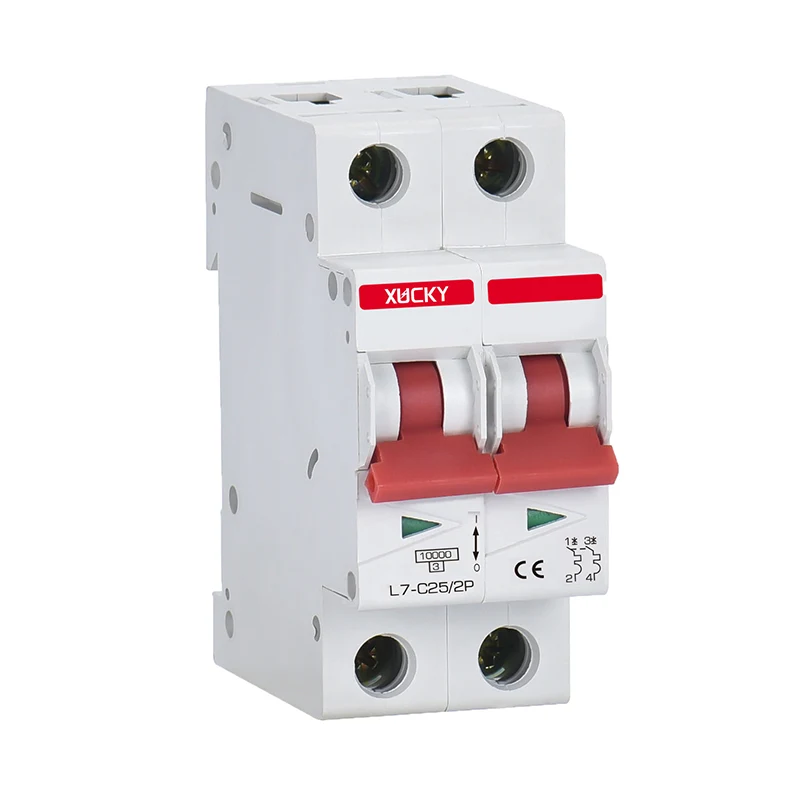

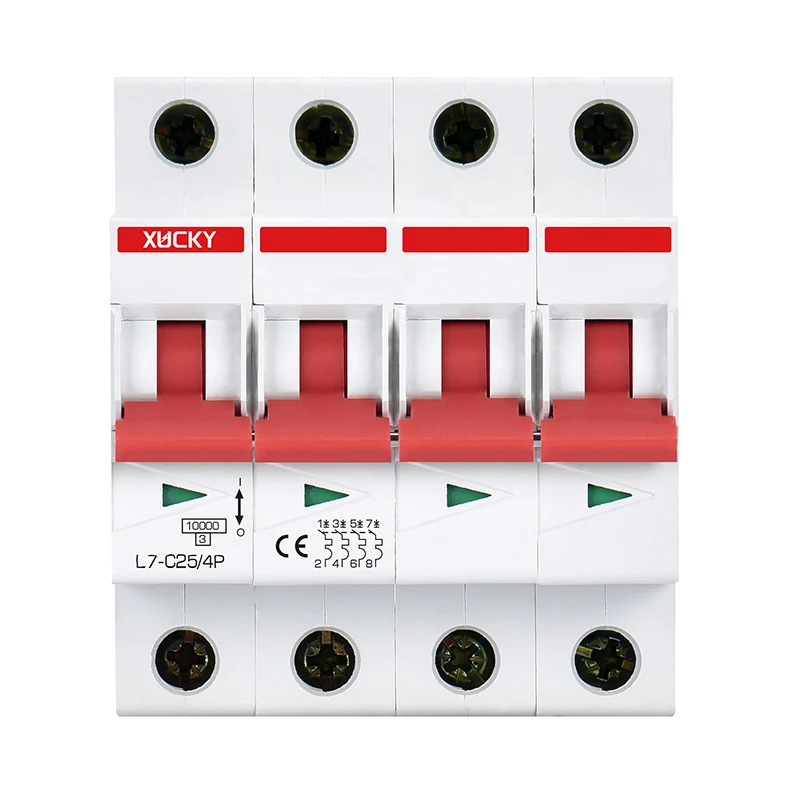

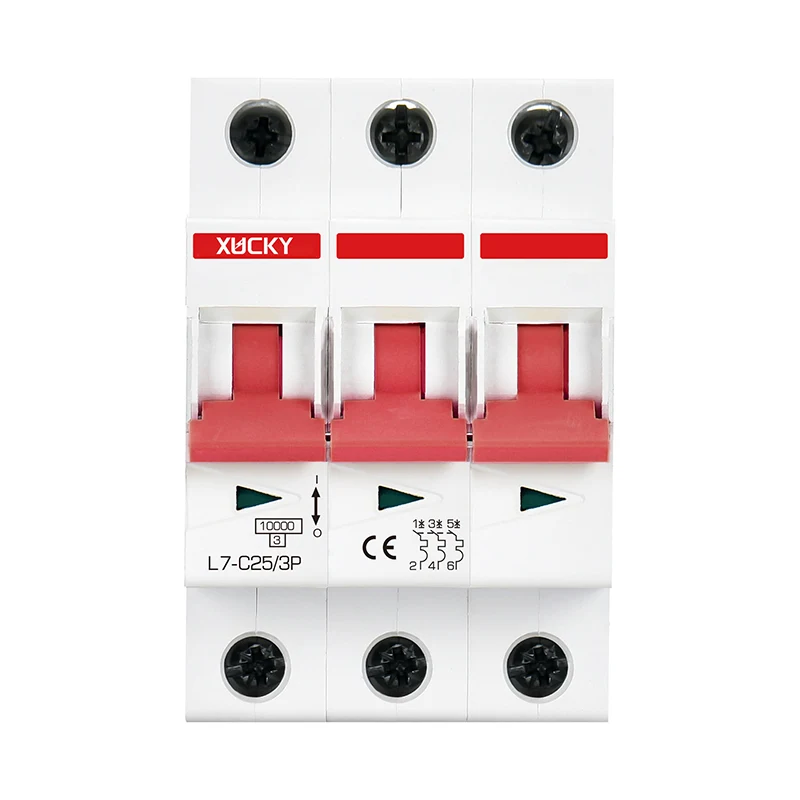

L7 miniatűr megszakító

Bemutatjuk az új miniatűr megszakítónkat, az L7 -et a Xucky -ból! 1p, 2p, 3p, 4p polaritásokban kapható, és megfelel az IEC60898 - 1/GB/T10963.1 szabványoknak. Az L7 miniatűr megszakító túlterhelés és rövid áramkör védelmét kínálja. A CE, a CB, a tanúsításokkal megbízható. A névleges áram 1a és 63a között van, a névleges feszültség 230/240 V (1p) és 400/415 V (2p - 4p). Magas törési kapacitása 6/10 ka, gyulladásos héj, és bárhol telepíthető. A hosszú elektromos és mechanikus élettartamokkal ez nagyszerű választás a különféle alkalmazásokhoz.

Műszaki előírások

● Polaritás: 1p, 2p, 3p, 4p;

● A szabványoknak való megfelelés: IEC60898- 1/GB/T10963.1;

● Termékfunkció: Túlterhelés és rövidzárlat;

● Tanúsítás: CE, CB, SAA;

● Besorolt ​​áram az a) pontban: 1,2,4, 6, 10, 16, 20, 25, 32, 40, 50, 63;

● A névleges feszültség UE: 230/240V (1p), 400/415V (2p ~ 4p);

● A névleges frekvencia (Hz): 50/60;

● Besorolt ​​szigetelési feszültség: 500 V;

● A névleges impulzus ellenáll a feszültségnek (ütés) KU: 4;

● A névleges törési kapacitás ICN (KA): 6/10KA;

● Védelmi szint: IP20;

● Elektromos élettartam (idők): 10 000;

● Mechanikai élettartam (idők): 30 000;

● Bontási képesség:

● Lángrátló: V0 szint;

● Telepítési hely: Bármely hely;

● alkalmazható huzal-keresztmetszet; Szilárd huzal (mm): 1-35; Swisted huzal (MM2): 1-25;

● Maximális kábelezési nyomaték (n. M): 3,5;

● Környezeti hőmérséklet (C): -25 -+45, maximális páratartalom 95%;

● Tárolási hőmérséklet (C):- 40- +75;

● Energiatartási szint: 3;

● Telepítési magasság (méter): nem haladja meg a 2000 -at.

Jellemzők

● Gyors bezárás: Az ütközés -terhelések megbízható működésének biztosítása és a megszakítók élettartama meghosszabbítása;

● A fogantyú alatt egy tiszta nyílás és zárójelző ablak található;

● A termék felületére vonatkozó nyomtatott információk tartós, tiszta és nem könnyű törölni;

● Az ionizált gázok kibocsátása a legszigorúbb korlátozások alá tartozik: 45 mm rács távolság;

● Ez az L7 miniatűr megszakító megfelel az IEC 60898-1 szabvány B típusának, a C-típusú és D-típusú utazási görbék jellemzőinek.

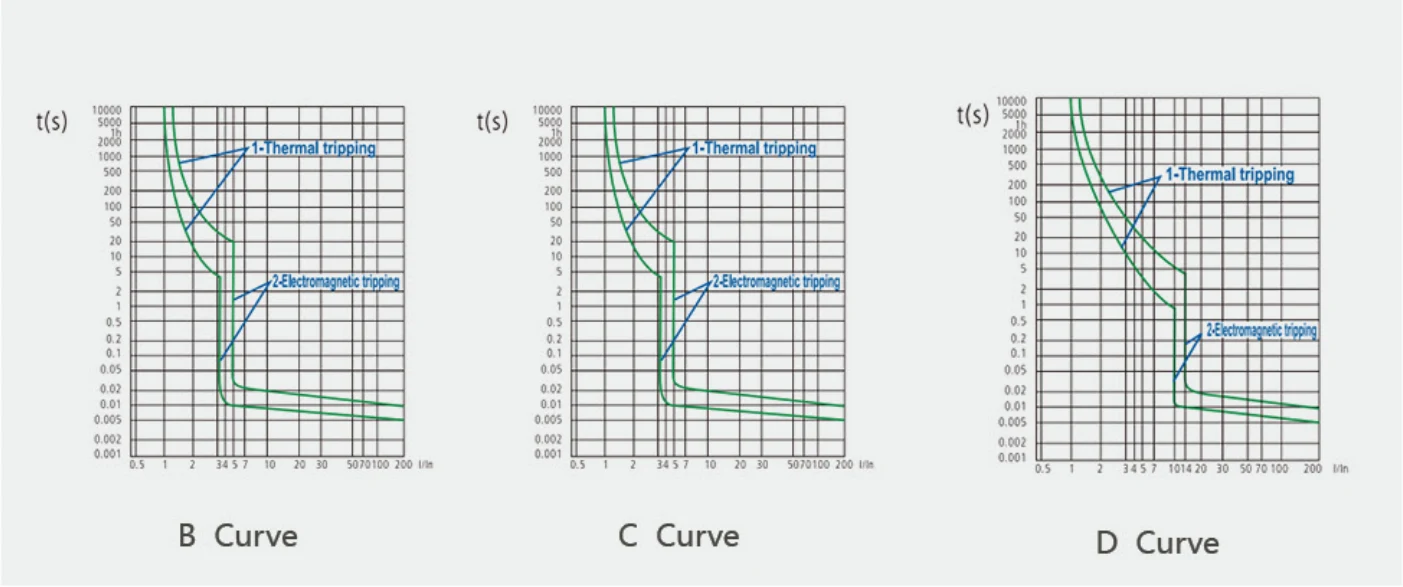

Kitörlő jellegzetes görbék

IEC 60898-1

Mágneses felszabadulás

Amikor egy áramkör rövidzárlata bekövetkezik, a pillanatnyi kioldást egy vasmaggal rendelkező mágnes éri el. Az 1EC60898 szabvány szerint ez az L7 miniatűr megszakító három típusra osztható: B, C és D.

Hőteladás

● Amint a túlterhelés bekövetkezik az áramkörben, a megszakító bimetall csíkja hő miatt meghajlik, ami az érintkezők leválasztását és a termikus kioldódást eredményezve;

● Az IEC szabvány meghatározza a különféle túlterhelési áramok kioldási időtartományát;

● A referencia -teszt környezeti hőmérséklete 30 ° C.

● Termék- és telepítési méretek (mm)

Az L7 miniatűr megszakítót egy vezető sínre szerelik, amelynek maximális csatlakozási kapacitása 25 mm2.
