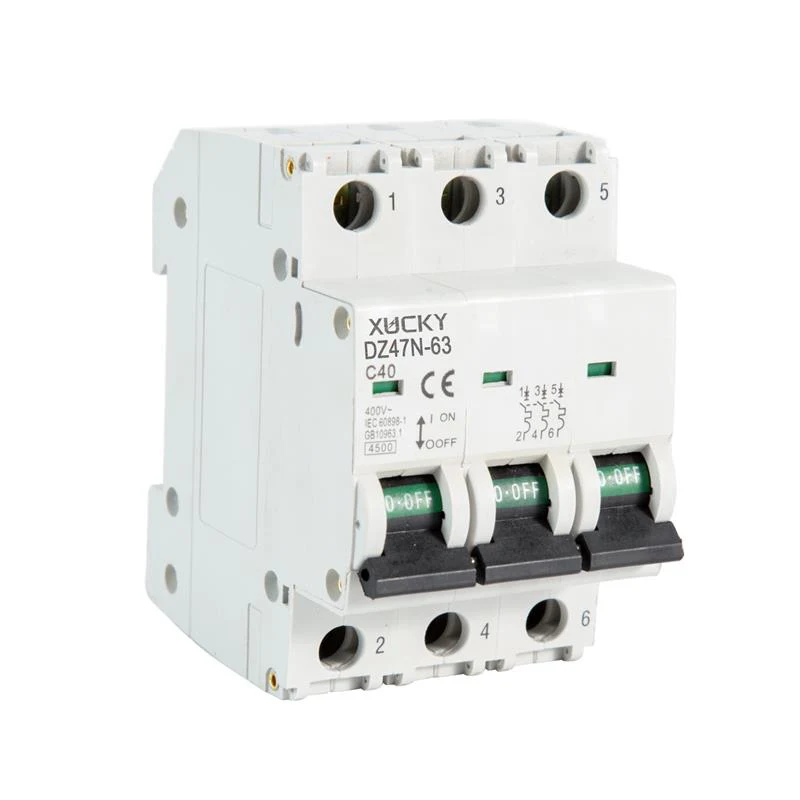

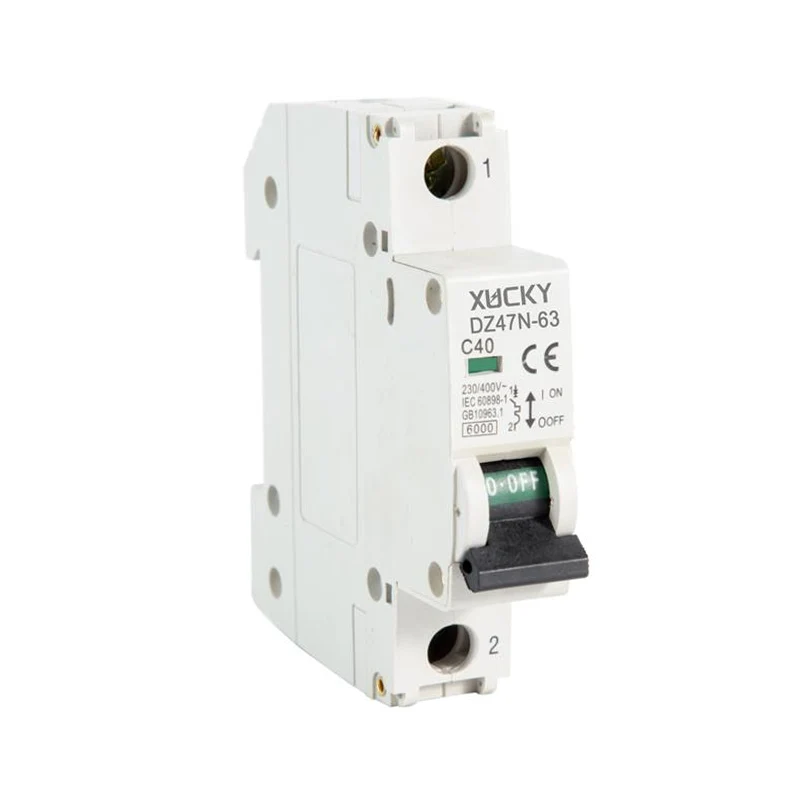

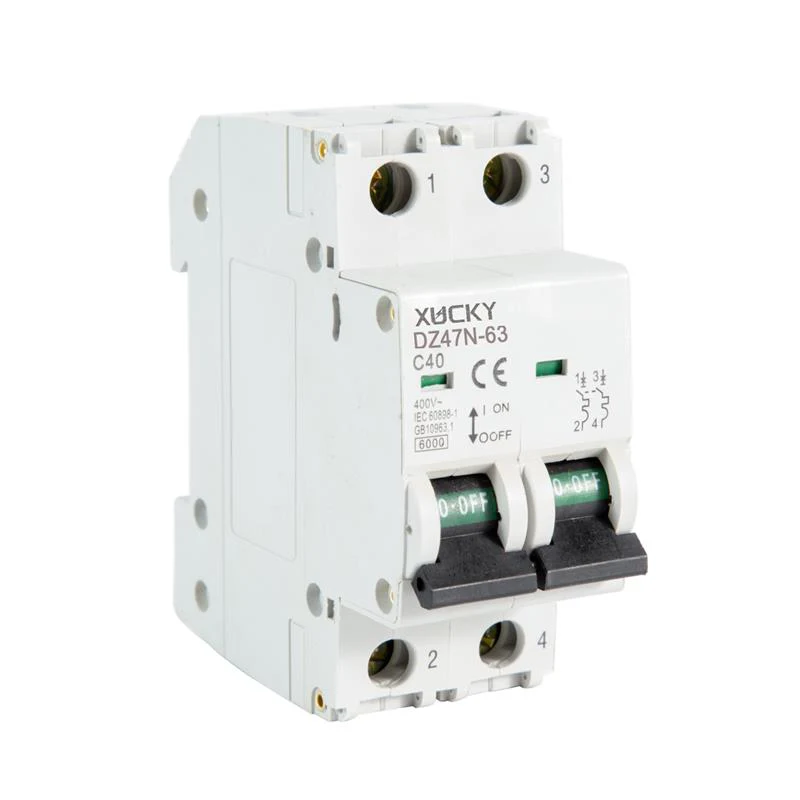

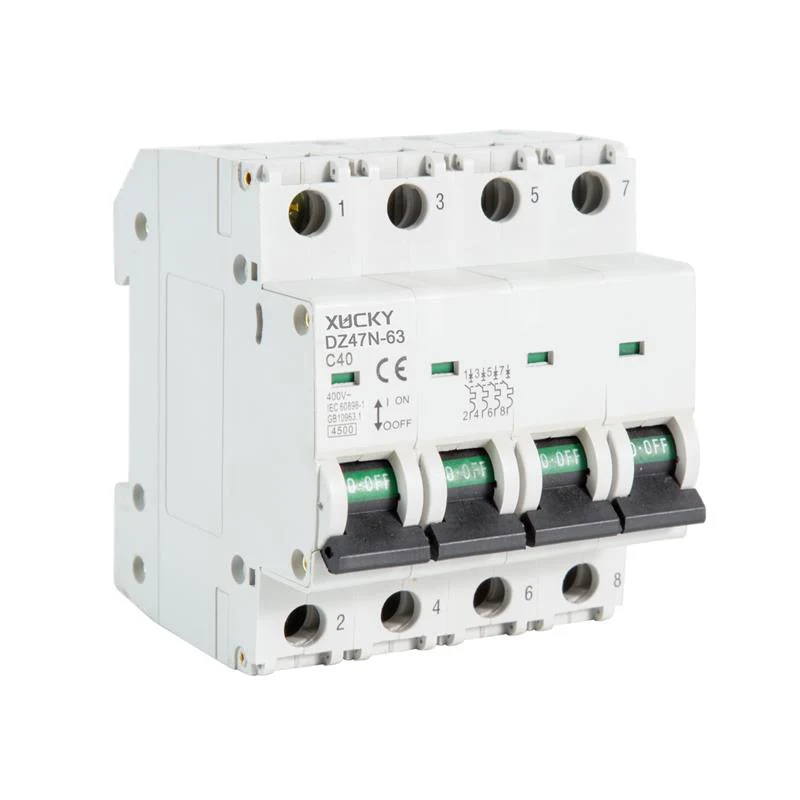

DZ47N-63 miniatűr megszakító

Kérdés küldése

termékleírás

Az XUCKY Electric márkájú DZ47N-63 miniatűr megszakítói különböző terhelésű elosztó- és csoportrendszerek védelmére szolgálnak:

- elektromos készülékek, világítás – V karakterisztikus kapcsolók;

- mérsékelt indítóáramú hajtások (kompresszor, ventilátorcsoport) - C karakterisztikus kapcsolók;

- nagy indítóáramú hajtások (emelőszerkezetek, szivattyúk) - D karakterisztikus kapcsolók;

A DA47N-63 miniatűr megszakítót lakó- és középületek elektromos elosztótábláihoz ajánljuk.

· Kétféle rövidzárlat elleni védelem.

· Széles üzemi hőmérséklet tartomány –40 és +50° С között.

· Frissített szélesebb kapcsolódási kar jobb érintkezési felülettel.

· A kapocsbilincseken lévő bevágások csökkentik a hőveszteséget és növelik a csatlakozás mechanikai stabilitását.

MCB DA47N-63
Az általános áramelosztás védelmére (IEC/EN 60898-1)
lengyelek		1P			2P	3P	4P
Elektromos teljesítmény
Funkciók		rövidzárlat védelem, túlterhelés elleni védelem, leválasztás, szabályozás
Névleges frekvencia f Hz		50-60 Hz
Névleges üzemi feszültség Ue V AC		230/400			400
Névleges áram A-ban		6,10,16,20,25,32,40,50,63
Névleges szigetelt feszültség Ui V		500
Impulzusálló feszültség Uimp kV		4
Azonnali kioldó típus	DA47N-63N	B/C/D
	DA47N-63H	B/C/D
Névleges rövidzárlat Icn (kA)	DA47N-63N	4.5
	DA47N-63H	6
Kiadás típusa		Hőmágneses típus
Élettartam (O~C)		Mechanikai	Tényleges érték	20000
			Szabványos érték	4000
		Elektromos	Tényleges érték	8000
			Szabványos érték	4000
Csatlakoztatás és telepítés
védelmi fokozat		IP20
Vezeték mm²		1~35
Üzemi hőmérséklet		-5～+40 ℃
Nedvesség- és hőállóság		2. osztály
Tenger feletti magasság		≤2000
Relatív páratartalom		+20℃ ,≤90% ;+40℃ ,≤50%
Szennyezettségi fok		2
Telepítési környezet		Kerülje a nyilvánvaló ütéseket és rezgéseket
Telepítési osztály		ClassⅡ , ClassⅢ
Felszerelés		DIN35 sín
Kiegészítőkkel kombinálva
Segédérintkező		Igen
Riasztó kontaktus		Igen
Söntkioldás		Igen
Feszültségcsökkenés kioldása		Igen
Segédérintkező+riasztó érintkező		Igen
Méretek (mm) (SzxMxM)			a	17.5				35	52.5	70
			b	80.2				80.2	80.2	80.2
			c	76.5				76.5	76.5	76.5
