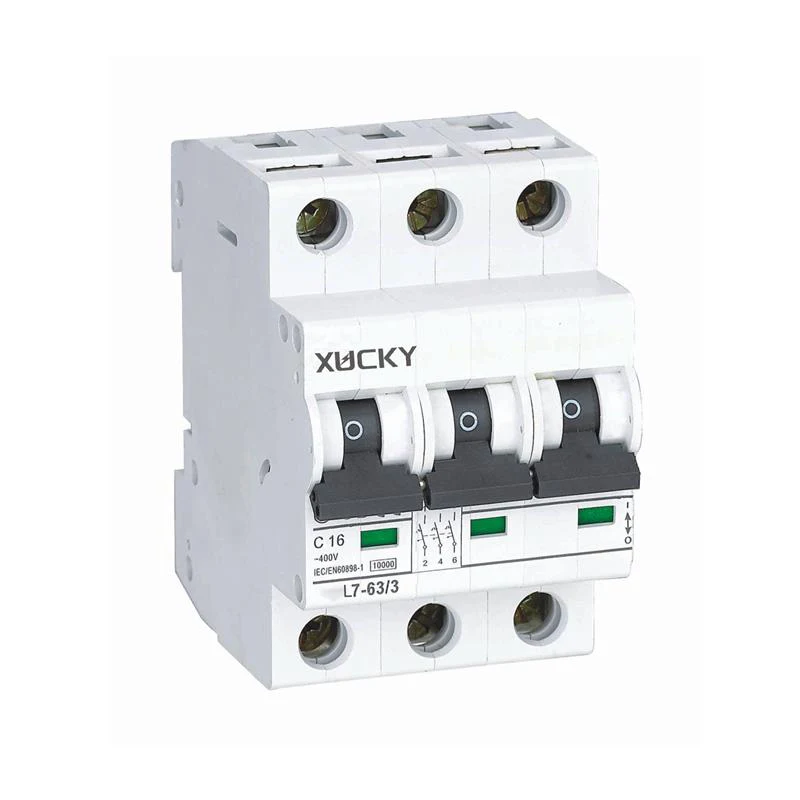

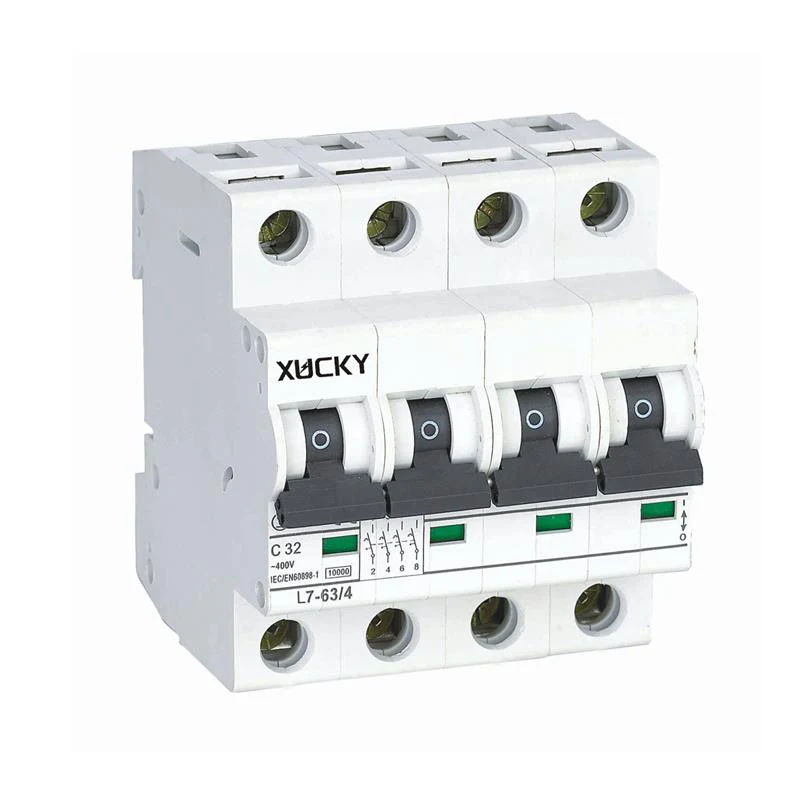

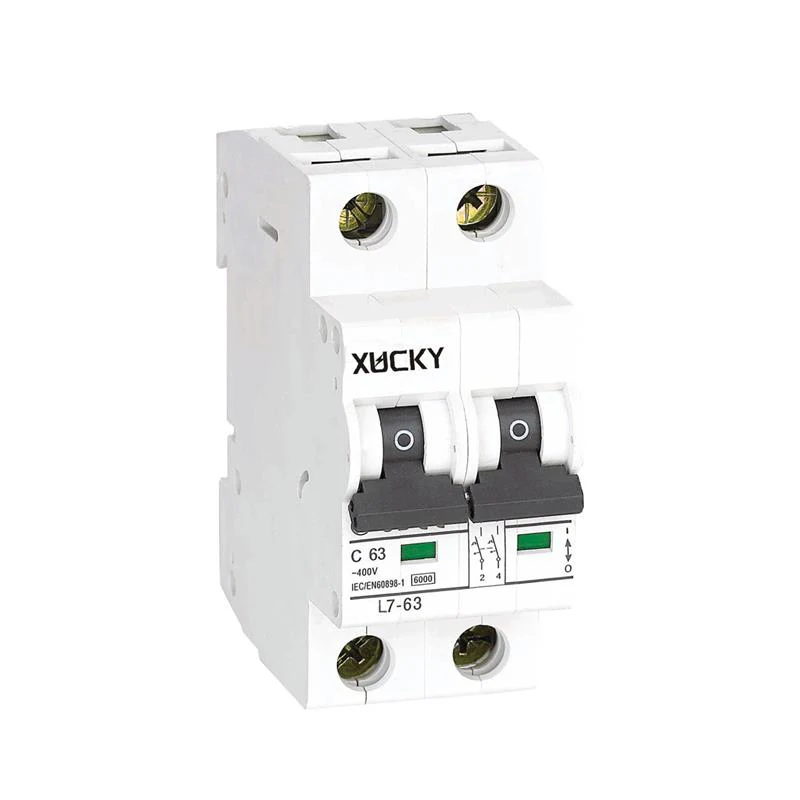

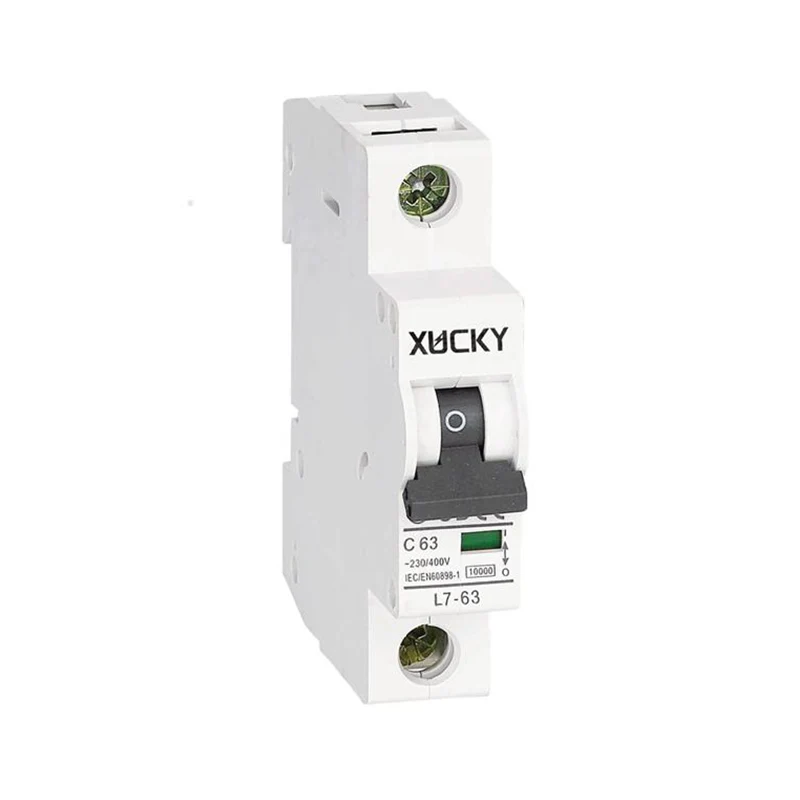

L7-63 miniatűr megszakító

Kiváló minőségű, testre szabott termékek L7-63 miniatűr áramkör-megszakító a kínai beszállítóktól és gyártóktól, az XUCKY Electric széles termékválasztékkal rendelkezik, hogy megfeleljen ügyfeleink különféle igényeinek világszerte. A kiváló minőség, az innovatív technológia és a kiváló ügyfélszolgálat iránti elkötelezettségünk kiemeli iparágunkban.

Kérdés küldése

termékleírás

Alkalmazási kör

Az XUCKY Electric márka L7-63 miniatűr megszakítója (10KA miniatűr megszakító), főként AC 50Hz/60Hz védelmi elosztó vezetékekhez, 110V, 230V (220V), 400V (380V), névleges áramerősség: 1A, 3A A 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 60A és 63A névleges rövidzárlati megszakítóképessége 10KA vagy az alatti, és a nem gyakori gyártás, megszakítás és átalakítás vezetékeihez használják túlterheléssel, rövidzárlattal. védelem. Ugyanakkor a 10KA MCB erős kiegészítő funkciómodulokkal rendelkezik, mint például segédérintkezők, jelzőérintkezők riasztóval, söntkioldó, feszültségcsökkenési kioldó távvezérlő és egyéb modulok. Az L7-63 miniatűr áramkör-megszakító (10KA MCB) megfelel a GB10963.1, IEC60898-1 szabványnak.

Fő műszaki paraméterek

Névleges áram	6A,10A,16A,25A,32A,40A,50A,63A
lengyelek	1P,2P,3P,4P
Névleges feszültség Ue	230V/400V
Névleges impulzusálló feszültség (1,2/50) Uimp	6kV
Dielektromos vizsgálati feszültség és Ind. Freq. 1 percig	2kV
Védelmi osztály	IP20
Thermo - Mágneses kioldási jellemzők	B-görbe (3-5 hüvelyk), C-görbe (5-10 hüvelyk), D-görbe (10-14 hüvelyk)
Elektromos élettartam	2000
Mechanikai élettartam	10000
Referencia-hőmérséklet a hőelem beállításához	35℃
Környezeti hőmérséklet	-5~+40 ℃
Terminál csatlakozási típusa	Phillips csavarok
Adapter kábel	6-63A 1-25mm² 16-3AWG
Meghúzási nyomaték	3,0 N.M
Tartozékokkal kombinálva Segédérintkező
Segédérintkező	Igen
Riasztó Kapcsolat	Igen
Shunt Release	Igen
Feszültségkioldás alatt	Igen

Kioldási jelleggörbe -- B C D Típus

Hőmérséklet kompenzáció

Ha a környezeti hőmérséklet nem 30 fokos referenciaérték, a referencia korrekciós tényező a következő.

Környezeti hőmérséklet	-20 ℃	-10 ℃	0℃	10℃	20℃	30℃	40℃	50℃	60℃
Jelenlegi korrekciós együttható	1.25	1.2	1.15	1.10	1.05	1.00	0.95	0.90	0.85

Kapcsolat

Névleges áram	Minimális adapter rézhuzal
6A	1 MM² / 17AWG
10A	1,5 MM² / 16AWG
16A	1,5 MM² / 16AWG
25A	2,5 MM² / 13AWG
32A	4 MM² / 11AWG

40A	6 MM² / 10AWG
50A	10 MM² / 7AWG
63A	10 MM² / 7AWG
